维修调整要领书 13 - 54 13 -4- 4- 3 更改共面性 CPU 的设置 1) 将贴片机的电源置于 ON 。 2) 要成为惟有 W indows 启动的状态。 从 [Start] 菜单中打开 [ Control Panel] 。 3) 请在控制面板上选择 [Network and Shar ing Center] 。
维修调整要领书
13-53
13-4-4
共面性CPU的IP地址变更
设置共面性 CPU 的 IP 地址时，请先了解 13-2-2 网络的设置 (要与 IS 通信时设置)中的 TCP/IP 设置
方面的注意事项，再进行设置。
13-4-4-1
必要部件
连接 PS/2 的鼠标及键盘
13-4-4-2
设置准备
1) 确认贴片机的电源为 OFF 状态，连接控制装置内为共面性 CPU(40097624)准备的鼠标和键盘。

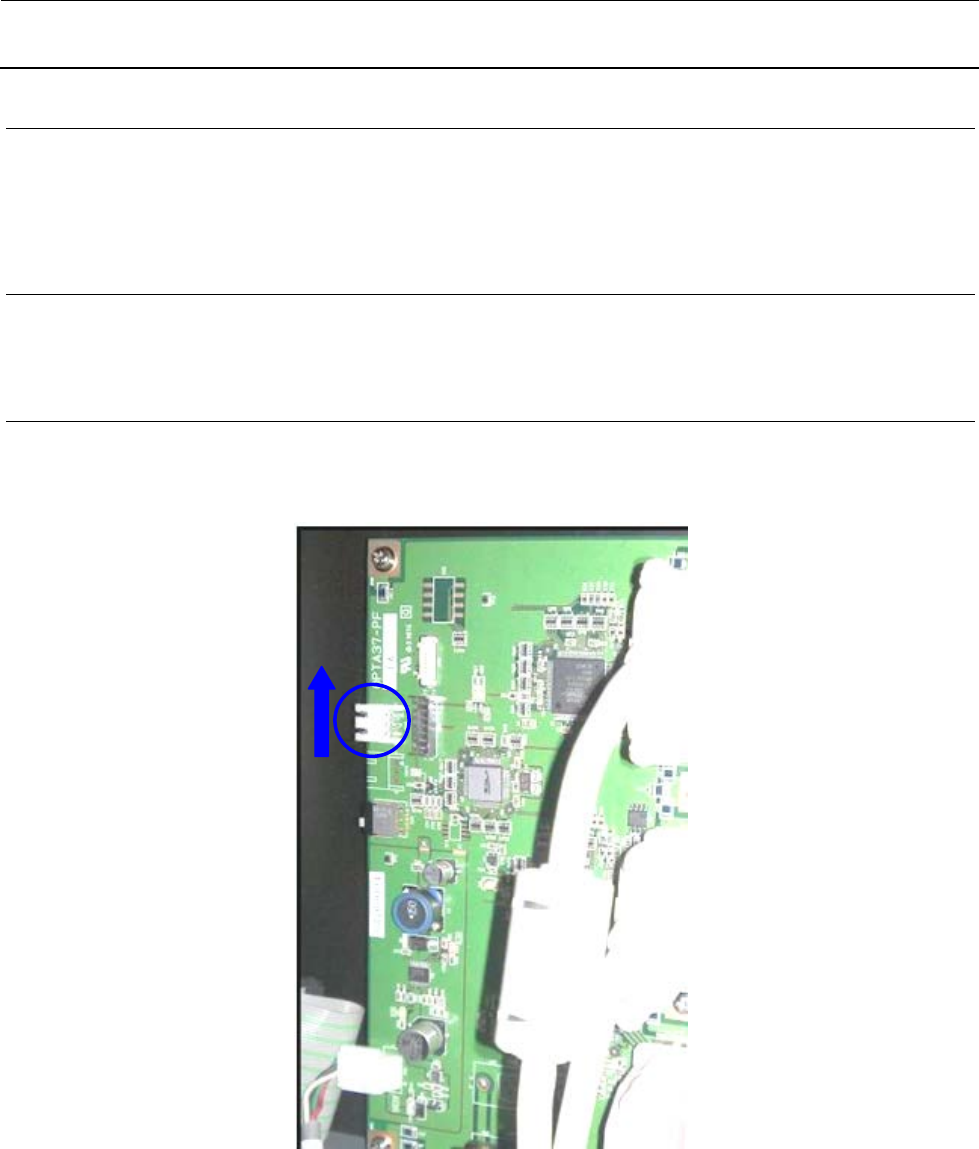

2) 拆下前侧下部的护罩等｡ 把共面性监视器切换电路板(40097434)的切换开关朝箭头方向切换。
维修调整要领书
13-54
13-4-4-3
更改共面性CPU的设置
1) 将贴片机的电源置于 ON。
2) 要成为惟有 Windows 启动的状态。
从[Start] 菜单中打开 [Control Panel]。
3) 请在控制面板上选择 [Network and Sharing Center]。
维修调整要领书
13-55
4) 于是 [Network and Sharing Center] 打开。
5) 取下被共面性 CPU 的「LAN3」连接的 LAN 电缆。
6) 选择只 1 个被表示的本地连接。(末尾的号码变成 CPU 交换的每次)。
7) [Local Area Connection Properties]打开。请选择[Properties]。
危险
【取下「LAN4」连接器时关于被表示的「本地连接」】
“Local Area Connection 4”是共面性传感器与共面性 CPU 板之间通
信用的网络设置。“Local Area Connection 4”请勿更改。如更改这一
设置，将不能进行共面性测定。
当不慎改变了“Local Area Connection 4”时，请改回到以下值。
IP 地址： 192.168.0.100
子网掩码：
255.255.255.0
