维修调整要领书

5-5

5-4

AWC（基板宽度调整）电动机的更换

1）请拆下电动机中继电缆的连接器。

2）请松开 AWC 电动机托架的 4 个螺丝，将正时皮带从正时皮带轮上拆下。

3）请拆下电动机的 4 个螺丝，卸下电动机。

4）把要换上的电动机轴端面与正时皮带轮对齐，涂敷 LOCTITE 粘结剂 243，安装止动螺丝。

5）请将止动螺丝临时定位，上下移动电动机使正时皮带的张力调整为 39N～49N。

调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=9.0, Span=90）。

6）调整后，请旋紧螺丝将电动机固定。

注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏

注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏

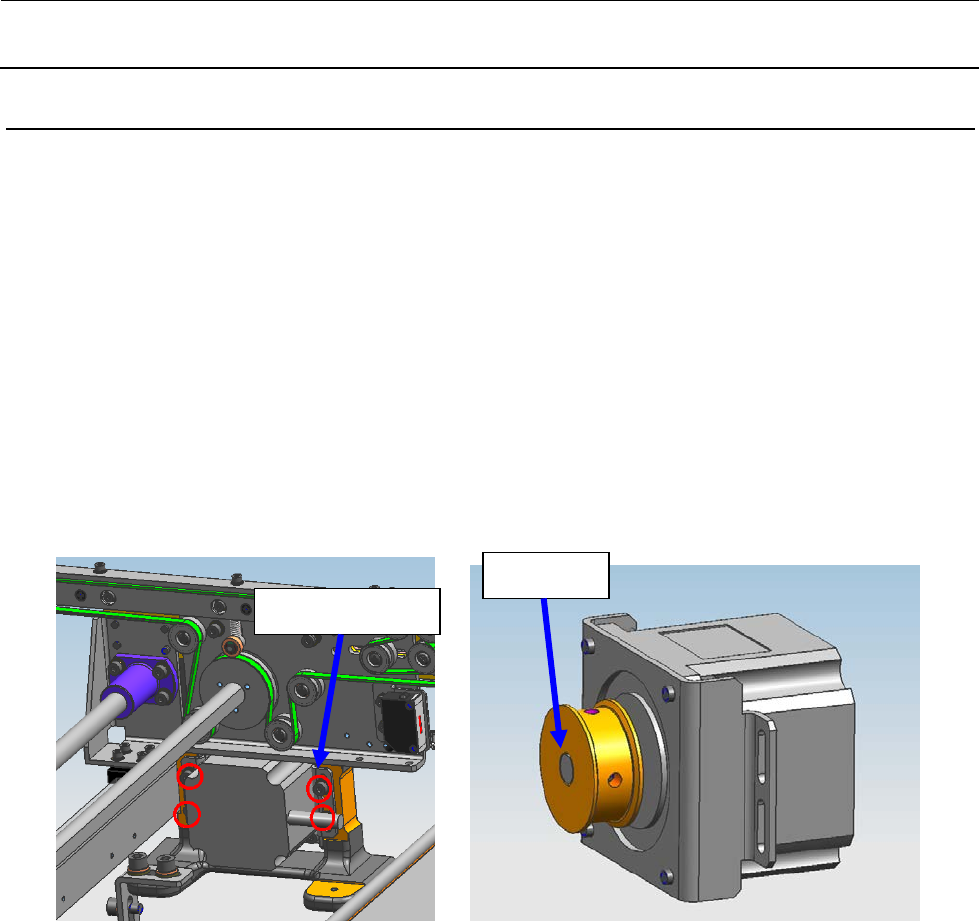

图 5-4-1 AWC 电动机托架图 5-4-2 电动机和正时皮带轮

AWC 电动机托架

端面一致

维修调整要领书

5-6

5-5

正时皮带的更换

5-5-1

传送宽度调整用牙轮皮带的更换

1）请拆下电动机中继电缆的连接器。

2）请松开 AWC 电动机托架的 4 个螺丝，把电动机向上方移动临时定位。

3）请拆下正时皮带换上新的正时皮带。

4）上下移动 AWC 电动机托架，将正时皮带的张力调整到 39N～49N。

调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=9.0, Span=90）。

5）调整后，请旋紧螺丝将电动机固定。

注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏

注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏

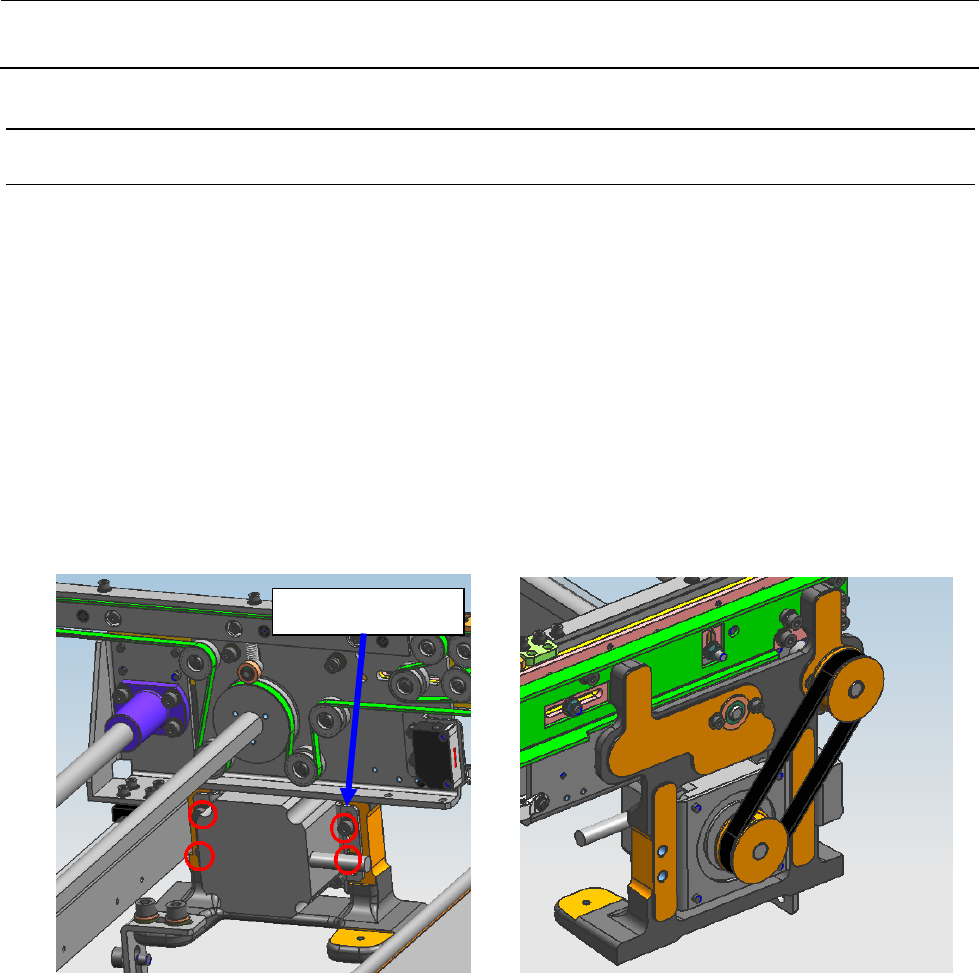

图 5-5-1-1 AWC 电动机托架图 5-5-1-2 传送宽度调整用牙轮皮带

AWC 电动机托架

维修调整要领书

5-7

5-5-2

传送带电动机正时皮带的更换

1）请松开传送带电动机托架的 4 个螺丝，把正时皮带从传送带电动机皮带轮上拆下。

2）请松开驱动轴 S 的 2 个限动环止动螺丝。

3）请拆下从动侧轨道架的 2 个轴承固定螺丝，卸下轴承。

注）固定螺丝使用了 3 片垫圈。卸下时请注意不要丢失。

4）请取下限动环。

5）移开驱动轴 S，把正时皮带更换为新的正时皮带。

6）插入在步骤 4）中卸下的限动环，将步骤 3）中卸下的轴承固定好。

注）在轴承固定螺丝上穿 3 片垫圈（参照图）。

7）在把螺旋轴顶住基准轨道侧的状态下将限动环按到轴承，使贴紧无松动后予以固定。

8）调整传送带电动机皮带轮，施加张力。请上下移动电动机使正时皮带的张力调整为 39N～49N。

调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=6.0, Span=68）。

注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏

注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏

图 5-5-2-1 传送带电动机托架图 5-5-2-2 传送带电动机正时皮带

传送带电动机托架

螺丝

限动环
