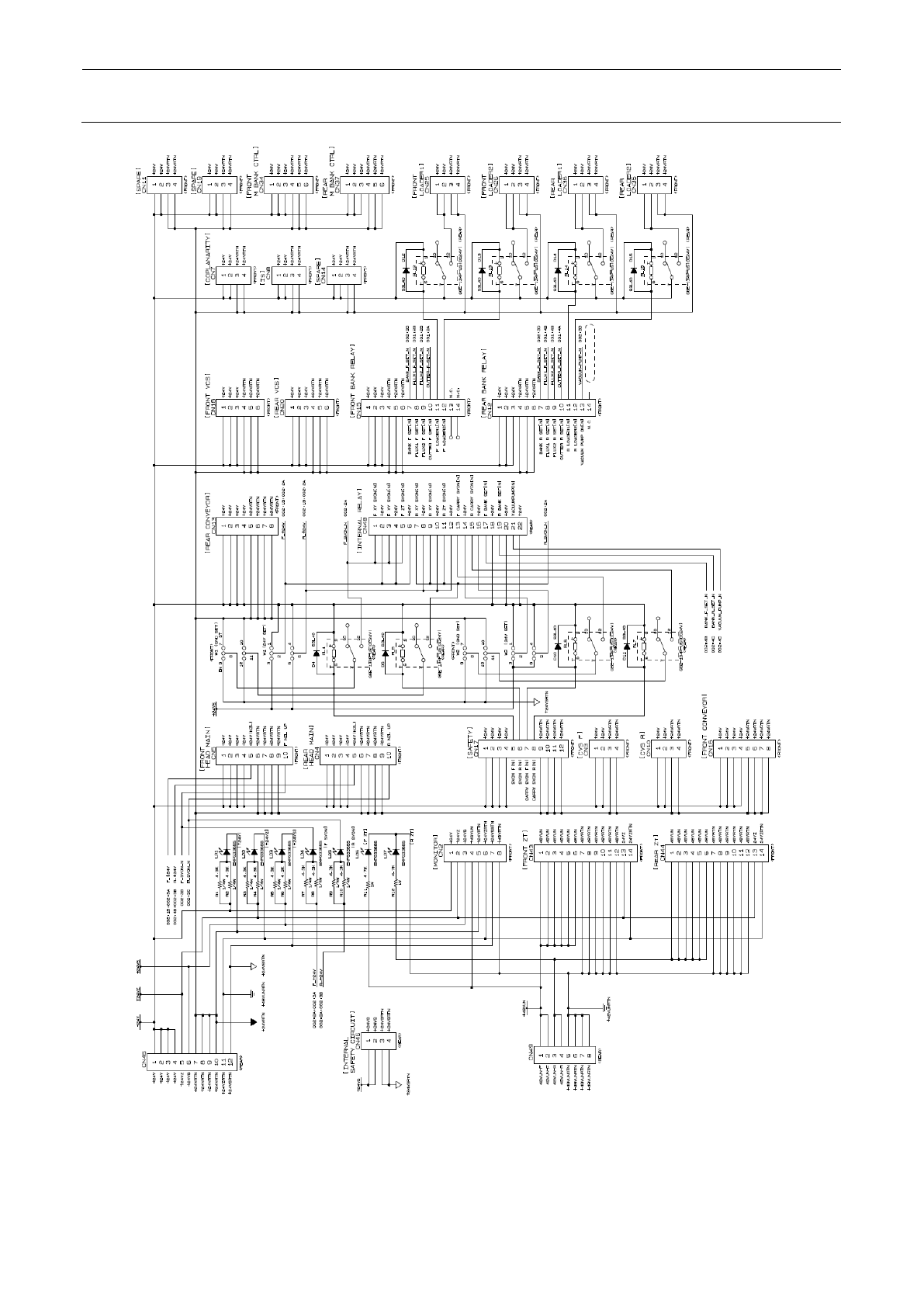

维修调整要领书 12 - 11 图 12-2-1-1-12 EU POWE R PCB CIRCUIT DIAGRAM ( 2/2)
维修调整要领书
12-10
图 12-2-1-1-11 POWER PCB CIRCUIT DIAGRAM (1/2)
维修调整要领书
12-11
图 12-2-1-1-12 EU POWER PCB CIRCUIT DIAGRAM (2/2)
维修调整要领书
12-12
12-2-1-2
DC电源电压级别的调整方法
表 12-2-1-2-1．DC 电源电压级别设定
No. 电源规格 电源标记 电源单元测量端子
1（※）
+48V - CN2 4 针（+48V）及 8 针（+48VRTN）
2 +24V PS1 CN2 1 针（+24V）及 5 针（+24VRTN）
3 +24V PS2 CN2 2 针（+24VZ）及 6 针（+24VZRTN）
・DC 电源输出电压调整，要通过电气装置单元的 CN2 进行。（测量位置参见图 12-2-1-2-1）
・※№1 为无须调整的电源。
・要将№2・3 的 DC 电源输出电压调整为规定调整值，需要拆下开关电源盖子，
调整各 DC 电源的输出电压可调电阻。
调整值请参见 QA 表 DC 电源输出电压调整。
图 12-2-1-2-1 监视器接口 CN2 的配置及针脚定义
注 1．
调整可调电阻时，电压值不要调整到规定调整值以外。
注 2．
切勿与有调整指示的电源以外的 GND(**RTN)接通。（不要连接）
注意
CN2
8 7 6 5
4
3 2 1
