维修调整要领书
17-31
17-9
支承销检出传感器的更换
17-9-1
支承销检出传感器的更换
1) 卸下支承销传感器托架。(托架有 2 种。)
※ 装有传送限动器的轨道上，带有传感器托架 B。
2) 从传感器托架上卸下支承销检出传感器。
3) 更换支承销检出传感器。
4) 请按照【支承销检出传感器一览表】所示涂抹连接器标记。
5) 安装时请按相反的操作顺序进行。
※ 请注意安装位置和安装方向。
6) 更换后，请进行【17-9-2 支承销检出传感器的设定】。
带垫片内六角螺栓 M3 L=8
SL6030892TN
支承销传感器托架
滑行器构件
支承销检出传感器
40154796・40154797・40154803・40154804
带垫片盆头小螺丝 M3 L=12
SL4031291SC
支承销传感器托架 B
维修调整要领书
17-32
支承销检出传感器一览表
传感器位置
货号
连接器标记
第 2 轨道
左侧
受光
40154796
CN1098 10
11 78 98
第 3 轨道
CN1178 10 11 78 98
第 4 轨道
40154803 CN1198 - - - -
第 2 轨道
右侧
投光
40154797
CN1099 10
11 80 99
第 3 轨道
CN1180 10 11 80 99
第 4 轨道
40154804 CN1199 - - - -
左侧：受光侧
右侧：投光侧
第 2 轨道
第 3 轨道
第 4 轨道
40154803
40154796
40154796
40154804
40154797
40154797
LED 为上部的位置
维修调整要领书
17-33
17-9-2
支承销检出传感器的设定
1) 将动作切换开关对准 D(Dark)的位置。
2) 将受光侧的光量旋钮向 min 侧(左侧)转动，使传感器成遮断状态。
※ 此时，请确认受光侧 LED 亮的是红绿色灯。
3) 将光量旋钮逐渐向 max 侧(右侧)转动，转到受光侧 LED 仅亮绿灯的位置。
4) 遮断投光传感器的光，确认传感器会 ON/OFF(确认受光侧的 LED 会切换)。

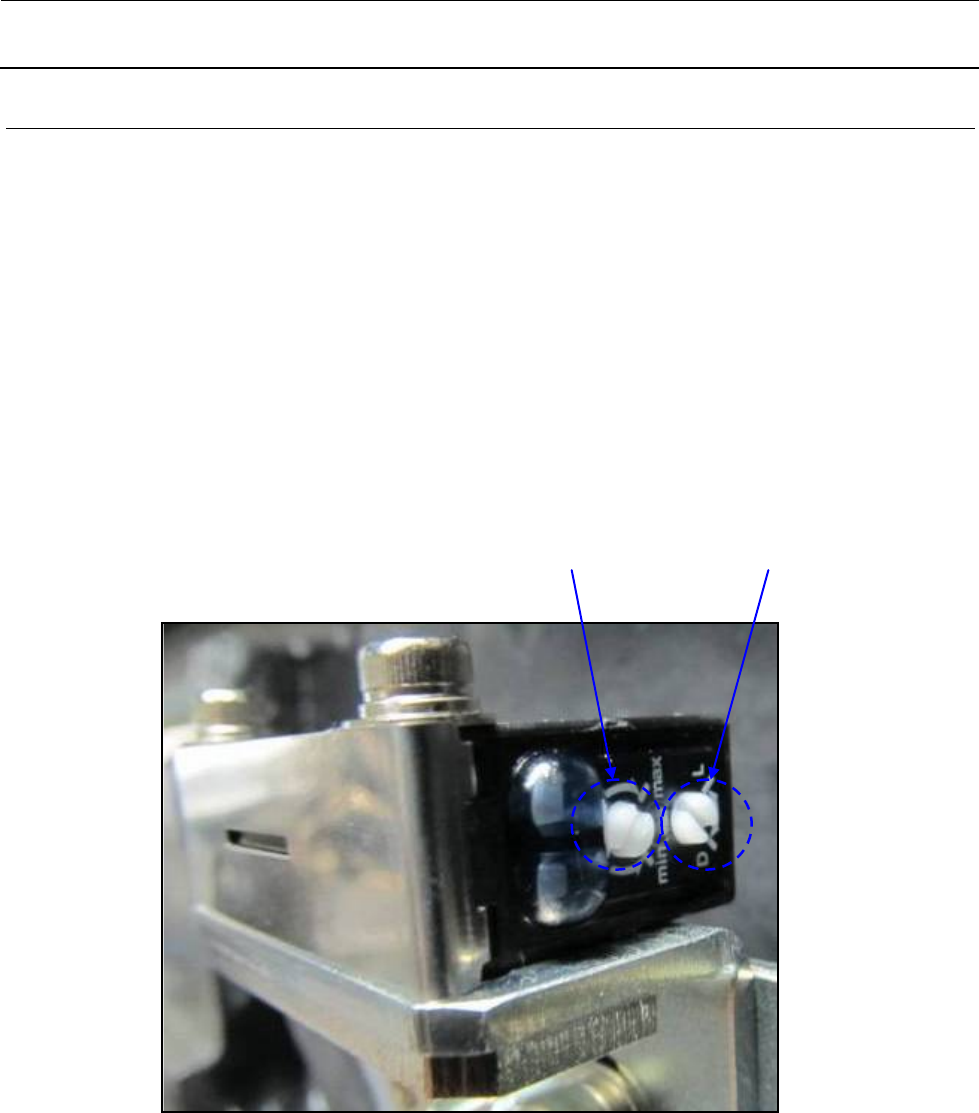

动作切换开关
设定为 D（Dark）
光量调整旋钮
