维修调整要领书
13-15

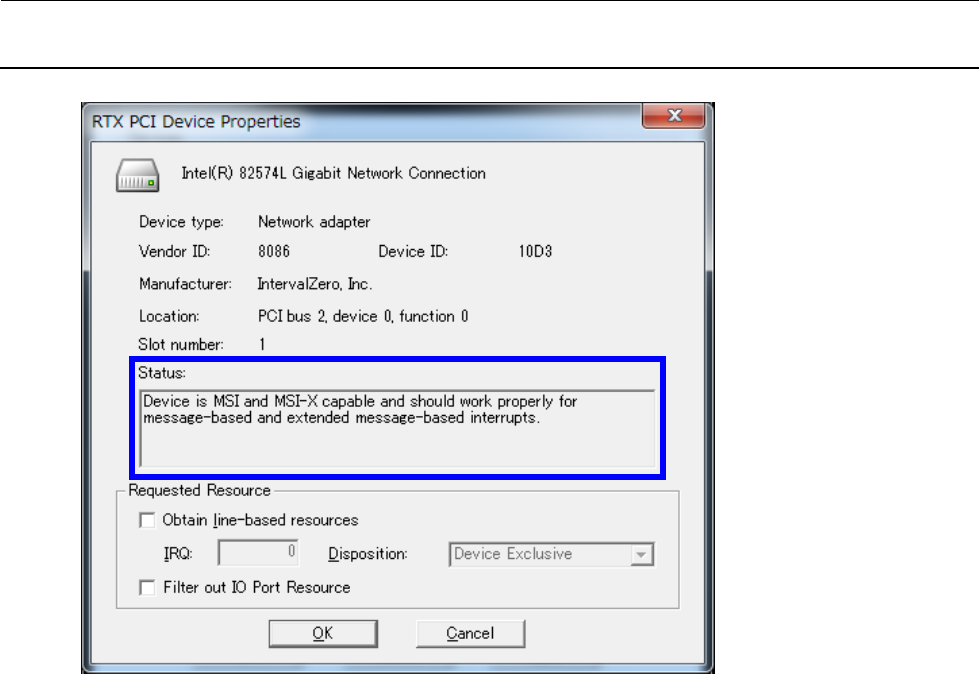

确认 RTX 下网络设备的属性，当 Status 为如下显示时，安装完成。
Device is MSI and MSI-X capable and should work properly for
message-based and extended message-based interrupts.
● 不一样时
如 Status 有不一样时，请不要作任何变更，执行 commit、从新启动后，再次打开属性，确认 Status
已成为上面所示的状态。
维修调整要领书
13-16

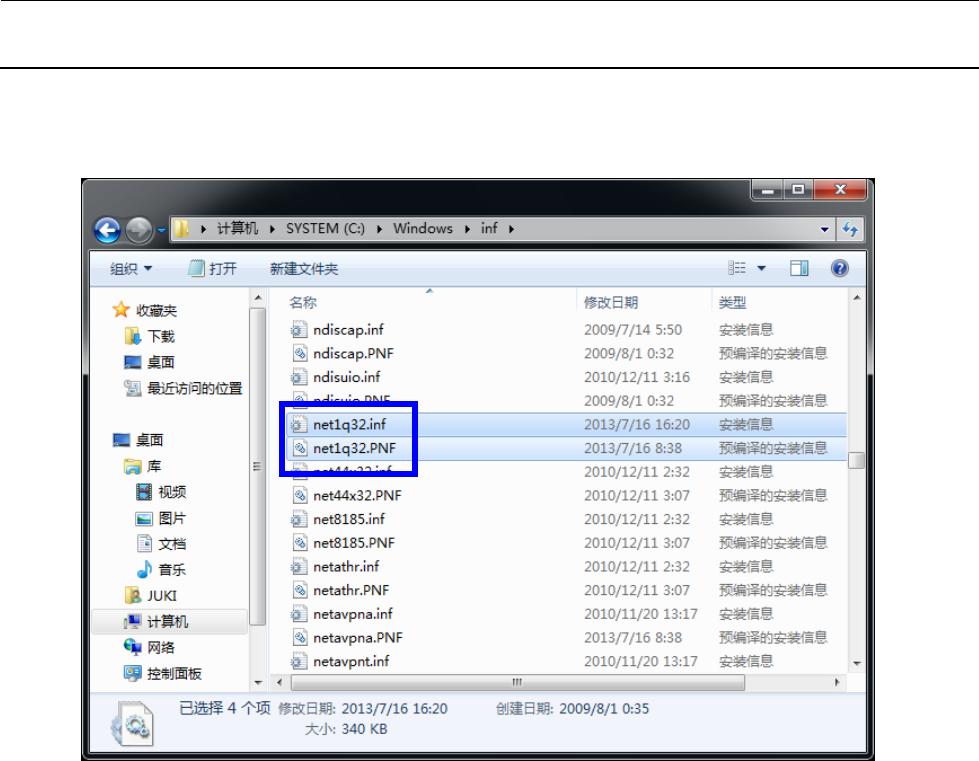

14） 为之后需要相同的操作时进行准备。
打开浏览器，打开“C:\Windows\inf”文件夹。
15） 请删除以下 2 个文件。
･ net1q32.inf
･ net1q32.PNF
删除文件后， 令 C 驱动器执行 commit，从新启动。
维修调整要领书
13-17
13-2-2
网络的设置（要与IS通信的情况下进行设置）
为了 RX-6/RX-6B/RX-6R 与 IS 之间的通信，必须进行网络设置。
＜设定程序＞
①设定 TCP/IP
②设定共有文件夹
③登记用户
※ 有共面性选项的贴片机要设置共面性 CPU 的 IP 地址时，请参照 13-4 共面性传感器的 13-4-4 共面
性 CPU 的 IP 地址变更。
设置 TCP／IP 时的注意事项
关于 IP 地址。有公司内部规定时，请按照公司内的网络负责人的指示进行指定。
没有指定时，请设定 IS 的
其它的主机没有设定的号码
。
出厂时已设置为“
192．168．100．100
”，子网掩码“
255．255．255． 0
”。
设置共面性选项，构築 IS 的网络时，贴片机 CPU 板方面的 IP 地址必须设置为“192.168.0.XXX”以
外。在组成网络的 RX-6/RX-6B/RX-6R 系列中有共面性选项的
其他机器，如需设置时也相同
。
[理由]
RX-6/RX-6B/RX-6R 系列的共面性是“贴片机 CPU 板”⇔“共面性 CPU 板”､“共面性 CPU
板”⇔“共面性传感器”通过 Ethernet 进行通信。共面性传感器和共面性 CPU 板的 IP 地址
使用的是“192.168.0.XXX”组的固定地址。因此，为连接 IS 等构建了网络时，须要对共面
性 CPU 板的（LAN1）端口分配不同组的 IP 地址，以免共面性传感器之间的 IP 地址发生冲
突。（设置框内的 IP 地址。）
出厂时设置 贴片机 CPU 板（LAN1） 192.168.100.100
共面性 CPU 板（LAN1） 192.168.100.101
固定设置 共面性 CPU 板（LAN2） 192.168.0.100
共面性传感器 192.168.0.XXX

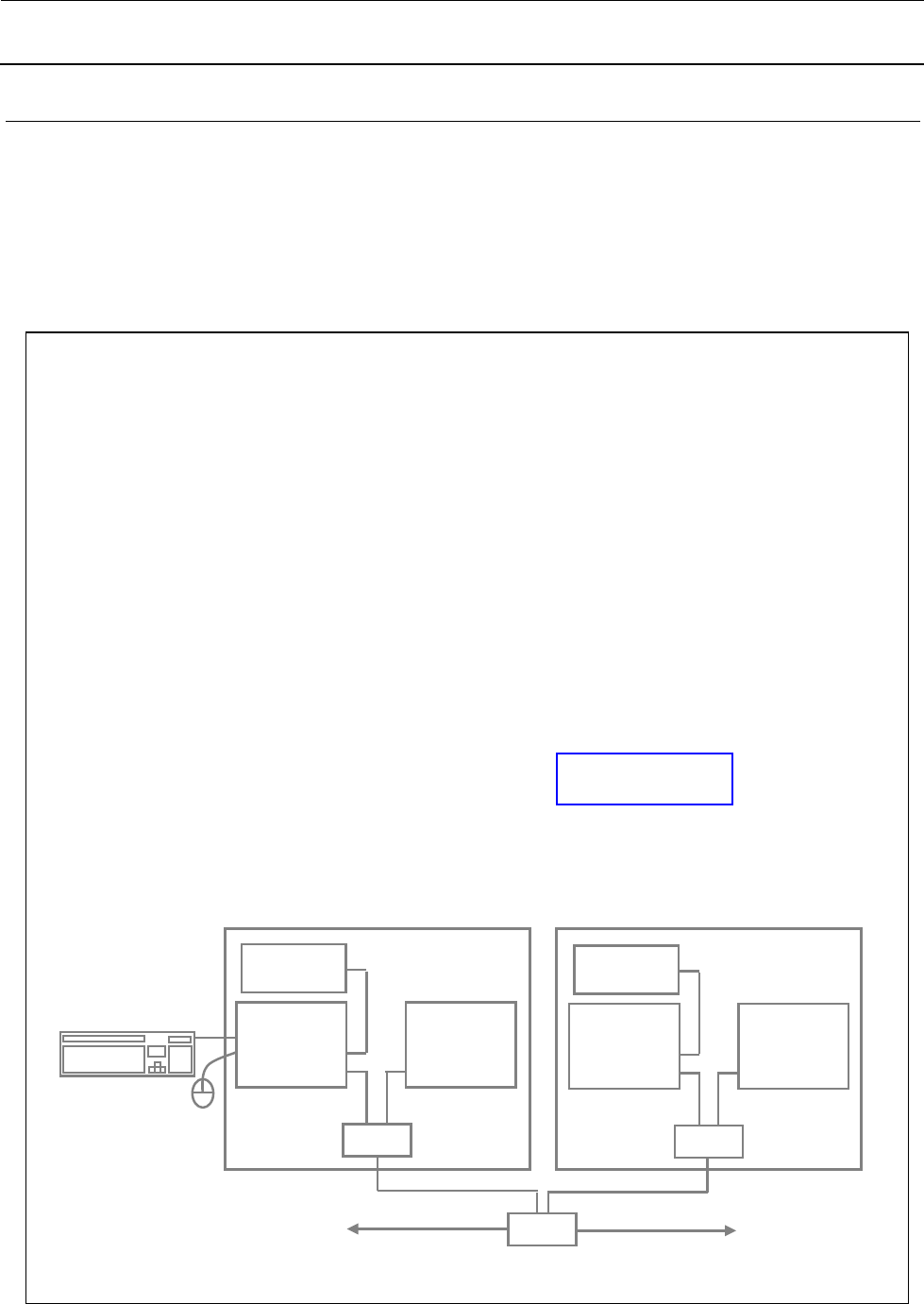

贴片机 1 贴片机 2
设置共面性 CPU 的
IP 地址时使用外设
键盘、鼠标。
设置 LAN1 的 IP 地址。（没有共面性选项的贴片机，仅设定贴片机 CPU。）
共面性 CPU
LAN2
LAN1
共面性
传感器
贴片机 CPU
LAN1
HUB
共面性 CPU
LAN2
LAN1
共面性
传感器
贴片机 CPU
LAN1
HUB
HUB
通往其他贴片机
通往 IS PC 等
