维修调整要领书 18 - 2 MPC 和 HUB 的更换方法 分别 将 MPC 和 HUB 从下述本体内侧位置上取下。 図 RX - 6/RX - 6B/RX - 6R 正面図 40073033 SWITCHING HUB 40169048 MPC － CAN RX -6 REAR RX -6 FRONT 18 -2
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
18
IFS-NX (CAN)
18-1

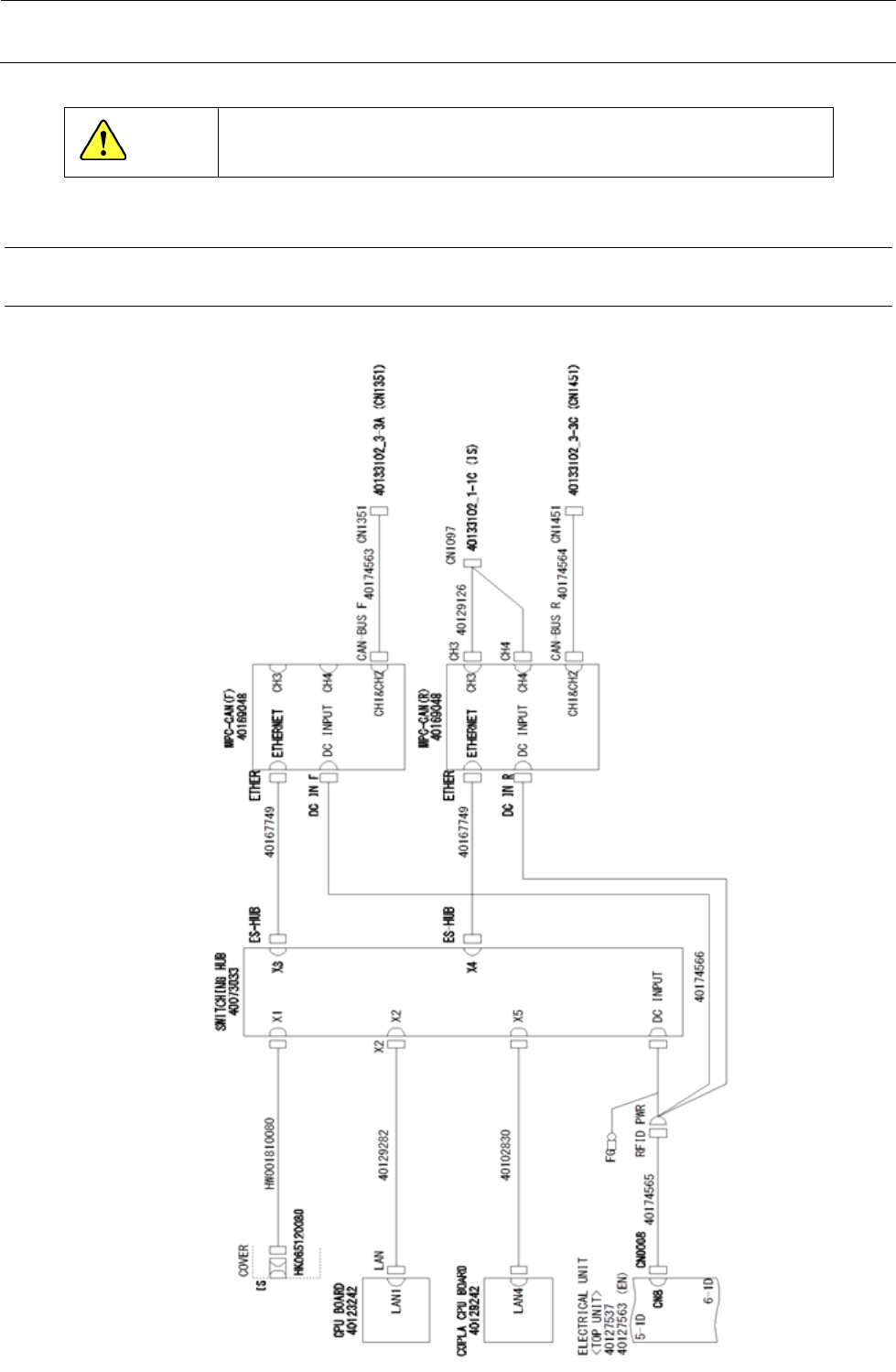

连接图
IFS-NX(CAN)的连接如下图所示。
18-1
维修调整要领书
18-2

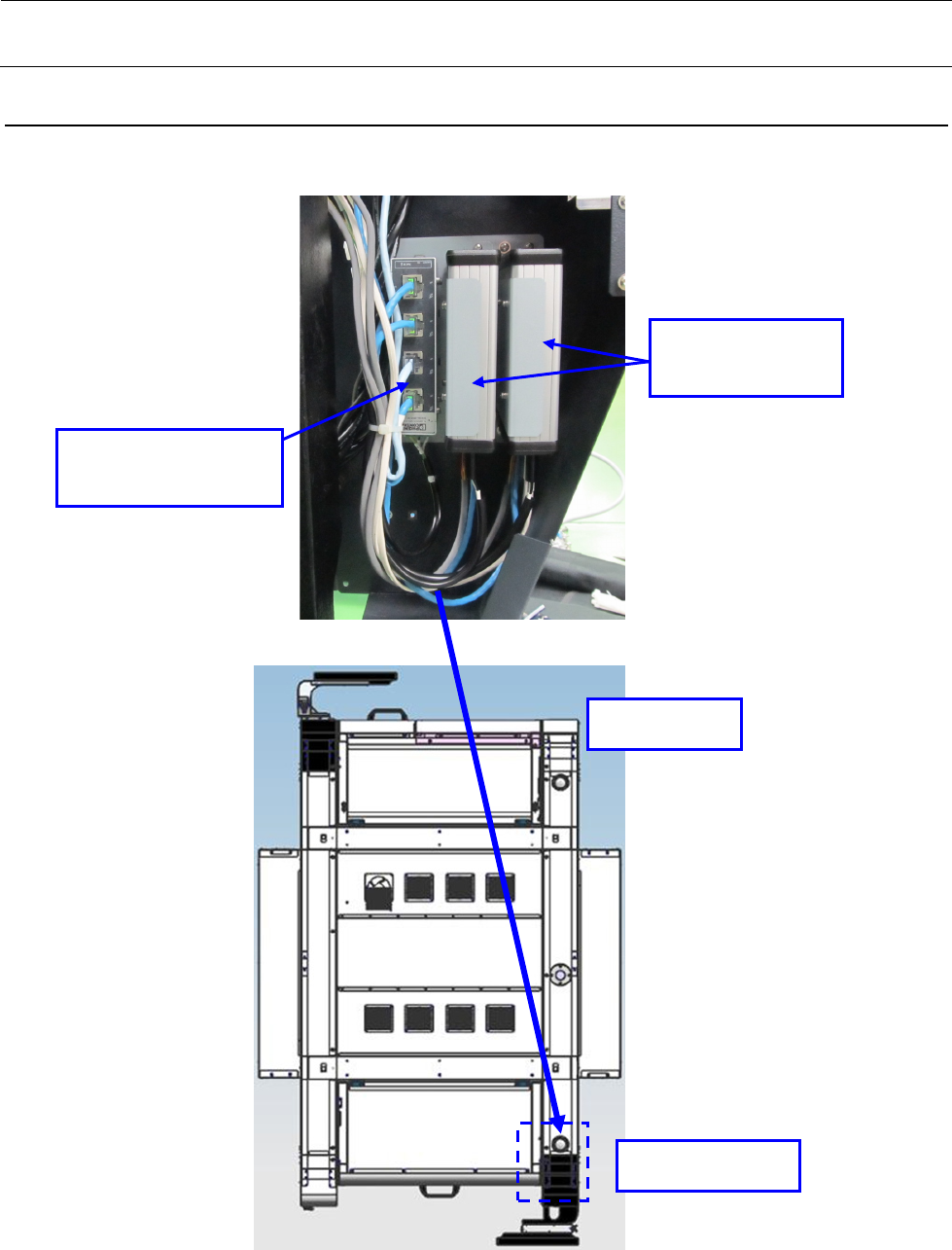

MPC 和 HUB 的更换方法
分别将 MPC 和 HUB 从下述本体内侧位置上取下。
図 RX-6/RX-6B/RX-6R 正面図
40073033
SWITCHING HUB
40169048
MPC－CAN
RX-6 REAR
RX-6 FRONT
18-2
维修调整要领书

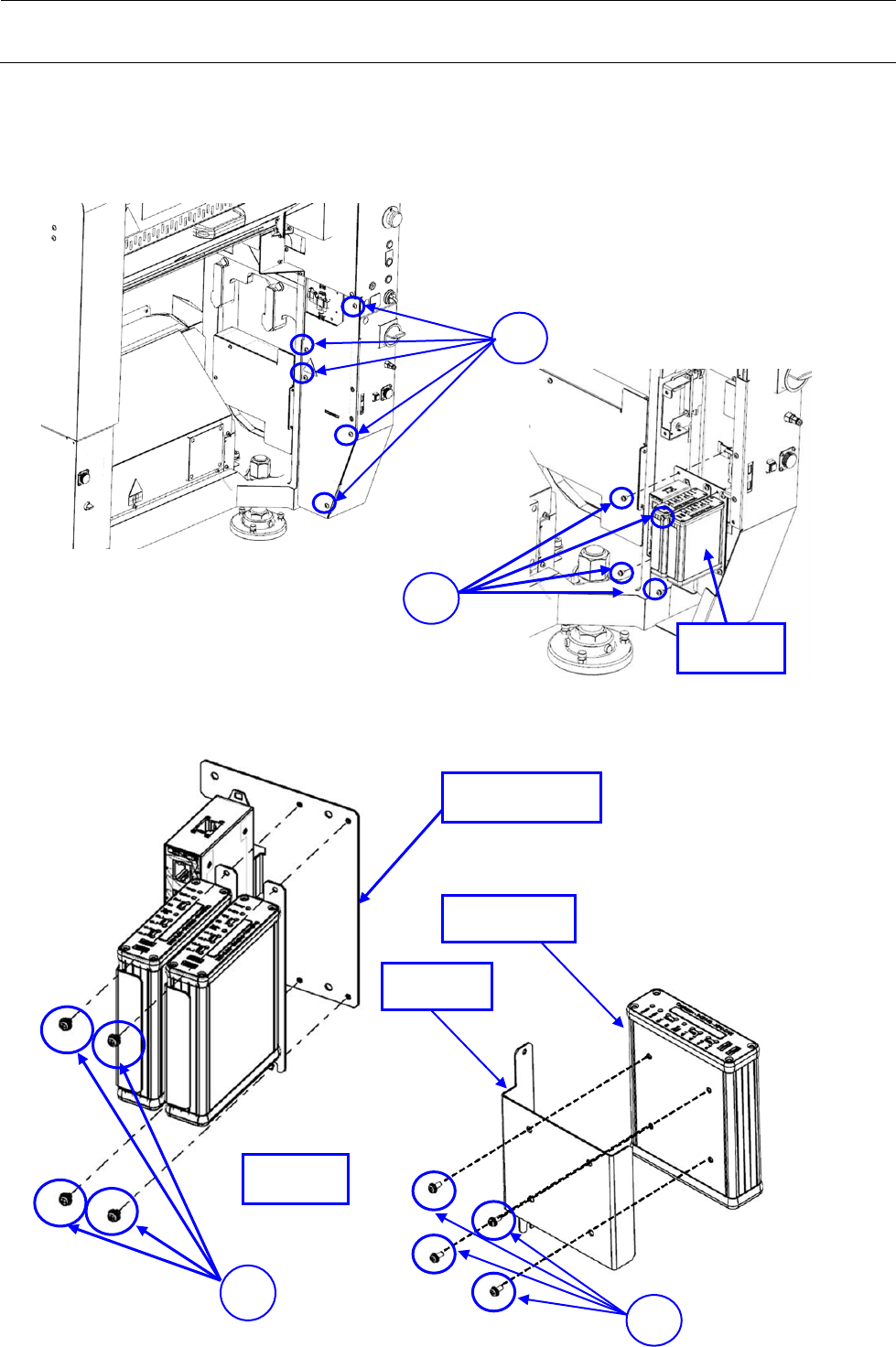

＜MPC-CAN、SWITCHING HUB 的更换＞
1．取下本体前侧盖罩的 5 处螺钉①，取下缆线盖罩 FBR。
2．取下连接到 MPC 的缆线类。
3．取下安装在盖罩 FBR 的 MPC_CAN 组 4 处螺钉②。
4．拧松 4 处③，从 MPC_CAN 组上取下 MPC 组，
之后，取下④的螺钉，更换安装在支架上的 MPC_CAN。
MPC 组
MPC_CAN 组
1
MPC 组
MPC_CAN
支架
2
4
3
18-3
