DS5C5 系列伺服驱动器用户手册 产品到货时的确认
1
►►产品到货时的确认
产品到货后，请就以下几个方面确认产品的完好性。
确认项目
备注
到货的产品是否与所定型号相符？
请根据伺服电机、伺服单元的铭牌进行确认。
伺服电机的旋转轴是否运行顺利？
能用手轻轻转动属正常。带制动器的电机则不转动。
是否有破损的地方？
请从外表整体检查是否有因运输等引起的损伤。
是否有螺丝松动的地方？
用螺丝刀检验是否有松动的地方。
电机代码是否一致？
检查驱动器U3-70和电机标签的电机代码是否一致。
如上述所列项目有不妥之处，请及时与本产品的代理商、办事处或信捷公司的销售部门联系。
DS5C5 系列伺服驱动器用户手册 1 伺服系统的选型
2

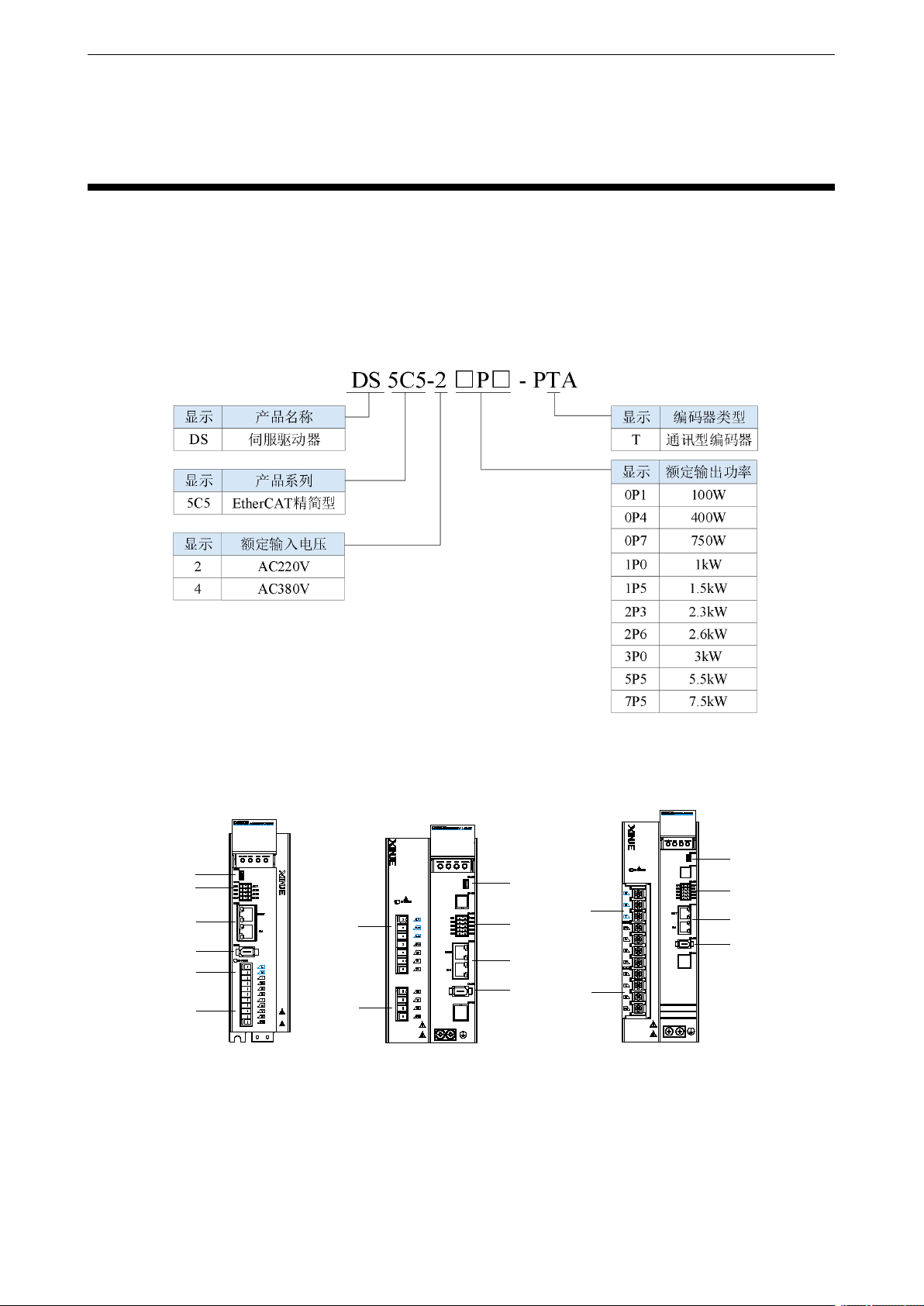

1. 伺服系统的选型
1.1 伺服驱动器选型
1.1.1 型号命名
1.1.2 各部分说明
（1）
（2）
（3）
（4）
（5）
（6）
750W及以下驱动器
1kW-3kW驱动器
（5）
（6）
（1）
（2）
（3）
（4）
（5）
（6）
5.5kW-7.5kW驱动器
（1）
（2）
（3）
（4）
各部分名称如下：
（1） ： CN3 RS232 口
（4） ： CN2 编 码器 口
（2） ： CN0 输 入输 出 信 号 线
（5） ： 供 电电源端子
（3） ： CN1 标 准 RJ45 网口
（6） ： 电 机接线端子
DS5C5 系列伺服驱动器用户手册 1 伺服系统的选型
3
1.1.3 性能规格
项目
描述
伺服单元
DS5C5系列伺 服驱 动器
适用编 码器
标准： 19bit/23bit通讯编码器
输入电 源
DS5C5-2□P□-PTA：单相 /三相 AC200～ 240V， 50/60Hz
（若使 用单 相 220V 供电需接至 L1、L3，否则掉电时 会影响参 数 记
忆）
DS5C5-4□P□-PTA：三相 AC380～ 440V， 50/60Hz
控制方 式
三相全 波整 流IPM PWM控制正弦波电流驱动方式
产品符 合标准
EN 61800-5-1:2007/A11:2021
保护等 级
Class I
连接电 网系统
TN/TT
IP等 级
0.1~3kW：IP20
使用
条件
使用温 度
-10～+55℃（-10~45℃无需降 额，温度 超 过 45℃时 需 降 额 使 用 ， 每
升高1℃，需降额2%）
保存温 度
-20～+60 ℃
环境湿 度
90％ RH以下（ 不结露）
耐振动
4.9m/s
2
海拔高 度
最高2000m，高于1000m时请降额使用（每高100m降 额 1%）
1.1.4 电气规格
驱动器 型号
驱动器 功
率(kW)
连续输 出
电流（ A）
最大输 出
电流（ A）
供电输 入
电流（ A）
供电电 源
冷却
方式
DS5C5-20P1-PTA
0.1
0.9
3.15
1.3
单相
AC200～
240V，
50/60Hz
自冷
DS5C5-20P4-PTA
0.4
2.8
9.8
4
自冷
DS5C5-20P7-PTA
0.75
4.8
16.8
5.5
风冷
DS5C5-21P0-PTA
1.0
6
18
6 (1PH)
单相/三 相
AC200～
240V，
50/60Hz
风冷
4.4 (3PH)
DS5C5-21P5-PTA
1.5
8
20
7.4 (1PH)
风冷
5.1 (3PH)
DS5C5-22P3-PTA
2.3
9
18
8 (1PH)
风冷
7.4 (3PH)
DS5C5-22P6-PTA
2.6
10.5
29.93
8 (1PH)
风冷
7.4 (3PH)
DS5C5-41P0-PTA
1.0
3.2
9.6
4
三相
AC380～
440V，
50/60Hz
风冷
DS5C5-41P5-PTA
1.5
5.5
13.75
4
风冷
DS5C5-42P3-PTA
2.3
8.5
21.25
6.8
风冷
DS5C5-43P0-PTA
3.0
11
29.7
8
风冷
DS5C5-45P5-PTA
5.5
20
50
16
风冷
DS5C5-47P5-PTA
7.5
25
62.5
20
风冷
