DS5C5 系列伺服驱动器用户手册 5 基本功能的设定
62
上电 使能
DB 停机

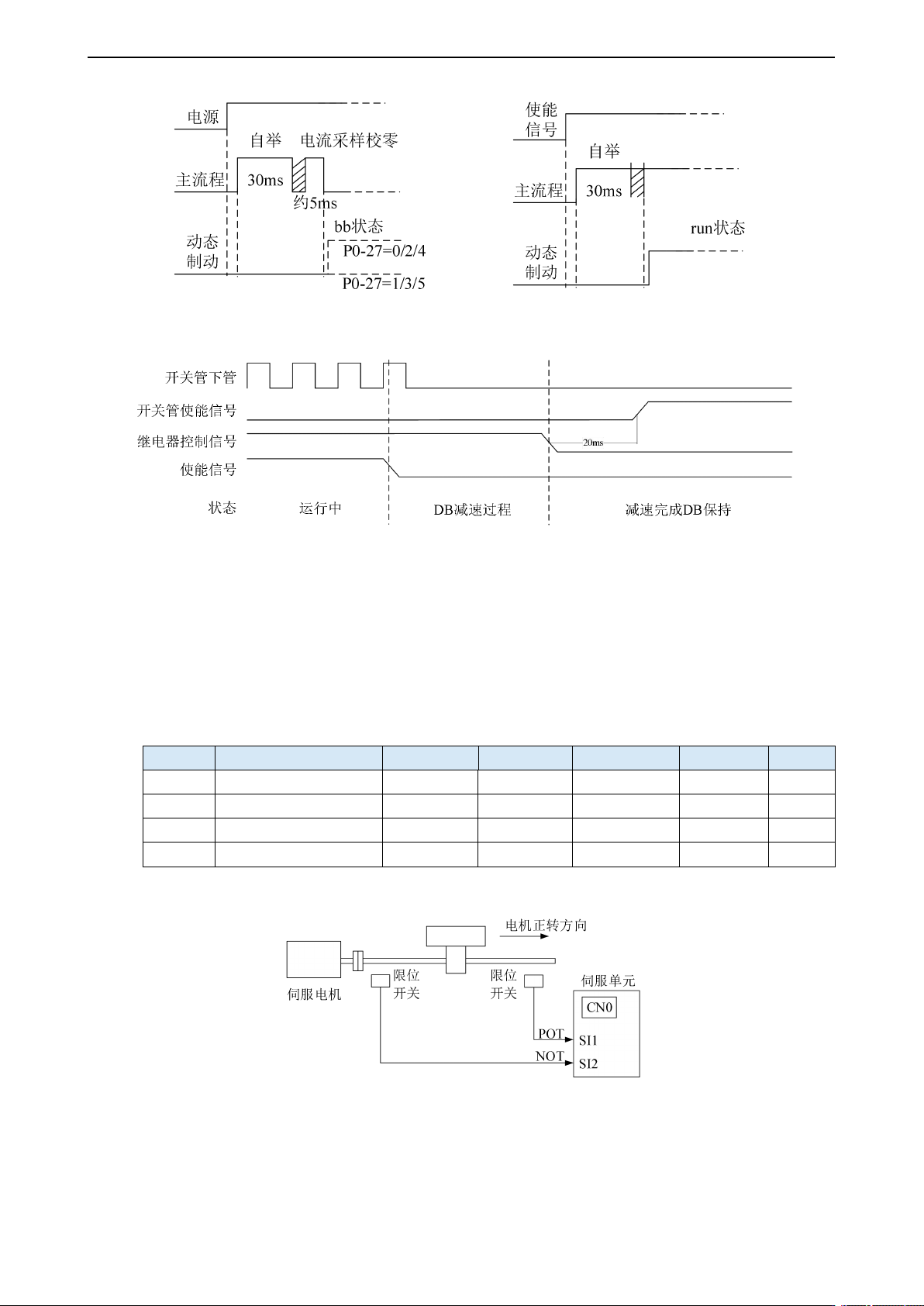

5.3.2 普通模式超程时的停车方式
伺服单元的超程防止功能是指当机械的可动部超出所设计的安全移动范围时，通过输入限位开关的
信号，使伺服电机强制停止的安全功能。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-28
伺服超程停止模式
2
-
0～3
伺服 bb
即时
P0-30
停止超时时间
20000
1ms
0～65535
伺服 bb
即时
P5-22
禁止正转 /P-OT
n.0001
-
0～ff
随时
即时
P5-23
禁止反转 /N-OT
n.0002
-
0～ff
随时
即时
请务必按下图所示连接限位开关。
圆台及输送机等旋转型用途无需超程防止功能，此时无需对超程防止用输入信号进行接线。
DS5C5 系列伺服驱动器用户手册 5 基本功能的设定
63
参数设置状态
信号/POT、端子输入状态
超程信号（/POT、/NOT）端子逻辑
P5-22/P5-23=n.0000
无需外接端子输入
无效
P5-22/P5-23=n.000□
SI□端子无信号输入
P5-22/P5-23=n.001□
SI□端子有信号输入
P5-22/P5-23=n.0010
无需外接输入端子
有效
P5-22/P5-23=n.000□
SI□端子有信号输入
P5-22/P5-23=n.001□
SI□端子无信号输入
正转限位信号/POT、反转限位信号/NOT 内参数设置不能同时设置为同一个端子输入。
运行方向
遇到限位
运行状态
正转
正限位有效
POT，按 P0-28 设置伺服超程停止模式停车
反限位有效
报警 E-261
反转
正限位有效
报警 E-261
反限位有效
NOT，按 P0-28 设置伺服超程停止模式停车
参数
数值
意义
P0-28
0
减速停止 1，停止后超程方向力矩为 0，接收指令。
1
自由停止，停止后超程方向力矩为 0，接收指令。
2
减速停止 2，停止后超程方向不接收指令。
3
报警（E-260）
P0-28=0/2 时，电机接收到超程停止信号后开始减速停止，同时超程处理过程中
停止超时时间也起作用。
位置控制时，用超程信号使电机停止运行时，可能会有位置偏差脉冲，要清除位
置偏移脉冲，必须输入清除信号/CLR。如果伺服单元仍然接收到脉冲，这些脉
冲将会累积直至伺服单元报警。
转矩控制时，伺服驱动 SO 端子分配了抱闸功能，无法通过超程信号端子 P5-22，
P5-23 分配端子。
伺服驱动 SO 端子分配了抱闸功能，P0-28 自动设置成 2。
DS5C5 系列伺服驱动器用户手册 5 基本功能的设定
64

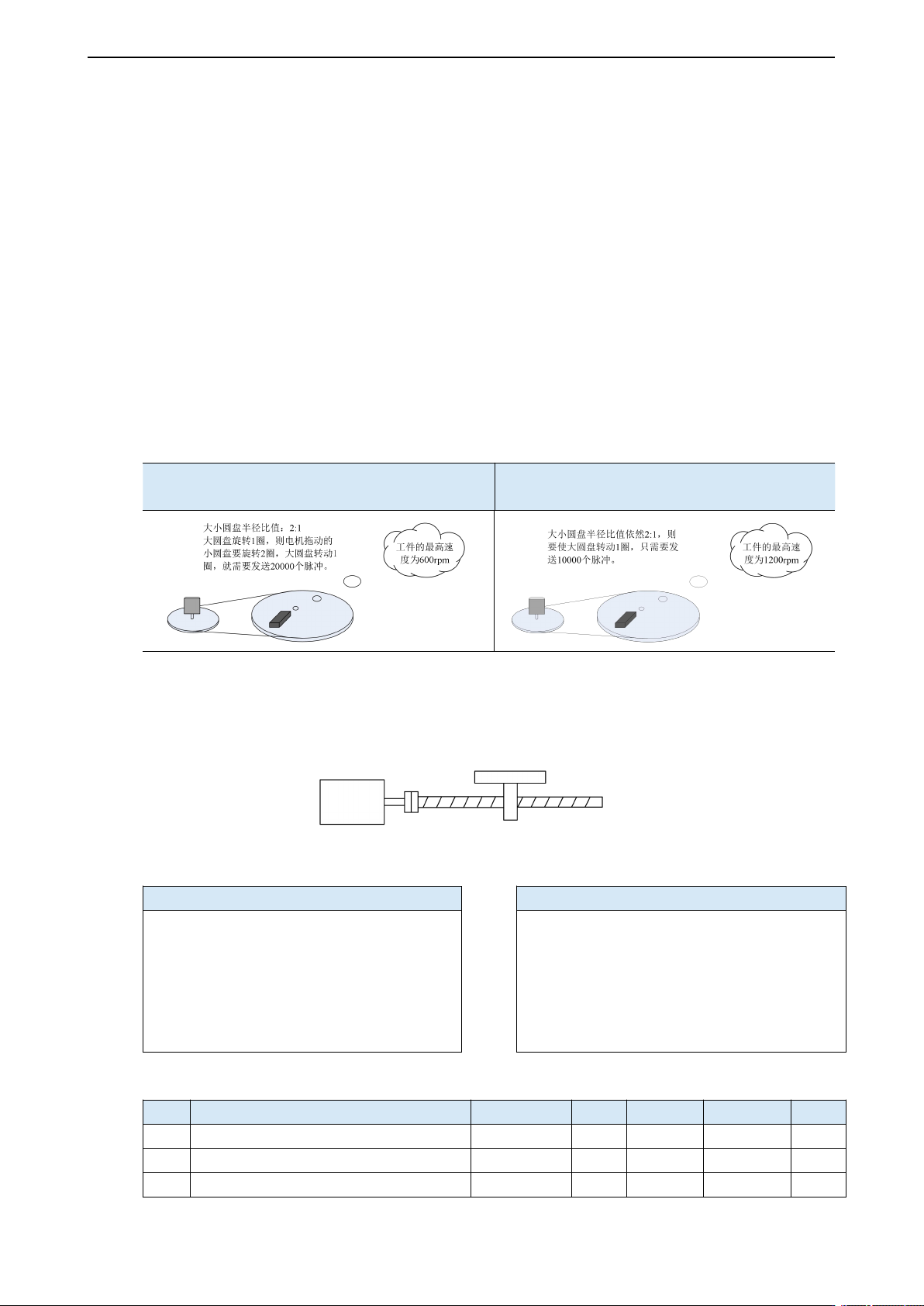

5.4 位置控制
5.4.1 位置模式通用
5.4.1.1 电子齿轮比
1）概述
所谓“电子齿轮”功能，主要有两方面的应用：
（1）确定电机旋转1圈所需要的指令脉冲数，以保证电机转速能够达到需求转速。
下述以19位编码器电机举例，上位机PLC已发送脉冲频率为200kHz：
每转脉冲数设为10000
电子齿轮比设为524288：10000
每转脉冲数设为5000
电子齿轮比设为524288：5000
（2）在精确定位中，设定1指令脉冲对应的物理单位长度，便于计算。
如下图若指定单位脉冲对应工件移动1um，则负载轴旋转一圈需要的指令量为6mm/1um= 6000个指
令脉冲，在减速比为1：1的情况下，可直接设定每转脉冲数P0-11=6000，P0-12=0，则上位机发出
6000个脉冲工件移动6mm（具体计算方法参考1～6步骤）。
编码器：524288（19 位） 丝杆节距：6mm
不更改电子齿轮比情况
更改电子齿轮比情况
不更改电子齿轮比电机旋转 1 圈为 524288
个脉冲（P0-11=0，P0-12=0 时）。
电机转 1 圈工件移动 6mm，则所需脉冲数
为 524288 个脉冲，将工件移动 10mm，则
需要 10/6*524288=873813.333 个脉冲，实
际发送脉冲时会舍去小数，则会产生误差。
通过更改电子齿轮比，电机旋转 1 圈需要
6000 个脉冲。
电机转 1 圈工件移动 6mm，则所需脉冲数为
6000 个脉冲，将工件移动 10mm，则需要
10/6*6000=10000 个脉冲，实际发送脉冲时不
会产生小数，则不会产生误差。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-11
每转脉冲数*1
0
pul
0～9999
伺服 OFF
即时
P0-12
每转脉冲数*10000
0
pul
0～9999
伺服 OFF
即时
P0-13
电子齿轮比（分子）
1
-
0～65535
√
即时
