DS5C5 系列伺服驱动器用户手册 11 通讯案例
345
添加“输入”并将此功能块链接到第一个从站轴。选中工具栏中的 Input，拖入编程界面中，双击
该控件，点击 ，在弹出的 Input Assistant 对话框中选择 IoConfig_Globals--SM_Drive_
GenericDSP402，最后点击 OK。
DS5C5 系列伺服驱动器用户手册 11 通讯案例
346
将添加的输入功能块与使能功能块用导线连接起来。
同理，继续添加相对移动功能块 MC_MoveRelative；停止功能块 MC_Stop；重置功能块 MC_Reset。
程序如下图所示。
9）建立视图

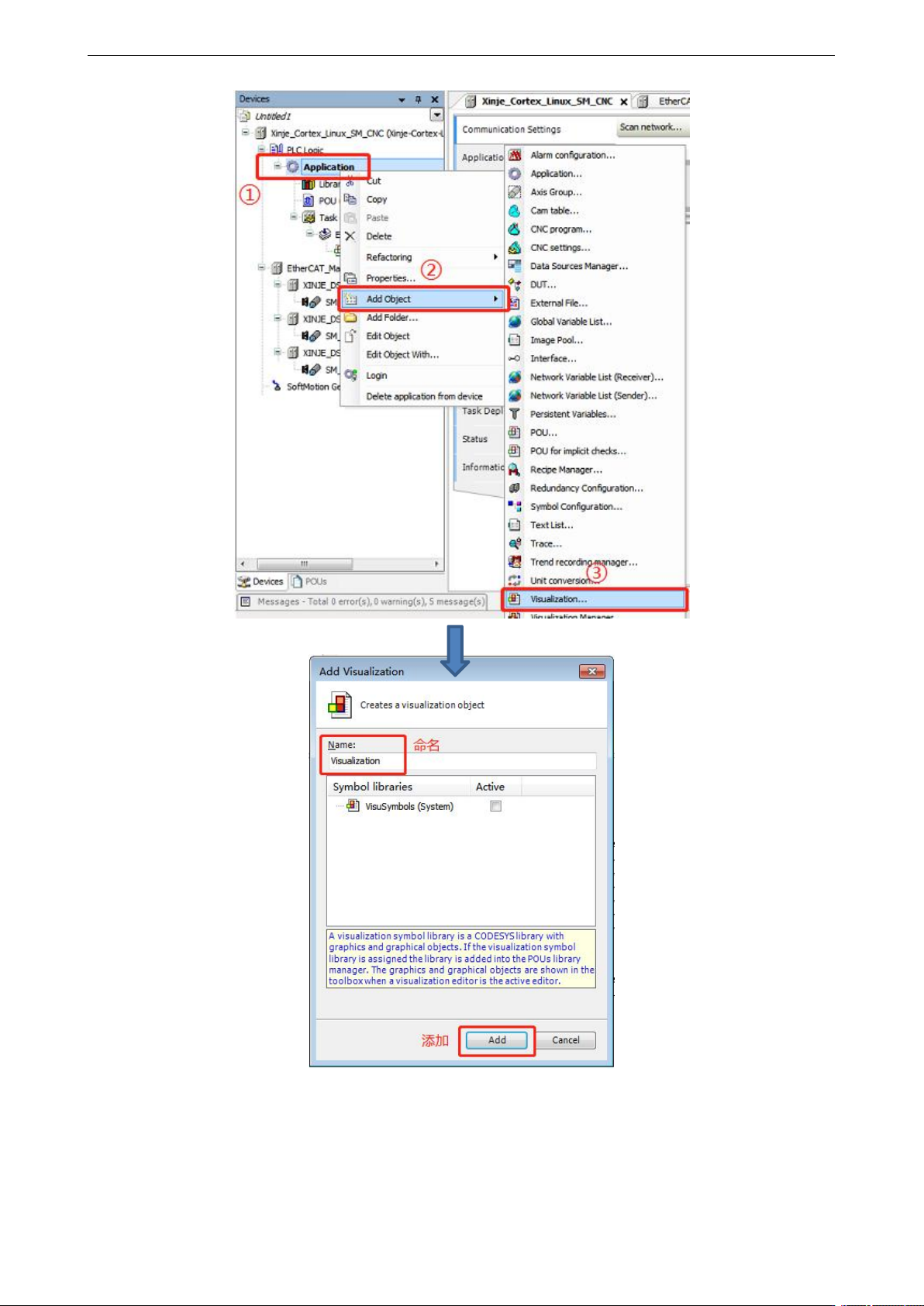

添加视图。在 Devices 一栏中右击 Application 依次选择 Add Object—Visualization...。对添加的视图
命名并选择编程方式后点击 Add 添加。
DS5C5 系列伺服驱动器用户手册 11 通讯案例
347
双击 Devices 一栏中的 Visualization，就可在视图界面添加所需的视图。例如可在工具栏中搜索
power，将使能功能的视图控件拖入视图画面中。
