DS5C5 系列伺服驱动器用户手册 11 通讯案例
359
5）编写“往返运动”程序

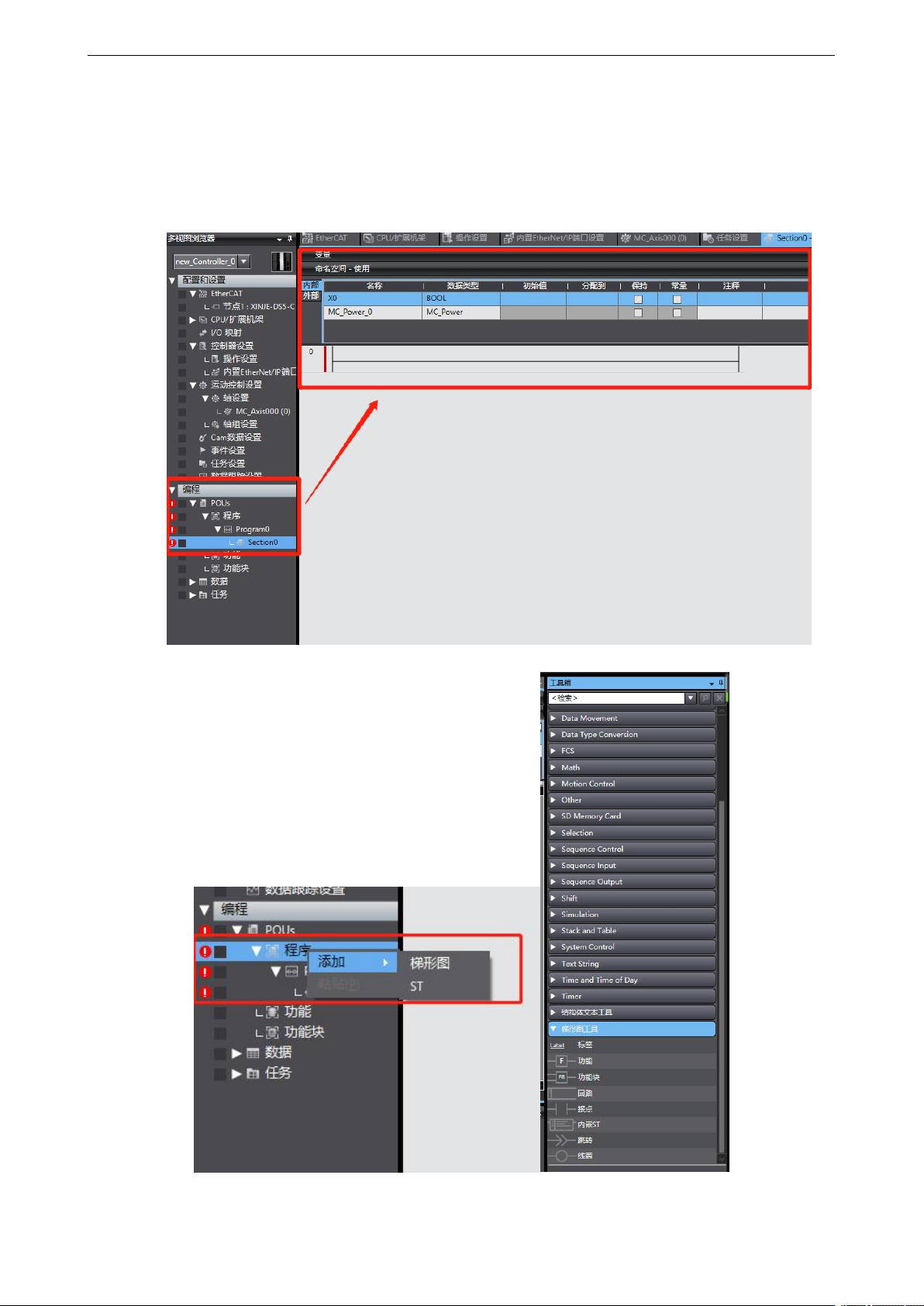

编程界面说明：依次选中“编程——POUs——程序——Program0——Section0”，双击“Section0”
引出编程界面。默认 Program0 为梯形图编程，若选择 ST 编程可右键“程序——添加——ST”。
“工具箱”一栏可添加各种梯形图元素。
DS5C5 系列伺服驱动器用户手册 11 通讯案例
360
选中“接点”直接拖入梯形图节点。
单击“输入变量”可写入变量名称。若为新变量名，会生成一个新变量，若为已有变量，可直接选
择变量填入。新变量可在变量表中查看，右击变量 X0，选择“跳转到变量表”展开变量表。变量
表中可以新建各种数据类型的变量供调用，也可查看已经定义的所有变量。
梯形图中同样的方式加入一个“功能块”。
输入一个功能块名称调用此功能块参数。如输入“MC_Power”，声明此调用功能块为 MC_Power。
DS5C5 系列伺服驱动器用户手册 11 通讯案例
361
功能块“Axis”引脚连接变量，输入 MC_Axis000 表示功能块应用于轴“MC_Axis000”。
相同的方式添加功能块“MC_MoveAbsolute”，并对引脚“Position”“Velocity”“Acceleration”
“Deceleration”定义变量名“Pos_1”“Vel_1”“Acc_1”“Dec_1”。
定义的变量可在变量表中写入初始值，初始值在 PLC 运行时生效。
