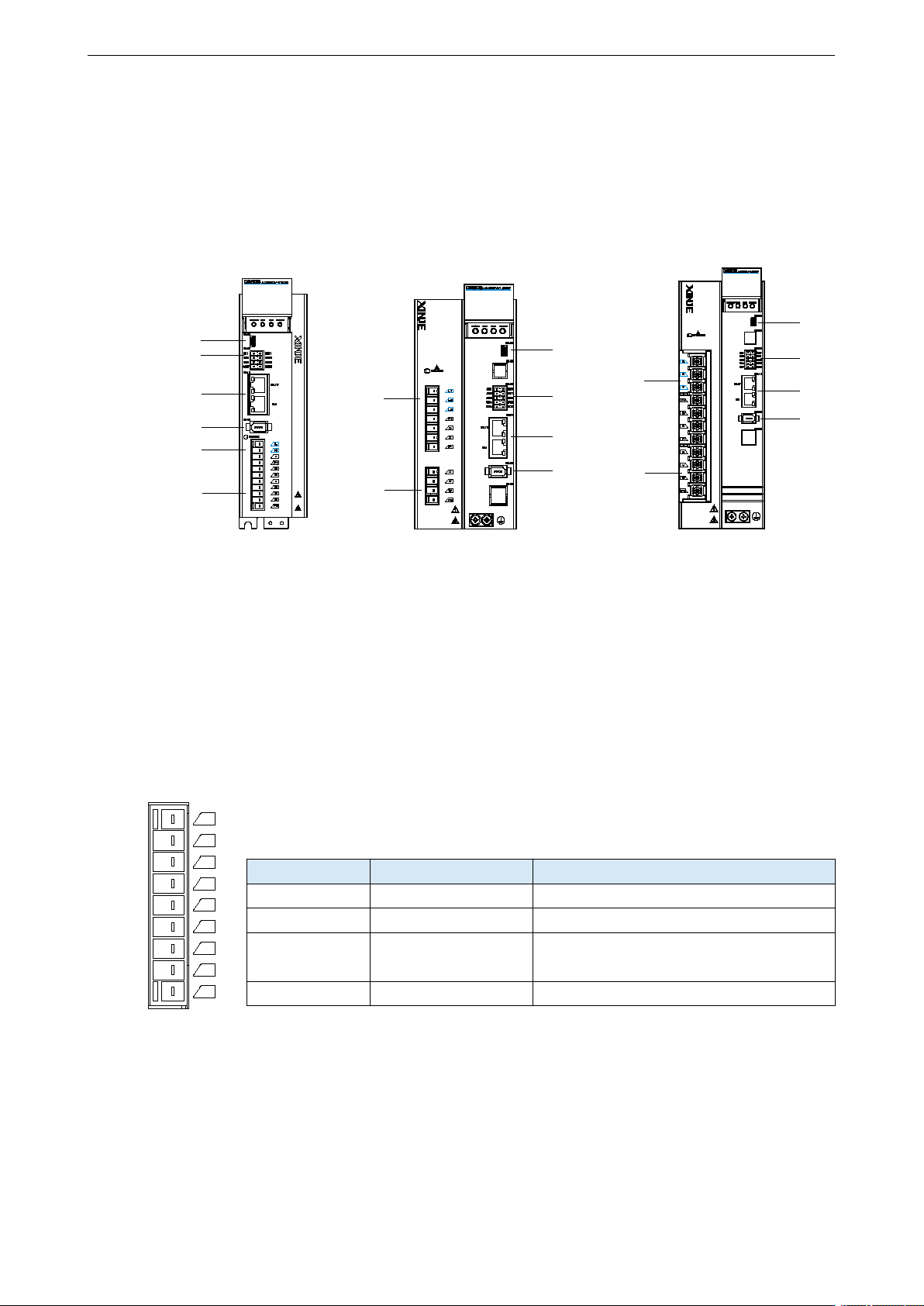

DS5C5 系列伺服驱动器用户手册 3 伺服系统的配线
34
3.1 主电路配线
3.1.1 伺服驱动器端子排布
（1）
（2）
（3）
（4）
（5）
（6）
750W及以下驱动器
1kW-3kW驱动器
（5）
（6）
（1）
（2）
（3）
（4）
（5）
（6）
5.5kW-7.5kW驱动器
（1）
（2）
（3）
（4）
各部分名称如下：
（1）：CN3 RS232 口
（4）：CN2 编码器口
（2）：CN0 输入输出信号线
（5）：供电电源端子
（3）：CN1 标准 RJ45 网口
（6）：电机接线端子
3.1.2 主电路端子及说明
L
N
·
P+
C
U
V
W
PE
DS5C5-20P1/20P2/20P4-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
L、N
主电路电源输入端子
单相交流 200～240V，50/60Hz
●
空引脚
-
P+、C
使用外置制动电阻
将制动电阻接至 P+和 C 端子；
P0-25=功率值，P0-26=电阻值
U、V、W、PE
电机连接端子
与电机相连接

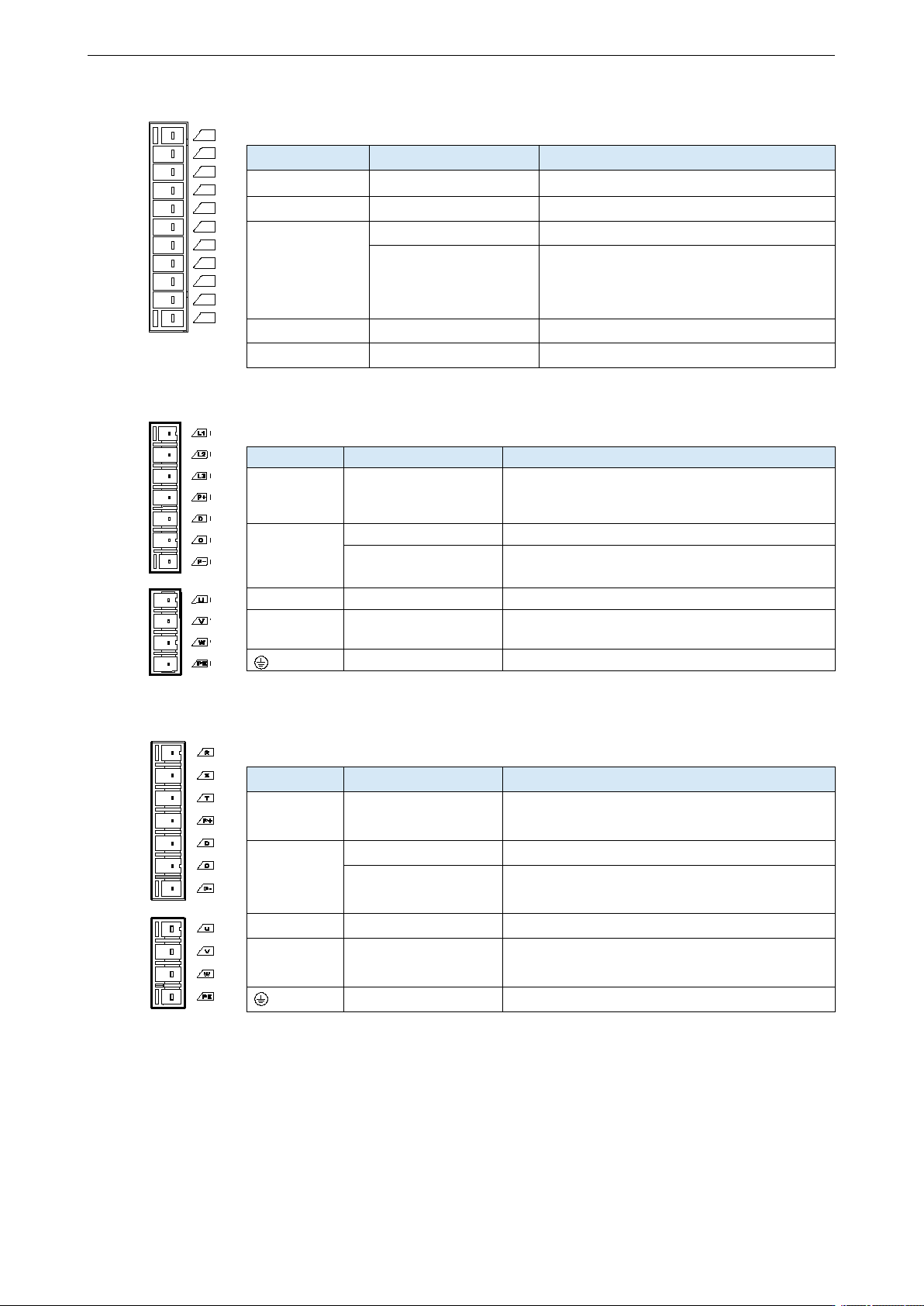

DS5C5 系列伺服驱动器用户手册 3 伺服系统的配线
35
L
N
·
P+
D
C
·
U
V
W
PE
DS5C5-20P7-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
L、N
主电路电源输入端子
单相交流 200～240V，50/60Hz
●
空引脚
-
P+、D、C
使用内置制动电阻
短接 P+和 D 端子、P+和 C 断开。
使用外置制动电阻
将制动电阻接至 P+和 C 端子、P+和 D
短接线拆掉；
P0-25=功率值，P0-26=电阻值
●
空引脚
-
U、V、W、PE
电机连接端子
与电机相连接
DS5C5-21P0/21P5/22P3/22P6-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
L1、L2、L3
主电路电源输入端
子
单相/三相交流 200～240V，50/60Hz
（若单相供电请接 L1/L3，否则掉电时会影响
参数记忆）
P+、D、C
使用内置制动电阻
短接 P+和 D 端子、P+和 C 断开
使用外置制动电阻
将制动电阻接至 P+和 C 端子、P+和 D 短接线
拆掉；设置 P0-25=功率值，P0-26=电阻值
P+、P-
母线端子
可以测出母线的实时电压，请注意危险
U、V、W、
PE
电机连接端子
与电机相连接
接地端子
地线在散热片上，请上电前确认良好接地
DS5C5-41P0/41P5/42P3/43P0-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
R、S、T
主电路电源输入端
子
三相交流 380～440V，50/60Hz
P+、D、C
使用内置制动电阻
短接 P+和 D 端子、P+和 C 断开
使用外置制动电阻
将制动电阻接至 P+和 C 端子、P+和 D 短接线
拆掉；设置 P0-25=功率值，P0-26=电阻值
P+、P-
母线端子
可以测出母线的实时电压，请注意危险
U、V、W、
PE
电机连接端子
与电机相连接
接地端子
地线在散热片上，请上电前确认良好接地

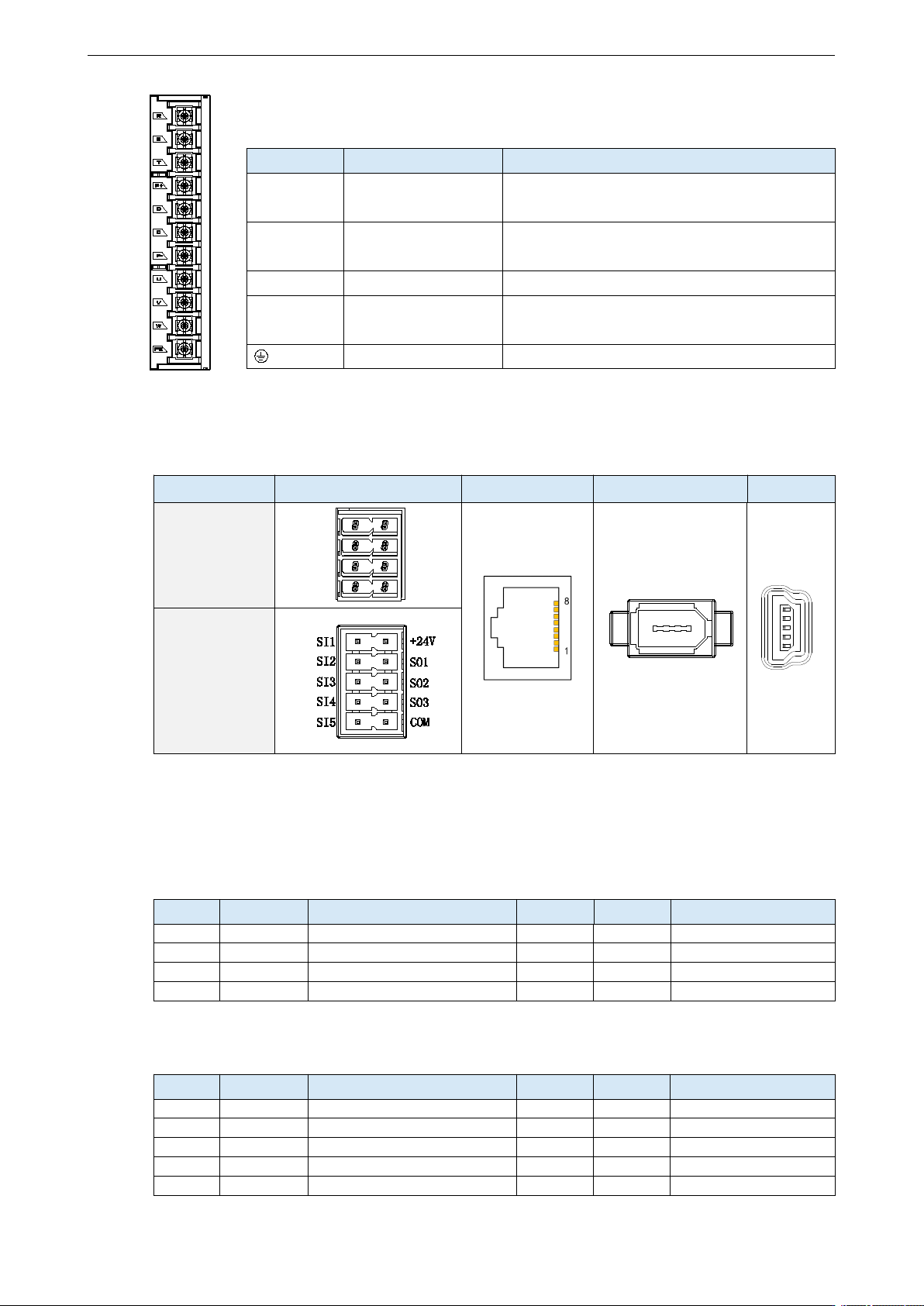

DS5C5 系列伺服驱动器用户手册 3 伺服系统的配线
36
DS5C5-45P5/47P5-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
R、S、T
主电路电源输入端
子
三相交流 380～440V，50/60Hz
P+、D、C
使用外置制动电阻
将制动电阻接至 P+和 C 端子、P+和 D 短接线
拆掉；设置 P0-25=功率值，P0-26=电阻值
P+、P-
母线端子
可以测出母线的实时电压，请注意危险
U、V、W、
PE
电机连接端子
与电机相连接
接地端子
地线在散热片上，请上电前确认良好接地
3.1.3 CN0、CN1、CN2、CN3 端子说明
功率
CN0
CN1
CN2
CN3
750W 及以下
SO1
SO2
SO3
COM
SI1
SI2
SI3
+24V
1 3 5
2 4 6
5
1
1kW-7.5kW
3.1.3.1 CN0 端子说明
CN0 的端子说明（750W 及以下，3 入 3 出）
编号
名称
说明
编号
名称
说明
1
SI1
输入端子 1（高速）
5
SO1
输出端子 1
2
SI2
输入端子 2（高速）
6
SO2
输出端子 2
3
SI3
输入端子 3
7
SO3
输出端子 3
4
+24V
集电极开路接入
8
COM
输出端子地
CN0 的端子说明（1~7.5kW，5 入 3 出）
编号
名称
说明
编号
名称
说明
1
SI1
输入端子 1（高速）
6
+24V
输入+24V
2
SI2
输入端子 2（高速）
7
SO1
输出端子 1
3
SI3
输入端子 3
8
SO2
输出端子 2
4
SI4
输入端子 4
9
SO3
输出端子 3
5
SI5
输入端子 5
10
COM
输出端子地
