DS5C5 系列伺服驱动器用户手册 2 伺服系统的安装
18
2.2 伺服电机的安装
MS系列伺服电机，可以采取水平方向或者垂直方向进行安装。但是，如果错误安装，或者安装在
不合适的地方，则会缩短电机的寿命，或引发意想不到的事故。请按照下述的注意事项，进行正确
安装。
注意
1． 在轴端部涂抹有“防锈剂”，安装电机前，请用浸过“稀释剂”的布将“防锈剂”擦拭干净。
2． 在擦拭防锈剂时，请不要让稀释剂接触伺服电机的其它部分。
2.2.1 环境条件
若设备安装环境存在滴水风险（不含电机轴端），请核实电机主体防护等级是否符合工况要求。
当电机轴贯通部位可能接触油液飞溅时，必须选用配备油封的伺服电机。
MS系列伺服电机是以室内使用为对象的，请在符合下述安装条件的环境下使用：
项目
描述
使用环境温度
-10℃~40℃（不结冻）
使用环境湿度
20%~90%RH（不结露）
储存温度
-20℃~60℃
储存湿度
20%~90%RH（不结露）
耐振动（振动加速度）
径向：49m/s
2
轴向：24.5m/s
2
海拔高度
最高 2000m，高于 1000m 时请降额使用（每高 100m 降额 1%）
冷却方式
风冷/液冷/自然冷却
防护等级
IP66（MS6-40/60/80 机座电机）
IP67（MS6-B3/B4、MS6G 电机）
轴贯通部
DS5C5 系列伺服驱动器用户手册 2 伺服系统的安装
19
达到以上防护等级需保证电机与适配线缆正确对插并锁紧。

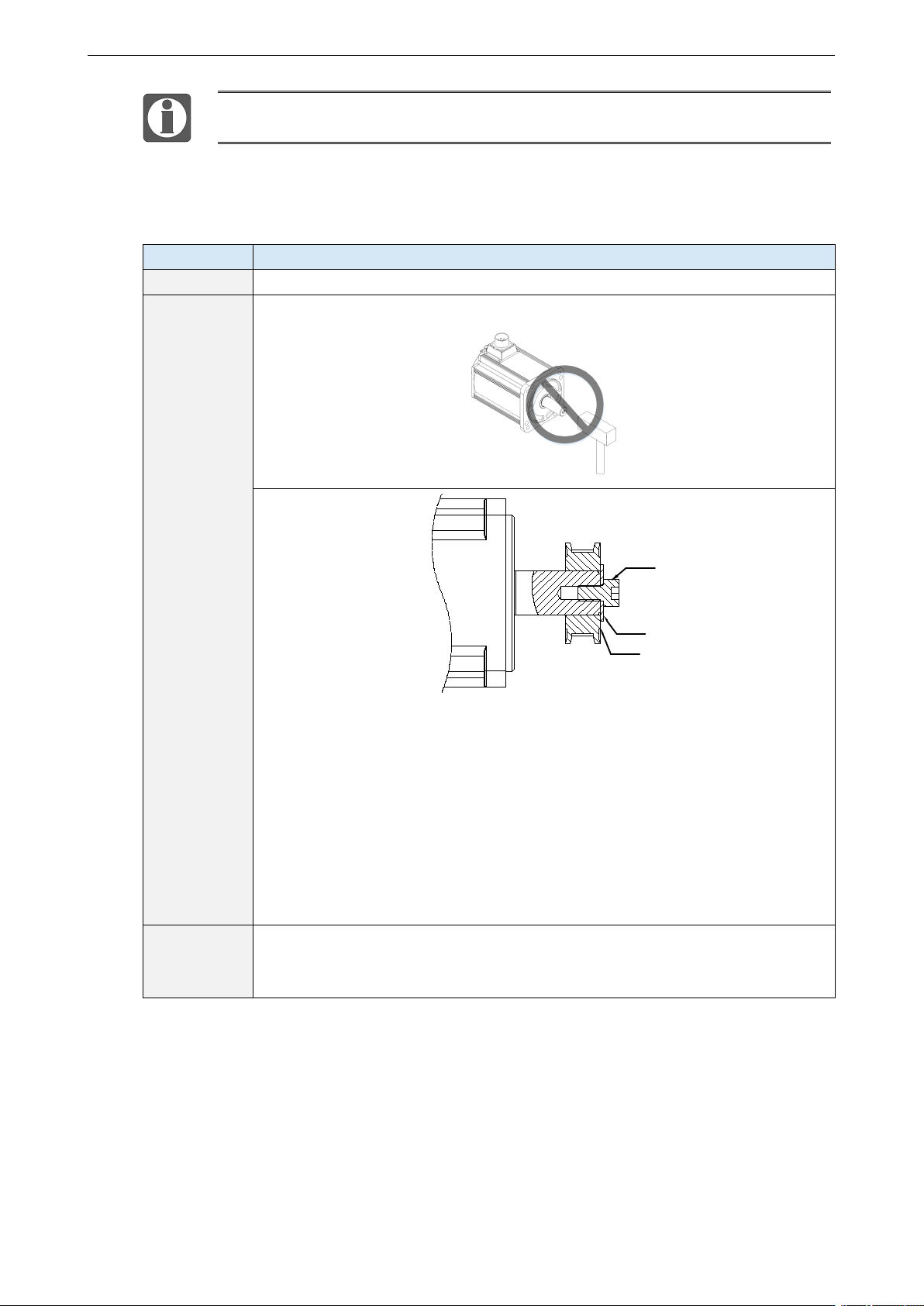

2.2.2 安装注意事项
项目
描述
防锈处理
◆ 安装前请擦拭干净伺服电机轴伸端的“防锈剂”，然后再做相关的防锈处理。
编码器注意
◆ 安装过程禁止撞击轴伸端，否则会造成内部编码器碎裂。
螺钉
垫片
带轮
◆
在伺服电机上安装带轮时，需先确认伺服电机、带轮、垫片、螺钉等零部件齐
全且无损坏，并备好适配工具（如扳手）等；先将带轮的轴孔对准电机轴，平稳
推进以保证同心；随后将合适规格的垫片套在电机轴上，用于补偿误差、增加摩
擦力及防松；最后将螺钉插入螺孔内，带动垫片逐渐锁入带轮，保证带轮固定可
靠。
◆ 对于带键槽的伺服电机轴，使用轴端的螺丝孔安装。对于没有键槽的轴，则采
用摩擦耦合或类似方法。
◆ 当拆卸滑轮时，采用滑轮移出器防止轴承受负载的强烈冲击。
◆ 为确保安全，在旋转区安装保护盖或类似装置，如安装在轴上的滑轮。
定心
◆ 安装伺服电机时，使其符合下图所示的定心精度要求。如果定心不充分，则会
产生振动，有时可能损坏轴承与编码器等。安装连轴器时，请不要直接对电机轴
产生冲击，否则会损坏安装在负载相反侧轴端上的编码器。
DS5C5 系列伺服驱动器用户手册 2 伺服系统的安装
20
项目
描述
安装方向
◆ 伺服电机可安装在水平方向或者垂直方向上。
油水对策
若设备安装环境存在滴水风险（不含电机轴端），请核实电机主体防护等级是否
符合工况要求；当电机轴贯通部位可能接触油液飞溅时，必须选用带油封的伺服
电机；油封出厂时自带润滑油脂，正常工作时间超过
5000h后，需要更换油封；
带油封的伺服电机的使用条件：
◆ 使用时请确保油位低于油封的唇部。
◆ 请在油封可保持油沫飞溅程度良好的状态下使用。
◆ 在伺服电机垂直向上安装时，请注意勿使油封唇部
积油。
轴贯通部
电缆的应力
状况
◆ 不要使电线“弯曲”或对其施加“张力”，特别是信号线的芯线为0.2mm或
0.3mm，非常细，所以配线（使用）时，请不要使其张拉过紧。
连接器部分
的处理
有关连接器部分，请注意以下事项：
◆ 连接器连接时，请确认连接器内没有垃圾或者金属片等异物。
◆ 将连接器连到伺服电机上时，请务必先从伺服电机主电路电缆一侧连接，并且
主电缆的接地线一定要可靠连接。如果先连接编码器电缆一侧，那么编码器可能
会因PE之间的电位差而产生故障。
◆ 接线时，请确认针脚排列正确无误。
◆ 连接器是由树脂制成的。请勿施加冲击以免损坏连接器。
◆ 在电缆保持连接的状态下进行搬运作业时，请务必握住伺服电机主体。如果只
抓住电缆进行搬运，则可能会损坏连接器或者拉断电缆。
◆ 如果使用弯曲电缆，则应在配线作业中充分注意，勿向连接器部分施加应力。
如果向连接器部分施加应力，则可能会导致连接器损坏。
2.2.3 安装场所
请勿在有硫化氢、氯气、氨、硫磺、氯化性气体、酸、碱、盐等腐蚀性及易燃性气体环境、可
燃物等附近使用本产品；
在有磨削液，切削液、油污、金属粉尘等的场所请选择带油封电机；
远离火炉等热源的场所；
请勿在封闭环境中使用电机。封闭环境会导致电机高温，缩短使用寿命。
