DS5C5 系列伺服驱动器用户手册 11 通讯案例
325
（3）调用功能块控制轴运动

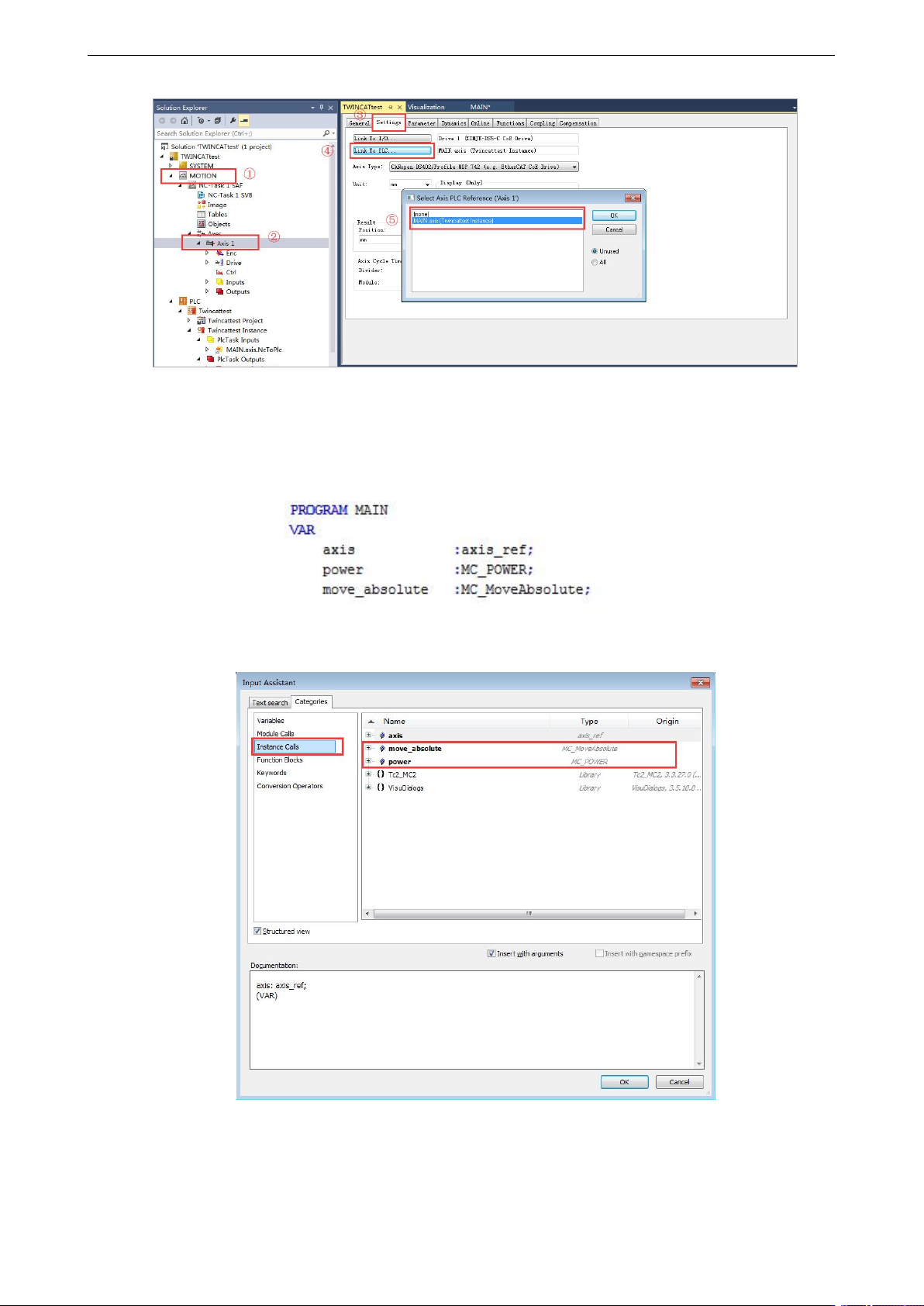

在 POUs-MAIN（PRG）界面，声明一个 MC_POWER 功能块和一个 MC_MoveAbsolute 功能块，
其中 MC_POWER 用来控制轴使能，MC_MoveAbsolute 用来控制轴走绝对位置。
在程序编写窗口中按 F2，在 Categories——Instance Calls 中选择 power 和 move_absolute，就是把定
义的功能块调用到程序中。

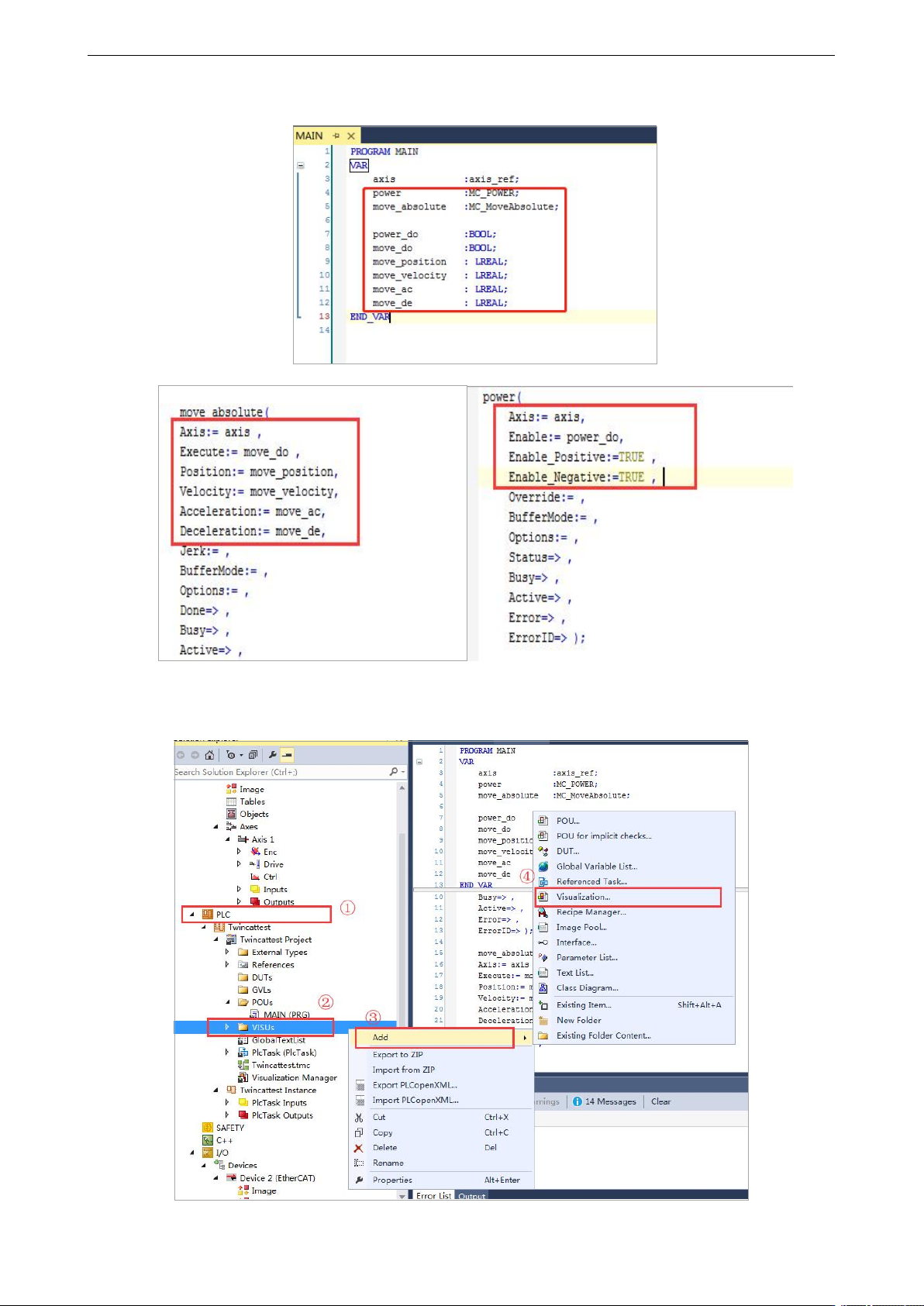

将功能块里的参数填写完整，Enable 表示使能位，Enable_Positive 代表允许正转，Enable_Negative
代表允许反转，Override 代表速度比，Axis 代表对应的轴，Position 代表定位的位置，Velocity 代
表定位的速度，Acceleration 代表加速度，Deceleration 代表减速度。另外再声明两个 bool 类型变量
power_do 和 move_do 作为使能和绝对位置运动功能块的触发位，声明 Lreal 类型变量作为绝对位
DS5C5 系列伺服驱动器用户手册 11 通讯案例
326
置运动的位置，速度和加减速。
找到 PLC 下方的 VISU 右击，从弹出的菜单中击 Add，再次从新的菜单中选择添加 Visualization，
建立一个可视化界面。
DS5C5 系列伺服驱动器用户手册 11 通讯案例
327

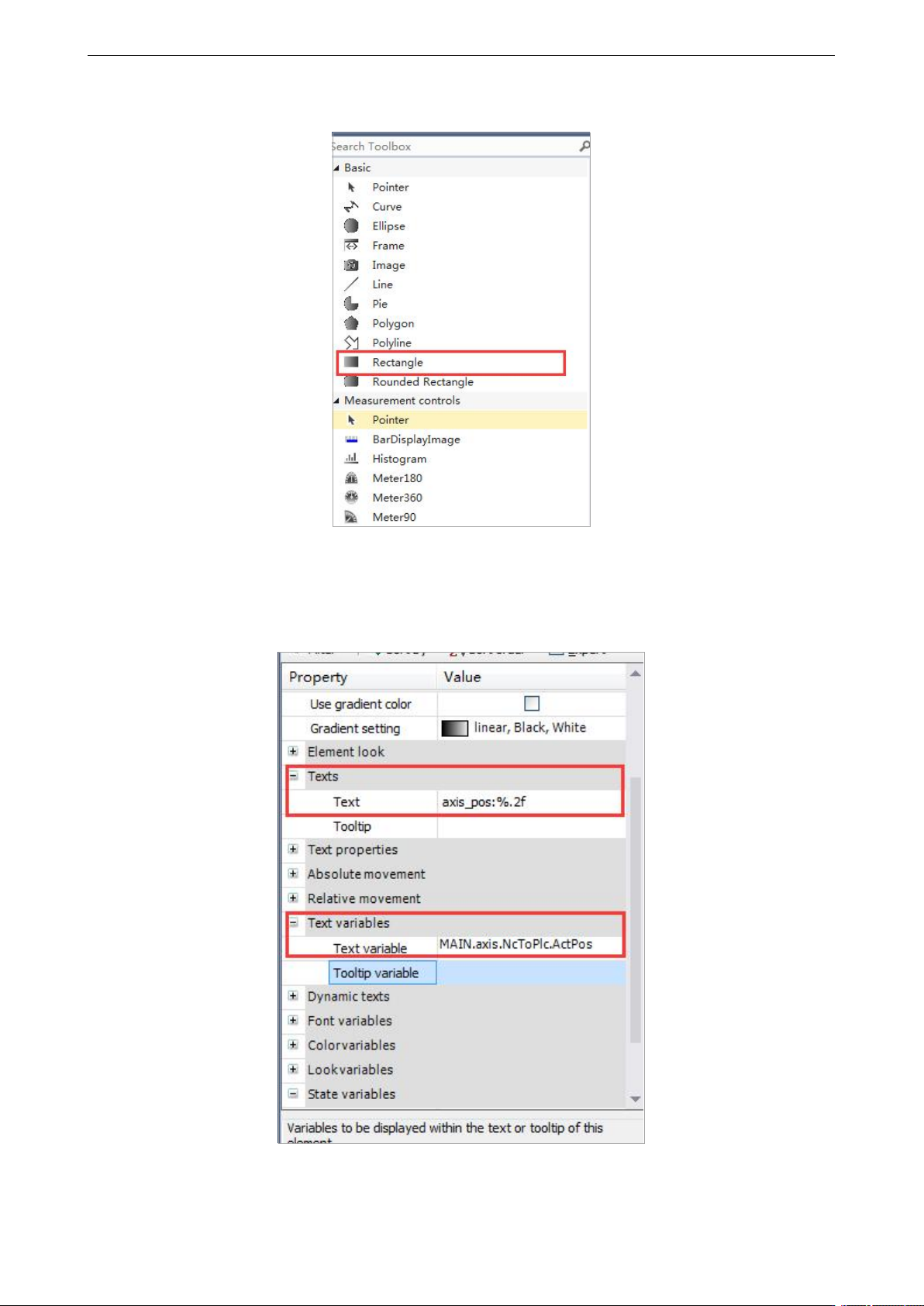

在添加的 Visu 界面上“工具栏”中选中矩形框并拖出一个控件，双击矩形框控件进行设置。
双击控件，在右侧的 Properties 选项卡下，作如下设置：Texts——Text 输入 axis_pos:%.2f，%.2f
代表浮点数的数据类型显示关联变量（即 Text variables——Text variable 所指向的变量）的值，并
只保留两位小数。Text variables——Text variable 中输入 MAIN.axis.NcToPlc.ActPos，表示该控件指
向 axis 轴变量中的实际位置。
再做一个控件用来表示轴的当前速度，Text variable 输入 MAIN.axis.NcToPlc.ActVelo。
