DS5C5 系列 伺服驱动器用 户手册 11 通讯案例 364 工具栏选择 “同步”， 弹出窗口对本 地工程和控制 器中的工 程进行比较。 本地工程和控 制器中工程 不一样显示 “ 不同步 ” ，单 击“传送到控 制器”则将 本地工程下载 并覆盖控制器 原有工程。
DS5C5 系列伺服驱动器用户手册 11 通讯案例
363
Ethernet 连接需要连接设备（PC 机）IP 地址为自动获取或者在 PLC IP 地址网段内，
因此作连接动作前先确认 PC 的 IP 地址设置是否符合要求。

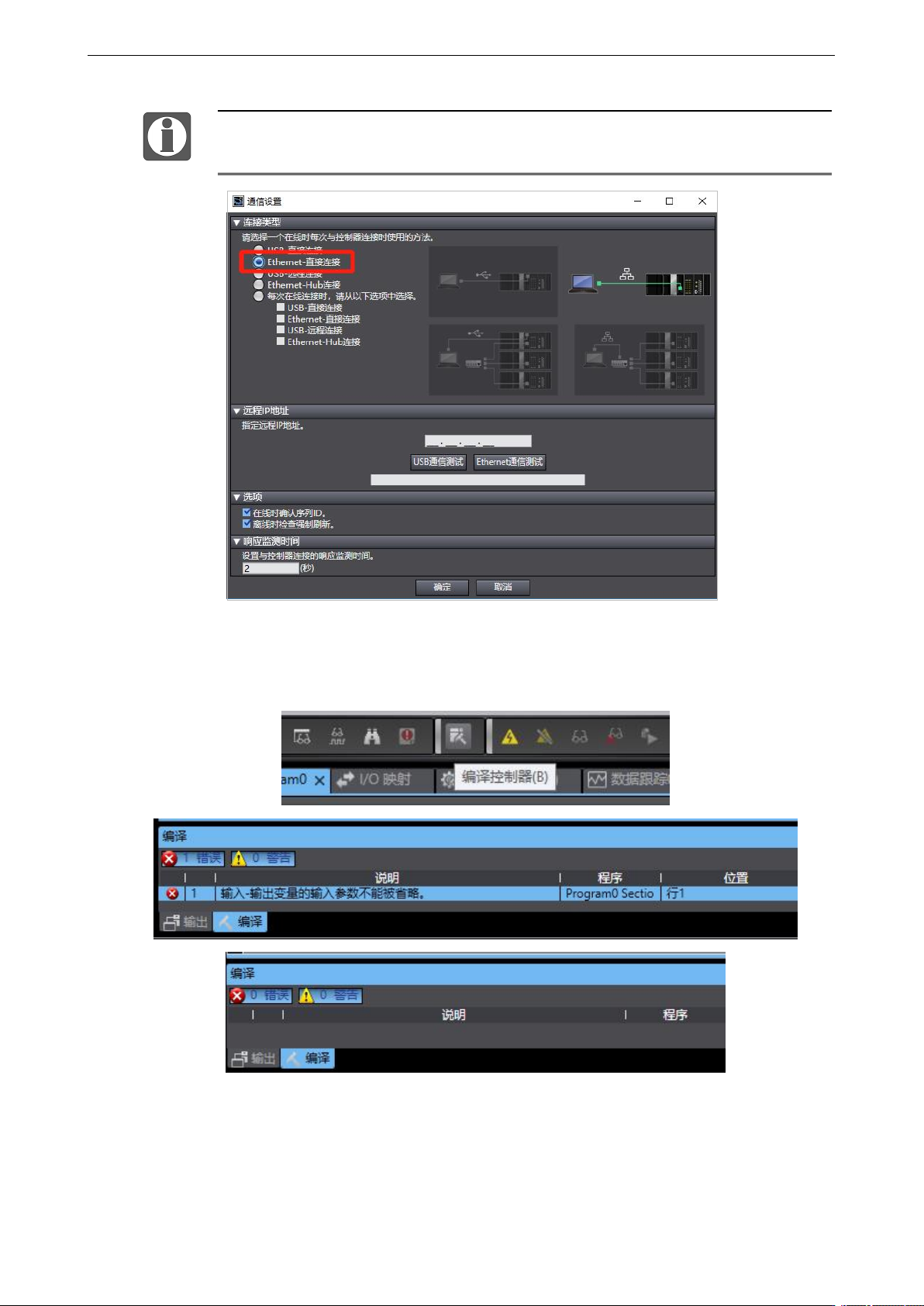

7）编译程序及准备连接
工具栏中找到“编译控制器”，对工程进行编译，如有错误需检查错误原因。

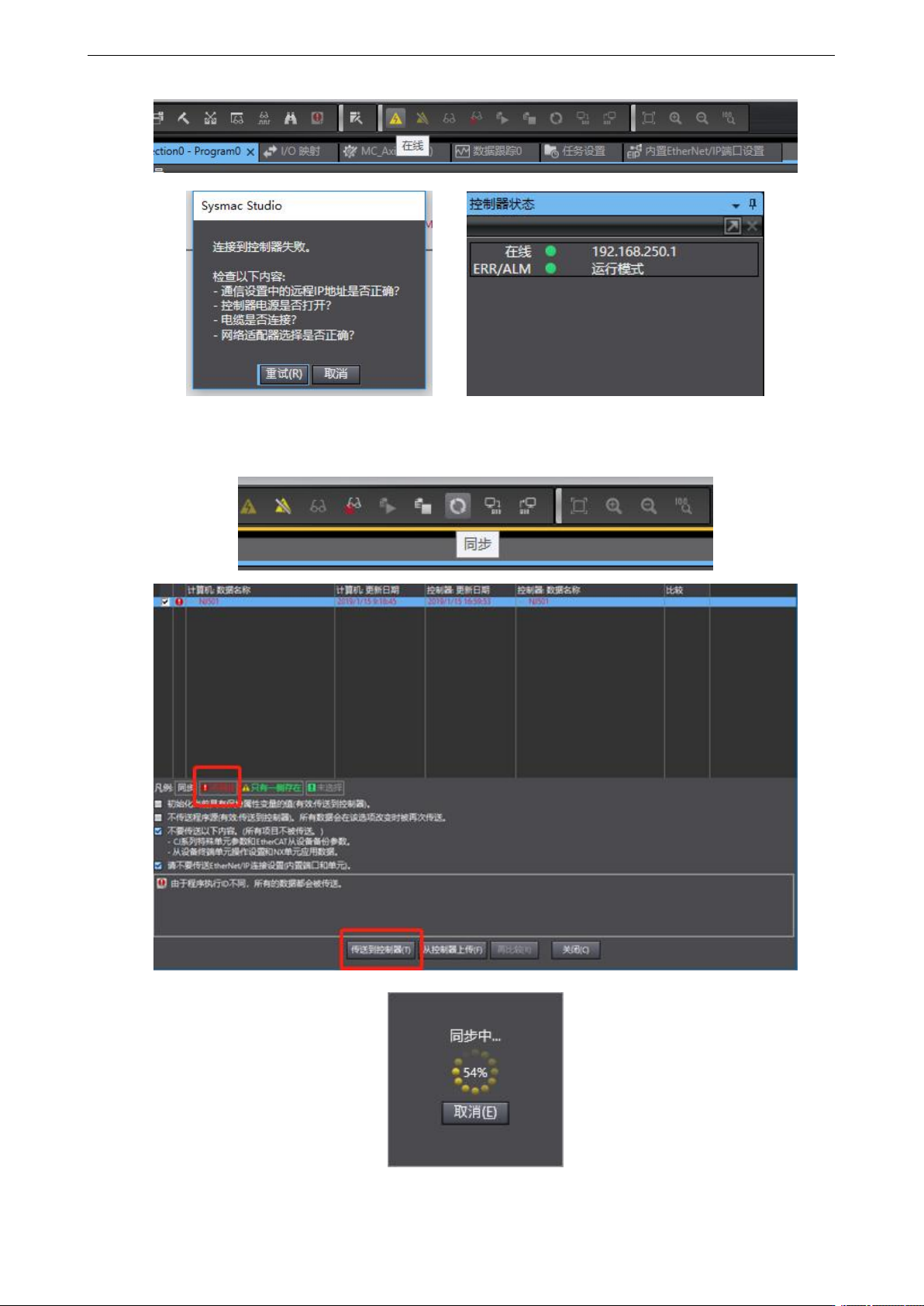

编译通过后，工具栏找到“在线”并单击。出现弹窗“连接到控制器失败”则检查通信配置是否正
确。在线成功后上位机切换到在线状态。
DS5C5 系列伺服驱动器用户手册 11 通讯案例
364
工具栏选择“同步”，弹出窗口对本地工程和控制器中的工程进行比较。本地工程和控制器中工程
不一样显示“不同步”，单击“传送到控制器”则将本地工程下载并覆盖控制器原有工程。
DS5C5 系列伺服驱动器用户手册 11 通讯案例
365
同步完成后单击“再比较”可查看本地工程和控制器工程各条目同步性，后续修改工程再次同步
时，会详细标注与控制器工程不同的条目。
8）在线控制
“Section0”界面右键变量“X0”，选择“编辑变量值”，将 BOOL 切换到状态“True”，功能块
“MC_Power”生效，伺服使能开启。同样操作变更变量“X1”状态“True”，实现程序往返运动。
