DS5C5 系列伺服驱动器用户手册 9 伺服增益的调整
268
增益切换条件设定
相关参数
P1-
14.1
条件
示意图
备注
P1-15
等待
时间
P1-16
等级
阈值
P1-17
阈值
滞环
返回第一增益。

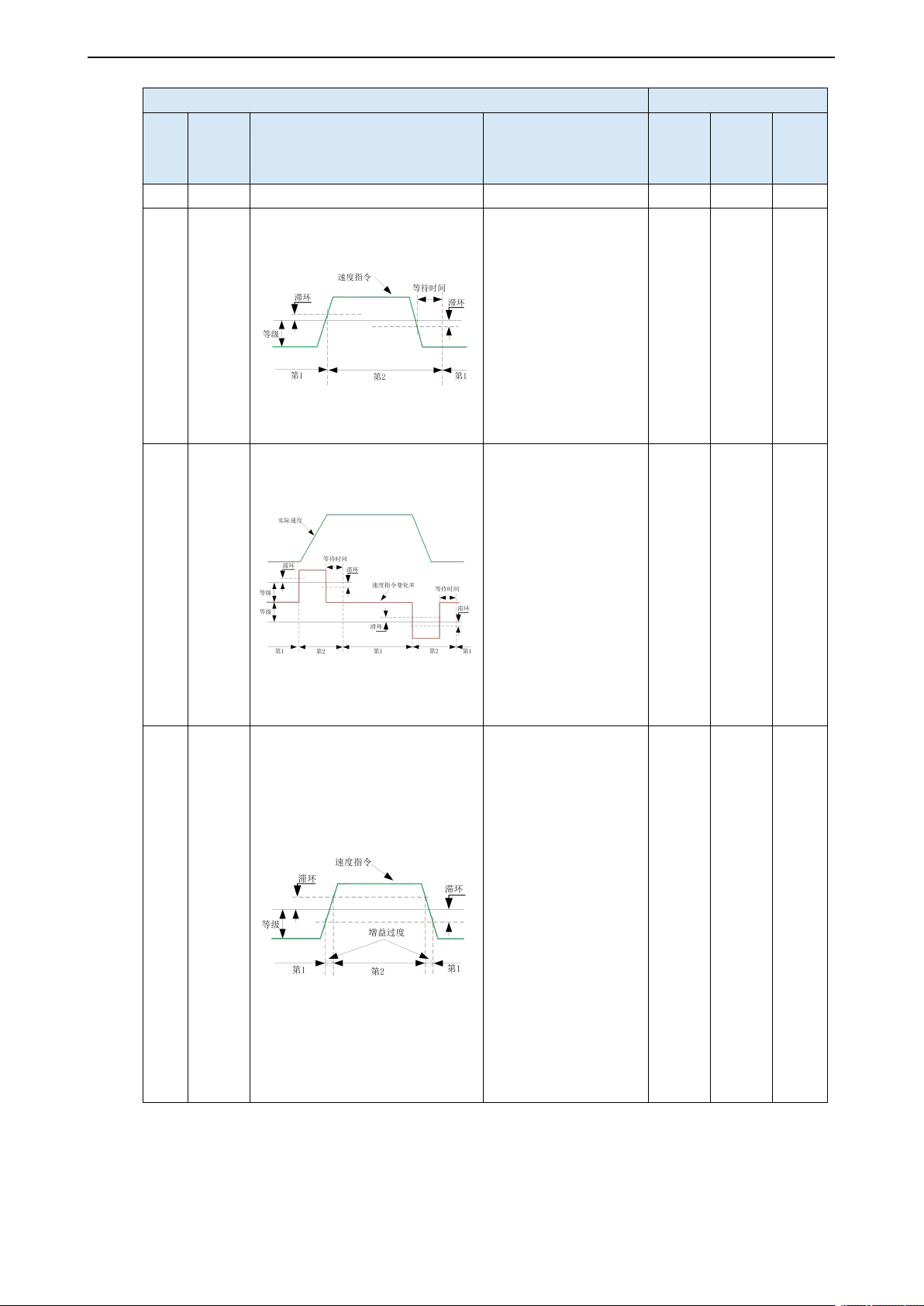

3
速度
指令
在上一次第 1 增益时，
速度指令的绝对值超
过（等级+滞环）[rpm]
时，切换到第 2 增益；
在上一次第 2 增益时，
速度指令的绝对值不
到（等级-滞环）[rpm]
的状态再等待 P1-15
都保持在这种状态时，
返回第一增益。
有效
有效
有效
4
速度指
令变化
率
在上一次第 1 增益时，
速度指令变化率的绝
对值超过（等级+滞环）
[10rpm/s]时，切换到第
2 增益；
在上一次第 2 增益时，
速度指令变化率的绝
对值不到（等级-滞环）
[10rpm/s]的状态再等
待 P1-15 都保持在这
种状态时，返回第一增
益。
有效
有效
（10rp
m/s）
有效
（10rp
m/s）
5
速度指
令高低
速阈值
【暂不
支持】
在上一次第 1 增益时，
速度指令的绝对值超
过（等级-滞环）[rpm]
时，切换到第 2 增益，
增益逐渐变化，在速度
指令的绝对值达到（等
级+滞环）[rpm]，增益
完全变为第 2 增益；
在上一次第 2 增益时，
速度指令的绝对值低
于（等级+滞环）[rpm]
开始返回第一增益，增
益逐渐变化，在速度指
令的绝对值达到（等级
-滞环）[rpm]时，增益
完全返回第 1 增益。
无效
有效
（rpm）
有效
（rpm
）
DS5C5 系列伺服驱动器用户手册 9 伺服增益的调整
269
增益切换条件设定
相关参数
P1-
14.1
条件
示意图
备注
P1-15
等待
时间
P1-16
等级
阈值
P1-17
阈值
滞环

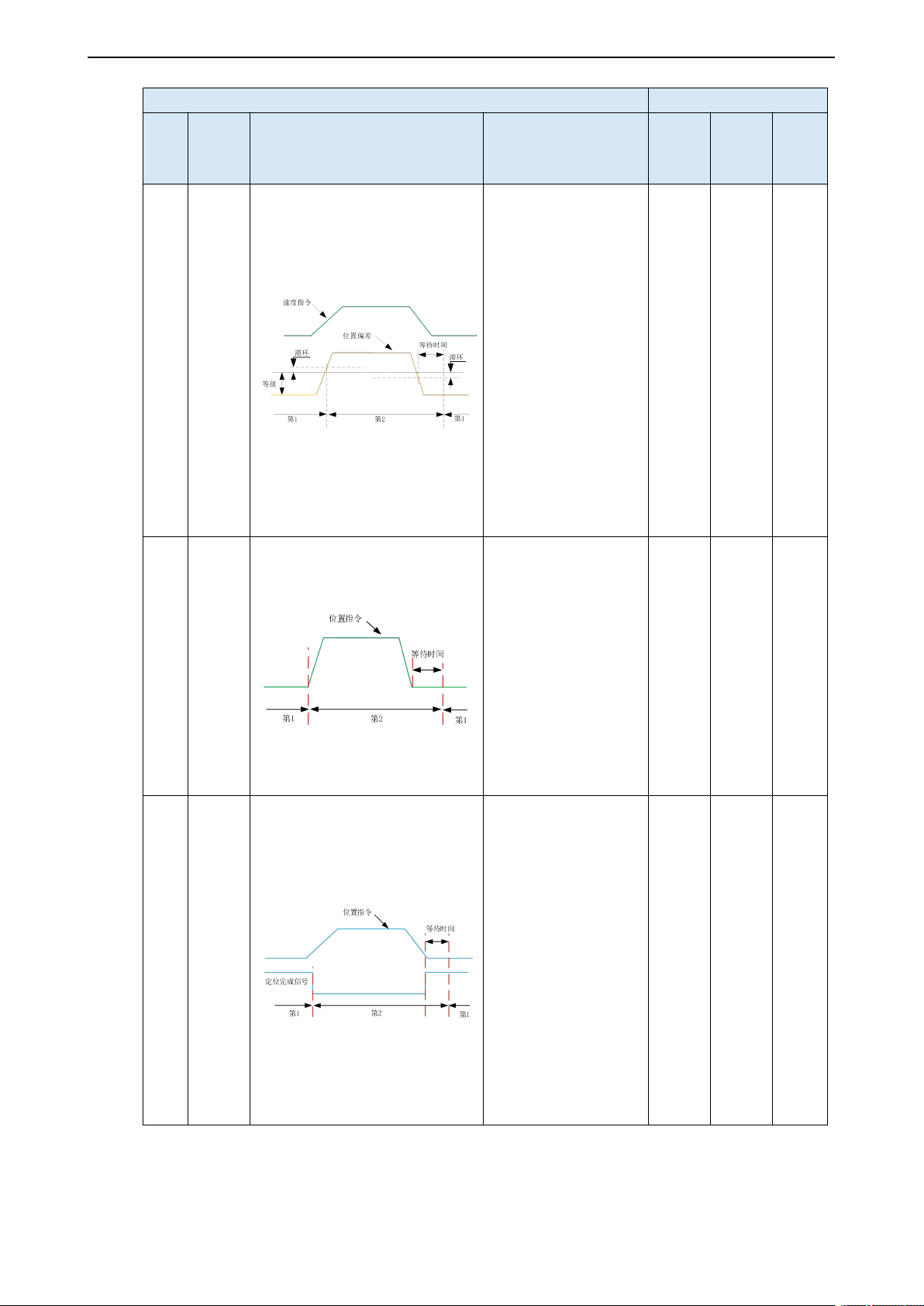

6
位置
偏差
仅在位置模式有效（其
他模式固定为第 1 增
益）
在上一次第 1 增益时，
位置偏差的绝对值超
过（等级+滞环）[编码
器单位]时，切换到第 2
增益；
在上一次第 2 增益时，
位置偏差的绝对值不
到（等级-滞环）[编码
器单位]时的状态再等
待 P1-15 都保持在这
种状态时，返回第一增
益。
有效
有效
(编码
器单
位)
有效
(编码
器单
位)
7
位置
指令
仅在位置模式有效（其
他模式固定为第 1 增
益）
在上次第 1 增益时，如
果位置指令不为 0，切
换到第二增益；
在上次第 2 增益时，如
果位置指令为 0 的状
态在等待时间 P1-15
都保持这种状态时返
回第 1 增益
有效
无效
无效
8
定位
完成
仅在位置模式有效（其
他模式固定为第 1 增
益）
在上次第 1 增益时，如
果定位未完成，切换到
第二增益；
在上次第 2 增益时，如
果定位完成的状态在
等待时间 P1-15 都保
持这种状态时返回第
1 增益
【备注】需要根据
P5-01 设置定位完成检
测的模式
有效
无效
无效
DS5C5 系列伺服驱动器用户手册 9 伺服增益的调整
270
增益切换条件设定
相关参数
P1-
14.1
条件
示意图
备注
P1-15
等待
时间
P1-16
等级
阈值
P1-17
阈值
滞环

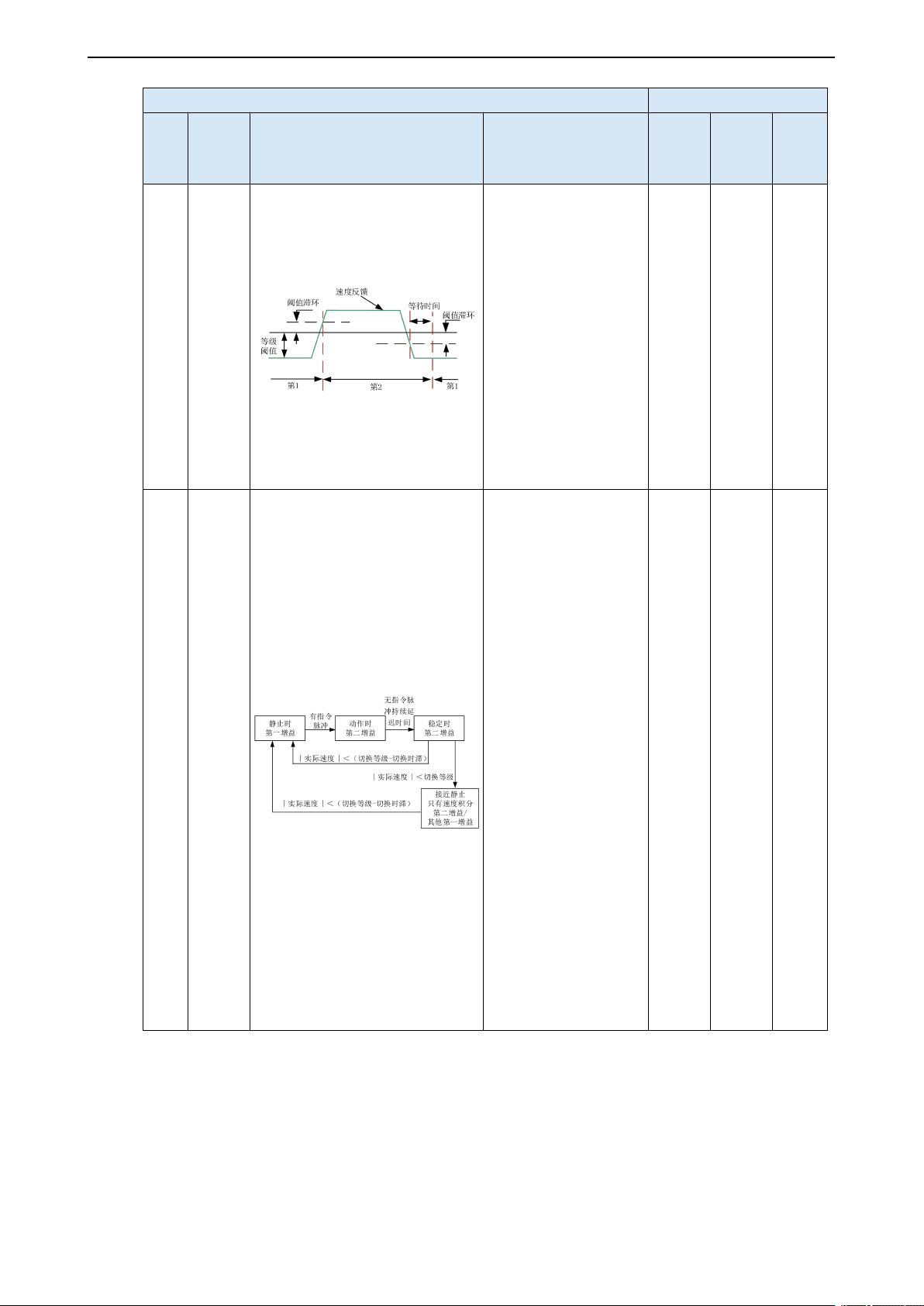

9
实际
速度
仅在位置模式有效（其
他模式固定为第 1 增
益）：
在上次第 1 增益时，实
际速度的绝对值超过
（等级+滞环）[rpm]，
切换到第 2 增益；
在上一次第 2 增益时，
际速度的绝对值不到
（等级-滞环）[rpm]的
状态再等待 P1-15 都
保持在这种状态时，返
回第一增益。
有效
有效
（rpm）
有效
（rpm
）
A
位置指
令+实
际速度
仅在位置模式有效（其
他模式固定为第 1 增
益）：
在上次第 1 增益时，如
果位置指令不为 0，切
换到第 2 增益；
在上次第 2 增益时，位
置指令为 0 的状态在
等待时间 P1-15 内，保
持第 2 增益；
当位置指令为 0，且等
待时间 P1-15 到，若实
际速度的绝对值不到
（等级）[rpm]时，速
度积分时间常数固定
在第 2 速度环积分时
间常数（P1-06），其
他返回到第 1 增益；若
实际速度的绝对值不
到（等级-滞环）[rpm]
时，速度积分也返回到
第 1 速度环积分时间
常数（P1-02）
有效
有效
（rpm）
有效
（rpm
）
