DS5K2 系列伺服驱 动器用户手册 1 伺服系统的 选型 2 1. 伺服系统的 选型 1.1 伺服驱动器 选型 1.1.1 型号命名 1.1.2 铭牌说明
DS5K2 系列伺服驱动器用户手册 产品到货时的确认
1
►►
产品到货时的确认
产品到货后，请就以下几个方面确认产品的完好性。
确认项目
备注
到货的产品是否与所定型号相符？
请根据伺服电机、伺服单元的铭牌进行确认。
伺服电机的旋转轴是否运行顺利？
能用手轻轻转动属正常。带抱闸的电机则不转动。
是否有破损的地方？
请从外表整体检查是否有因运输等引起的损伤。
是否有螺丝松动的地方？
用螺丝刀检验是否有松动的地方。
电机代码是否一致？
检查驱动器U3-70和电机标签的电机代码是否一致。
如上述所列项目有不妥之处，请及时与本产品的代理商、办事处或信捷公司的销售部门联系。
DS5K2 系列伺服驱动器用户手册 1 伺服系统的选型
2
1. 伺服系统的选型
1.1 伺服驱动器选型

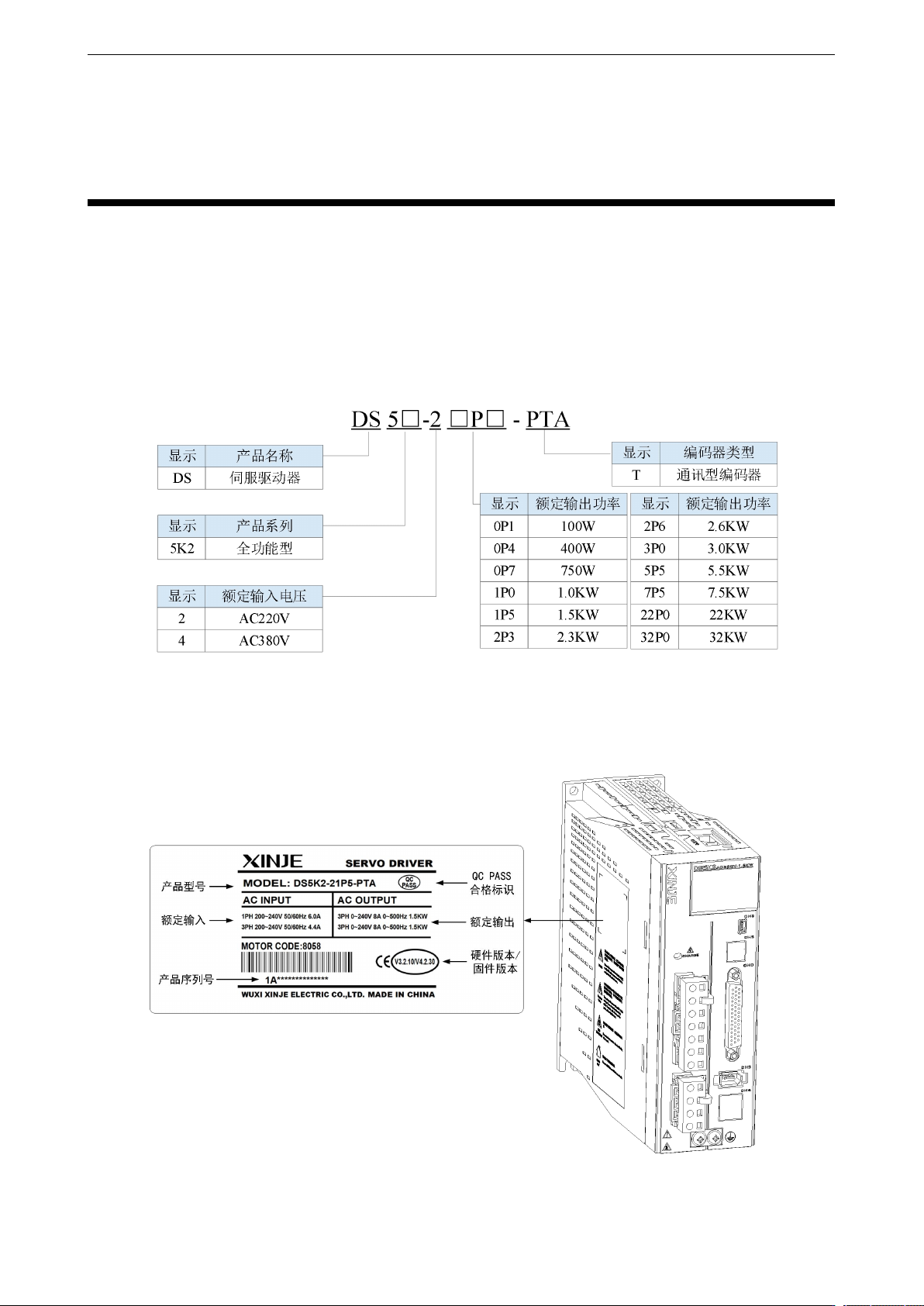

1.1.1 型号命名
1.1.2 铭牌说明
DS5K2 系列伺服驱动器用户手册 1 伺服系统的选型
3

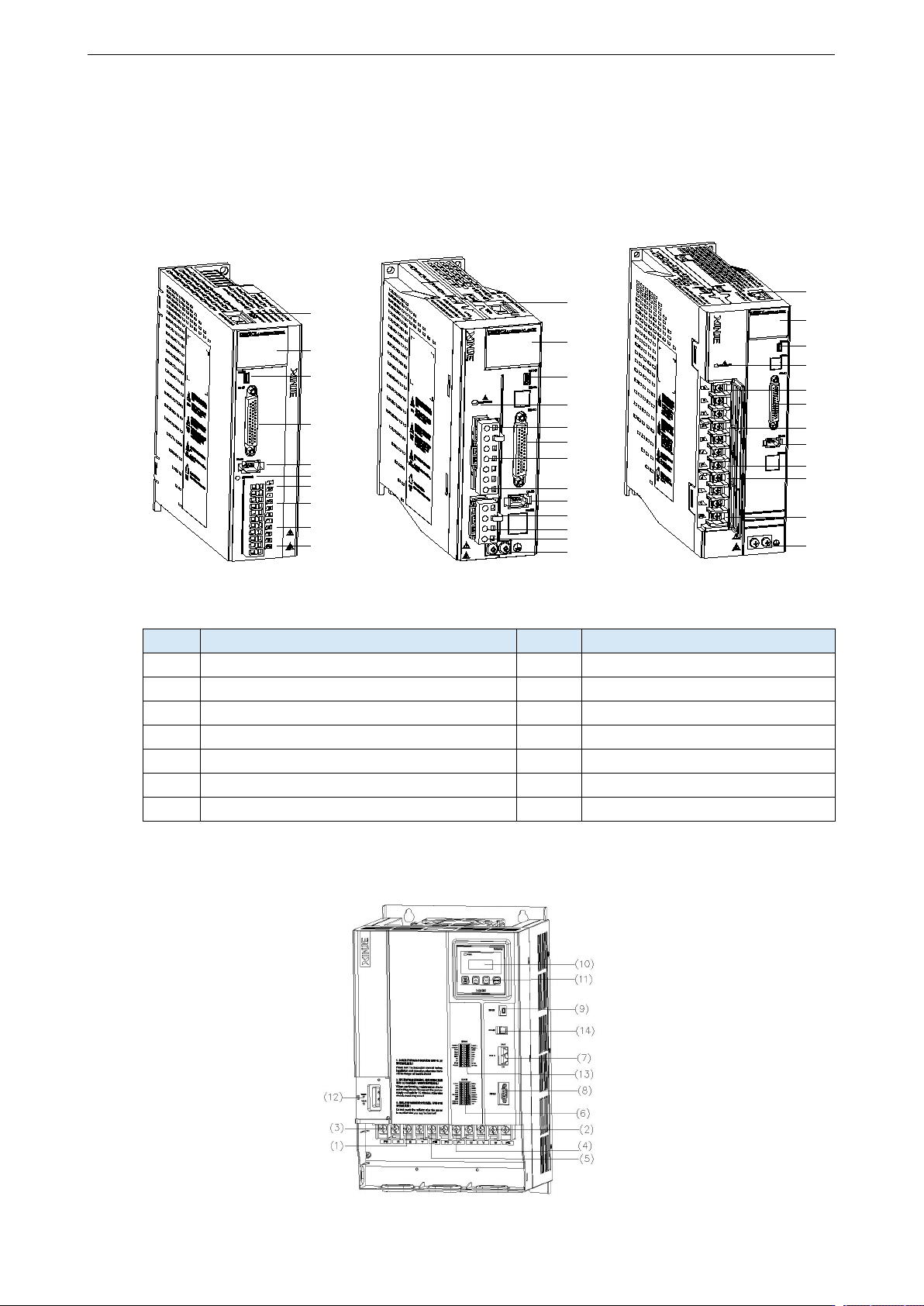

1.1.3 各部分说明
0.1kW~7.5kW 伺服驱动器
（1）
（2）
（7）
（5）
（4）
（8）
（9）
（10）
（12）
（11）
（1）
（2）
（7）
（5）
（4）
（8）
（9）
（10）
（12）
（11）
（3）
（13）
（6）
（1）
（2）
（7）
（5）
（4）
（8）
（9）
（10）
（12）
（11）
（3）
（6）
0.1~0.75kW 1~3kW 5.5/7.5kW
编号
名称
编号
名称
（1）
L/N、L1/L2/L3、R/S/T主回路电源输入端子
（8）
CN2：编码器通讯口
（2）
P+、D、C制动电阻连接端子
（9）
CN0：输入输出控制端口
（3）
P+、P-母线端子
（10）
CN3：RS232通讯口
（4）
U、V、W伺服电机动力端子
（11）
驱动器显示面板
（5）
PE电机接地端子
（12）
CN4：RS485通讯口
（6）
驱动接地端子
（13）
接线辅助卡扣
（7）
CHARGE母线电压指示灯
22kW、32kW 伺服驱动器
