DS5K2 系列伺服驱动器用户手册 7 伺服增益的调整
202
原点开关、负限位未分配时，Homing error = 1。
机械原点：原点开关
减速点：原点开关

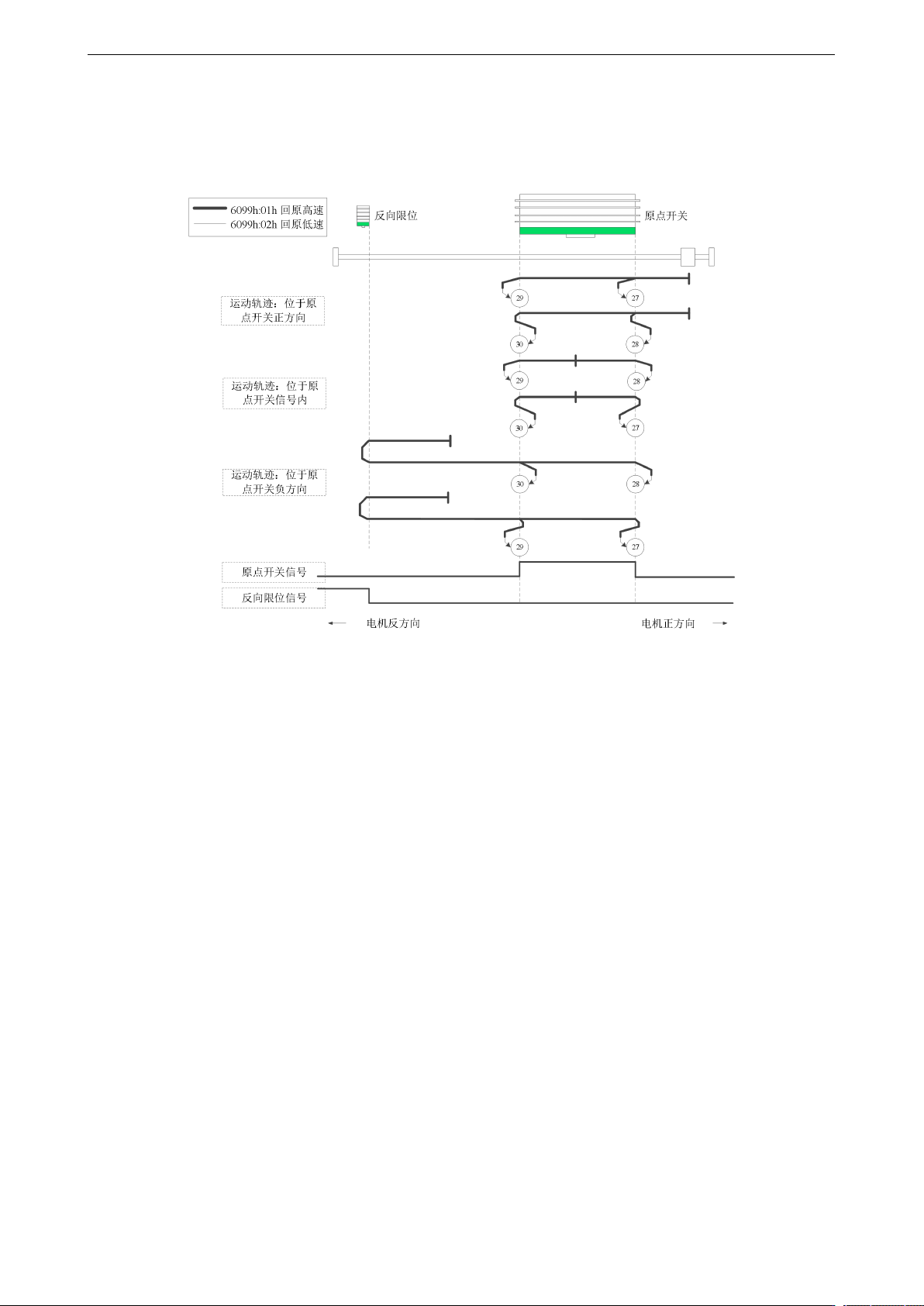

使用原点开关信号、反向限位信号回原
6098h=27 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，自
动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，换向，寻找
原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，遇到原点开关下降沿后停
机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关下降
沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，遇到原
点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升沿
后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关下降沿后停机。
6098h=28 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，自
动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，减速，换向，
以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关下降
沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升沿
后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，遇到原点
开关上升沿后停机。
DS5K2 系列伺服驱动器用户手册 7 伺服增益的调整
203
6098h=29 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，自
动换向高速运行，遇到原点开关上升沿后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h
的回原速度正向运行，遇到原点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关下降
沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升沿
后，继续向前，直至遇到原点开关下降沿，减速，换向，以 6099h:02h 的回原速度正向运行，遇到
原点开关上升沿后停机。
6098h=30 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，自
动换向高速运行，遇到原点开关上升沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到
原点开关下降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关下降
沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，遇到原
点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升沿
后，继续向前，直至遇到原点开关下降沿，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h
的回原速度反向运行，遇到原点开关下降沿后停机。

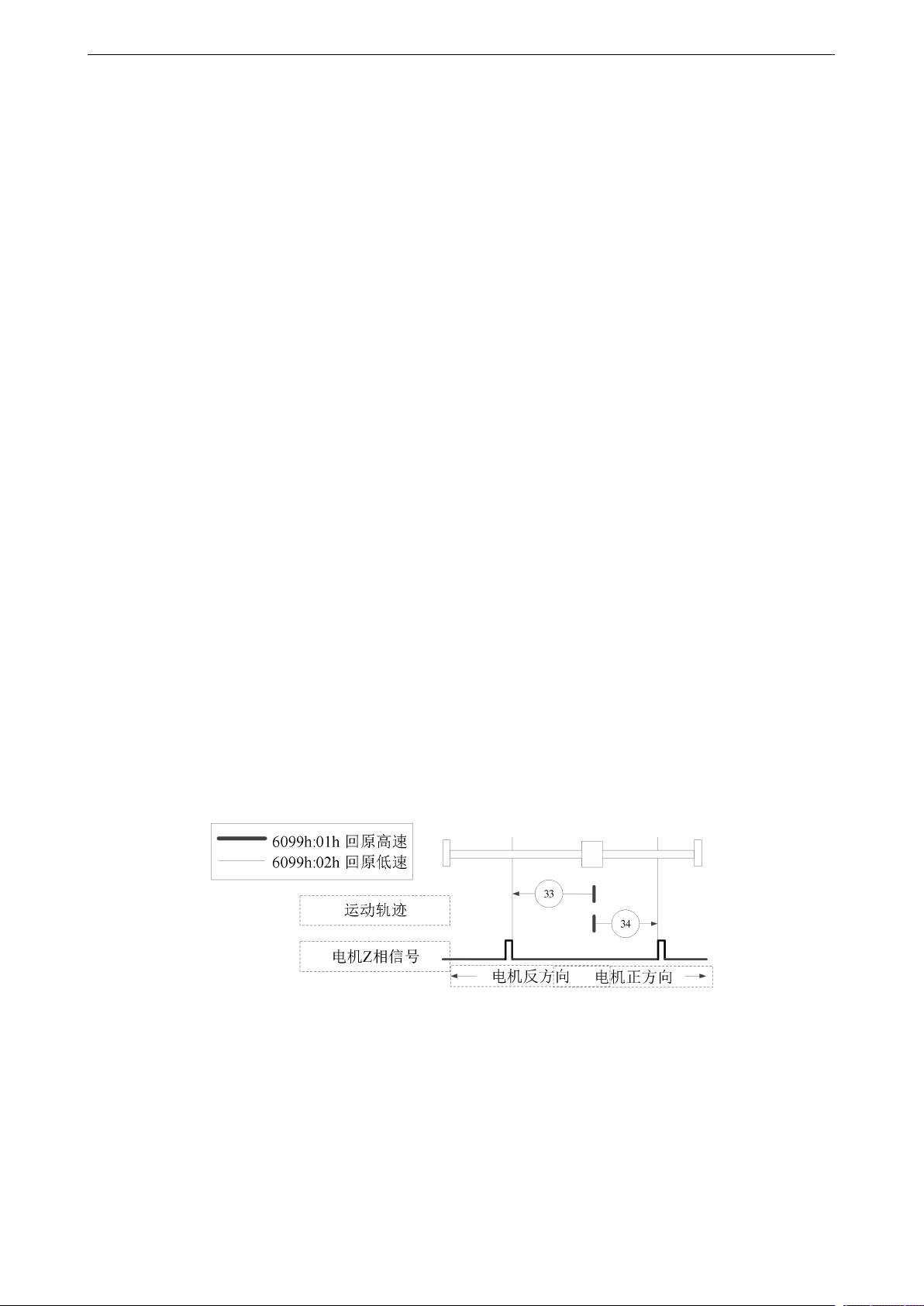

方式（6098h=33、34）：
使用方法 33 或 34，回原点方向分别为负值或正值。原始位置位于选定方向的附近的 Z 相处。
机械原点：电机 Z 相信号
减速点：无
原点在 Z 相信号上
6098h=33 动作说明：
开始回原时，以 6099h:02h 的回原速度反向运行，遇到第一个电机 Z 相信号停机。
6098h=34 动作说明：
开始回原时，以 6099h:02h 的回原速度正向运行，遇到第一个电机 Z 相信号停机。
方式 35（6098h=35）、37（6098h=37）：
DS5K2 系列伺服驱动器用户手册 7 伺服增益的调整
204
在回原 35，37 的模式下，触发原点回零动作后，当前位置即为原点。
机械原点：触发位置
所有回原方式均需通过回原动作指令触发后生效。
7. 伺服增益的调整
7.1 伺服增益调整概述
7.1.1 概述和流程
伺服驱动器需要尽量快速、准确的驱动电机，以跟踪来自上位机或内部设定的指令。为达到这一要
