DS5K2 系列伺服驱 动器用户手册 4 操作面板的 使用 63 4.4 F 组辅 助功能参数 4.4.1 F0 组操作 功能代码 说明 功能代码 说明 F0-00 清除报警 F0-08 面板外部指令 自整定 F0-01 参数恢复出厂 F0-09 面板内部指令 自整定 F0-02 清除位置偏差 F0-10 面板振动抑制 1 F0-04 清除历史报警 记录 F0-11 面板振动抑制 2 F0-07 面板惯量辨识 F0-12 面板振动抑制 …
DS5K2 系列伺服驱动器用户手册 4 操作面板的使用
62
U0-88 显示状态
含义
0021——读编码器电机参数成功，但参数值是 0，设置 P0-53 后使用。
0031——读编码器电机参数成功，但损坏（CRC 校验出错），设置
P0-53 后使用。
0042——读编码器电机参数失败，设置 P0-53 后使用。
DS5K2 系列伺服驱动器用户手册 4 操作面板的使用
63
4.4 F 组辅助功能参数
4.4.1 F0 组操作
功能代码
说明
功能代码
说明
F0-00
清除报警
F0-08
面板外部指令自整定
F0-01
参数恢复出厂
F0-09
面板内部指令自整定
F0-02
清除位置偏差
F0-10
面板振动抑制 1
F0-04
清除历史报警记录
F0-11
面板振动抑制 2
F0-07
面板惯量辨识
F0-12
面板振动抑制（快速 FFT）
1、清除报警（F0-00）
设置 F0-00=1，即可对报警状态进行复位。当发生报警时，请先消除报警原因，然后再清除报警。
2、参数恢复出厂（F0-01）
使能关闭条件下，设置 F0-01=1，按 ENTER 确认后，则参数恢复出厂已完成，不需要重新断电。
3、清除位置偏差（F0-02）
设置 F0-02=1，可对偏差清除。
4、清除历史报警记录（F0-04）
设置 F0-04=1，可清除历史报警记录 U1-14～U1-53。
5、面板惯量辨识（F0-07）
参考面板惯量辨识 操作步骤 6.3.4。
6、面板外部指令自整定（F0-08）
参考外部指令自整定自动调整 6.4.5。
7、面板内部指令自整定（F0-09）
参考内部指令自整定 操作步骤 6.4.4。
8、面板振动抑制（F0-10、F0-11）
参考振动抑制 操作步骤 6.7.3。
9、面板振动抑制（F0-12）
参考振动抑制 操作步骤 6.7.6。
DS5K2 系列伺服驱动器用户手册 4 操作面板的使用
64

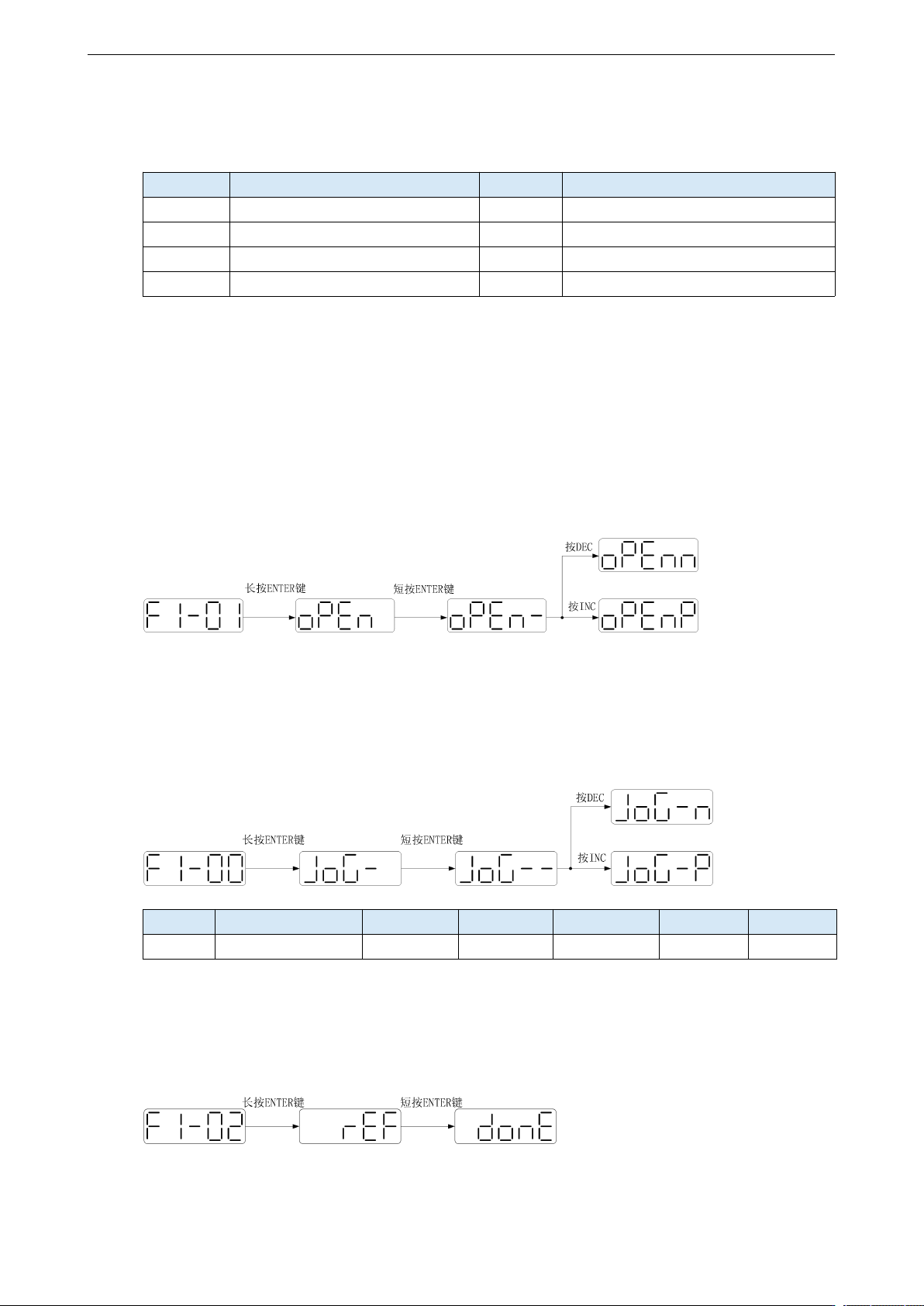

4.4.2 F1 组操作
功能代码
说明
功能代码
说明
F1-00
点动
F1-04
Tref（转矩模拟量）校零
F1-01
试运行
F1-05
软件使能
F1-02
电流采样校零
F1-06
绝对值编码器位置清除
F1-03
Vref（转速模拟量）校零
-
-
1、试运行（F1-01）
进入试运行模式前请先确认电机轴未连接到机械上！
当伺服驱动器连接非原配编码器线或动力线后，应先进入试运行模式以验证编码器端子或动力端子
连接正确。
试运行主要对动力线以及编码器反馈线路进行检查，确定连接是否正常。按下述操作电机可正常实
现正反转，若电机轴出现抖动或者提示报警要立即断开电源，重新检查接线情况。
2、点动操作（F1-00）
进入点动模式前请先确认在电机空轴时的试运行动作正常，以确定伺服接线是正确的。
点动模式需要驱动器处于bb空闲状态！内部由速度模式控制，P3-09和P3-10控制加减速时间。
参数
含义
出厂设定
单位
设定范围
修改
生效
P3-18
JOG 点动速度
100
1rpm
0～1000
伺服 OFF
即时
3、电流采样校零（F1-02）
当伺服驱动器自更新完毕，或长时间后电机运转不平稳时，建议用户进行电流检测偏移量自动调整。
按下 STATUS/ESC 键退出此功能。
