DS5K2 系列伺服驱动器用户手册 9 Modbus-RTU 通讯
270

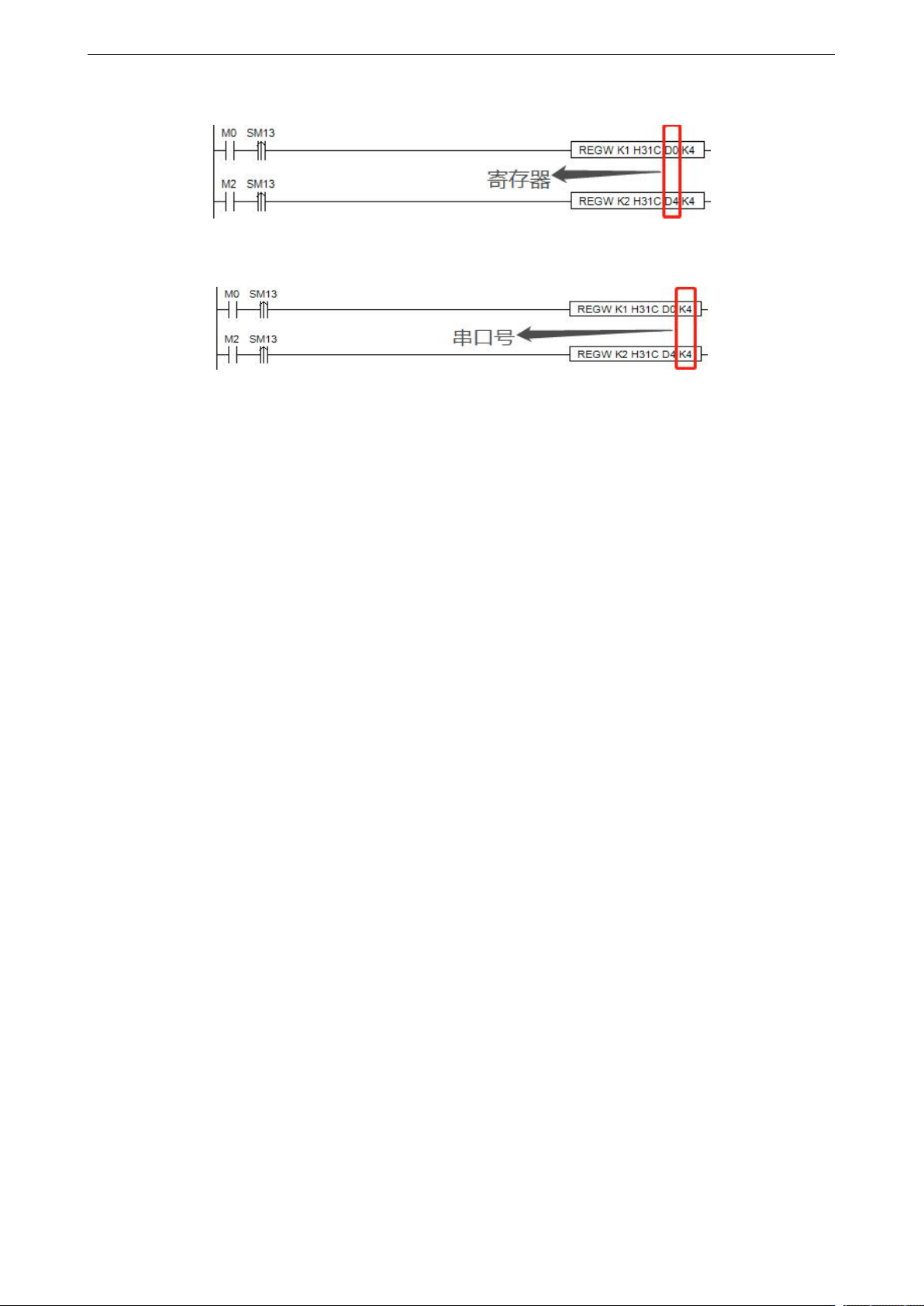

3)寄存器:用于放置写入地址的参数值。
4)串口号:PLC RS485 的串口号
DS5K2 系列伺服驱动器用户手册 附录
271
附录
附录 1. P 组功能参数一览表
修改及生效时机:
“○”代表伺服 bb 时修改,立即生效;
“√”代表随时可更改,立即生效;
“●”代表伺服 bb 时修改,需要重新上电生效;
“△”代表随时可更改,电机未在旋转时生效;
“▲”代表随时可修改,需要重新上电生效。
对于十六进制设定的参数,在设定值前加前缀“n.”,表示当前设定值为十六进制数
参数的构成:
P0-XX:
参数
功能描述
单位
出厂
默认值
取值
范围
生效
时机
适用
范围
参照
章节
P0-01
控制模
1
1:内部转矩模式
2:外部模拟量转矩模式
3:内部速度模式
4
:外部模拟量速度模式
5
:内部位置模式
6
:外部脉冲位置模式
7:外部脉冲速度模式
-
6
1~10
1|2|3|4|5|6|7
5.1.1
P0-02
控制模
2
(同上)
-
6
1~10
1|2|3|4|5|6|7
5.1.1
P0-03
使能模
0
:不使能
1IO 使能
2:软件使能
3:总线使能
-
1
0~3
1|2|3|4|5|6|7
5.2.2
P0-04
刚性等级
-
<=20P713
>=21P011
0~41
1|2|3|4|5|6|7
7.3.3
P0-05
旋转方向定义
-
0
0~1
1|2|3|4|5|6|7
5.2.3
DS5K2 系列伺服驱动器用户手册 附录
272
参数
功能描述
单位
出厂
默认值
取值
范围
生效
时机
适用
范围
参照
章节
0
:正模式
1
:反模式
P0-07
第一惯量比
1%
200
0~50000
1|2|3|4|5|6|7
7.2.1
P0-09.0
输入脉冲指令正方向
0
:正向脉冲计数
1
:反向脉冲计数
-
0
0~1
6|7
5.3.2
P0-09.2
输入脉冲指令滤波配置
-
3
0~4
6|7
5.3.2
P0-10.0
0
CW/CCW
1
AB
(外部脉冲速度模
式下不支持)
2P+D
-
2
0~2
6|7
5.3.2
P0-10.1
高速脉冲信号有效边沿
0:下降沿有效
1:上升沿有效
-
0
0~1
6|7
5.3.2
P0-11
P0-12
每圈指令脉冲数
0:采用电子齿轮比方式
0:电机旋转一圈需要
指令脉冲的数
1 pul
10000
0~99999999
5|6
5.3.1.1
P0-13
电子齿轮分子
-
1
0~65535
(模式 6
(模式 5
5|6
5.3.1.1
P0-14
电子齿轮分母
-
1
0~65535
5|6
5.3.1.1
P0-15
额定转速对应脉冲频率
100Hz
1000
1~10000
7
5.4.3.2
P0-16
速度指令脉冲滤波时间
0.01ms
100
0~10000
7
5.4.3.3
P0-17
分频输出使能开关
4230
及以上版本支持)
-
1
0~1
所有
5.8
P0-18
编码器每圈反馈脉冲数
(低位)
0
2500
0~9999
所有
5.8
P0-19
编码器每圈反馈脉冲数
(高位)
10000
0
0~9999
所有
5.8
P0-20
编码器反馈输出脉冲分
频(分子)
-
1
0~65535
所有
5.8
P0-21
编码器反馈输出脉冲分
频(分母)
-
1
0~65535
所有
5.8
P0-23
脉冲偏差限值
0.01
2000
0~65535
5|6
5.3.1.6
P0-24
放电电阻功率保护方式
0
:累计放电时
1:平均功率模式 1
2平均功率模式 2未完
善,不建议使用)
-
0
0~2
1|2|3|4|5|6|7
5.2.6
P0-25
放电电阻功率
W
1~65535
1|2|3|4|5|6|7
5.2.6
P0-26
放电电阻值
Ω
1~500
1|2|3|4|5|6|7
5.2.6
P0-27
伺服关使能停机模式
-
0
0~5
1|2|3|4|5|6|7
5.2.4
