DS5K2 系列伺服驱动器用户手册 3 伺服系统的配线
41
3.1 接线端子介绍
3.1.1 伺服驱动器端子排布

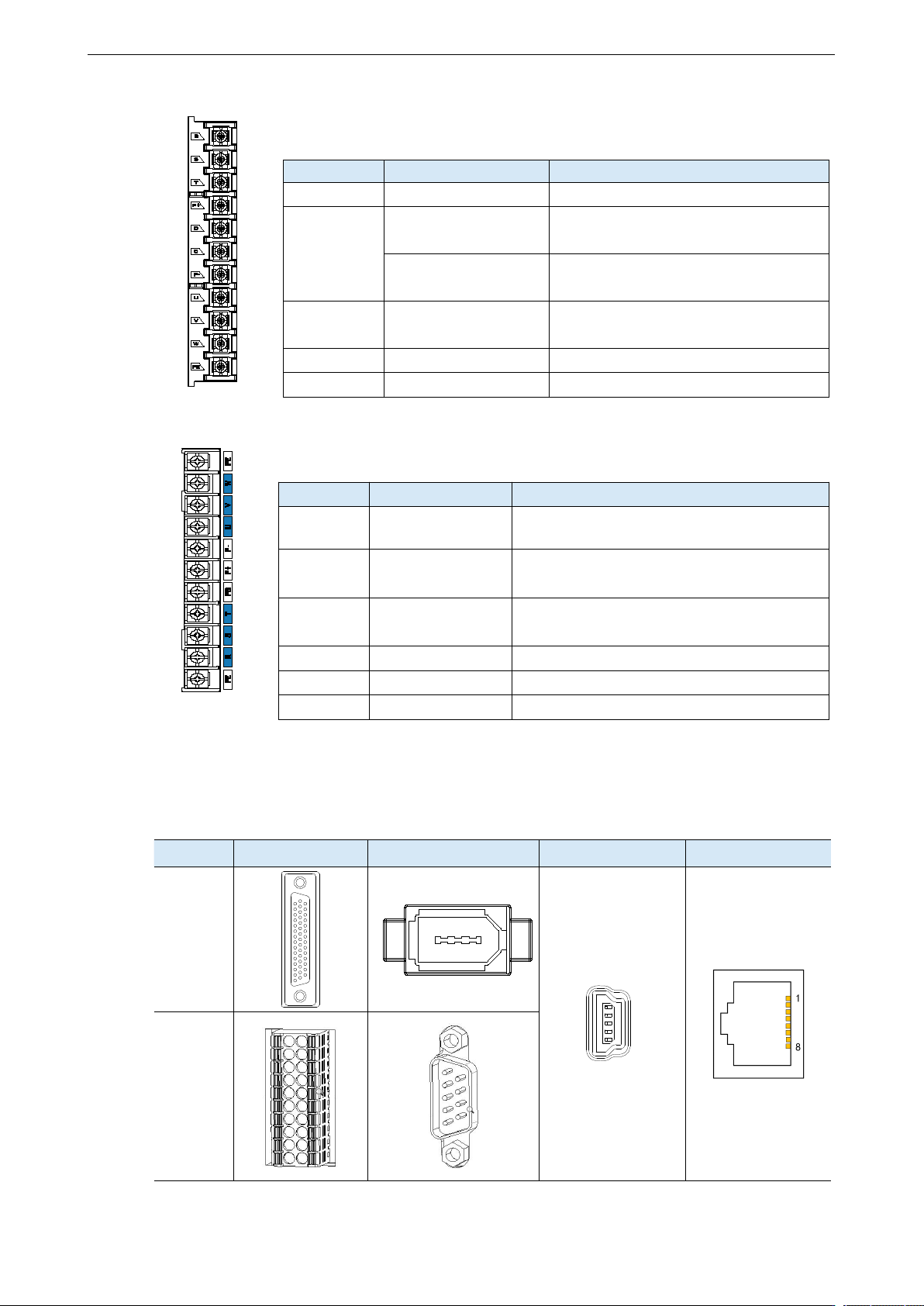

3.1.2 主电路端子及说明
DS5K2-20P1-PTA、DS5K2-20P4-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
L、N
主电路电源输入端子
单相交流 200～240V，50/60Hz
●
空引脚
-
P+、C
使用外置制动电阻
将制动电阻接至 P+和 C 端子；
P0-25=功率值，P0-26=电阻值
U、V、W
电机连接端子
与电机相连接
PE
电机接地端子
与电机接地端子连接，进行接地处理
DS5K2 系列伺服驱动器用户手册 3 伺服系统的配线
42
DS5K2-20P7-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
L、N
主电路电源输入端子
单相交流 200～240V，50/60Hz
●
空引脚
-
P+、D、C
使用内置制动电阻
短接 P+和 D 端子、P+和 C 断开。
使用外置制动电阻
将制动电阻接至 P+和 C 端子、P+和 D
短接线拆掉；
P0-25=功率值，P0-26=电阻值
U、V、W
电机连接端子
与电机相连接
PE
电机接地端子
与电机接地端子连接，进行接地处理
DS5K2-21P0-PTA、DS5K2-21P5-PTA、DS5K2-22P3-PTA、
DS5K2-22P6-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
L1、L2、L3
主电路电源输
入端子
三相（L1·L2·L3）交流 200～240V，50/60Hz
或单相（L1·L3）交流 200～240V，50/60Hz
P+、D、C
使用内置制动
电阻
短接 P+和 D 端子、P+和 C 断开
使用外置制动
电阻
将制动电阻接至 P+和 C 端子、P+和 D 短接
线拆掉；
设置 P0-25=功率值，P0-26=电阻值
P+、P-
母线端子
可以测出母线的实时电压，请注意危险
U、V、W
电机连接端子
与电机相连接
PE
电机接地端
与电机接地端子连接，进行接地处理
DS5K2-41P0-PTA、DS5K2-41P5-PTA 、DS5K2-42P3-PTA、
DS5K2-43P0-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
R、S、T
主电路电源输
入端子
三相交流 380～440V，50/60Hz
P+、D、C
使用内置制动
电阻
短接 P+和 D 端子、P+和 C 断开
使用外置制动
电阻
将制动电阻接至 P+和 C 端子、P+和 D 短接
线拆掉；
设置 P0-25=功率值，P0-26=电阻值
P+、P-
母线端子
可以测出母线的实时电压，请注意危险
U、V、W
电机连接端子
与电机相连接
PE
电机接地端
与电机接地端子连接，进行接地处理
DS5K2 系列伺服驱动器用户手册 3 伺服系统的配线
43
DS5K2-45P5-PTA、DS5K2-47P5-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
R、S、T
主电路电源输入端子
三相交流 380～440V，50/60Hz
P+、D、C
使用内置制动电阻
短接 P+和 D 端子、P+和 C 断开
（该型号无内置制动电阻，不支持）
使用外置制动电阻
将制动电阻接至 P+和 C 端子；
设置 P0-25=功率值，P0-26=电阻值
P+、P-
母线端子
可以测出母线的实时电压，请注意危
险
U、V、W
电机连接端子
与电机相连接
PE
电机接地端
与电机接地端子连接，进行接地处理
DS5K2-422P0/432P0-PTA
按照从上到下的顺序，主电路端子功能依次如下：
端子
功能
说明
PE
驱动器接地端子
驱动器进行接地处理，请上电前确认良好
接地
R、S、T
主电路电源输入
端子
三相交流 380～440V，50/60Hz
PB、P+
使用外置制动电
阻
使用外置制动电阻时，将制动电阻接至 P+
和 PB 端子
P+、P-
母线端子
可以测出母线的实时电压，请注意危险
U、V、W
电机连接端子
与电机相连接
PE
接地端子
进行接地处理，请上电前确认良好接地
3.1.3 CN0 ~ CN4 端子说明
机型
CN0-控制端子
CN2-编码器连接端子
CN3-232 通讯端子
CN4-485 通讯端子
7.5kW 及
以下
1 3 5
2 4 6
5
1
22kW 及
以上
