DS5K2 系列伺服驱动器用户手册 4 操作面板的使用
57
简码显示内容
显示内容
禁止正转驱动状态
P-OT ON状态。请参照5.2.4节。
禁止反转驱动状态
N-OT ON 状态。请参照 5.2.4 节。
控制模式 2 为空
当为位置控制模式时
位数显示内容
位数据
显示内容
P5-38
定位结束（/COIN）
位置控制时，当给定位置与实际位置相同时，亮灯。
定位完成宽度：P5-00（单位：指令脉冲）
P5-36
接近（/NEAR）
位置控制时，当给定位置与实际位置相同时，亮灯。
接近信号宽度：P5-06
P5-40
旋转检测（/TGON）
当电机转速高于旋转检测速度时，亮灯。
旋转检测速度：P5-03（单位：rpm）
简码显示内容
简码显示内容
显示内容
待机状态中
伺服OFF状态。（电机处于非通电状态）
运行中
伺服使能状态。（电机处于通电状态）
需要复位状态
伺服需要重新上电。
禁止正转驱动状态
P-OT ON状态。请参照5.2.4节。
禁止反转驱动状态
N-OT ON 状态。请参照 5.2.4 节。
控制模式 2 为空
DS5K2 系列伺服驱动器用户手册 4 操作面板的使用
58
4.3 U 组监控参数
U0-21输入信号的状态
U0-21输入信号1分配
段码
说明
段码
说明
1
/S-ON 伺服使能信号
2
/P-CON 比例动作指令
3
/P-OT 禁止正转驱动
4
/N-OT 禁止反转驱动
5
/ALM-RST 警报清除
6
/P-CL 正转侧外部转矩限制
7
/N-CL 反转侧外部转矩限制
8
/SPD-D 内部设定速度选择
9
/SPD-A 内部设定速度选择
10
/SPD-B 内部设定速度选择
通过通讯读取状态时，读取的二进制数从右向左依次与/S-ON，/P-CON 位置对应，0
代表该位置信号没有输入，1 代表该位置信号有输入。例：0x0001 表示/S-ON 有输入，
0x0201 表示/S-ON 和/SPD-B 有输入。
U0-22输入信号的状态
DS5K2 系列伺服驱动器用户手册 4 操作面板的使用
59
U0-22输入信号2分配
段码
说明
段码
说明
11
/C-SEL 控制方式选择
12
/ZCLAMP 零箝位
13
/INHIBIT 指令脉冲禁止
14
/G-SEL 增益切换
15
/CLR 脉冲清除
16
/CHGSTP 换步
17
保留
18
保留
19
保留
20
保留
通过通讯读取状态时，读取的二进制数从右向左依次与/C-SEL，/ZCLAMP 位置对应，
0 代表该位置信号没有输入，1 代表该位置信号有输入。例：0x0001 表示/ C-SEL 有
输入，0x0009 表示/ C-SEL 和/G-SEL 有输入。

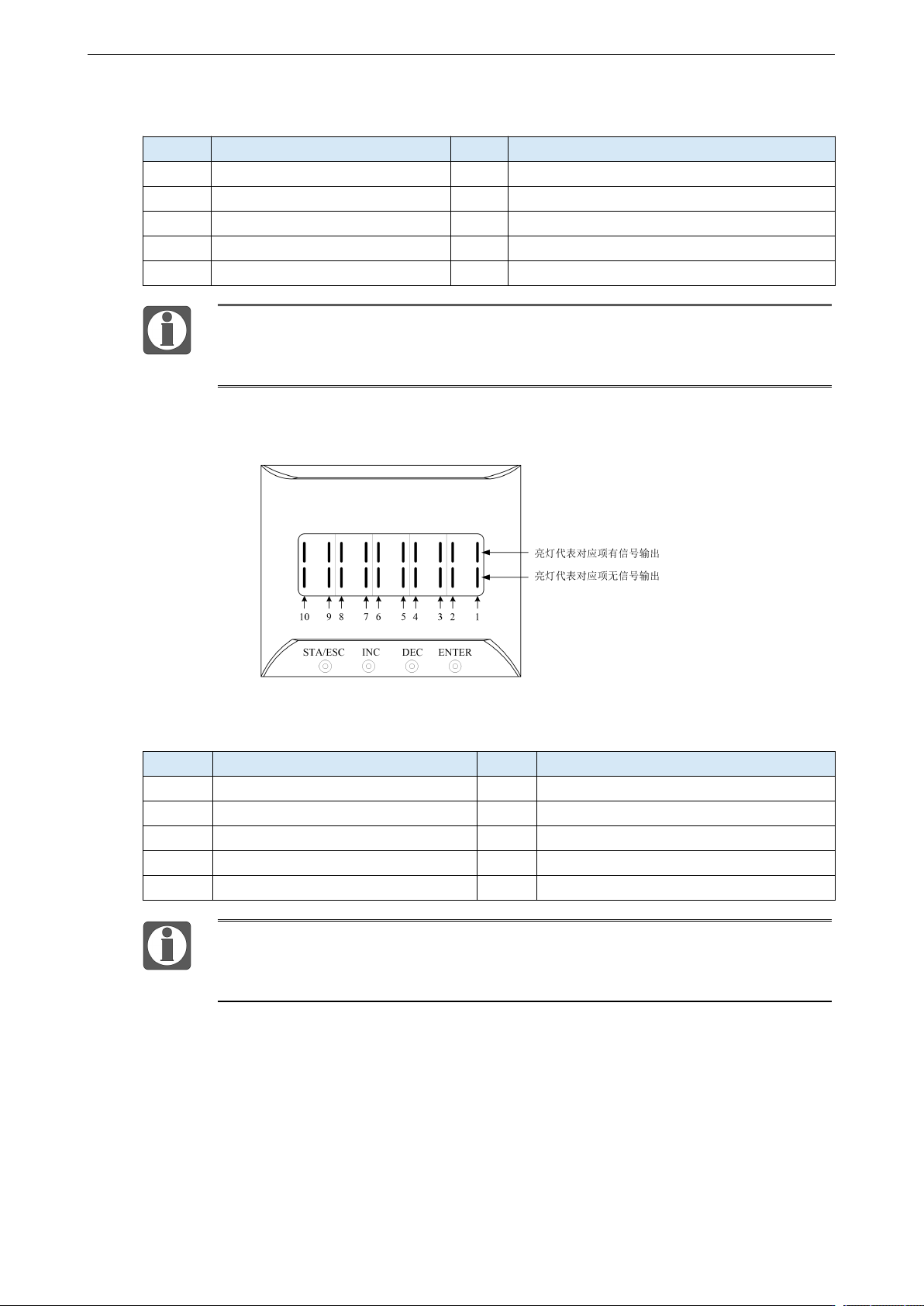

U0-23输出信号的状态
U0-23输出信号1分配
段码
说明
段码
说明
1
定位完成保持（/COIN_HD）
2
定位结束（/COIN）
3
同速检测（/V-CMP）
4
旋转检测（/TGON）
5
准备就绪（/S-RDY）
6
转矩限制（/CLT）
7
速度限制检测（/VLT）
8
制动器联锁（/BK）
9
警告（/WARN）
10
输出接近（/NEAR）
通过通讯读取状态时，读取的二进制数从右向左依次与/COIN_HD，/COIN 位置对应，
0 代表该位置信号没有输出，1 代表该位置信号有输出。例：0x0001 表示/ COIN_HD
有输出，0x0201 表示/ COIN_HD 和/ NEAR 有输出。
