DS5K2 系列伺服驱 动器用户手册 2 伺服系统的 安装 20 2. 伺服系统的 安装 2.1 伺服驱动器 的安装 2.1.1 安装场所 请安装在无日 晒雨淋的安装柜内 ； 请勿在有硫化 氢、 氯气、 氨、 硫磺、 氯化性气 体、 酸 、 碱、 盐等腐蚀性及 易燃性气体环境、 可 燃物等附近使 用本产品； 请不要安 装在高温、潮湿、 有灰尘、有金属粉 尘的环境下； 请将驱动 器安装在无振动场 所。 2.1.2 环境条件…
DS5K2 系列伺服驱动器用户手册 1 伺服系统的选型
19
伺服驱动器型号
驱动器功
率(kW)
额定电流
（A）
最大电流
（A）
推荐规格
生产
厂家
型号
额定电流
（A）
DS5K2-22P6-PTA
2.6
10.5
29.93
FT430-30
30
DS5K2-41P0-PTA
1.0
3.2
9.6
FT430-10
10
DS5K2-41P5-PTA
1.5
5.5
13.75
FT430-10
10
DS5K2-42P3-PTA
2.3
8.5
21.25
FT430-20
20
DS5K2-43P0-PTA
3.0
11
29.7
FT430-20
20
DS5K2-45P5-PTA
5.5
20
50
FT430-30
30
DS5K2-47P5-PTA
7.5
25
62.5
FT430-40
40
DS5K2-422P0-PTA
22
43.5
108.75
FT430-80
80
DS5K2-432P0-PTA
32
62
124
FT430-100
100
1.5.5 磁环和磁扣
磁环通常安装在驱动器的输入或输出侧附近，建议尽量贴近驱动器本体安装。
当配置在输入侧时，其核心作用是消除电源线路中的传导性电磁干扰；而安装在输出侧时，则能
有效抑制驱动器运行时产生的高频辐射干扰，并同步降低电动机轴承中的寄生电流。
对于特定工况下出现的漏电流异常现象以及控制信号线受电磁干扰等问题，可采用环形磁芯或带
卡扣式磁芯组件进行针对性处理，前者适用于绕线安装，后者便于快速部署在线缆上。
DS5K2 系列伺服驱动器用户手册 2 伺服系统的安装
20
2. 伺服系统的安装
2.1 伺服驱动器的安装
2.1.1 安装场所
请安装在无日晒雨淋的安装柜内；
请勿在有硫化氢、氯气、氨、硫磺、氯化性气体、酸、碱、盐等腐蚀性及易燃性气体环境、可
燃物等附近使用本产品；
请不要安装在高温、潮湿、有灰尘、有金属粉尘的环境下；
请将驱动器安装在无振动场所。
2.1.2 环境条件
项目
描述
使用环境温度
-10~40℃（不能超过 45℃，环境温度超过 45℃，每升高 5℃，需降额 5%~10%）
使用环境湿度
20~90%RH（不结露）
储存温度
-20~60℃
存储湿度
20~90%RH（不结露）
耐振动
不大于 4.9m/s
2
海拔高度
不高于 1000m，高于 1000m 时请降额使用（每高 100m 降额 1%）
2.1.3 安装标准

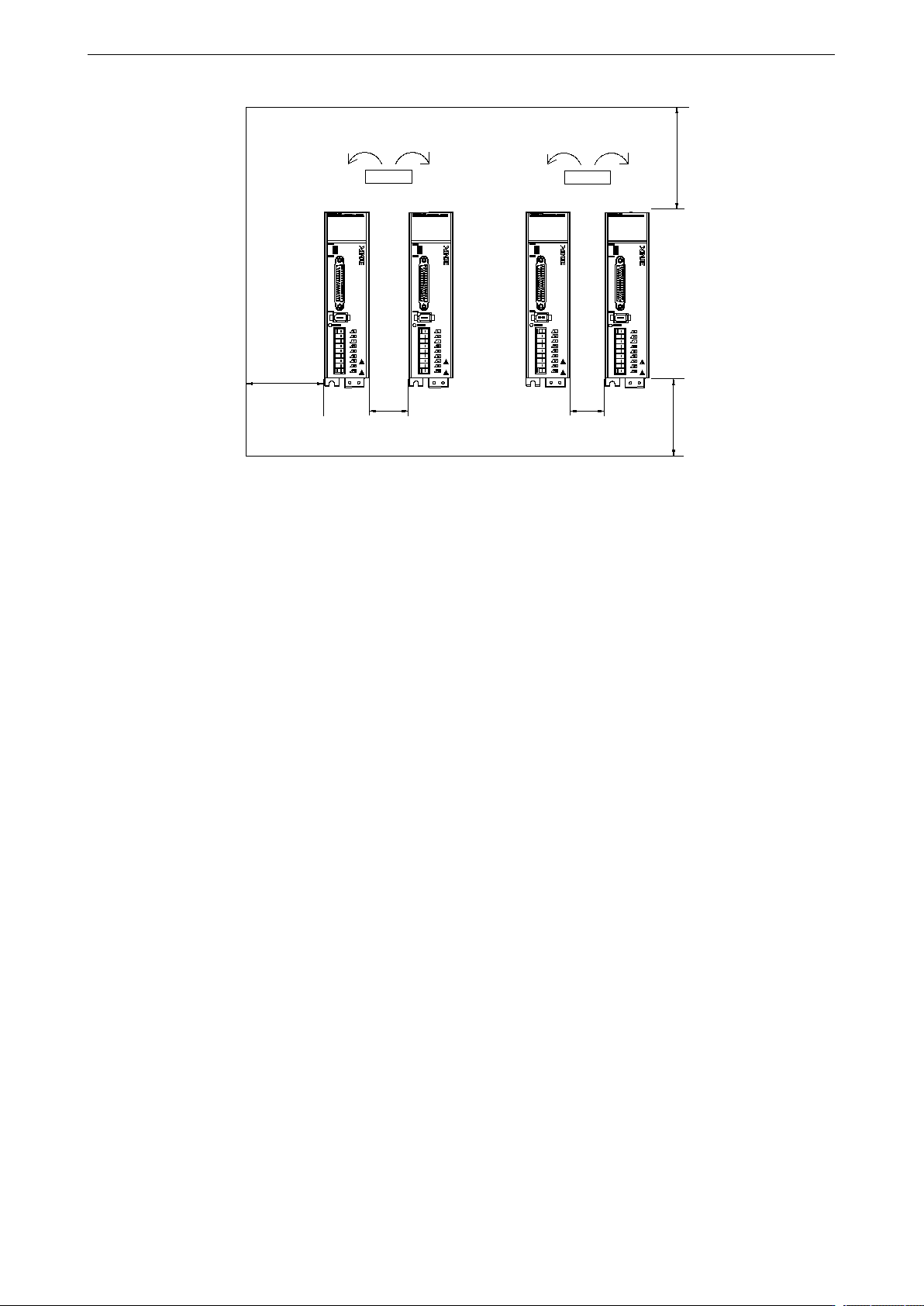

请务必遵守下图所示的控制柜内的安装标准，该标准适用于将多个伺服驱动器并排安装在控制柜内
的场合（以下简称“并排安装时”）。
以3kW及以下驱动器为例：
DS5K2 系列伺服驱动器用户手册 2 伺服系统的安装
21
30mm以上
50mm以上
风扇
风扇
10mm以上
10mm以上
50mm以上
并排安装时
如上图所示，在安装柜内并排安装驱动器时：
3kW 及以下驱动器在横向两侧各留 10mm 以上，在纵向两侧各留 50mm 以上的空间；
5.5kW~7.5kW 驱动器在横向两侧各留 40mm 以上，在纵向两侧各留 80mm 以上的空间；
22kW 及以上驱动器需横向两侧距离安装柜 50mm 以上，纵向两侧距离安装柜 100mm 以上。
另外，为了不使伺服驱动器的环境温度出现局部过高的现象，需使控制柜内的温度保持均匀。
伺服驱动器的朝向
安装时，请使伺服驱动器的正面（操作人员的实际安装面）面向操作人员，并使其垂直于墙壁。对
于底部配有制动电阻的驱动器，请注意安装面的散热，避免驱动器过热，产生火灾。
冷却
为保证能够通过风扇以及自然对流进行冷却，请参照上图，在伺服驱动器的周围留有足够的空间。
控制柜内的环境条件
伺服驱动器的工作环境温度：-10～40℃（不能超过 45℃，环境温度超过 45℃，每升高 5℃，
需降额 5%~10%）。
湿度：90%RH（相对湿度）以下。
震动：4.9m/s
2
。
请不要使其发生冻结、结露等现象。
为了保证长期使用的可靠性，请在低于 50℃的环境温度条件下使用。
