Στη συνέχεια μετρήστε το μήκος, το πλάτος και το ύψος το ένα

μετά το άλλο, όπως κατά τη μέτρηση μηκών. Η ακτίνα λέιζερ

παραμένει ενεργός μεταξύ των τριών μετρήσεων.

Μετά το πέρας της τρίτης μέτρησης

υπολογίζεται αυτόματα ο όγκος και το

αποτέλεσμα εμφανίζεται στη γραμμή

αποτελεσμάτων c. Οι μεμονωμένες τι-

μές μέτρησης βρίσκονται στις γραμμές

τιμών μέτρησης a.

Τιμές μεγαλύτερες από 999999 m

δεν δείχνονται. Στην οθόνη εμφανίζο-

νται «ERROR» και «––––». Διαιρέστε τον υπό μέτρηση όγκο

σε μικρά τμήματα, υπολογίστε ξεχωριστά τα τμήματα αυτά και

στη συνέχεια συκεντρώστε τα.

Έμμεση μέτρηση μηκών (βλέπε εικόνες H–K)

Η έμμεση μέτρηση μηκών χρησιμοποιείτε στην εξακρίβωση

αποστάσεων που δεν μπορούν να μετρηθούν άμεσα, επειδή κά-

ποιο αντικείμενο διακόπτει τη διαδρομή της ακτίνας λέιζερ ή η

υπό στόχευση επιφάνεια δεν είναι επαρκώς αντανακλαστική.

Άριστα αποτελέσματα επιτυγχάνονται μόνο όταν σε κάθε μέτρη-

ση διατηρείται ακριβώς η απαιτούμενη ορθή γωνία (θεώρημα

του Πυθαγόρα).

Φροντίζετε, το σημείο αναφοράς της μέτρησης (π.χ. η πίσω ακ-

μή του εργαλείου μέτρησης) να παραμένει τελείως αμετάβλητο

σε όλες τις μεμονωμένες μετρήσεις (εξαίρεση: μέτρηση τραπε-

ζίων).

Ανάμεσα στις διάφορες μεμονωμένες μετρήσεις η ακτίνα λέιζερ

παραμένει ενεργοποιημένη.

Για την έμμεση μέτρηση μηκών διατίθενται τέσσερεις λειτουρ-

γίες μέτρησης, με τις οποίες μπορείτε να εξακριβώσετε διάφο-

ρες διαδρομές. Για να επιλέξετε τη λειτουργία μέτρησης πατή-

στε αλλεπάλληλα το πλήκτρο αλλαγής τρόπου λειτουργίας 3 μέ-

χρι το σύμβολο της επιθυμητής λειτουργίας μέτρησης να εμφα-

νιστεί στην οθόνη.

a) Απλή μέτρηση κατά Πυθαγόρα (βλέπε εικόνα H)

Πατήστε αλλεπάλληλα το πλήκτρο αλλαγής τρόπου λειτουργίας

3 μέχρι στην οθόνη να εμφανιστεί η ένδειξη για την απλή μέτρη-

ση κατά Πυθαγόρα .

Μετρήστε με τη σειρά τη μια μετά την άλλη τις διαδρομές «1»

και «2» όπως θα μετρούσατε απλά μήκη. Φροντίστε, η διαδρο-

μή «1» και η αναζητούμενη διαδρομή «E» να σχηματίζουν ορθή

γωνία.

Μετά το πέρας της τελευταίας μέτρη-

σης το αποτέλεσμα για τη διαδρομή

«E» εμφανίζεται στη γραμμή αποτελε-

σμάτων c. Οι μεμονωμένες τιμές

μέτρησης βρίσκονται στις γραμμές τι-

μών μέτρησης a.

b) Διπλή μέτρηση κατά Πυθαγόρα (βλέπε εικόνα I)

Πατήστε αλλεπάλληλα το πλήκτρο αλλαγής τρόπου λειτουργίας

3 μέχρι στην οθόνη να εμφανιστεί η ένδειξη για τη διπλή μέτρη-

ση κατά Πυθαγόρα .

Μετρήστε με τη σειρά τη μια μετά την άλλη τις διαδρομές «1»,

«2» και «3» όπως θα μετρούσατε απλά μήκη. Φροντίστε, η δια-

δρομή «1» και η αναζητούμενη διαδρομή «E» να σχηματίζουν

ορθή γωνία.

Μετά το πέρας της τελευταίας μέτρη-

σης το αποτέλεσμα για τη διαδρομή

«E» εμφανίζεται στη γραμμή αποτελε-

σμάτων c. Οι μεμονωμένες τιμές

μέτρησης βρίσκονται στις γραμμές τι-

μών μέτρησης a.

c) Συνδυασμένη μέτρηση κατά Πυθαγόρα (βλέπε εικόνα J)

Πατήστε αλλεπάλληλα το πλήκτρο αλλαγής τρόπου λειτουργίας

3 μέχρι στην οθόνη να εμφανιστεί η ένδειξη για τη συνδυασμέ-

νη μέτρηση κατά Πυθαγόρα .

Μετρήστε με τη σειρά τη μια μετά την άλλη τις διαδρομές «1»,

«2» και «3» όπως θα μετρούσατε απλά μήκη. Φροντίστε, η δια-

δρομή «1» και η αναζητούμενη διαδρομή «E» να σχηματίζουν

ορθή γωνία.

Μετά το πέρας της τελευταίας μέτρη-

σης το αποτέλεσμα για τη διαδρομή

«E» εμφανίζεται στη γραμμή αποτελε-

σμάτων c. Οι μεμονωμένες τιμές

μέτρησης βρίσκονται στις γραμμές τι-

μών μέτρησης a.

d) Μέτρηση τραπεζίων (βλέπε εικόνα K)

Πατήστε αλλεπάλληλα το πλήκτρο αλλαγής τρόπου λειτουργίας

3 μέχρι στην οθόνη να εμφανιστεί η ένδειξη για τη μέτρηση τρα-

πεζίων .

Μετρήστε με τη σειρά τη μια μετά την άλλη τις διαδρομές «1»,

«2» και «3» όπως θα μετρούσατε απλά μήκη. Φροντίστε, η μέ-

τρηση της διαδρομής «3» να αρχίζει ακριβώς στο τέρμα της δια-

δρομής «1» καθώς επίσης οι διαδρομές «1» και «2» και οι δια-

δρομές «1» και «3» να σχηματίζουν μεταξύ τους ορθές γωνίες.

Μετά το πέρας της τελευταίας μέτρη-

σης το αποτέλεσμα για τη διαδρομή

«E» εμφανίζεται στη γραμμή αποτελε-

σμάτων c. Οι μεμονωμένες τιμές

μέτρησης βρίσκονται στις γραμμές τι-

μών μέτρησης a.

Μέτρηση μηκών με χρονική καθυστέρηση

Η μέτρηση μήκους με χρονική καθυστέρηση βοηθάει στη διεξα-

γωγή μετρήσεων σε δυσπρόσιτες θέσεις ή όταν κατά τη μέτρη-

ση το εργαλείο μέτρησης πρέπει να παραμείνει οπωσδήποτε

ακίνητο.

Για τη μέτρηση μηκών με χρονική καθυστέρηση πατήστε αλλε-

πάλληλα το πλήκτρο αλλαγής τρόπου λειτουργίας 3 μέχρι στην

οθόνη να εμφανιστεί η ένδειξη για τη μέτρηση μηκών με χρονι-

κή καθυστέρηση .

Στη γραμμή τιμής μέτρησης a εμφανίζεται το χρόνος που παρέρ-

χεται από την ενεργοποίηση μέχρι τη μέτρηση. Το χρονικό αυτό

διάστημα μπορεί, με πάτημα του πλήκτρου για άθροιση 6 και

του πλήκτρου για αφαίρεση 12, να ρυθμιστεί από 1 s έως 60 s.

OBJ_BUCH-947-007.book Page 111 Friday, July 8, 2016 10:44 AM

112 | Ελληνικά

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Πατήστε ακολούθως το πλήκτρο για

μέτρηση 7 για να ενεργοποιηθεί η ακτί-

να λέιζερ και να στοχεύσετε το σημείο

στόχου. Πατήστε ακολούθως το πλή-

κτρο για μέτρηση 7 για να ξεκινήσετε

τη μέτρηση. Η μέτρηση διεξάγεται μό-

λις παρέλθει το επιλεγμένο χρονικό δι-

άστημα. Η τιμή μέτρησης εμφανίζεται

στη γραμμή αποτελεσμάτων c.

Η πρόσθεση και η αφαίρεση αποτελεσμάτων μέτρησης καθώς

και μέτρηση ελαχίστων/μεγίστων δεν είναι εφικτή στη λειτουρ-

γία μέτρησης μηκών με χρονική καθυστέρηση.

Μέτρηση επιφανειών τοίχων (βλέπε εικόνα L)

Η μέτρηση επιφανειών τοίχων χρησιμοποιείται για το σχηματι-

σμό του αθροίσματος πολλών μεμονωμένων επιφανειών με το

ίδιο ύψος.

Στο παράδειγμα της εικόνας επιδιώκεται ο υπολογισμός της συ-

νολικής επιφάνειας διάφορων τοίχων οι οποίοι έχουν κοινό

ύψος χώρου A και διαφορετικά μήκη B.

Για τη μέτρηση επιφανειών τοίχων πατήστε αλλεπάλληλα το

πλήκτρο αλλαγής τρόπου λειτουργίας 3 μέχρι στην οθόνη να εμ-

φανιστεί η ένδειξη για τη μέτρηση επιφανειών τοίχων .

Μετρήστε το ύψος του χώρου A όπως θα μετρούσατε ένα μή-

κος. Η τιμή μέτρησης («cst») εμφανίζεται στην άνω γραμμή τι-

μής μέτρησης a. Το λέιζερ παραμένει ενεργοποιημένο.

Μετρήστε τώρα το μήκος B

του πρώ-

του τοίχου. Η επιφάνεια υπολογίζεται

αυτόματα και εμφανίζεται στη γραμμή

αποτελεσμάτων c. Η τιμή μέτρησης του

μήκους εμφανίζεται στη μεσαία γραμ-

μή τιμής μέτρησης a. Το λέιζερ παρα-

μένει ενεργοποιημένο.

Μετρήστε τώρα το μήκος B

του δεύτε-

ρου τοίχου. Η μεμονωμένη τιμή μέτρη-

σης που εμφανίζεται στη μεσαία γραμ-

μή τιμής μέτρησης a προστίθεται στο

μήκος B

. Το άθροισμα των δυο μηκών

(«sum», που εμφανίζεται στην κάτω

γραμμή τιμής μέτρησης a) πολλαπλασι-

άζεται με το αποθηκευμενο ύψος A. Η

συνολική τιμή της επιφάνειας εμφανίζεται στη γραμμή αποτελε-

σμάτων c.

Μπορείτε να μετρήσετε αναρίθμητες επιφάνειες B

οι οποίες

θα προστίθενται μεταξύ τους και θα πολλαπλασιάζονται αυτό-

ματα με το ύψος A.

Απαραίτητη προϋπόθεση για την άριστη μέτρηση επιφανειών

αποτελεί το πρώτο μήκος που μετρήθηκε (στο παράδειγμα το

ύψος του χώρου A), το οποίο πρέπει να είναι το ίδιο για όλες τις

επί μέρους επιφάνειες.

Για μια νέα μέτρηση επιφανειών τοίχου με ένα νέο ύψος χώρου

A πατήστε τρεις φορές το πλήκτρο 16.

Λειτουργία οροθέτησης (βλέπε εικόνα M)

Η λειτουργία οροθέτησης χρησιμοποιείται για τη μεταφορά μιας

σταθερής διαδρομής (τιμή οροθέτησης) η οποία ή μετριέται ή

εισάγεται. Βοηθάει π.χ. στο σημάδεμα αποστάσεων για ενδιά-

μεσους τοίχους στη ξηρές κατασκευές.

Για τη λειτουργία οροθέτησης πατήστε αλλεπάλληλα το πλήκτρο

αλλαγής τρόπου λειτουργίας 3 μέχρι στην οθόνη να εμφανιστεί

η ένδειξη για τη λειτουργία οροθέτησης .

Η τιμή οροθέτησης μπορεί να ρυθμιστεί ως εξής:

– Για να εισάγετε μια γνωστή τιμή πατήστε και κρατήστε πατη-

μένο το πλήκτρο άθροισης 6 ή, αντίστοιχα, το πλήκτρο αφαί-

ρεσης 12 μέχρι η επιθυμητή τιμή να εμφανιστεί στην άνω

γραμμή τιμής μέτρησης a Όταν πατάτε συνεχώς το πλήκτρο

άθροισης 6 ή, αντίστοιχα, το πλήκτρο αφαίρεσης 12 οι τιμές

αυξάνονται συνεχώς. Το λέιζερ δεν ενεργοποιείται ακόμη.

– Για τη μέτρηση της τιμής οροθέτησης πατήστε για τη στόχευ-

ση μια φορά σύντομα το πλήκτρο μέτρησης 7 και ακολούθως

πάλι σύντομα για τη διεξαγωγή της μέτρησης. Το λέιζερ

παραμένει ακολούθως ενεργοποιημένο.

– Η μετρημένη ή η εισαγμένη τιμή οριοθέτησης μπορεί να δι-

ορθωθεί με πάτημα του πλήκτρου άθροισης 6 ή, αντίστοιχα,

του πλήκτρου αφαίρεσης 12.

Μετά την εξακρίβωση της τιμής οροθέτησης πατήστε παρατετα-

μένα το πλήκτρο μέτρησης 7 για να ξεκινήσετε τη μέτρηση.

Μετακινήστε τώρα το εργαλείο μέτρησης προς την επιθυμητή

κατεύθυνση. Στη γραμμή αποτελεσμάτων c δείχνεται συνεχώς η

τρέχουσα τιμή της συνολικής διαδρομής. Στην άνω γραμμή τι-

μής μέτρησης a εξακολουθεί να βρίσκεται η επιλεγμένη τιμή

οροθέτησης.

Στη μεσαία και την κάτω γραμμή αποτελεσμάτων a βρίσκονται ο

παράγοντας («x»), δηλαδή πόσες φορές περιέχεται η τιμή ορο-

θέτησης στη συνολική διαδρομή, και η διαφορά («dif») μεταξύ

ενός ακέραιου πολλαπλάσιου της τιμής οροθέτησης και της συ-

νολικής διαδρομής.

Σε περίπτωση που η συνολική διαδρομή είναι λίγο μικρότερη

από ένα ακέραιο πολλαπλάσιο, τότε εμφανίζονται μια αρνητική

τιμή διαφοράς και το αμέσως επόμενο (μεγαλύτερο πολλαπλά-

σιο) της τιμής οροθέτησης.

Κινήστε το εργαλείο μέτρησης μέχρι τη μεσαία γραμμή τιμής μέ-

τρησης a να εμφανιστεί το επιθυμητό πολλαπλάσιο της τιμής

οροθέτησης και η τιμή διαφοράς στην κάτω γραμμή τιμής μέ-

τρησης να ανέρχεται σε a «0,0 m». Στη συνέχεια μεταφέρετε το

σημείο αναφοράς της μέτρησης.

Παραδείγματα:

a) Θετική τιμή διαφοράς:

7,4m=(12x0,6m)+0,2m

Σε μια συνολική διαδρομή 7,4 m η τιμή

οροθέτησης 0,6 m περιέχεται συνολι-

κά 12 φορές. Εκτός αυτού η συνολική

διαδρομή περιέχει ακόμη και ένα υπό-

λοιπο 0,2 m. Ελαττώστε την απόσταση

ανάμεσα στο εργαλείο μέτρησης και το

σημείο εκκίνησης κατά τη διαφορά

0,2 m και στη συνέχεια μεταφέρετε το

μήκος.

b) Αρνητική τιμή διαφοράς:

7,0 m = (12 x 0,6 m) – 0,2 m

OBJ_BUCH-947-007.book Page 112 Friday, July 8, 2016 10:44 AM

Ελληνικά | 113

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Σε μια συνολική διαδρομή 7,0 m λεί-

πουν 0,2 m για να περιληφθεί η σ’ αυ-

τήν η τιμή οροθέτησης ακριβώς

12 φορές. Μεγαλώστε την απόσταση

ανάμεσα στο εργαλείο μέτρησης και το

σημείο εκκίνησης κατά τη διαφορά

0,2 m και στη συνέχεια μεταφέρετε το

μήκος.

Η λειτουργία οροθέτησης διακόπτεται με σύντομο πάτημα του

πλήκτρου για μέτρηση 7. Παρατεταμένο πάτημα του πλήκτρου

για μέτρηση 7 ξεκινά εκ νέου τη λειτουργία οροθέτησης (με την

ίδια τιμή οροθέτησης).

Η λειτουργία οροθέτησης απενεργοποιείται αυτόματα μετά από

5 min. Για να εγκαταλείψετε προηγουμένως τη λειτουργία πα-

τήστε ένα πλήκτρο λειτουργιών μέτρησης.

Πίνακας των τελευταίων τιμών μέτρησης

Το εργαλείο μέτρησης αποθηκεύει τις τελευταίες 30 τιμές μέ-

τρησης καθώς και τους υπολογισμούς των και τις παρουσιάζει με

αντίστροφη σειρά (πρώτα την τελευταία τιμή μέτρησης).

Για να καλέσετε τις αποθηκευμένες με-

τρήσεις πατήστε το πλήκτρο 15. Στην

οθόνη εμφανίζεται το αποτέλεσμα της

τελευταίας μέτρησης, η ένδειξη για τον

πίνακα τιμών μέτρησης d καθώς και

ένας απαριθμητής για την αρίθμηση

των μετρήσεων που δείχνονται.

Όταν πατήσετε πάλι το πλήκτρο 15 και δεν εμφανίζονται άλλες

αποθηκευμένες μετρήσεις, τότε το εργαλείο μέτρησης επανέρ-

χεται στην τελευταία λειτουργία μέτρησης. Για να εγκαταλείψε-

τε τον πίνακα τιμών μέτρησης πατήστε ένα από τα πλήκτρα λει-

τουργιών μέτρησης.

Για να διαγράψετε την τρέχουσα τελευταία καταχώρηση στον

πίνακα τιμών μέτρησης πατήστε σύντομα το πλήκτρο 16. Για να

διαγράψετε όλες τις καταχωρήσεις στον πίνακα τιμών μέτρησης

πατήστε και κρατήστε πατημένο το πλήκτρο πίνακα τιμών μέ-

τρησης 15 και παράλληλα πατήστε σύντομα και το πλήκτρο 16.

Διαγραφή τιμών μέτρησης

Με σύντομο πάτημα του πλήκτρου 16 μπορείτε να σβήσετε σε

όλες τις λειτουργίες μέτρησης την εκάστοτε τελευταία εξακρι-

βωθείσα τιμή μέτρησης. Με αλλεπάλληλα σύντομα πατήματα

του πλήκτρου σβήνονται με ανάστροφη φορά όλες οι μεμονω-

μένες τιμές μέτρησης.

Στη λειτουργία μέτρησης επιφανειών τοίχων όταν πατήσετε για

πρώτη φορά σύντομα το πλήκτρο 16 διαγράφεται η τελευταία

μεμονωμένη τιμή μέτρησης, κατά το δεύτερο πάτημα όλα τα μή-

κη B

, και κατά το τρίτο το ύψος χώρου A.

Πρόσθεση των τιμών μέτρησης

Για να προσθέσετε τιμές μέτρησης πρέπει πρώτα να διεξάγετε

μια οποιαδήποτε μέτρηση ή να επιλέξετε μια καταχώρηση από

τον πίνακα τιμών μέτρησης. Ακολούθως πατήστε το πλήκτρο

άθροισης 6. Η ενέργεια αυτή επιβεβαιώνεται στην την οθόνη με

εμφάνιση του «+». Διεξάγετε τώρα μια νέα μέτρηση ή επιλέξτε

μια δεύτερη καταχώρηση από τον πίνακα τιμών μέτρησης.

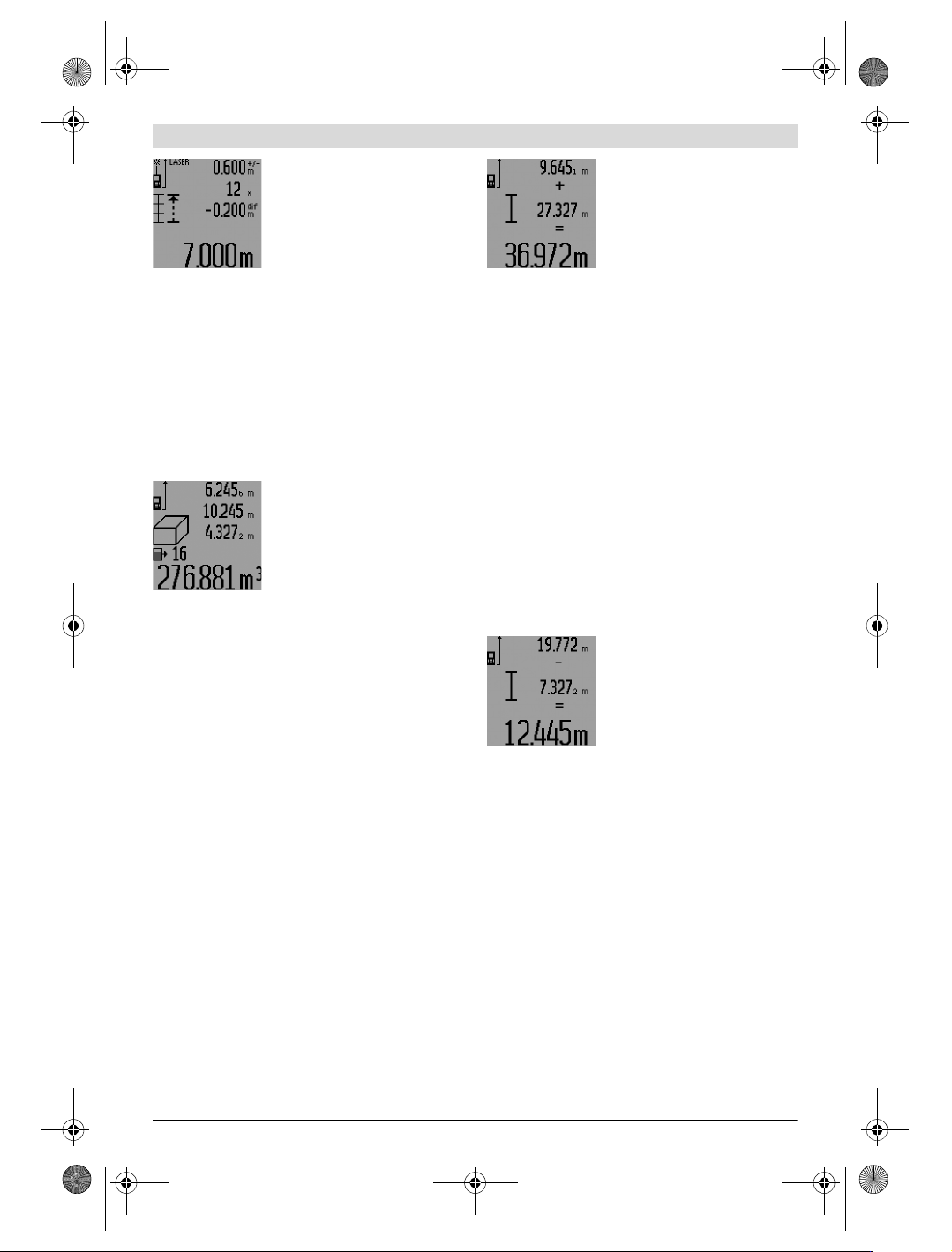

Για να καλέσετε το άθροισμα των δυο

μετρήσεων πατήστε το πλήκτρο αποτε-

λεσμάτων 5. Ο υπολογισμός εμφανίζε-

ται στις γραμμές τιμών μέτρησης a και

το άθροισμα στη γραμμή αποτελεσμά-

των c.

Μετά τον υπολογισμό του αθροίσματος

μπορείτε να προσθέσετε στο αποτέλεσμα και άλλες τιμές μέτρη-

σης ή καταχωρήσεις από τον πίνακα τιμών μέτρησης, όταν πριν

από την εκάστοτε μέτρηση πατάτε το πλήκτρο άθροισης 6. Η

πρόσθεση τερματίζεται με πάτημα του πλήκτρου αποτελεσ-

μάτων 5.

Υποδείξεις σχετικά με την πρόσθεση:

– Δεν μπορείτε να προσθέσετε ανάκατα τιμές μηκών, επιφα-

νειών και όγκων. Όταν για παράδειγμα προσθέσετε μια τιμή

επιφάνειας σε μια τιμή μήκους, τότε, όταν πατήσετε το πλή-

κτρο αποτελεσμάτων 5 στην οθόνη εμφανίζεται για λίγο

«ERROR». Ακολούθως το εργαλείο μέτρησης μεταβαίνει

στην τελευταία ενεργοποιημένη λειτουργία μέτρησης.

– Κάθε φορά προστίθεται το αποτέλεσμα μιας μέτρησης (π.χ.

μια τιμή όγκου), στις διαρκείς μετρήσεις η τιμή που δείχνεται

στη γραμμή αποτελεσμάτων c. Η πρόσθεση μεμονωμένων τι-

μών μέτρησης από τις γραμμές τιμών μέτρησης a δεν είναι

εφικτή.

– Στη μέτρηση μηκών με χρονική καθυστέρηση καθώς και στις

λειτουργίες οροθέτησης δεν μπορείτε να διεξάγετε προσθέ-

σεις, και τυχόν διεξαγόμενες προσθέσεις διακόπτονται όταν

μεταβαίνετε στις λειτουργίες αυτές.

Αφαίρεση τιμών μέτρησης

Για να αφαιρέσετε τιμές μέτρησης πα-

τήστε το πλήκτρο αφαίρεσης 12. Η

ενέργεια αυτή επιβεβαιώνεται στην

οθόνη με εμφάνιση του «–». Συνεχί-

στε ανάλογα με την «Πρόσθεση των τι-

μών μέτρησης».

Υποδείξεις εργασίας

Γενικές υποδείξεις

Κατά τη διάρκεια της μέτρησης δεν επιτρέπεται να είναι καλυμ-

μένος ούτε ο φακός λήψης 26 ούτε η έξοδος της ακτίνας λέιζερ

27.

Κατά τη διάρκεια της μέτρησης το εργαλείο δεν πρέπει να κινεί-

ται (εξαιρούνται οι λειτουργίες Διαρκής μέτρηση, Μέτρηση ελα-

χίστων/μεγίστων καθώς και η λειτουργία οροθέτησης). Γι’ αυτό

να ακουμπάτε το εργαλείο μέτρησης, όσο αυτό είναι δυνατό, σε

μια σταθερή επιφάνεια οδήγησης ή στήριξης.

Επιδράσεις στην περιοχή μέτρησης

Η περιοχή μέτρησης εξαρτάται από τις συνθήκες φωτισμού και

τις αντανακλαστικές ιδιότητες της επιφάνειας στόχευσης. Για να

μπορέσετε να διακρίνετε καλύτερα την ακτίνα λέιζερ όταν

εργάζεστε σε εξωτερικούς χώρους καθώς και υπό ισχυρή

ακτινοβολία να χρησιμοποιείτε τα γυαλιά παρατήρησης ακτίνας

λέιζερ 31 (ειδικό εξάρτημα) και τον πίνακα στόχευσης λέιζερ

32 (ειδικό εξάρτημα), ή να σκιάζετε την επιφάνεια στόχευσης.

OBJ_BUCH-947-007.book Page 113 Friday, July 8, 2016 10:44 AM
