226 | Srpski 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools Oduzimanje merne vrednosti Za oduzimanje mernijh vre dnosti pritisnite minus taster 12 , na displeju se pojavljuj e radi potvrdjivanj a „– “ . Dalji postupak je an…
Srpski | 225
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
– Za merenje vrednosti obeležavanja pritisnite taster
merenje 7 jednom na kratko radi aviziranja i ponovo kratko
za merenje. Potom se uključuje laserski zrak.
– Izmerenja ili zadana vrednost obeležavanja može se
korigovati pritiskivnjem plus tastera 6 odnosno minus
tastera 12.
Pritiskajte posle utvrdjivanja vrednosti obeležavanja duže na
taster merenje 7, da bi merenje počelo.
Pokrećite sada merni alat radi obeležavanja u željenom
pravcu. U redu za rezultat c pokazivaće se stalno aktuelna
merna vrednost cele merne linije. U gornjem redu merne
vrednosti a stoji i dalje izabrana vrednost obeležavanja.
U srednjem i donjem redu merne vrednosti a stoje faktor
(„x“), koliko puta se vrednost obeležavanja nalazi u ukupnoj
mernoj liniji, i razlika („dif“) izmedju jedne mnogostruke
vrednosti obeležavanja sa celim brojem i ukupne linije.
Ako je ukupna merna linija nešto manja od mnogostruke sa
celim brojem, onda se pokazuje negativna vrednost razlike i
sledeća viša mnogostruka vrednost obeležavanja.
Pokrećite merni alat toliko dugo, sve dok se u srednjem redu
mernih vrednosti a ne pojavi željena mnogostruka vrednost
obeležavanja a vrednost razlike u donjem redu mernih vred-
nosti iznosi a „0,0 m“. Prenesite potom referentnu tačku
merenja.

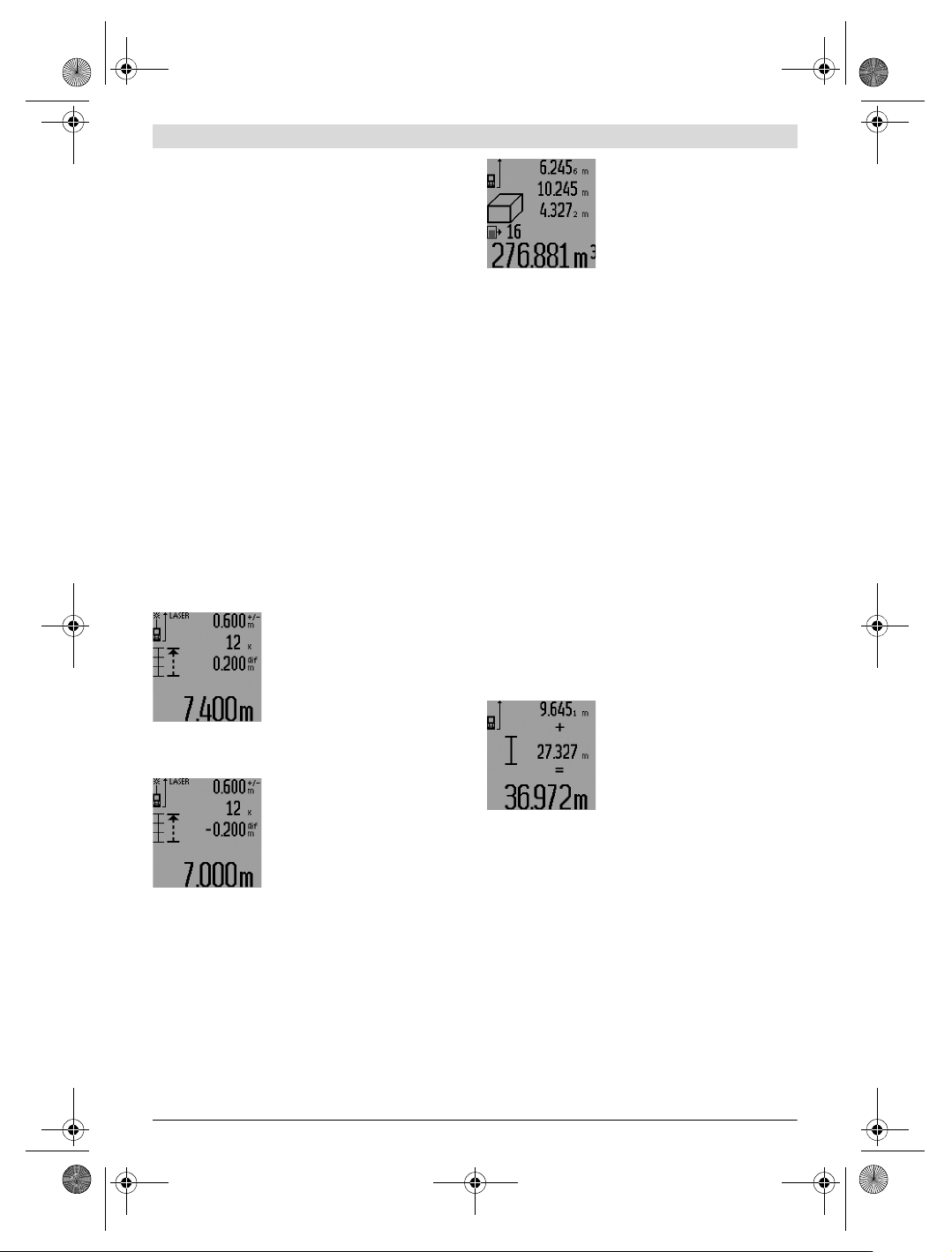

Primeri:
a) Pozitivna vrednost razlike:
7,4 m = (12 x 0,6m) + 0,2 m
U celoj liniji od 7,4 m sadrži se
vrednost obeležavanja 0,6 m
12-puta. Osim toga sadrži ukupna
linija i ostatak od 0,2 m. Skratite
rastojanje izmedju mernog alata i
polazne tačke za vrednost razlike
0,2 m, i prenesite potom dužinu.
b) Negativna vrednost razlike:
7,0 m = (12 x 0,6 m) – 0,2 m
U celoj liniji od 7,0 m nedostaju
0,2 m, dok je vrednost obeležvanja
0,6 m 12-puta prisutna. Uvećajte
rastojanje izmedju mernog alata i
polazne tačke za 0,2 m, i prenesite
potom dužinu.
Kratkim pritiskivanjem tastera
merenje 7 prekidate funkciju obeležavanja. Dugim pritiski-
vanjem tastera merenje 7 startuje funkcija obeležavanja
ponovo (sa istom vrednošću obeležavanja).
Funkcija obeležavanja se isključuje automatski posle 5 min.
Za prethodno napuštanje funkcije pritisnite jedan od tastera
za merne funkcije.
Spisak poslednjih mernih vrednosti
Merni alat memoriše poslednjih 30 mernih vrednosti i njihovo
izračunavanje i pokazuje ih obrnutim redosledom (najpre
poslednju mernu vrednost).
Pritisnite za prenošenje memorisanih
merenja taster 15. Na displeju se
pojavljuje rezultat poslednjeg
merenja, potom indikator liste mernih
vrednosti d kao i broj za numeraciju
pokazanih merenja.
Ako pri ponovnom pritiskiivanju
tastera 15 nema drugih memorisanih merenja, menja nazad
merni alat u poslednju mernu funkciju. Za napuštanje liste
mernih vrednosti pritisnite jednu od tastera za merne
funkcije.
Da bi izbrisali aktuelni unos liste mernih vrednosti koji je
prikazan, pritisnite na kratko taster 16. Da bi izbrisali
kompletnu listu mernih vrednosti, držite pritisnut taster liste
mernih vrednosti 15 i istovremeno pritisnite na kratko taster
16.
Brisanje mernih vrednosti
Kratkim pritiskivanjem tastera 16 možete izbrisati u svim
mernim funkcijama poslednju iznadjenu vrednost
pojedinačnog merenja. Višestrukim kratkim pritiskivanjem
tastera brišu se pojedinačne merne vrednosti obrnutim
redosledom.
U funkciji merenja zidnih površina se pri prvom kratkom
pritisku tastera 16 briše poslednja vrednost pojedinačnog
merenja, pri drugom pritisku sve dužine B
X
, pri trećem
pritisku prostorna visina A.
Sabiranje mernih vrednosti
Da bi sabrali merne vrednosti, izvedite najpre neko željeno
merenje ili izaberite neki unos sa spiska mernih vrednosti.
Pritisnite potom plus taster 6. Na displeju se pokazuje
potvrda „+“. Izvedite potom drugo merenje ili izaberite dalji
unos sa spiska mernih vrednosti.
Pritisnite radi rezultata zbira oba
merenja taster za rezultat 5.
Izračunavanje se pokazuje u redovima
za merne vrednosti a, zbir stoji u redu
za rezultat c.
Posle izračunavanja zbira mogu se sa
ovim rezultatom sabirati druge merne
vrednosti ili unosi sa liste mernih vrednosti, ako se pre
merenja uvek pritisne plus taster 6. Sabiranje se završava
pritiskivanjem tastera za rezultat 5.
Uputstvo za sabiranje:
– Dužinske-, površinske i zapreminske vrednosti nemogu se
sabirati pomešano. Ako se na primer sabiraju dužinska i
površinska vrednost, pojavljuje se pri pritiskivanju tastera
za rezultat 5 na kratko „ERROR“ na displeju. Potom se
menja merni alat u poslednju aktivnu mernu funkciju.
– Uvek se sabira rezultat merenja (na primer zapreminska
vrednost), kod trajnog merenja merna vrednost prikazana
u redu za rezultat c. Sabiranje vrednosti pojedinačnih
merenja iz redova mernih vrednosti a nije moguće.
– Kod dužinskog merenja sa vremenskim kašnjenjem i u
funkciji obeležavanja nisu moguća sabiranja, dok se
odpočeta sabiranja prekidaju pri promeni u ovu funkciju.
OBJ_BUCH-947-007.book Page 225 Friday, July 8, 2016 10:44 AM
226 | Srpski
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Oduzimanje merne vrednosti
Za oduzimanje mernijh vrednosti
pritisnite minus taster 12, na displeju
se pojavljuje radi potvrdjivanja „–“.
Dalji postupak je analogan „Sabiranje
mernih vrednosti“.
Uputstva za rad
Opšta uputstva
Prijemno sočivo 26 i izlaz laserskog zraka 27 ne smeju biti
pokriveni pri merenju.
Merni alat se za vreme merenja nesme pokretati (sa izuzetkom
funkcija trajnog merenja, merenja minimuma/maksimuma i
funkcije obeležvanja). Zato postavite merni alat po
mogućnosti na neku čvrstu graničnu ili površinu naleganja.
Uticaji na merno područje
Merno područje zavisi od svetlosnih uslova i osobina
refleksije ciljne površine. Koristite radi bolje vidljivosti
laserskog zraka pri radu u spoljnim površinama i pri jakom
sunčevom zračenju laserske naočare 31 (pribor) i lasersku
tablicu sa ciljem 32 (pribor), ili isključite ciljnu površinu.
Uticaji na merni rezultat
Na osnovu fizikalnih efekata ne može se isključiti, da pri
merenju na različitim površinama dodje do pogrešnih
merenja. U njih se ubrajaju:
– transparentne površine (na primer staklo, voda),
– površine sa odsjajem (na primer polirani metal, staklo),
– porozne površine (na primer materijali za prigušivanje),
– strukturne površine (na primer hrapavi malter, prirodni
kamen).
Koristite u datom slučaju na ovim površinama lasersku tablicu
sa ciljem 32 (pribor).
Pogrešna merenja su osim toga moguća na koso aviziranu
površinu cilja.
Isto tako mogu slojevi vazduha sa raznim temperaturama ili
indirektno prihvaćene refleksije da utiču na mernu vrednost.
Merenje sa čivijicom graničnika (pogledajte slike B, C, F i
G)
Upotreba čivijice graničnika 18 je na primer pogodna za
merenje uglova (prostorne dijagonale) ili teško dostupnih
mesta kao što su šine kapaka.
Pritisnite na blokadu 1 granične čivijice, da bi uklonili
odnosno uklopili čivijicu ili promenili njenu poziciju.
Za merenja od spoljnih ćoškova iskrenite graničnu čivijicu u
stranu, za merenja od zadnje ivice granične čivijice iskrenite je
unazad.
Podesite referentnu ravan za merenja sa graničnom čivijicom
u odgovarajućoj meri pritiskujući taster 8 (za merenja sa
bočnom graničnom čivijicom na merenje od zadnje ivice
mernog alata).
Ravnanje sa libelom
Libela 14 omogućava jednostavno horizontalno centriranje
mernog alata. Tako se mogu ciljne površine lakše vizirati,
posebno na veća rastojanja.
Libela 14 nije pogodna u kombinaciji sa laserskim zrakom za
nivelisanje.
Viziranje sa optikom cilja (GLM 250 VF)
(pogledajte sliku N)
Vidljiva linija kroz optiku cilja i laserski zrak idu jedan prema
drugom paralelno. Time se omogućava precizno viziranje
preko dugačkih rastojanja, kada se laserska tačka više ne
može videti samo sa okom.
Posmatrajte za viziranje kroz prozorče 10 optike sa ciljem.
Pazite na to, da je prozorče 25 optike sa ciljem čisto i
slobodno.
Uputstvo: U bliskom području se stvarna i blendirana tačka
sa ciljen ne preklapaju.
Viziranje pomoću centriranja (pogledajte sliku O)
Pomoću pomoći za centriranje 24 može se viziranje olakšati
preko većih rastojanja. Pogledajte za ovo duž pomoći za
centriranje na strani mernog alata. Laserski zrak ide paralelno
sa ovom vidljivom linijom.
Radovi sa stativom (pribor)
Korišćenje stativa je posebno potrebna pri većim
rastojanjima. Stavite merni alat sa 1/4"-navoja 21 na brzo
promenljivu ploču stativa
30 ili neki foto stativ uobičajen u
trgovini. Čvrsto uvrnite sa zavrtnjem za fiksiranje brzo
promenljive ploče.
Podesite prema tome osnovnu ravan za merenje sa stativom
pritiskujući taster 8 (navoj osnovne ravni).
Greške – uzroci i pomoć
Uzrok Pomoć
Temperaturna opomena (i) treperi, merenje nije moguće
Merni alat je izvan radne
temperature od – 10 °C do
+50 °C (u funkciji trajnog merenja
do +40 °C).
Sačekati, dok merni alat
ne dostigne radnu
temperaturu
Opomena baterije (f) se pojavljuje
Napon baterije popušta posle
(merenje je još moguće)
Promenite baterije
odnosno akumulatore
Opomena baterije (f) treperi, merenje nije moguće
Napon baterije je suviše mali Promenite baterije
odnosno akumulatore
Pokazivanje „ERROR“ i „–––––“ u Display-u
Ugao izmedju laserskog zraka i
cilja je suviše oštar.
Povećati ugao izmedju
laserskog zraka i cilja
Površina cilja reflektuje prejako
(na primer ogledalo) odnosno
preslabo (na primer crni
materijal), ili je svetlo okoline
prejako.
Koristite lasersku tablicu
sa ciljem 32 (pribor)
OBJ_BUCH-947-007.book Page 226 Friday, July 8, 2016 10:44 AM
Srpski | 227
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Merni alat kontroliše ispravno
funkcionisanje pri svakom merenju. Ako se
utvrdi kvar, treperi na displeju samo simbol
koji stoji pored. U ovom slučaju ili ako gore
navedene mere pomoći ne mogu da uklone
nedostatak, odnesite merni alat preko
Vašeg trgovca Bosch-servisu.
Kontrola tačnosti mernog alata
Možete na sledeći način prekontrolisati tačnost mernog alata:
– Izaberite jednu trajno ne promenljivu mernu liniju od oko 1
do 10 m dužine, čija dužina Vam je tačno poznata (na primer
širina prostorije, otvora vrata). Merna linija se mora nalaziti
unutra, i dobro mora reflektovati ciljnu površinu merenja.
– Merite liniju 10-x jedno za drugim.
Odstupanje pojedinačnih merenja od srednje vrednosti sme
iznositi maksimalno ±1,5 mm. Zapišite merenja, da bi mogli
porediti nekada kasnije tačnost.
Održavanje i servis
Održavanje i čišćenje
Čuvajte i transportujte merni pribor samo u isporučenoj
zaštitnoj futroli.
Držite merni alat uvek čist.
Ne uranjajte merni alat u vodu ili druge tečnosti.
Brišite zaprljanja sa vlažnom, mekom krpom. Ne
upotrebljavajte nikakva sredstva za čišćenje ili rastvarače.
Održavajte posebno prijemno sočivo 26 sa istom pažnjom,
kao što morate da se ophodite sa naočarima ili sočivom foto
aparata.
Kod svih pitanja i naručivanja rezervnih delova navedite
neizostavno broj predmeta prema tipskoj tablici mernog alata
koja ima 10 brojčanih mesta.
U slučaju popravke šaljite merni alat u zaštitnoj torbi 28.
Servisna služba i savetovanje o upotrebi
Servisna služba odgovoriće na vaša pitanja o popravcima i
održavanju vašeg proizvoda i o rezervnim delovima. Uvećane
crteže i informacije o rezervnim delovima možete naći na
našoj adresi:
www.bosch-pt.com
Bosch tim za savetovanje o upotrebi će vam rado pomoći ako
imate pitanja o našim proizvodima i priboru.
Molimo da kod svih pitanja i naručivanja rezervnih delova
neizostavno navedete broj predmeta sa 10 brojčanih mesta
prema tipskoj tablici proizvoda.
Srpski
Bosch-Service
Dimitrija Tucovića 59
11000 Beograd
Tel.: (011) 6448546
Fax: (011) 2416293
E-Mail: asboschz@EUnet.yu
Keller d.o.o.
Ljubomira Nikolica 29
18000 Nis
Tel./Fax: (018) 274030
Tel./Fax: (018) 531798
Web: www.keller-nis.com
E-Mail: office@keller-nis.com
Uklanjanje djubreta
Merni alati, pribor i pakovanja treba da se dovoze na
regeneraciju koja odgovara zaštiti čovekove okoline.
Ne bacajte merne alate i akumulatore (baterije u kućno
djubre).
Samo za EU-zemlje:
Prema evropskoj smernici 2012/19/EU ne
moraju više neupotrebljivi merni alati a
prema evropskoj smernici 2006/66/EC ne
moraju više akumulatori/baterije u kvaru i
istrošeni da se odvojeno sakupljaju i odvoze
reciklaži koja odgovara zaštiti čovekove
sredine.
Zadržavamo pravo na promene.
Izlaz laserskog zračenja 27
odnosno prijemnog sočiva 26 je
oznojeno (na primer usled brze
promene temperature).
Istrljajte na suvo sa
mekom krpom izlaz
laserskog zračenja 27
odnosno prijemno
sočivo 26
Izračunata vrednost je veća od
999999 m/m
2
/m
3
.
Izračunavanje podeliti
na medjuodeljke
Pokazivač „ERROR“ treperi gore u Display-u
Sabiranje/oduzivanje mernih
vrednosti sa različitim mernim
jedinicama
Sabirajte/oduzimajte
samo merne vrednosti
sa istim mernim jedini-
cama
Merni rezultat ne svetli
Površina cilja ne reflektuje jasno
(na primer voda, staklo).
Pokriti površinu cilja
Izlaz laserskog zračenja 27
odnosno prijemno sočivo 26 je
pokriveno.
Osloboditi izlaz laser-
skog zračenja 27
odnosno prijemno
sočivo 26
Smetnje u toku laserskog zraka Laserska tačka mora da
leži kompletno na ciljnoj
površini.
Pogrešno podešena referentna
ravan
Izabrati referentnu
ravan da odgovara
merenju
Uzrok Pomoć
OBJ_BUCH-947-007.book Page 227 Friday, July 8, 2016 10:44 AM
