196 | Română 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools După încheierea ultimei măsurători, distan ţ a căutat ă „E“ va fi afişată pe rândul de r ezultat e c . Valorile măsura- te individuale vor apărea pe râ ndurile val…

Română | 195

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

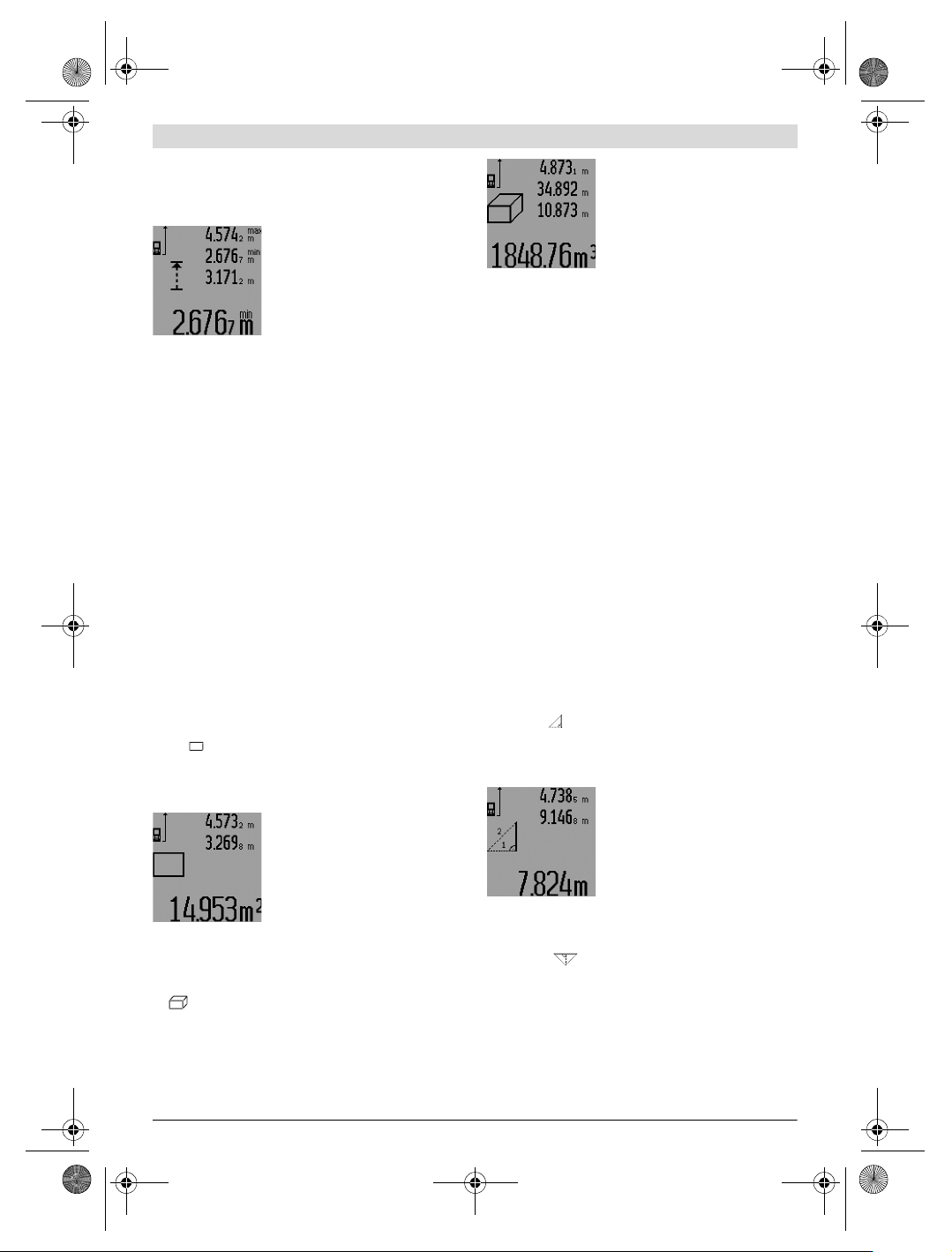

Deplasaţi astfel înainte şi înapoi laserul deasupra ţintei dorite

(de ex. colţul încăperii, la determinarea diagonalelor), încât

punctul de referinţă al măsurării (de ex. vârful pinului de

măsurare 18) să rămână întotdeauna în acelaşi loc.

Pe rândul de rezultate c va fi afişată

valoarea măsurată minimă resp. ma-

ximă (după funcţia selectată). Aceas-

ta va fi ştearsă de fiecare dată atunci

când valoarea măsurată curentă a lun-

gimii va fi mai mică resp. mai mare de-

cât valoarea minimă resp. maximă de

până atunci, valoarea măsurată cu-

rentă suprapunându-se peste aceasta. Pe rândurile valorilor

măsurate a vor apărea valoarea măsurată maximă („max“),

minimă („min“) şi cea curentă.

Pentru a încheia măsurarea minim/maxim apăsaţi scurt tasta

de măsurare 7. Măsurarea reîncepe de la capăt după o nouă a-

păsare a tastei de măsurare.

Măsurarea minim/maxim poate fi utilizată şi la măsurarea lun-

gimilor în cadrul altor funcţii de măsurare (de ex. măsurarea

suprafeţelor). Apăsaţi în acest scop, pentru determinarea

rezultatelor de măsurare individuale, tasta 13 o dată, pentru

măsurarea valorii minime, resp. de două ori, pentru măsura-

rea valorii maxime. Apăsaţi apoi tasta de măsurare 7 pentru

conectarea razei laser. Deplasaţi aparatul de măsură astfel în-

cât să fie măsurată valoarea minimă resp. maxiă dorită şi apă-

saţi tasta de măsurare 7 pentru preluarea în calculul curent a

valorii minime resp. maxime.

La măsurarea temporizată (timer) şi în funcţia de delimitare

(încadrare) nu sunt posibile măsurări minim/maxim.

Măsurarea minim/maximum se întrerupe automat după

5min.

Măsurarea suprafeţelor

Pentru măsurarea suprafeţelor apăsaţi tasta 4 de atâtea ori

până când pe display va apărea simbolul de măsurare a supra-

feţelor .

Măsuraţi apoi consecutiv lungimea şi lăţimea, întocmai ca la o

măsurare de lungimi.

Între cele două măsurători raza laser ră-

mâne conectată.

După terminarea celei de a doua mă-

surători suprafaţa este calculată auto-

mat şi afişată pe rândul de rezultate c.

Valorile măsurate individuale apar pe

rândurile valorilor măsurate a.

Măsurarea volumelor

Pentru măsurarea volumelor apăsaţi tasta 4 de atâtea ori până

când pe display va apărea simbolul pentru măsurarea volume-

lor .

Măsuraţi în continuare consecutiv lungimea, lăţimea şi înălţi-

mea, întocmai ca la o măsurare de lungimi. Raza laser rămâne

conectată între cele trei măsurători.

După terminarea celei de a treia mă-

surători volumul este calculat în mod

automat şi afişat pe rândul de rezulta-

te c. Valorile măsurate individuale a-

par pe rândurile valorilor măsurate a.

Valorile de peste 999999 m

nu pot

fi afişate, pe display va apărea mesa-

jul „ERROR“ şi „––––“. Divizaţi vo-

lumul care urmează a fi măsurat în mai multe măsurători indi-

viduale, a căror valori le veţi calcula separat şi apoi le veţi cu-

mula.

Măsurare indirectă a lungimilor (vezi figurile H–K)

Măsurarea indirectă a lungimilor serveşte la determinarea dis-

tanţelor care nu pot fi măsurate direct, deoarece traiectoria

razei laser este blocată de un obstacol sau pentru că nu este

disponibilă o suprafaţă ţintă reflectorizantă. Se pot obţine re-

zultate corecte numai atunci când raza laser şi distanţa căuta-

tă formează un unghi drept exact (teorema lui Pitagora).

Aveţi gijă că punctul de reper la măsurare (de ex. marginea

posterioară a aparatului de măsură) să rămână exact în ace-

laşi loc în timpul efectuării tuturor măsurătorilor individuale

din cadrul unui proces de măsurare (excepţie: măsurarea tra-

pez).

Raza laser rămâne conectată între măsurătorile individuale.

Pentru măsurarea indirectă a lungimilor sunt disponibile pa-

tru funcţii de măsurare iar în fiecare dintre acestea pot fi de-

terminate diferite distanţe. Pentru a selecta funcţia de măsu-

rare apăsaţi tasta pentru comutarea funcţiilor 3 de atâtea ori,

până când pe display va fi afişat simbolul funcţiei de măsurare

dorite.

a) Măsurătoare Pitagora simplă (vezi figura H)

Apăsaţi tasta pentru comutarea funcţiilor 3 de atâtea ori, pâ-

nă când pe display va apărea simbolul pentru măsurare Pita-

gora simplă .

Măsuraţi, întocmai ca la o măsurare de lungime, distanţele

„1“ şi „2“ în această succesiune. Aveţi grijă ca, distanţa „1“

şi

distanţa căutată „E“ să formeze un unghi drept.

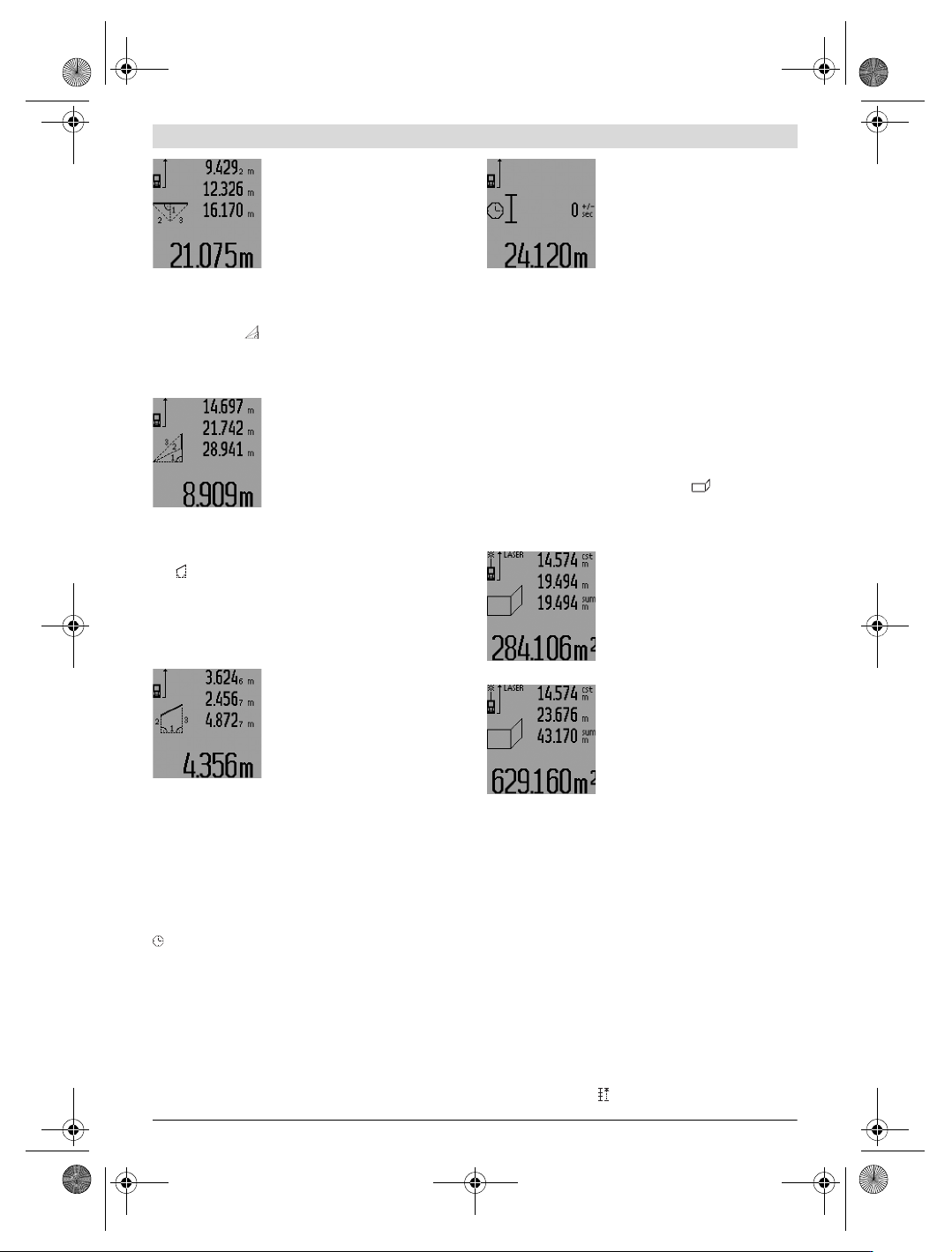

După încheierea ultimei măsurători,

distanţa căutată „E“ va fi afişată pe

rândul de rezultate c. Valorile măsura-

te individuale vor apărea pe rândurile

valorilor măsurate a.

b) Măsurătoare Pitagora dublă (vezi figura I)

Apăsaţi tasta pentru comutarea funcţiilor 3 de atâtea ori, pâ-

nă când pe display va apărea simbolul pentru măsurătoare Pi-

tagora dublă .

Măsuraţi, întocmai ca la o măsurare de lungime, distanţele

„1“, „2“ şi „3“ în această succesiune. Aveţi grijă ca distanţa

„1“ şi distanţa căutată „E“ să formeze un unghi drept.

OBJ_BUCH-947-007.book Page 195 Friday, July 8, 2016 10:44 AM

196 | Română

1 609 92A 1YW | (8.7.16) Bosch Power Tools

După încheierea ultimei măsurători,

distanţa căutată „E“ va fi afişată pe

rândul de rezultate c. Valorile măsura-

te individuale vor apărea pe rândurile

valorilor măsurate a.

c) Măsurătoare Pitagora combinată (vezi figura J)

Apăsaţi tasta pentru comutarea funcţiilor 3 de atâtea ori, pâ-

nă când pe display va apărea simbolul pentru măsurătoare Pi-

tagora combinată .

Măsuraţi, întocmai ca la o măsurare de lungime, distanţele

„1“, „2“ şi „3“ în această succesiune. Aveţi grijă ca distanţa

„1“ şi distanţa căutată „E“ să formeze un unghi drept.

După încheierea ultimei măsurători,

distanţa căutată „E“ va fi afişată pe

rândul de rezultate c. Valorile măsura-

te individuale vor apărea pe rândurile

valorilor măsurate a.

d) Măsurătoare trapez (vezi figura K)

Apăsaţi tasta pentru comutarea funcţiilor 3 de atâtea ori până

când pe display va apărea simbolul pentru măsurătoarea tra-

pez .

Măsuraţi, întocmai ca la o măsurare de lungime, distanţele

„1“, „2“ şi „3“ în această succesiune. Aveţi grijă ca măsurarea

distanţei „3“ să înceapă exact în punctul final al distanţei „1“

iar unghiul format de distanţele „1“ şi

„2“ cât şi cel dintre dis-

tanţele „1“ şi „3“ să fie drept.

După încheierea ultimei măsurători,

distanţa căutată „E“ va fi afişată pe

rândul de rezultate c. Valorile măsura-

te individuale vor apărea pe rândurile

valorilor măsurate a.

Măsurare temporizată a lungimilor

Măsurarea temporizată a lungimilor este utilă de ex. pentru

măsurători efectuate în locuri greu accesibile sau atunci când

trebuie împiedicate mişcările aparatului de măsură în timpul

măsurării.

Pentru măsurarea temporizată a lungimilor, apăsaţi tasta de

comutare a funcţiilor 3 de atâtea ori până când pe display va

apărea simbolul pentru măsurarea temporizată a lungimilor

Pe rândul valorii măsurate a va fi afişat intervalul de timp de la

declanşare până la măsurare. Intervalul de timp poate fi setat,

prin apăsarea tastei plus 6 resp. a tastei minus 12, între 1 s şi

60 s.

Apăsaţi apoi tasta de măsurare 7 pen-

tru a conecta raza laser şi a viza punc-

tul ţintă. Apăsaţi din nou tasta de mă-

surare 7, pentru a declanşa măsura-

rea. Măsurarea va avea loc după in-

trervalul de timp selectat. Valoarea

măsurată va fi afişată pe rândul de re-

zultate c.

Adunarea şi scăderea rezultatelor de măsurare cât şi măsura-

rea minim/maxim nu sunt posibile în funcţia de măsurare tem-

porizată a lungimilor.

Măsurarea suprafeţei pereţilor (vezi figura L)

Măsurare suprafeţei pereţilor serveşte la determinarea sumei

mai multor suprafeţe individuale care au o înălţime comună.

În exemplul din figură trebuie determinată suprafaţa totală a

mai multor pereţi, având aceeaşi înălţime

A, dar lungimi dife-

rite B.

Pentru măsurarea suprafeţei pereţilor, apăsaţi tasta de comu-

tare a funcţiilor 3 de atâtea ori până când pe display va apărea

simbolul pentru măsurarea suprafeţelor .

Măsuraţi înălţimea camerei A întocmai ca la măsurarea lungi-

milor. Valoarea măsurată („cst“) va fi afişată pe rândul de sus

al valorilor măsurate a. Laserul rămâne conectat.

Măsuraţi apoi lungimea B

a primului

perete. Suprafaţa va fi calculată auto-

mat şi va apărea pe rândul de rezulta-

te c. Valoarea măsurată a lungimii va fi

afişată pe rândul din mijloc al valorilor

măsurate a. Laserul rămâne conectat.

Măsuraţi acum lungimea B

a celui de-

al doilea perete. Valoarea măsurată

individuală afişată pe rândul din mij-

loc al valorilor măsurate a se adună cu

lungimea B

. Suma celor două lungimi

(„sum“, afişată pe rândul de jos al va-

lorilor măsurate a) se înmulţeşte cu

înălţimea memorată A. Suprafaţa to-

tală va fi afişată pe rândul de rezultate c.

Puteţi măsura oricât de multe lungimi B

, care se adună auto-

mat şi se înmulţesc cu înălţimea A.

Premisa unui calcul corect al suprafeţei este ca lungimea mă-

surată (în exemplul nostru înălţimea camerei A), să fie aceeaşi

la toate suprafeţele parţiale.

Pentru repornirea măsurării suprafeţei pereţilor cu o nouă

înălţime a camerei A apăsaţi de trei ori tasta 16.

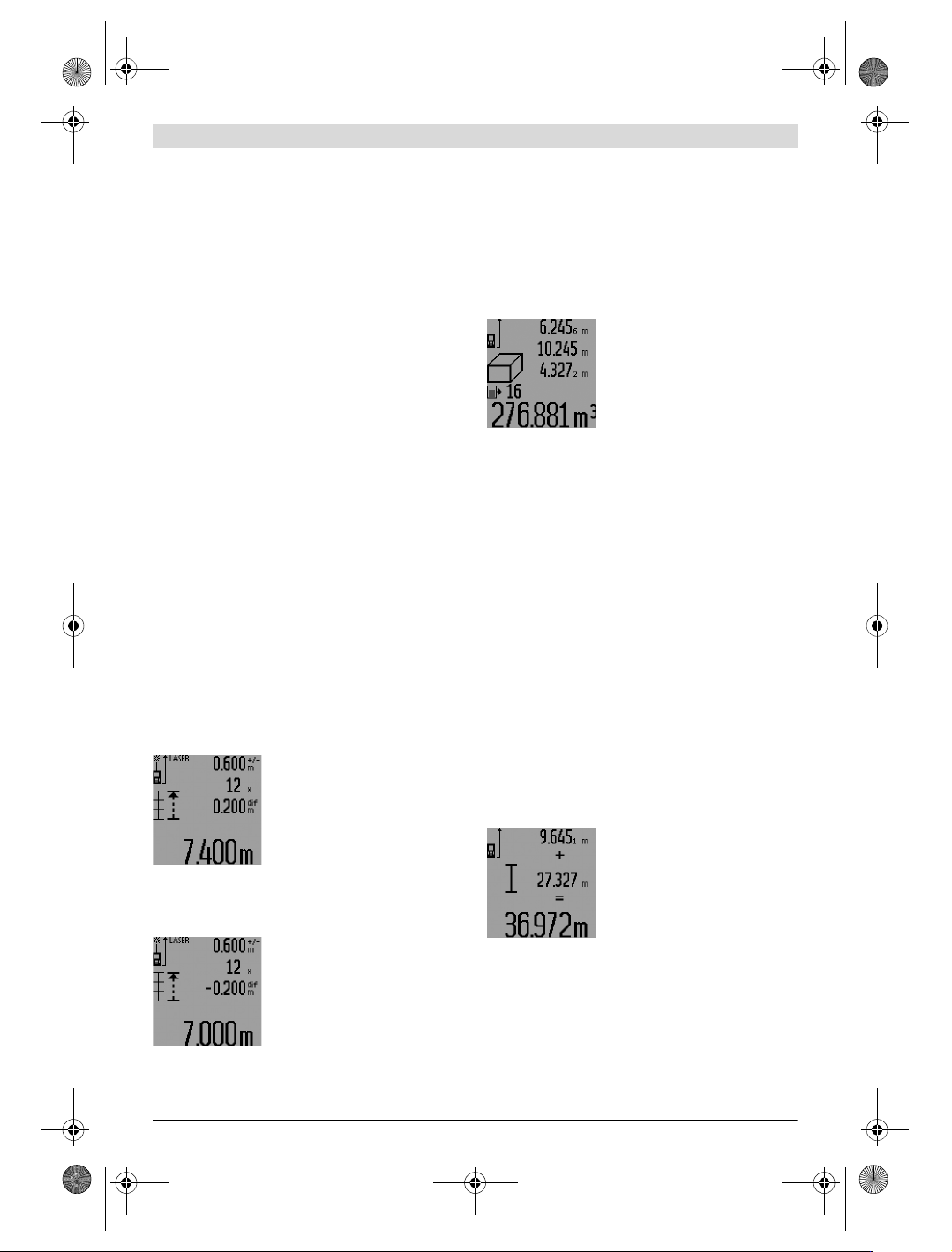

Funcţia de delimitare (încadrare) (vezi figura M)

Funcţia de delimitare serveşte la marcarea unei distanţe defi-

nite (valoare de delimitare), care apoi să poată fi măsurată

sau introdusă în aparat. Această funcţie este utilă de ex. la

marcarea distanţelor de fixare pentru pereţii despărţitori din

elemente prefabricate.

Pentru funcţia de delimitare apăsaţi tasta de comutare a func-

ţiilor 3 de atâtea ori până când pe display va apărea simbolul

funcţiei de delimitare .

OBJ_BUCH-947-007.book Page 196 Friday, July 8, 2016 10:44 AM

Română | 197

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Valoarea de delimitare poate fi reglată după cum urmează:

– Pentru a introduce o valoare cunoscută, apăsaţi tasta plus

6 resp. tasta minus 12 atât timp până când valoarea dorită

va fi afişată pe rândul de sus al valorilor măsurate a. Dacă

se apasă prelungit tasta plus 6 resp. tasta minus 12 valorile

se succed continuu. Laserul nu este încă conectat.

– Pentru măsurarea valorii de delimitare, apăsaţi tasta de

măsurare 7 o dată, scurt, pentru vizare şi din nou, scurt,

pentru măsurare. După acesta raza laser rămâne conecta-

tă.

– Valoarea de delimitare măsurată sau introdusă poate fi co-

rectată prin apăsarea tastei plus 6 resp. a tastei minus12.

După stabilirea valorii de delimitare apăsaţi prelungit tasta de

măsurare 7, pentru a începe măsurarea.

Pentru delimitare, deplasaţi acum aparatul în direcţia dorită.

Pe rândul de rezultate c va fi afişată continuu valoarea măsu-

rată curentă a întregului tronson de măsurare. Pe rândul de

sus al valorilor măsurate a va rămâne afişată în continuare va-

loarea de delimitare selectată.

Pe rândul din mijloc şi pe rândul de jos al valorilor măsurate a

este afişat factorul („x“), de câte ori este cuprinsă valoarea de

delimitare în tronsonul de măsurare şi diferenţa („dif“) dintre

un multiplu întreg al valorii de delimitare şi tronsonul de măsu-

rare.

Dacă tronsonul de măsurare total este mai mic decât multiplul

întreg, atunci vor fi afişate valoarea negativă a diferenţei şi cel

mai apropiat multiplu în ordine crescătoare al valorii de deli-

mitare.

Deplasaţi aparatul de măsură până când pe rândul din mijloc

al valorilor măsurate a va apărea multiplul dorit al valorii de

delimitare iar pe rândul de jos al valorilor măsurate a valoarea

diferenţei va fi de „0,0 m“. Marcaţi apoi punctul de referinţă al

măsurătorii.

Exemple:

a) Diferenţă pozitivă:

7,4 m = (12 x 0,6m) + 0,2 m

Într-un tronson de măsurare de 7,4 m

valoarea de delimitare de 0,6 m este

cuprinsă de 12 ori. Î

n plus, tronsonul

de măsurare mai cuprinde şi un rest

de 0,2 m. Scurtaţi distanţa dintre a-

paratul de măsură şi punctul de pleca-

re cu valoarea diferenţei de 0,2 m, şi

marcaţi apoi lungimea.

b) Diferenţă negativă:

7,0 m = (12 x 0,6 m) – 0,2 m

Într-un tronson de măsurare de 7,0 m

mai lipsesc 0,2 m, pentru ca valoarea

de delimitare de 0,6 m să fie cuprinsă

în acesta de12 ori. Măriţi distanţa

dintre aparatul de măsură şi punctul

de plecare cu 0,2 m şi marcaţi apoi

lungimea.

Puteţi înterupe funcţia de delimitare printr-o scurtă apăsare a

tastei de măsurare 7. Puteţi reporni de la capăt funcţia de de-

limitare printr-o apăsare prelungită a tastei de măsurare 7 (cu

aceeaşi valoare de delimitare).

Funcţia de delimitare se întrerupe automat după 5 min. Pen-

tru a părăsi funcţia mai devreme apăsaţi una din tastele pen-

tru funcţii de măsurare.

Lista ultimelor valori măsurate

Aparatul de măsură memorează ultimele 30 valori măsurate şi

calcularea acestora, afişându-le în ordine inversă (mai întâi a-

pare ultima valoare măsurată).

Pentru accesarea măsurătorilor me-

morate apăsaţi tasta 15. Pe display a-

pare rezultatul ultimei măsurători,

indicatorul pentru lista valorilor mă-

surate d cât şi un contor pentru nume-

rotarea măsurătorilor afişate.

Dacă, la o nouă apăsare a tastei 15 nu

se mai pot accesa alte măsurători memorate, aparatul de mă-

sură comută înapoi în ultima funcţie de măsurare. Pentru a pă-

răsi lista valorilor măsurate apăsaţi una dun tastele pentru

funcţii de măsurare.

Pentru a şterge valoarea afişată curentă de pe lista valorilor

măsurate, apăsaţi scurt tasta 16. Pentru a şterge întreaga lis-

tă a valorilor măsurate, ţineţi apăsată tasta pentru lista valori-

lor măsurate 15 şi apăsa

ţi scurt în acelaşi timp tasta 16.

Ştergerea valorii măsurate

În toate funcţiile de măsurare, puteţi şterge ultima valoare mă-

surată, printr-o scurtă apăsare a tastei 16. Apăsând scurt, de

mai multe ori tasta, veţi putea şterge din memorie valorile mă-

surate, în ordine inversă a determinării lor.

În funcţia de măsurare a suprafeţei, la prima apăsare scurtă a

tastei 16 se şterge ultima valoare măsurată individuală, la a

doua apăsare se şterg toate lungimile B

, la a treia apăsare se

şterge înălţimea camerei A.

Adunarea valorilor măsurate

Pentru a aduna valori măsurate, efectuaţi mai întâi o măsurare

oarecare sau selectaţi o valoare înregistrată din lista valorilor

măsurate. Apăsaţi apoi tasta plus 6. Pentru confirmare, pe

display va apărea „+“. Efectuaţi apoi o a doua măsurare sau

selectaţi altă valoare înregistrată din lista valorilor măsurate.

Pentru aflarea sumei celor două mă-

surări apăsaţi tasta de rezultate 5.

Calculul va fi afişat pe rândul valorilor

măsurate a, suma va apărea pe rândul

de rezultate c.

După calcularea sumei, la acest rezul-

tat se pot adăuga şi alte valori măsu-

rate sau valori înregistrate din lista valorilor măsurate, dacă

înainte de măsurare se apasă tasta plus 6. Adunarea se înche-

ie prin apăsarea tastei de rezultate 5.

Indicaţii pentru adunare:

– Lungimile, suprafeţele şi volumele nu pot fi adunate între

ele. Dacă de ex. se adună o lungime cu o suprafaţă, la apă-

sarea tastei de rezultate 5 pe display va apărea pentru

scurt timp mesajul „ERROR“. După aceasta aparatul de

măsură comută în funcţia de măsurare activă înainte de a-

păsarea tastei.

OBJ_BUCH-947-007.book Page 197 Friday, July 8, 2016 10:44 AM
