Postupak mjerenja

Nakon uključivanja mjerni alat se uvijek nalazi u funkciji mjere-

nja dužina, odnosno stalnog mjerenja. Ostale funkcije mjere-

nja možete podesiti pritiskom na pripadajuću funkcijsku tipku

(vidjeti »Funkcije mjerenja«, stranica 239).

Kao referentna razina za mjerenje nakon uključivanja, oda-

bran je stražnji rub mjernog alata. Pritiskom na tipku referen-

tne razine 8, možete promijeniti referentnu razinu (vidjeti »Bi-

ranje referentne razine (vidjeti slike A– E)«, stranica 239).

Nakon odabira funkcije mjerenja i referentne razine, svi daljnji

koraci provode se pritiskom na tipku za mjerenje 7.

Položite mjerni alat sa odabranom referentnom razinom na

željenu mjernu liniju (npr. zid).

Za uključivanje laserske zrake, kratko pritisnite na tipku za

mjerenje 7.

 Ne usmjeravajte lasersku zraku na ljude ili životinje i ne

gledajte u lasersku zraku, niti sa veće udaljenosti.

Vizirajte sa laserskom zrakom ciljnu površinu. Za aktiviranje

mjerenja pritisnite jedan šuta kratko na tipku za mjerenje 7.

Kod uključene stalne laserske zrake, mjerenje počinje već na-

kon prvog pritiska na tipku za mjerenja 7. U funkciji stalnog

mjerenja, mjerenje započinje odmah kod uključivanja funkci-

je.

Izmjerena vrijednost se pojavljuje obično u toku 0,5 s i kasnije

nakon 4 s. Trajanje mjerenja ovisi od udaljenosti, uvjeta svje-

tla i svojstava refleksije ciljne površine. Završetak mjerenja se

pokazuje signalnim tonom. Nakon završenog mjerenja laser-

ska zraka će se automatski isključiti.

Ako se 20 s nakon postavljanja cilja ne provodi nikakvo mjere-

nje, laserska zraka će se automatski isključiti za očuvanje ba-

terija.

Biranje referentne razine (vidjeti slike A – E)

Za mjerenje možete birati među četiri različite referentne rav-

nine:

– stražnji rub mjernog alata, odnosno prednji rub bočno ra-

sklopljenog graničnog zatika 18 (npr. kod stavljanja na

vanjske uglove),

– vrhovi prema natrag sklopljenog graničnog zatika 18 (npr.

za mjerenja iz uglova),

– prednji rub mjernog alata (npr. kod mjerenja počevši od ru-

ba stola),

–navoj 21 (npr. za mjerenje sa stativom).

Za biranje referentne ravnine, tipku 8 pritišćite toliko često

dok se na displeju ne pokaže tražena referentna razina. Nakon

svakog uključivanja mjernog alata, stražnji rub mjernog alata

je prethodno podešen kao referentna razina.

Nije moguća naknadna promjena referentne razine, od već

provedenih mjerenja (npr. kod pokazivanja izmjerenih vrijed-

nosti u popisu izmjerenih vrijednosti).

Stalna laserska zraka

Mjerni alat možete prema potrebi prebaciti na stalnu lasersku

zraku. U tu svrhu pritisnite tipku stalne laserske zrake 2. Na

displeju će stalno svijetliti pokazivač „LASER“.

 Ne usmjeravajte lasersku zraku na ljude ili životinje i ne

gledajte u lasersku zraku, niti sa veće udaljenosti.

Laserska zraka ostaje u ovom podešavanju uključena i između

mjerenja, a za mjerenje je dovoljan samo jednokratni pritisak

na tipku za mjerenje 7.

Za isključivanje stalne laserske zrake ponovno pritisnite tipku

2 ili isključite mjerni alat.

Ako bi se tokom jednog mjerenja isključila stalna laserska zra-

ka, mjerenje će se automatski završiti.

Osvjetljenje displeja

Za uključivanje i isključivanje osvjetljenja displeja pritisnite

tipku 11. Ako se 10 s nakon uključivanja osvjetljenja displeja

ne bi pritisnula niti jedna tipka, tada će se on isključiti za čuva-

nje baterija.

Signalni ton

Za uključivanje i isključivanje signal-

nog tona, tipku za promjenu funkcija

3 pritišćite toliko često dok se na dis-

pleju ne pojavi pokazivanje za pode-

šavanje tona. Pritiskom na tipku za

plus 6, odnosno tipku za minus 12, bi-

rate željeno podešavanje.

Odabrano podešavanje tona ostaje zadržano kod isključivanja

i uključivanja mjernog alata.

Promjena mjerne jedinice

Za pokazivanje izmjerenih vrijednosti u svakom trenutku mo-

žete promijeniti mjernu jedinicu.

Mogu se birati slijedeće mjerne jedinice:

– Mjerenje dužina: m, cm, mm,

– Mjerenje površina: m

– Mjerenje volumena: m

Za promjenu mjerne jedinice, tipku za

promjenu funkcije 3 pritišćite toliko

često dok se na displeju ne pojavi

pokazivanje mjerne jedinice. Pritis-

kom na tipku za plus 6, odnosno tipku

za minus 12, birate željenu mjernu je-

dinicu.

Funkcije mjerenja

Jednostruko mjerenje dužina

Za mjerenje dužina pritišćite tipku 4 toliko često dok se na dis-

pleju ne pojavi pokazivanje za mjerenje dužina .

Za ciljanje i za mjerenje pritisnite je-

dan puta kratko na tipku za mjerenje

Izmjerena vrijednost će se pokazati u

retku rezultata c.

Kod više mjerenja dužine jednih iza

drugih, u recima izmjerenih vrijedno-

sti a pokazat će se rezultati zadnjih mjerenja.

Stalno mjerenje

Kod stalnog mjerenja mjerni alat se može relativno pomicati

prema cilju, kod čega se izmjerena vrijednost aktualizira na-

kon cca. svakih 0,5 s. Možete se npr. udaljiti od zida do želje-

ne udaljenosti, a trenutačna udaljenost se može uvijek očitati.

OBJ_BUCH-947-007.book Page 239 Friday, July 8, 2016 10:44 AM

240 | Hrvatski

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Za stalna mjerenja odaberite najprije funkciju mjerenja dužina

i nakon toga pritišćite tipku za mjerenje 7 toliko dugo dok se

na displeju ne pojavi pokazivanje za stalno mjerenje. La-

ser se uključuje i mjerenje počinje ponovno.

Trenutačna izmjerena vrijednost po-

kazat će se u retku rezultata c.

Kratkim pritiskom na tipku za mjere-

nje 7 završava se stalno mjerenje. Za-

dnja izmjerena vrijednost će se poka-

zati u retku rezultata c. Duljim priti-

skom na tipku za mjerenje 7 ponovno

započinje stalno mjerenje.

Stalno mjerenje se automatski isključuje nakon 5 minuta. Za-

dnja izmjerena vrijednost ostaje pokazana u retku rezultata c.

Mjerenje minimuma/maksimuma (vidjeti slike F–G)

Mjerenje minimuma služi za određivanje najkraće udaljenosti

od jedne čvrste referentne točke. Ono pomaže npr. kod odre-

đivanja okomica ili vodoravnih linija.

Mjerenje maksimuma služi za određivanje najveće udaljenosti

od jedne fiksne referentne točke. Ono pomaže npr. kod odre-

đivanja dijagonala.

Za jednostruko mjerenje minimuma/maksimuma odaberite

najprije funkciju mjerenja dužina i pritisnite nakon toga tipku

13. U retku rezultata c pokazat će se »min« za mjerenje mini-

muma. Za mjerenje maksimuma ponovno pritisnite tipku 13,

tako da se u retku rezultata pokaže »max«. Nakon toga priti-

snite tipku za mjerenje 7. Laser će se uključiti i mjerenje poči-

nje.

Pomičite laser preko traženog cilja amo-tamo (npr. ugao pro-

storije kod određivanja dijagonala), tako da referentna točka

mjerenja (npr. vrh graničnog zatika 18) uvijek ostaje na istom

mjestu.

U retku rezultata c će se (ovisno od

odabrane funkcije) pokazati minimal-

na odnosno maksimalna izmjerena

vrijednost. Ona će se uvijek prenijeti

ako je trenutačna izmjerena vrijed-

nost dužina manja odnosno veća od

dosadašnje minimalne odnosno mak-

simalne vrijednosti. U recima izmjere-

nih vrijednosti a pojavit će se maksimalna (»max«), minimal-

na (»min«) i trenutačna izmjerena vrijednost.

Za završavanje mjerenja minimuma/maksimuma pritisnite na

kratko tipku za mjerenje 7. Ponovnim pritiskom na tipku za

mjerenje ponovno započinje mjerenje.

Mjerenje minimuma/maksimuma može se primijeniti i kod

mjerenja dužina, unutar drugih funkcija mjerenja (npr. mjere-

nje površina). U tu svrhu kod pripadajućeg određivanja vrijed-

nosti pojedinačnog mjerenja, jedan puta pritisnite tipku 13 za

minimalno mjerenje, odnosno dva puta za maksimalno mjere-

nje. Nakon toga pritisnite tipku 7 mjerenja za uključivanje la-

serske zrake. Pomaknite mjerni alat tako da se izmjeri željena

minimalna odnosno maksimalna vrijednost i pritisnite tipku

mjerenja 7 za preuzimanje minimalne odnosno maksimalne

vrijednosti u tekuće izračunavanje.

Kod mjerenja dužina sa vremenskom zadrškom i u funkciji tra-

siranja, nisu moguća nikakva mjerenja minimuma odnosno

maksimuma.

Mjerenje minimuma/maksimuma automatski će se isključiti

nakon 5 minuta.

Mjerenje površina

Za mjerenje površina, tipku 4 pritišćite toliko često dok se na

displeju ne pojavi pokazivanje za mjerenje površina .

Nakon toga mjerite dužinu i širinu jednu iza druge, kao kod

mjerenja dužina. Između oba mjerenja laserska zraka ostaje

uključena.

Nakon završenog drugog mjerenja au-

tomatski će se izračunati površina i

pokazati u retku rezultata c. Pojedi-

načne izmjerene vrijednosti nalaze se

u recima izmjerene vrijednosti a.

Mjerenje volumena

Za mjerenje volumena pritišćite tipku 4 toliko često dok se na

displeju ne pojavi pokazivanje za mjerenje volumena .

Nakon toga mjerite dužinu, širinu i visinu jednu iza druge, kao

kod mjerenja dužina. Između tri mjerenja laserska zraka osta-

je uključena.

Nakon završenog trećeg mjerenja au-

tomatski će se izračunati volumen i

pokazati u retku rezultata c. Pojedi-

načne izmjerene vrijednosti nalaze se

u recima izmjerene vrijednosti a.

Vrijednosti veće od 999999 m

mogu se pokazati, na displeju će se

pojaviti »ERROR« i »––––«. Podijeli-

te mjereni volumen u pojedinačna mjerenja čije ste vrijednosti

zasebno izračunali i zatim ih saželi.

Neizravno mjerenje dužina (vidjeti slike H–K)

Neizravno mjerenje dužina služi za određivanje udaljenosti

koje se ne mjere izravno, jer bi zapreka poremetila putanju la-

serske zrake ili ne bi bila na raspolaganju niti jedna ciljna povr-

šina kao reflektor. Točni rezultati će se postići samo ako se

kod pripadajućeg mjerenja točno održi pravi kut (Pitagorin

poučak).

Kod toga pazite da referentna točka mjerenja (npr. stražnji

rub mjernog alata) kod svih pojedinačnih mjerenja, u toku jed-

nog postupka mjerenja ostane točno na istoj strani (izuzetak:

trapezno mjerenje).

Između pojedinačnih mjerenja laserska zraka ostaje uključe-

na.

Za neizravno mjerenje dužina na raspolaganju su četiri funkci-

je mjerenja sa kojima se mogu odrediti različite mjerne dioni-

ce. Za biranje funkcije mjerenja, tipku za promjenu funkcije 3

pritišćite toliko često dok se na displeju ne pokaže simbol tra-

žene funkcije.

OBJ_BUCH-947-007.book Page 240 Friday, July 8, 2016 10:44 AM

Hrvatski | 241

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

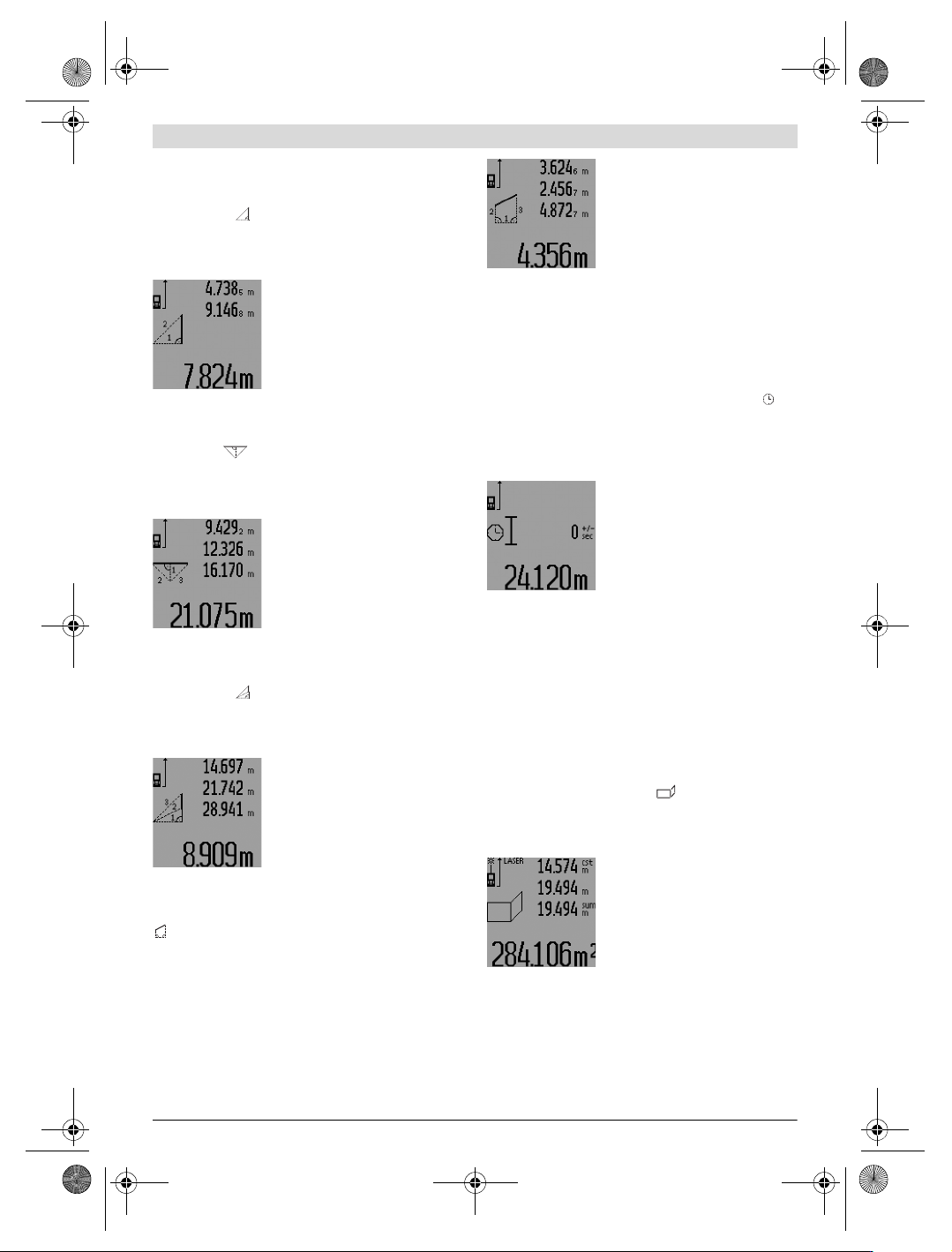

a) Jednostruko Pitagorino mjerenje (vidjeti sliku H)

Tipku za promjenu funkcije mjerenja 3 pritišćite toliko često

dok se na displeju ne pojavi pokazivanje za jednostruko Pita-

gorino mjerenje .

Kao i kod mjerenja dužina izmjerite dionice »1« i »2« ovim re-

doslijedom. Kod toga pazite da između dionice »1« i tražene

dionice »E« postoji pravi kut.

Nakon završenog zadnjeg mjerenja,

rezultat za traženu dionicu »E« poka-

zat će se u retku rezultata c. Pojedi-

načne izmjerene vrijednosti nalaze se

u recima izmjerene vrijednosti a.

b) Dvostruko Pitagorino mjerenje (vidjeti sliku I)

Tipku za promjenu funkcije mjerenja 3 pritišćite toliko često

dok se na displeju ne pojavi pokazivanje za dvostruko Pitago-

rino mjerenje .

Kao i kod mjerenja dužina, izmjerite dionice »1«, »2« i »3«

ovim redoslijedom. Kod toga pazite da između dionice »1« i

tražene dionice »E« postoji pravi kut.

Nakon završenog zadnjeg mjerenja,

rezultat za traženu dionicu »E« poka-

zat će se u retku rezultata c. Pojedi-

načne izmjerene vrijednosti nalaze se

u recima izmjerene vrijednosti a.

c) Kombinirano Pitagorino mjerenje (vidjeti sliku J)

Tipku za promjenu funkcije mjerenja 3 pritišćite toliko često

dok se na displeju ne pojavi pokazivanje za kombinirano Pita-

gorino mjerenje .

Kao i kod mjerenja dužina, izmjerite dionice »1«, »2« i »3«

ovim redoslijedom. Kod toga pazite da između dionice »1« i

tražene dionice »E« postoji pravi kut.

Nakon završenog zadnjeg mjerenja,

rezultat za traženu dionicu »E« poka-

zat će se u retku rezultata c. Pojedi-

načne izmjerene vrijednosti nalaze se

u recima izmjerene vrijednosti a.

d) Trapezno mjerenje (vidjeti sliku K)

Tipku za promjenu funkcije mjerenja 3 pritišćite toliko često

dok se na displeju ne pojavi pokazivanje za trapezno mjerenje

Kao i kod mjerenja dužina, izmjerite dionice »1«, »2«

i »3«

ovim redoslijedom. Kod toga pazite da mjerenje dionice »3«

počinje točno na krajnjoj točci dionice »1« i da između dionice

»1« i »2«, kao i između »1« i »3«, postoji pravi kut.

Nakon završenog zadnjeg mjerenja,

rezultat za traženu dionicu »E« poka-

zat će se u retku rezultata c. Pojedi-

načne izmjerene vrijednosti nalaze se

u recima izmjerene vrijednosti a.

Mjerenje dužina sa vremenskom zadrškom

Mjerenje dužina sa vremenskom zadrškom pomaže npr. kod

mjerenja na teško dostupnim mjestima ili kada se trebaju spri-

ječiti gibanja mjernog alata tijekom mjerenja.

Za mjerenje dužina uz vremensku zadršku, tipku za promjenu

funkcija 3 pritišćite toliko često dok se na displeju ne pojavi

pokazivanje za mjerenje dužina uz vremensku zadršku .

U retku izmjerene vrijednosti a pokazat će se vremenski ras-

pon od aktiviranja do mjerenja. Vremenski raspon se može

podesiti od 1 s do 60 s pritiskom na tipku za plus 6 odnosno

na tipku za minus 12.

Nakon toga pritisnite tipku mjerenja 7

za uključivanje laserske zrake i za ci-

ljanje ciljne točke. Ponovno pritisnite

tipku za mjerenje 7 za aktiviranje mje-

renja. Mjerenje se provodi nakon oda-

branog vremenskog raspona. Izmje-

rena vrijednost će se pokazati u retku

rezultata c.

Zbrajanje i oduzimanje rezultata mjerenja kao i mjerenje mini-

muma/maksimuma nije moguće kod mjerenja dužina sa vre-

menskom zadrškom.

Mjerenje površine zida (vidjeti sliku L)

Mjerenje površine zida služi tome da se zbroj više pojedinač-

nih površina određuje sa zajedničkom visinom.

U prikazanom primjeru treba se odrediti ukupna površina više

zidova, koja ima istu visinu prostorije A, ali različite dužine B.

Za mjerenja površine zida, tipku za promjenu funkcije mjere-

nja 3 pritišćite toliko često dok se na displeju ne pojavi poka-

zivanje za mjerenje površine zida .

Kao kod mjerenja dužina izmjerite visinu prostorije A. Izmjere-

na vrijednost (»cst«) pokazat će se u gornjem retku izmjerene

vrijednosti a. Laser ostaje uključen.

Nakon toga izmjerite dužinu B

prvog

zida. Površina će se automatski izra-

čunati i pokazati u retku rezultata c.

Izmjerena vrijednost dužine nalazi se

u srednjem retku izmjerene vrijedno-

sti a. Laser ostaje uključen.

OBJ_BUCH-947-007.book Page 241 Friday, July 8, 2016 10:44 AM
