50 | Português 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools a) Medição simples de Pitágoras (veja figura H) Premir repetidamente a tecla para a comutaç ão de função 3 até a indicação para a me dição simples de Pitágoras a…

Português | 49

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Para medições contínuas, deverá primeiro selecionar a fun-

ção de medição de comprimento e então premir a tecla de

medição 7, até a indicação de medição contínua aparecer

no display. O laser é ligado e a medição começa imediatamen-

te.

O valor de medição atual é indicado

na linha de resultados c.

Premir por instantes a tecla de medi-

ção 7 para terminar a medição contí-

nua. O último valor de medição é indi-

cado na linha de resultados c. Premir

prolongadamente a tecla de medição

7 para reiniciar a medição contínua.

A medição contínua desliga-se automaticamente após

5 minutos. O último valor de medição permanece indicado na

linha de resultados c.

Medição mínima e máxima (veja figuras F–G)

A medição mínima serve para averiguar a distância mais curta

a partir de um ponto de referência fixo. Ela ajuda p.ex. a de-

terminar linhas verticais e horizontais.

A medição máxima serve para averiguar a distância mais lon-

ga a partir de um ponto de referência fixo. Ela ajuda p.ex. a

determinar linhas diagonais.

Para a simples medição mínima ou máxima, deverá primeira-

mente selecionar a função de comprimento e premir a tecla

13. Na linha de resultados c aparece “min” para a medição

mínima. Para medições máximas é necessário premir nova-

mente a tecla 13 de modo que “max” seja exibido na linha de

resultados. Premir em seguida a tecla de medição 7. O laser é

ligado e a medição é iniciada.

Movimentar o laser para lá e para cá sobre o ponto desejado

(p.ex. o teto do recinto ao averiguar a diagonal), de modo que

o ponto de referência da medição (p.ex. a ponta do pino limi-

tador 18) permaneça sempre no mesmo lugar.

Na linha de resultados c é indicado

(de acordo com a função seleciona-

da) o mínimo ou o máximo valor de

medição. Ele será sempre sobrescrito

quando o valor atual de medição do

comprimento for menor ou maior do

que o valor mínimo ou máximo de até

então. Nas linhas de valores de medi-

ção a aparecem o máximo valor de medição (“máx”), o míni-

mo valor de medição (“min”) e o valor de medição atual.

Para terminar a medição mínima ou máxima, deverá premir

por instantes a tecla de medição 7. Premir novamente a tecla

de medição para reiniciar a medição.

A medição mínima ou máxima também podem ser utilizadas

em medições de comprimento numa outra função de medição

(p.ex. medição de áreas). Para tal deverá, na respetiva dete-

ção de valores de medição individuais, premir uma vez a tecla

13 para a medição mínima ou duas vezes para a medição má-

xima. Premir em seguida a tecla de medição 7 para ligar o raio

laser. Movimentar o instrumento de medição de modo que se-

ja medido o valor mínimo ou o valor máximo, e premir a tecla

de medição 7 para assumir o valor mínimo ou máximo no cál-

culo em decurso.

Na medição de comprimento temporizada e na função de

marcação não é possível executar medições mínimas nem

máximas.

A medição mínima ou máxima desliga-se automaticamente

após 5 minutos.

Medição de áreas

Para a medição de área, deverá premir repetidamente a tecla

4, até a indicação de medição de área aparecer no display.

Medir em seguida o comprimento e a largura, da mesma for-

ma como para uma medição de comprimento. O raio laser

permanece ligado entre as duas medições.

Após o final da segunda medição, a

área é calculada automaticamente e a

linha de resultados c

é indicada. Os

valores de medição individuais en-

contram-se nas linhas de medição a.

Medição do volume

Para as medições de volume, deverá premir repetidamente a

tecla 4, até a indicação de medição de volume aparecer

no display.

Medir em seguida o comprimento, a largura, e a altura da mes-

ma forma como para uma medição de comprimento. O raio la-

ser permanece ligado entre as três medições.

Após a terceira medição, o volume é

automaticamente calculado e indica-

do na linha de resultados c. Os valo-

res de medição individuais encon-

tram-se nas linhas de medição a.

Valores acima de 999999 m

não po-

dem ser indicados; no display apare-

ce “ERROR” e “––––”. Dividir o vo-

lume a ser medido em medições individuais, calcular os

valores separadamente e em seguida somá-los.

Medição indireta de comprimento (veja figuras H–K)

A medição indireta de comprimento é utilizada para averiguar

distâncias, que não podem ser medidas diretamente, porque

há um obstáculo que obstrui o percurso do raio laser ou por-

que não há uma superfície alvo disponível como refletor. Só

são alcançados resultados corretos se os ângulos retos, exigi-

dos para a respetiva medição, forem mantidos com exatidão

(teorema de Pitágoras).

Observe que o ponto de referência da medição (p.ex. canto

de trás do instrumento de medição) permaneça exatamente

na mesma posição em todas as medições individuais de um

processo de medição (exceção: medição trapezoidal).

O raio laser permanece ligado entre as medições individuais.

Para a medição indireta de comprimento, estão disponíveis

quatro funções de medição, com as quais podem ser deteta-

dos diversos percursos respetivamente. Para a seleção da

função de medição deverá premir repetidamente a tecla para

a comutação de função 3 até o símbolo da função de medição

desejada aparecer no display.

OBJ_BUCH-947-007.book Page 49 Friday, July 8, 2016 10:44 AM

50 | Português

1 609 92A 1YW | (8.7.16) Bosch Power Tools

a) Medição simples de Pitágoras (veja figura H)

Premir repetidamente a tecla para a comutação de função 3

até a indicação para a medição simples de Pitágoras apa-

recer no display.

Medir os percursos “1” e “2” nesta sequência, como numa

medição de comprimento. Observe que entre o percurso “1”

e o percurso procurado “E” haja um ângulo reto.

Após o final da última medição, o re-

sultado para o percurso procurado

“E” é indicado na linha de resultados

c. Os valores de medição individuais

encontram-se nas linhas de medição

b) Medição dupla de Pitágoras (veja figura I)

Premir repetidamente a tecla para a comutação de função 3

até a indicação para a medição dupla de Pitágoras apa-

recer no display.

Medir os percursos “1”, “2” e “3” nesta sequência, como nu-

ma medição de comprimento. Observe que entre o percurso

“1” e o percurso procurado “E” haja um ângulo reto.

Após o final da última medição, o re-

sultado para o percurso procurado

“E” é indicado na linha de resultados

c. Os valores de medição individuais

encontram-se nas linhas de medição

c) Medição combinada de Pitágoras (veja figura J)

Premir repetidamente a tecla para a comutação de função 3

até a indicação para a medição combinada de Pitágoras

aparecer no display.

Medir os percursos “1”, “2” e “3” nesta sequência, como nu-

ma medição de comprimento. Observe que entre o percurso

“1” e o percurso procurado “E” haja um ângulo reto.

Após o final da última medição, o re-

sultado para o percurso procurado

“E” é indicado na linha de resultados

c. Os valores de medição individuais

encontram-se nas linhas de medição

d) Medição trapezoidal (veja figura K)

Premir repetidamente a tecla para a comutação de função 3

até a indicação para a medição trapezoidal aparecer no

display.

Medir os percursos “1”, “2” e “3” nesta sequência, como nu-

ma medição de comprimento. Observe que a medição do per-

curso “3” comece exatamente no ponto final do percurso “1”

e que entre os percursos “1” e “2” e entre “1” e “3” haja um

ângulo reto.

Após o final da última medição, o re-

sultado para o percurso procurado

“E” é indicado na linha de resultados

c. Os valores de medição individuais

encontram-se nas linhas de medição

Medição temporizada de comprimento

A medição de comprimento temporizada ajuda, por ex. a me-

dir em locais de difícil acesso ou se deverá ser evitado que o

instrumento de medição se movimente durante a medição.

Para a medição temporizada de comprimento, deverá premir

repetidamente a tecla para comutação de função 3, até a indi-

cação de medição temporizada de comprimento aparecer

no display.

Na linha de valor de medição a é indicado o período entre o

acionamento e a medição. O período de tempo pode ser ajus-

tado premindo a tecla + 6 ou a tecla – 12 durante 1 a 60 se-

gundos.

Em seguida deverá premir a tecla de

medição 7, para ligar o raio laser e pa-

ra mirar o ponto de alvo. Premir nova-

mente a tecla de medição 7 para acio-

nar a medição. A medição é realizada

após o período de tempo seleciona-

do. O valor de medição é indicado na

linha de resultados c.

A adição e a subtração dos resultados de medição, assim co-

mo a medição mínima e máxima, não são possíveis na medi-

ção temporizada de comprimento.

Medição da superfície da parede (veja figura L)

A medição da superfície da parede serve para averiguar a so-

ma de várias superfícies individuais com uma altura comum.

No exemplo ilustrado deve ser averiguada a área total de vá-

rias paredes, que têm a mesma altura do teto A, mas diferen-

tes comprimentos B.

Para as medições de superfícies de paredes, deverá premir a

tecla para comutação de função 3, até a indicação de medi-

ções de áreas de paredes aparecer no display.

Medir a altura do recinto A como para uma medição de com-

primento. O valor de medição (“cst”) é indicado na linha su-

perior de valores de medição a. O laser permanece ligado.

Medir em seguida o comprimento B

da primeira parede. A área é automa-

ticamente calculada e indicada e a li-

nha de resultados c é indicada. O va-

lor de medição de comprimento

encontra-se na linha de valor de medi-

ção central a. O laser permanece liga-

do.

OBJ_BUCH-947-007.book Page 50 Friday, July 8, 2016 10:44 AM

Português | 51

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

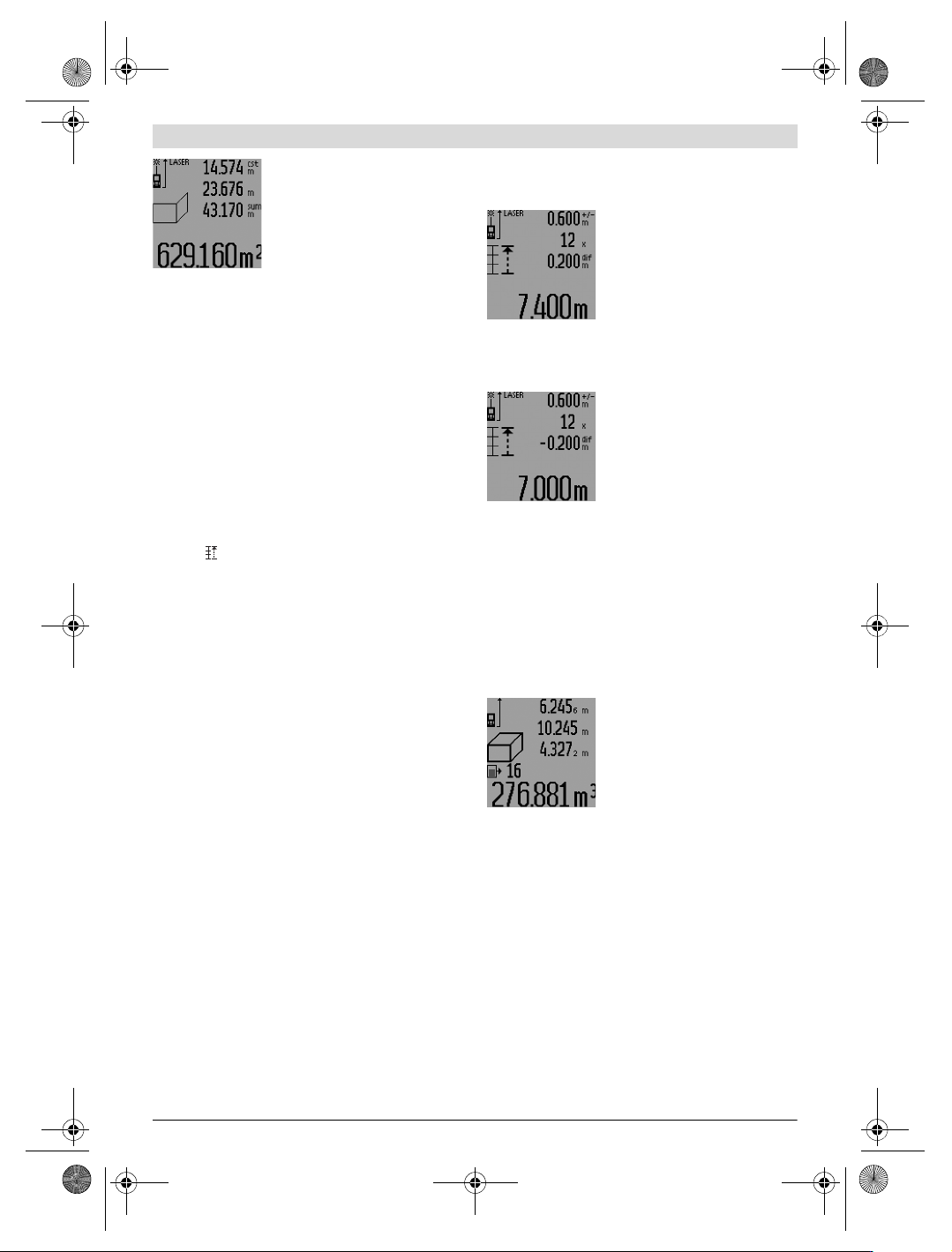

Medir agora o comprimento B

da se-

gunda parede. O valor de medição in-

dividual indicado na linha de valor de

medição central a é adicionado ao

comprimento B

. A soma dos dois

comprimentos (“sum”, indicada na li-

nha de valor de medição inferior a) é

multiplicada com a altura memoriza-

da A. O valor da área total é indicado na linha de resultados c.

É possível medir inúmeros outros comprimentos B

, que são

adicionados automaticamente e multiplicados com a altura A.

Condição para um cálculo correto da área é que o primeiro

comprimento medido (no exemplo a altura do recinto A) seja

idêntico para todas as áreas parciais.

Para uma nova medição da superfície da parede, com um no-

vo pé direito A, deverá premir três vezes a tecla 16.

Função de marcação (veja figura M)

A função de medição serve para marcar um percurso fixo (va-

lor de medição), que pode ser medido ou entrado. Ela ajuda

por ex. a marcar distâncias de paredes intermediárias em

construções a seco.

Para a função de medição, deverá premir repetidamente a te-

cla para comutação de função 3 até a indicação da função de

marcação aparecer no display.

O valor de marcação pode ser ajustado da seguinte forma:

– Para indicar um valor conhecido, deverá premir a tecla + 6

ou a tecla – 12 até o valor desejado ser indicado na linha

de valor de medição superior a. Premindo prolongada-

mente a tecla + 6 ou a tecla – 12, os valores percorrem

continuamente. O laser ainda não é ligado.

– Para medir o valor de marcação, deverá premir a tecla de

medição 7 uma vez, por instantes, para ver mais uma vez,

por instantes, para medir. Em seguida o raio laser perma-

nece ligado.

– O valor de marcação medido ou entrado, pode ser corrigi-

do com a tecla + 6 ou com a tecla – 12.

Após determinar o valor de marcação, deverá premir prolon-

gadamente a tecla de medição 7, para começar a medição.

Agora deverá movimentar o instrumento de medição na dire-

ção desejada para marcar. Na linha de resultados c é continu-

amente indicado o valor de medição atual do completo per-

curso de medição. Na linha superior de valor de medição a

ainda permanece exibido o valor de marcação selecionado.

Na linha de valor de medição central e na inferior a encon-

tram-se o fator (“x”), que indica quantas vezes o valor de mar-

cação está contido no percurso total, e a diferença (“dif”) en-

tre um múltiplo integral do valor de marcação e do percurso

total.

Se o percurso de medição total for um pouco menor do que

um múltiplo integral, são indicados um valor de diferença ne-

gativo e o múltiplo superior mais próximo do valor de marca-

ção.

Movimentar o instrumento de medição até na linha central do

valor de medição a aparecer o múltiplo desejado do valor de

marcação e até o valor de diferença na linha inferior de valor

de medição a for “0,0 m”. Agora deverá transferir o ponto de

referência da medição.

Exemplos:

a) Valor de diferença positivo:

7,4m=(12x0,6m)+0,2m

Num percurso total de 7,4 m o valor

de marcação 0,6 m está contido 12

vezes. Além disso o percurso total

ainda contém um resto de 0,2 m. Re-

duzir a distância entre o instrumento

de medição e o ponto inicial, pelo va-

lor de diferença 0,2 m, e em seguida

transferir o comprimento.

b) Valor de diferença negativo:

7,0 m = (12 x 0,6 m) – 0,2 m

Num percurso total de 7,0 m faltam

0,2 m, para o valor de marcação

0,6 m estar contido 12 vezes. Au-

mentar a distância entre o instrumen-

to de medição e o ponto inicial, por

0,2 m, e em seguida transferir o com-

primento.

Premir por instantes a tecla de medição 7 para interromper a

função de marcação. Premir prolongadamente a tecla de me-

dição 7

para reiniciar a função de marcação (com o mesmo

valor de marcação).

A função de marcação desliga-se automaticamente após

5 minutos. Para deixar antecipadamente a função, deverá

premir uma das teclas para as funções de medição.

Lista dos últimos valores de medição

O instrumento de medição memoriza os últimos 30 valores de

medição e os seus cálculos e apresenta-os em sequência in-

vertida (primeiro o último valor de medição).

Para chamar as medições memoriza-

das, deverá premir a tecla 15. No dis-

play aparece o resultado da última

medição, o indicador da lista de valo-

res de medição d e o contador para a

numeração das medições indicadas.

Se ao premir novamente a tecla 15

não estiverem memorizadas outras medições, o instrumento

de medição comuta de volta para a última função de medição.

Para deixar a lista de valores de medição é necessário premir

uma das teclas das funções de medição.

Para anular a entrada atualmente indicada na lista de valores

de medição, deverá premir por instantes a tecla 16. Para anu-

lar toda a lista de valores de medição, deverá manter a tecla

da lista de valores de medição 15 premida e premir ao mesmo

tempo, por instantes, a tecla 16.

Anular valores de medição

Premir por instantes a tecla 16 para anular, em todas as fun-

ções de medição, o último valor de medição individual averi-

guado. Premir repetidamente por instantes a tecla para anu-

lar, em sequência invertida, os valores individuais de

medição.

Na função da medição de superfícies de paredes, o último va-

lor de medição individual é anulado assim que a tecla 16 for

OBJ_BUCH-947-007.book Page 51 Friday, July 8, 2016 10:44 AM
