Norsk | 93 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) Til sikting og måling trykker du en gang kort på måle-tasten 7 . Måleverdien an vises i resulta tlinje c . Ved flere l engdemåli nger etter hver- andre anvi ses resu…

92 | Norsk

1 609 92A 1YW | (8.7.16) Bosch Power Tools

– Kort trykking på tasten for måling 7: Måleverktøy og laser

koples inn. Måleverktøyet befinner seg i funksjonen for

lengdemåling.

– Lang trykking på tasten for måling 7: Måleverktøy og laser

koples inn. Måleverktøyet befinner seg i funksjonen for

kontinuerlig måling.

 Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen, heller ikke fra lang avstand.

Til utkobling av måleverktøyet trykker du lenge på på-/av-tas-

ten 16.

Hvis det i ca. 5 min ikke trykkes en tast på måleverktøyet, ko-

bler måleverktøyet seg automatisk ut til skåning av batterie-

ne.

Ved en automatisk utkopling opprettholdes alle lagrede verdi-

er.

Måling

Etter innkoplingen befinner måleverktøyet seg alltid i funksjo-

nen for lengdemåling hhv. kontinuerlig måling. Andre måle-

funksjoner kan du innstille ved å trykke den passende funk-

sjonstasten (se «Målefunksjoner», side 92).

Som referansenivå for målingen er det valgt bakkanten på må-

leverktøyet etter innkopling. Ved å trykke på tasten for refe-

ransenivå 8 kan du endre referansenivået (se «Valg av refe-

ransenivå (se bildene A–E)», side 92).

Etter valg av målefunksjonen og referansenivået utføres alle

andre skritt ved å trykke tasten for måling 7.

Legg måleverktøyet med valgt referansenivå mot ønsket må-

lelinje (f.eks. veggen).

Trykk kort på tasten for måling 7 til innkobling av laserstrålen.

 Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen, heller ikke fra lang avstand.

Rett laserstrålen mot målflaten. Trykk kort en gang til på tas-

ten for måling 7 til utløsing av målingen.

Ved innkoplet permanent laserstråle begynner målingen alle-

rede etter første trykking på måletasten 7. I funksjonen konti-

nuerlig måling starter målingen straks funksjonen innkoples.

Måleverdien vises typisk i løpet av 0,5 og senest etter 4 s. Må-

lingens varighet er avhengig av avstanden, lysforholdene og

refleksjonsegenskapene til målflaten. Slutten på målingen an-

vises med et lydsignal. Etter målingen kobles laserstrålen au-

tomatisk ut.

Hvis det ikke utføres en måling ca. 20 s etter siktingen, kobles

laserstrålen automatisk ut for å skåne batteriene.

Valg av referansenivå (se bildene A–E)

Til målingen kan du velge fire forskjellige referansenivåer:

– bakkanten på måleverktøyet hhv. forkanten på anslagstif-

ten som er slått ut mot siden 18 (f.eks. ved legging mot ut-

vendige hjørner,

– spissen på anslagstiften som er slått ut bakover 18 (f.eks.

til målinger fra hjørner),

– forkanten på måleverktøyet (f.eks. ved måling fra en bord-

kant),

–gjengene 21 (f.eks. til måling med stativ).

Til valg av referansenivået trykker du flere ganger på tasten

helt til ønsket referansenivå vises på displayet. Etter hver inn-

kobling av måleverktøyet er bakkanten på måleverktøyet for-

håndsinnstilt som referansenivå.

En senere forandring av referansenivået til allerede utførte

målinger (f.eks. ved anvisning av måleverdier i måleverdilis-

ten) er ikke mulig.

Permanent laserstråle

Du kan omstille måleverktøyet til permanent laserstråle etter

behov. Trykk da på tasten for permanent laserstråle 2. På dis-

playet lyser «LASER» kontinuerlig.

 Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen, heller ikke fra lang avstand.

Laserstrålen forblir også innkoblet mellom målingene i denne

innstillingen, til måling er det kun nødvendig med engangs

kort trykking på måletasten 7.

Til utkobling av den permanente laserstrålen trykker du igjen

på tasten 2 eller kobler ut måleverktøyet.

Hvis den permanente laserstrålen koples ut i løpet av en må-

ling, avsluttes målingen automatisk.

Displaybelysning

Til inn- og utkopling av displaybelysningen trykker du på tas-

ten 11. Hvis det ikke trykkes på en tast i 10 s etter innkoplin-

gen av displaybelysningen, koples den ut for å skåne batterie-

ne.

Lydsignal

Til inn- og utkopling av lydsignalet

trykker du så ofte på tasten til skifting

av funksjon 3 til meldingen for lydinn-

stillingen vises på displayet. Med

trykking på plusstasten 6 hhv. minus-

tasten 12 velger du ønsket innstilling.

Den valgte lydinnstillingen opprett-

holdes ved ut- og innkobling av måleverktøyet.

Skifting av målenheter

Til anvisning av måleverdiene kan du til enhver tid skifte mål-

enhet.

Følgende målenheter står til utvalg:

– Lengdemåling: m, cm, mm,

– Flatemåling: m

– Volummåling: m

Til skifting av målenheten trykker du

så mange ganger på tasten til skifting

av funksjon 3 at displayet viser mel-

dingen for skifting av målenhet. Med

trykking på plusstasten 6 hhv. minus-

tasten 12 velger du ønsket målenhet.

Målefunksjoner

Enkel lengdemåling

Til lengdemålinger trykker du så mange ganger på tasten 4, til

displayet viser meldingen for lengdemåling .

OBJ_BUCH-947-007.book Page 92 Friday, July 8, 2016 10:44 AM

Norsk | 93

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Til sikting og måling trykker du en

gang kort på måle-tasten 7.

Måleverdien anvises i resultatlinje c.

Ved flere lengdemålinger etter hver-

andre anvises resultatene for de siste

målingene i måleverdilinjene a.

Kontinuerlig måling

Ved en kontinuerlig måling kan måleverktøyet beveges i for-

hold til målet og måleverdien aktualiseres da ca. hvert 0,5 s.

Du kan for eksempel gå bort fra en vegg til ønsket avstand,

den aktuelle avstanden kan alltid avleses.

Til kontinuerlige målinger velger du først lengdemålings-funk-

sjonen og trykker deretter på tasten for måling 7 helt til dis-

playet viser meldingen for kontinuerlig måling. Laseren

koples inn og målingen begynner straks.

Den aktuelle måleverdien anvises i re-

sultatlinje c.

Med en kort trykking på måletasten 7

avslutter du den kontinuerlige målin-

gen. Den siste måleverdien anvises i

resultatlinje c. En lang trykking på må-

letasten 7 starter den kontinuerlige

målingen igjen.

Den kontinuerlige målingen kobles automatisk ut etter 5 min.

Den siste måleverdien vises fortsatt i resultatlinje c.

Minimum-/maksimummåling (se bildene F–G)

Minimal måling er til registrering av den korteste avstanden

fra et fast referansepunkt. Den er til hjelp f.eks. ved bereg-

ning av loddrette eller vannrette linjer.

Maksimal måling er til registrering av den største avstanden

fra et fast referansepunkt. Den er til hjelp f.eks. ved bereg-

ning av diagonale linjer.

Til en enkel minimum-/maksimummåling velger du først le

ngemålings-funksjonen og trykker deretter på tasten 13. I re-

sultatlinjen c anvises «min» for minimummåling. For maksi-

mummålinger trykker du igjen på tasten 13, slik at det vises

«max» i resultatlinjen. Trykk så på måletasten 7. Laseren ko-

ples inn og målingen begynner.

Beveg laseren slik frem og tilbake over ønsket mål (f.eks. ta-

ket ved beregning av diagonal) at referansepunktet for målin-

gen (f.eks. spissen på anslagsstiften 18) alltid forblir på sam-

me sted.

I resultatlinjen c anvises minimal hhv.

maksimal måleverdi (avhengig av

valgt funksjon). Den skrives alltid

over når den aktuelle lengdemålever-

dien er mindre hhv. større enn den

tidligere minimale hhv. maksimale

verdien. I måleverdilinjene a vises

den maksimale («max»), den minima-

le («min») og den aktuelle måleverdi-

en.

Trykk kort på tasten for måling 7 for å avslutte minimum-

/maksimummålingen. Ved å trykke på måletasten en gang til

startes målingen igjen.

Minimum-/maksimummålingen kan også brukes ved lengde-

måling i andre målefunksjoner (f.eks. flatemåling). Trykk da

ved den enkelte beregningen av enkeltmåleverdier en gang på

tasten 13 for minimummåling og to ganger for maksimummå-

ling. Trykk så på tasten for måling 7 til innkobling av laserstrå-

len. Beveg måleverktøyet slik at ønsket minimum- hhv. maksi-

mumverdi måles, og trykk på måletasten 7 til overtagelse av

minimum- hhv. maksimumverdien i den pågående beregnin-

gen.

Ved en tidsforsinket lengdemålingen og i utstikkingsfunksjo-

nen er ingen minimum-/maksimummålinger.

Minimum-/maksimummålingen kobles automatisk ut etter

5min.

Flatemåling

Til flatemålinger trykker du så mange ganger på tasten 4, til

displayet viser meldingen for flatemåling .

Mål deretter lengde og bredde etter hverandre som for en

lengdemåling. Mellom de to målingene forblir laserstrålen inn-

koblet.

Etter avslutning av den andre målin-

gen beregnes flaten automatisk og vi-

ses i resultatlinjen c. Enkeltmålever-

diene står i måleverdilinjene a.

Volummåling

Til volummålinger trykker du så mange ganger på tasten 4, til

anvisningen for volummåling vises på displayet .

Deretter måles lengde, bredde og høyde etter hverandre som

ved en lengdemåling. Mellom de tre målingene forblir laser-

strålen innkoblet.

Når den tredje målingen er avsluttet

regnes volumet automatisk ut og anvi-

ses i resultatlinjen c. Enkeltmålever-

diene står i måleverdilinjene a.

Verdier over 999999 m

kan ikke an-

vises, på displayet vises «ERROR» og

«––––». Del volumet som skal måles

opp i enkeltmålinger, der du beregner

verdiene enkeltvis og deretter sammenfatter dem.

Indirekte lengdemåling (se bildene H–K)

Den indirekte lengdemålingen er til beregning av avstander

som ikke kan måles direkte, fordi en hindring kan innskrenke

strålingen eller det ikke finnes en målflate som reflektor. Kor-

rekte resultater oppnås kun når den nødvendige rette vinke-

len overholdes nøyaktig ved aktuelle målingen (Pythagoras-

læresetning).

Pass på at referansepunktet for målingen (f.eks. bakkanten

på måleverktøyet) er på nøyaktig samme sted ved alle enkelt-

målingene i en måling (unntak: trapesmåling).

Mellom enkeltmålingene forblir laserstrålen innkoblet.

Til en indirekte lengdemåling står det fire målefunksjoner til

disposisjon, som det kan beregnes forskjellige strekninger

OBJ_BUCH-947-007.book Page 93 Friday, July 8, 2016 10:44 AM

94 | Norsk

1 609 92A 1YW | (8.7.16) Bosch Power Tools

med. Til valg av målefunksjonen trykker du tasten til skifting

av funksjon 3 flere ganger til symbolet for ønsket målefunk-

sjon vises på displayet.

a) Enkel Pythagorasmåling (se bilde H)

Trykk flere ganger på tasten til skifting av funksjon 3 til mel-

dingen for enkel Pythagorasmåling vises på displayet .

Som ved en lengdemåling måler du strekningene «1» og «2» i

denne rekkefølgen. Pass på at det finnes en rett vinkel mellom

strekningen «1» og den søkte strekningen «E».

Etter avslutning av den siste målingen

anvises resultatet for den søkte strek-

ningen «E» i resultatlinjen c. Enkelt-

måleverdiene står i måleverdilinjene

b) Dobbel Pythagorasmåling (se bilde I)

Trykk flere ganger på tasten til skifting av funksjon 3 til mel-

dingen for dobbel Pythagorasmåling vises på displayet .

Som ved en lengdemåling måler du strekningene «1», «2» og

«3» i denne rekkefølgen. Pass på at det finnes en rett vinkel

mellom strekningen «1» og den søkte strekningen «E».

Etter avslutning av den siste målingen

anvises resultatet for den søkte strek-

ningen «E» i resultatlinjen c. Enkelt-

måleverdiene står i måleverdilinjene

c) Kombinert Pythagorasmåling (se bilde J)

Trykk flere ganger på tasten til skifting av funksjon 3 til mel-

dingen for kombinert Pythagorasmåling vises på displayet .

Som ved en lengdemåling måler du strekningene «1», «2» og

«3» i denne rekkefølgen. Pass på at det finnes en rett vinkel

mellom strekningen «1» og den søkte strekningen «E».

Etter avslutning av den siste målingen

anvises resultatet for den søkte strek-

ningen «E» i resultatlinjen c. Enkelt-

måleverdiene står i måleverdilinjene

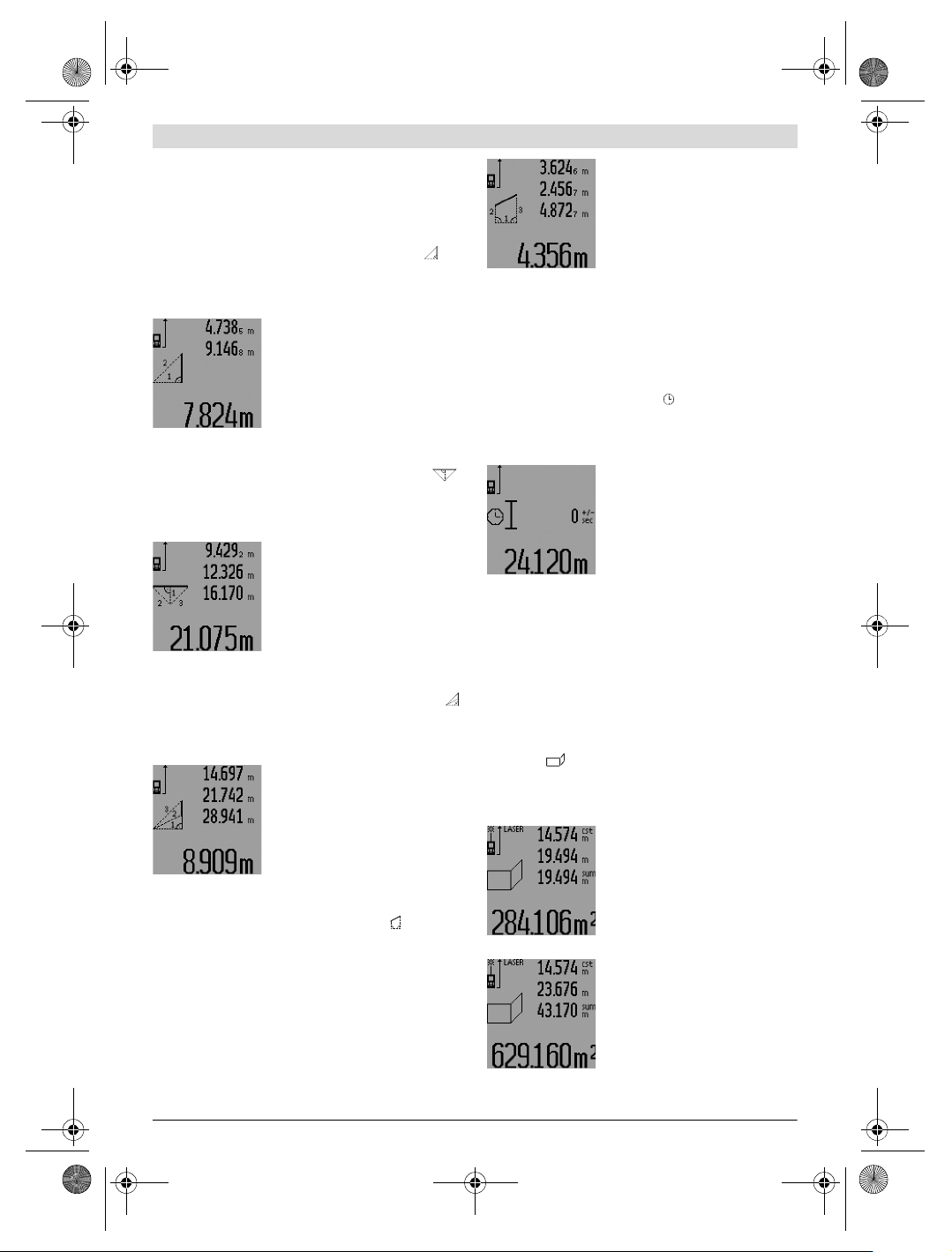

d) Trapesmåling (se bilde K)

Trykk så mange ganger på tasten til skifting av funksjon 3 at

meldingen for trapesmåling vises på displayet .

Som ved en lengdemåling måler du strekningene «1», «2» og

«3» i denne rekkefølgen. Pass på at målingen av strekningen

«3» begynner nøyaktig på endepunktet av strekningen «1» og

at det finnes en rett vinkel mellom strekningene «1» og «2» og

mellom «1» og «3».

Etter avslutning av den siste målingen

anvises resultatet for den søkte strek-

ningen «E» i resultatlinjen c. Enkelt-

måleverdiene står i måleverdilinjene

Tidsforsinket lengdemåling

Den tidsforsinkede lengdemålingen er f.eks. til hjelp ved må-

ling på dårlig tilgjengelige steder eller hvis bevegelser av må-

leverktøyet skal forhindres i løpet av målingen.

Til tidsforsinkede lengdemålinger trykker du så mange ganger

på tasten til skifting av funksjon 3, til displayet viser meldin-

gen for tidsforsinket lengdemåling .

I måleverdilinjen a vises tiden mellom utløsning og måling.

Tidsintervallet kan innstilles mellom 1s og 60 s ved å trykke

på plusstasten 6 hhv. minustasten 12.

Trykk så på måletasten 7, for å kople

inn laserstrålen og sikte mot mål-

punktet. Trykk igjen på måletasten 7

for å utløse målingen. Målingen utfø-

res etter valgt tidsintervall. Målever-

dien anvises i resultatlinje c.

Additsjon og subtraksjon av målere-

sultater pluss minimum-/maksimum-

måling er ikke mulig ved tidsforsinket lengdemåling.

Veggflatemåling (se bilde L)

Veggflatemålingen er til beregning av summen av flere enkelt-

flater med en felles høyde.

I eksempelet på bildet skal det beregnes den totale flaten til

flere vegger som har samme romhøyde A, men forskjellige

lengder B.

Til veggflatemålinger trykker du så mange ganger på tasten til

skifting av funksjon 3, til displayet viser meldingen for vegg-

flatemåling .

Mål romhøyden A som for en lengdemåling. Måleverdien

(«cst») anvises i den øvre måleverdilinjen a. Laseren forblir

innkoblet.

Mål deretter lengden B

på første

vegg. Flaten beregnes automatisk og

vises i resultatlinjen c. Lengdemå-

lingsverdien står i den mellomste må-

leverdilinjen a. Laseren forblir innko-

blet.

Mål nå lengden B

på andre vegg. En-

keltmåleverdien som vises i den mel-

lomste måleverdilinjen a adderes til

lengden B

. Summen av de to lengde-

ne («sum», som anvises i den nedre

måleverdilinjen a) multipliseres med

lagret høyde A. Total flateverdi anvi-

ses i resultatlinjen c.

OBJ_BUCH-947-007.book Page 94 Friday, July 8, 2016 10:44 AM
