Українська | 177 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) d) В и мі р ю вання трапе ці й (див. м ал. K) Н атискуйт е кно п ку ви б ору ре ж и м у 3 до ти х п ір, п оки на дис п леї не з’ я витьс я індикатор ви м ір ю …
176 | Українська
1 609 92A 1YW | (8.7.16) Bosch Power Tools
кнопку вимірювання 7, щоб перейняти значення міні-
муму/максимуму в поточний розрахунок.
При вимірюванні довжини із затримкою та у режимі
розмітки вимірювання мінімуму/максимуму здійснити
неможливо.
Вимірювання мінімуму/максимум
у автоматично
вимикається через 5 хвил.

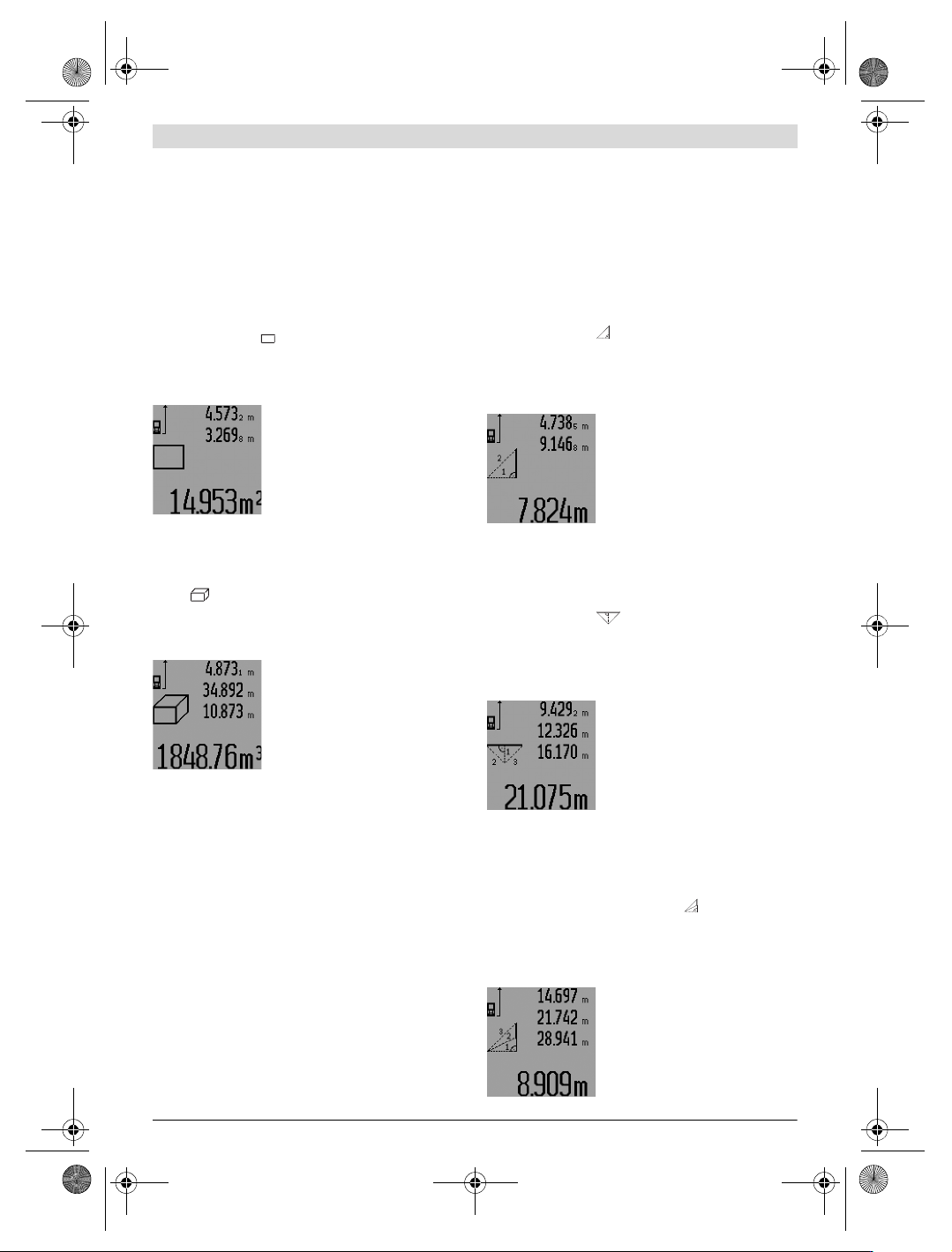

Вимірювання площі
Для вимірювання площі продовжуйте натискувати на
кнопку 4 до тих пір, поки на дисплеї не з’явиться індикатор
вимірювання площі .
Після цього проміряйте довжину і ширину як при вимірю-
ванні довжини. В перерві між обом
а вимірюваннями
лазерний промінь залишається увімкнутим.
Після закінчення другого ви-
мірювання значення площі
автоматично вираховується і
з’являється в рядку результату c.
Окремі значення вимірювання
з’являються в рядках для виміряних
значень a
.
Вимірювання об’єму
Для вимірювання об’єму натискуйте на кнопку 4 до тих пір,
поки на дисплеї не з’явиться індикатор вимірювання
об’єму .
Після цього виміряйте довжину, ширину і висоту, як і при
вимірюванні довжини. В перерві між трьома вимірюван-
нями лазерний промінь залишається увімкнутим.
Після
закінчення третього
вимірювання прилад автоматично
розраховує об’єм і показує
результат у рядку c. Окремі
значення вимірювання з’являються
в рядках для виміряних значень a.
Значення, більші за 999999 м
3
, не
можуть відображатися, на дисплеї
з’являється «ERROR» і «––––». Розділіть вимірюваний
об’єм на декілька вимірювань, які б Ви могли окремо
розрахувати і потім скласти.
Непряме вимірювання довжини (див. мал. H–K)
За допомогою непрямого вимірювання довжини можна
вимірювати відстані, які не можна виміряти
прямим
шляхом, якщо на траєкторії променя існує перешкода або
немає цільової поверхні, яка б слугувала в якості
рефлектора. Для досягнення найкращих результатів під
час вимірювання поверхні повинні знаходитися точно під
прямим кутом (теорема Піфагора).
Слідкуйте за тим, щ
об під час окремих вимірювань вихідна
точка вимірювання (напр., задній край вимірювального
приладу) знаходилася точно на тому самому місці
(виняток: вимірювання трапецій).
В перерві між окремими вимірюваннями лазерний
промінь залишається увімкнутим.
Непряме вимірювання довж
ини можна здійснювати в
чотирьох режимах вимірювання, в яких можна визначати
різні відстані. Щоб вибрати режим вимірювання,
натискуйте кнопку вибору режиму 3 до тих пір, поки на
дисплеї не з’явиться символ відповідного режиму
вимірювання.
a) Просте вимірювання за теоремою Піфагора
(див.
мал. H)
Натискуйте кнопку вибору режиму 3 до тих пір, поки на
дисплеї не з’явиться індикатор простого вимірювання за
теоремою Піфагора .
Виміряйте, як і при вимірюванні довжини, відрізки «1» та
«2» в зазначеній послідовності. Слідкуйте за тим, щоб
відрізок «1» та вимірюваний відрізок «E» знаходились під
прямим кутом.
Після закінчення
останнього
вимірювання результат для
відрізка «E» з’являється в рядку
результату c. Окремі значення
вимірювання з’являються в рядках
для виміряних значень a.
b) Подвійне вимірювання за теоремою Піфагора
(див. мал. I)
Натискуйте кнопку вибору режиму 3 до тих пір, поки на
дисплеї не з’явитьс
я індикатор подвійного вимірювання за
теоремою Піфагора .
Виміряйте, як і при вимірюванні довжини, відрізки «1»,
«2» та «3» в зазначеній послідовності. Слідкуйте за тим,
щоб відрізок «1» та вимірюваний відрізок «E»
знаходились під прямим кутом.
Після закінчення останнього
вимірювання результат для
відрізка «E» з’являється в рядку
результату
c. Окремі значення
вимірювання з’являються в рядках
для виміряних значень a.
c) Комбіноване вимірювання за теоремою Піфагора
(див. мал. J)
Натискуйте кнопку вибору режиму 3 до тих пір, поки на
дисплеї не з’явиться індикатор комбінованого
вимірювання за теоремою Піфагора .
Ви
міряйте, як і при вимірюванні довжини, відрізки «1»,
«2» та «3» в зазначеній послідовності. Слідкуйте за тим,
щоб відрізок «1» та вимірюваний відрізок «E»
знаходились під прямим кутом.
Після закінчення останнього
вимірювання результат для
відрізка «E» з’являється в рядку
результату c. Окремі значення
вимірювання з’являю
ться в рядках
для виміряних значень a.
1
2
1
32
1
3
2
OBJ_BUCH-947-007.book Page 176 Friday, July 8, 2016 10:44 AM
Українська | 177
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
d) Вимірювання трапецій (див. мал.K)
Натискуйте кнопку вибору режиму 3 до тих пір, поки на
дисплеї не з’явиться індикатор вимірювання трапецій .
Виміряйте, як і при вимірюванні довжини, відрізки «1»,
«2» та «3» в зазначеній послідовності. Слідкуйте за тим,
щоб вимірювання відрізка «3» починалось точно в
кінцевій точці відрізка «1» та щоб відрізки «1» і
«2» і
відрізки «1» і «3» знаходились під прямим кутом.
Після закінчення останнього
вимірювання результат для
відрізка «E» з’являється в рядку
результату c. Окремі значення
вимірювання з’являються в рядках
для виміряних значень a.
Вимірювання довжини із затримкою
Вим
ірювання довжини із затримкою слугує, напр., для
здійснення вимірювань у важко доступних місцях або
коли під час вимірювання на шляху вимірювального
приладу виникають перешкоди.
Для вимірювання довжини із затримкою продовжуйте
натискувати на кнопку 3 до тих пір, поки на дисплеї не
з’явиться індикатор вимірюванн
я довжини із затримкою
.
В рядку для виміряних значень a з’являється проміжок
часу від подачі команди до вимірювання. Ви можете
настроїти проміжок часу в діапазоні від 1 с до 60 с,
натискуючи на кнопку «плюс» 6 або кнопку «мінус» 12.
Потім натисніть кнопку вимірю-
вання 7, що
б увімкнути лазерний
промінь та навести прилад на ціль.
Знову натисніть на кнопку вимірю-
вання 7, щоб дати команду
вимірювання. Вимірювання
здійснюється через вибраний
проміжок часу. Виміряне значення
з’являється в рядку результату c.
Додавання та віднімання виміряних значень, а також
вимірюванн
я мінімуму/максимуму неможливі при
вимірюванні довжини із затримкою.
Вимірювання площі стін (див. мал. L)
Вимірювання площі стін дозволяє визначити загальну
площу декількох окремих ділянок, що мають однакову
висоту.
В показаному прикладі треба визначити загальну площу
декількох стін, що мають однакову висоту
A, але різну
довжину B.
Для вимірювання площі стін натискуйте на кнопку 3 до тих
пір, поки на дисплеї не з’явиться індикатор вимірювання
площі стін .
Виміряйте висоту приміщення A, як і при вимірюванні
довжини. Виміряне значення («cst») з’являється у
верхньому рядку виміряних
значень a. Лазер залишається
увімкнутим.
Потім виміряйте довжину B
1
першої стіни. Площа вираховується
автоматично і з’являється в рядку
результату c. Виміряне значення
довжини стоїть в середньому рядку
виміряних значень a. Лазер
залишається увімкнутим.
Тепер виміряйте довжину B
2
другої
стіни. Виміряне значення, що стоїть
в середньому рядку для виміряних
значень a, додається до довжини
B
1
. Сума обох довжин («sum», що
стоїть в нижньому рядку для
виміряних значень a), множиться
на збережене значення висоти A.
Значення всієї площі з’являється в рядку результату c.
Ви можете вимірювати скільки завгодно інших довжин B
X
,
які автоматично додаються та множаться на висоту A.
Передумовою правильного розрахунку площі є те, щоб
перша виміряна довжина (в прикладі висота приміщення
A) була однаковою для усіх часткових площин.
Для нового вимірювання площі стін з новою висотою
приміщення
A натисніть тричі на кнопку 16.
Режим розмітки (див. мал. M)
Режим розмітки слугує для перенесення відстані,
значення якої отримується шляхом вимірювання або
задається. Цей режим доречно використовувати, напр.,
при позначенні відстаней між перегородками в гіпсо-
картонних плитах.
Для активації режиму роз
мітки натискуйте кнопку вибору
режиму 3 до тих пір, поки на дисплеї не з’явиться
індикатор режиму розмітки .
Значення розмітки Ви можете налаштовувати наступним
чином:
– Щоб задати відоме значення, натискуйте кнопку
«плюс» 6 або кнопку «мінус» 12 до тих пір, поки бажане
значення не з’явиться у верхньо
му рядку виміряних
значень a. При тривалому натискуванні на кнопку
«плюс» 6 або кнопку «мінус» 12 значення на дисплеї
безперервно перегортаються. Лазер поки що не
вмикається.
– Для вимірювання значення розмітки коротко натисніть
кнопку вимірювання 7 один раз для наведення приладу
на ціль та щ
е раз для початку операції вимірювання.
Після цього лазерний промінь залишається
увімкненим.
–Виміряне або задане значення розмітки можна
скоректувати, натиснувши на кнопку «плюс» 6 або
кнопку «мінус» 12.
Після визначення значення розмітки продовжуйте
натискувати на кнопку вимірювання 7, щоб п
очати
операцію вимірювання.
Тепер рухайте вимірювальний прилад для здійснення
розмітки в необхідному напрямку. В рядку результату c
постійно відображається актуальне значення загального
1
3
2
OBJ_BUCH-947-007.book Page 177 Friday, July 8, 2016 10:44 AM
178 | Українська
1 609 92A 1YW | (8.7.16) Bosch Power Tools
відрізка. У верхньому рядку виміряних значень a продов-
жує висвічуватися вибране значення розмітки.
У середньому та нижньому рядку виміряних значень a
відображається коефіцієнт частотності («x»), тобто
скільки разів значення розмітки міститься у всій ділянці, та
різниця («dif») між цілим кратним значенн
ям розмітки та
довжиною всієї ділянки.
Якщо загальна довжина ділянки дещо менша за ціле
кратне, то на дисплеї з’являється негативне значення
різниці та найближче до нього більше кратне значення
розмітки.
Ведіть вимірювальним приладом до тих пір, поки в
середньому рядку виміряних значень a не з’явиться
необхідне кратне значення розмітки, а значення різниці в
нижньому рядку виміряних значень a не складе «0,0 м».
Потім перенесіть вихідну точку вимірювання.
Приклади:
a) Позитивне значення різниці:
7,4 м =(12x0,6м)+0,2м
У загальній ділянці довжиною 7,4 м
значення розмітки 0,6 м міститься
12 разів. Крім того, загальна
ділянка містить іще залишок 0,2 м.
Укоротіть відстань між ви-
мірювальним приладом та
вихідною точкою на 0,2 м
(значення різниці) та перенесіть
потім довжину.
b) Негативне значення різниці:
7,0 м =(12x0,6м)–0,2м
У загальній ділянці довжиною 7,0 м
не хватає 0,2 м, щоб значення
розмітки 0,6 м вмістилося в ньому
12 разів. Збільшіть відстань між
вимірювальним приладом та
вихідною точкою на 0,2 м та
перенесіть довжину.
Коротким натисненням на кнопку вимірювання 7 Ви
можете дезактивувати режим розмітки. Тривалим
натисненням на кнопку вимірювання 7 можна знову
активувати режим розмітки (із тим самим значенням
розмітки).
Режим розмітки автоматично вимикається через 5 хвил.
Для скорішого вимкнення цього реж
иму натисніть на одну
із кнопок режимів вимірювання.
Список останніх виміряних значень
Вимірювальний прилад зберігає в пам’яті останні 30
виміряних значень та їх розрахунки і показує їх у зворотній
послідовності (останнє виміряне значення спочатку).
Щоб викликати збережені
значення вимірювань, натисніть
кнопку 15. На дисплеї з’явл
яється
результат останнього вимірювання
разом із індикатором списку
виміряних значень d, а також
лічильник для нумерації вимірювань, що з’являються на
дисплеї.
Якщо при повторному натисненні на кнопку 15
вимірювання більше не зберігаються, вимірювальний
прилад повертається в останній режим вимірю
вання. Щоб
список виміряних значень зник із дисплею, натисніть одну
із кнопок режимів вимірювання.
Щоб стерти запис у списку виміряних значень, що саме
висвічується на дисплеї, коротко натисніть кнопку 16.
Щоб стерти весь список виміряних значень, утримуйте
кнопку списку виміряних значень 15 натиснутою,
одночасно коротко натискуючи кнопку 16.
Стирання виміряних значень
Коротким натисканням на кнопку 16 можна видалити всі
останні результати одиночних вимірювань незалежно від
режиму вимірювання. Багаторазовим коротким натискан-
ням всі результати одиночних вимірювань витираються у
зворотному порядку.
У режимі вимірювання площі стін при першому короткому
натисненні кнопки 16
стирається останнє виміряне
значення, при другому натисненні – всі довжини B
X
, при
третьому– висота приміщення A.
Додавання виміряних значень
Щоб додати виміряні значення, виконайте спочатку будь-
яку операцію вимірювання або виберіть запис із списку
виміряних значень. Потім натисніть кнопку «плюс» 6. Для
підтвердження на дисплеї з’являється «+». Поті
м вико-
найте другу операцію вимірювання або виберіть інший
запис із списку виміряних значень.
Для опитування суми обох операцій
вимірювання натисніть кнопку
результату 5. Розрахунок
з’являється в рядку виміряних
значень a, а сума– в рядку
результату c.
Після підрахунку суми до цього
результату мож
на додавати інші значення вимірювання
або значення із списку виміряних значень, для чого Ви
повинні перед початком вимірювання кожного разу
натискувати кнопку «плюс» 6. Щоб закінчити додавання,
натисніть на кнопку результату 5.
Вказівки щодо додавання:
– Значення довжини, площі та об’єму не можна
змішувати
при додаванні. Якщо, напр., Ви спробуєте
додати значення довжини та площі, при натисненні
кнопки результату 5 на дисплеї коротко з’являється
«ERROR». Після цього вимірювальний прилад
повертається в попередній режим вимірювання.
– Додається завжди значення одного вимірювання
(напр., значення об’єм
у), а при тривалому
вимірюванні – виміряне значення, що відображається
на дисплеї в рядку результату c. Додавання окремих
виміряних значень із рядків виміряних значень a не
можливе.
– При вимірюванні довжини із затримкою та в режимі
розмітки додавання виконати неможливо, при
OBJ_BUCH-947-007.book Page 178 Friday, July 8, 2016 10:44 AM
