294 | 한국어 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools 마지막 측정을 하고 나면 구하려 는 거리 “E” 의 값이 결과 표시 열 c 에 나타납니다 . 개별 측정치 는 측정치 표시열 a 에 보입 니다 . 타이머 거리 측정 타이머 거리 측정은 예를 들어 접근하기 어려운 위치에 측정하거나 혹은 측정하는 동안 측정공구를 움직여서는 안 될 경우에 도움이 됩니다 …
한국어 | 293
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
정공구를 움직이다가 계산에 최소치나 최대치를 포함하
려면 측정 버튼 7 을 누릅니다 .
타이머 거리 측정과 구획 기능의 경우 최소 / 최대 측정
이 불가능합니다 .
최소 / 최대 측정 기능은 5 분 후에 자동으로 꺼집니다 .

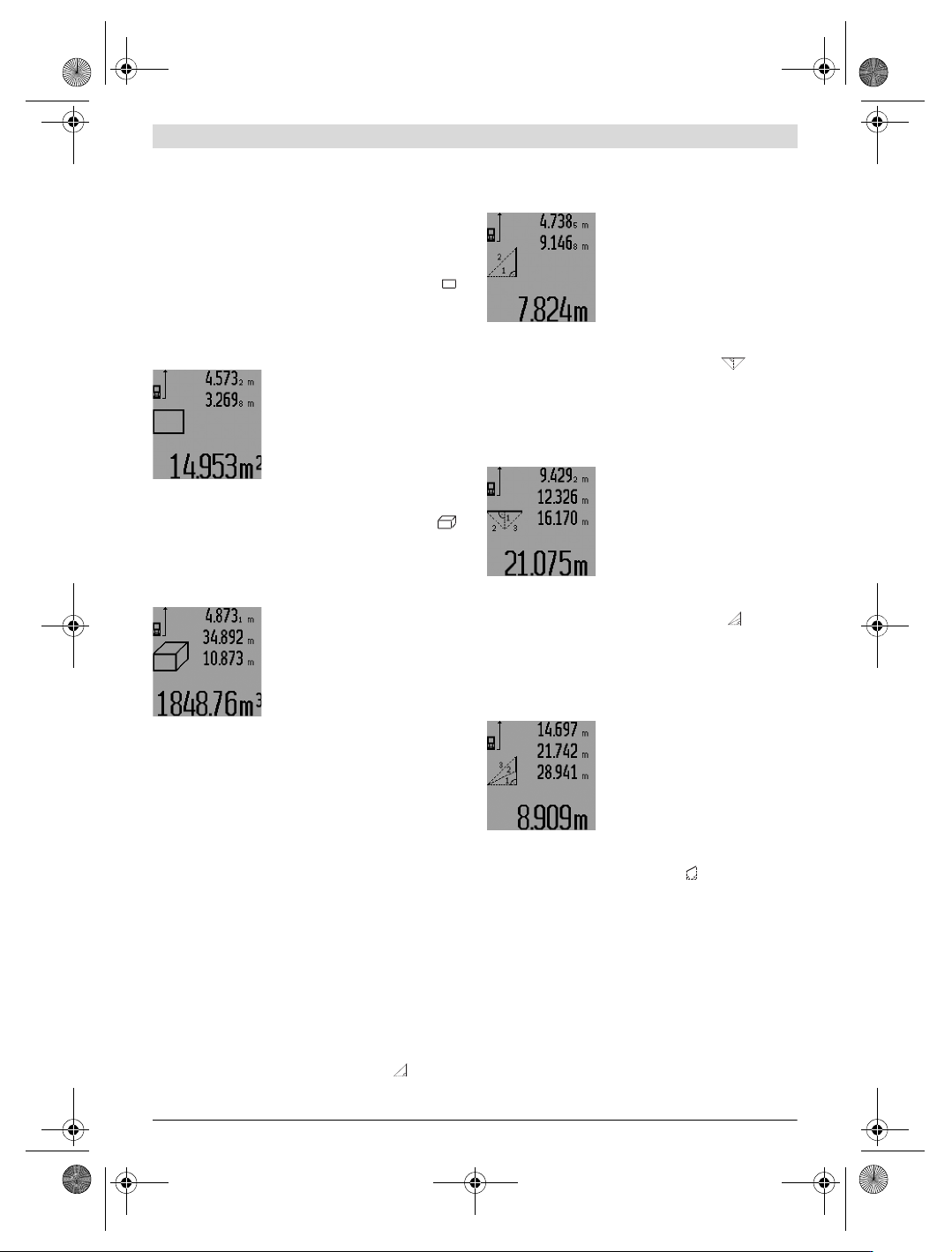

면적 측정
면적 측정을 하려면 디스플레이에 면적 측정 표시
가 나타날 때까지 버튼 4 를 누르십시오 .
그리고 나서 거리 측정을 한 것과 마찬가지로 길이와
폭을 차례로 측량하십시오 . 두 측정을 하는 동안 레이
저빔이 계속 켜져 있습니다 .
두번째 측정을 마치고 나면 면적
이 자동으로 계산되어 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
체적 측정
체적 측정을 하려면 디스플레이에 체적 측정 표시
가 보일 때까지 버튼 4 를 누릅니다 .
그리고 나서 거리 측정을 한 것과 마찬가지로 길이와
폭 그리고 높이를 차례로 측량하십시오 . 세 측정을 하
는 동안 레이저빔이 계속 켜져 있습니다 .
세번째 측정을 마치고 나면 체적
이 자동으로 계산되어 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
999999 m
3
를 초과하는 수치는
표시될 수 없으며 , 디스플레이에
“ERROR” 와 “－－－－” 표
시가 보입니다 . 이 경우 측정하려는 체적을 나누어 개별
측정하고 이 수치를 각각 계산하여 더하면 됩니다 .
간접 거리 측정 ( 그림 H-K 참조 )
간접 거리 측정은 장애물이 있어 레이저빔 측정을 방해
하거나 표적면을 반사체로 이용할 수 없어 거리를 직접
측정할 수 없을 경우 이 거리를 측정하는데 사용할 수
있습니다 . 각 측정 시 정확한 직각을 이루고 있는 경우
에만 정확한 결과를 얻을 수 있습니다 ( 피타고라스 정
의).
이때 측정 기준점 ( 측정공구의 후면 등 ) 이 측정 과정
의 모든 개별 측정 시에 정확히 동일한 위치에 있어야
합니다 ( 예외 : 사다리꼴 측정 ).
개별 측정을 하는 동안 레이저빔은 켜져 있습니다 .
간접 거리 측정을 할 경우 상이한 구간을 계산할 수 있
는 4 가지 측정 기능이 있습니다 . 측정 기능을 선택하
려면 원하는 측정 기능의 기호가 디스플레이에 나타날
때까지 기능 모드 버튼 3 을 여러번 누릅니다 .
a) 단일 피타고라스 측정 ( 그림 H 참조 )
디스플레이에 단일 피타고라스 측정 표시 가 보일
때까지 기능 모드 버튼 3 을 여러번 누릅니다 .
거리 측정을 할 때와 마찬가지로 구간 “1” 과 “2”
를 순서대로 측정하십시오 . 이때 구간 “1” 과 구하려
는 거리 “E” 가 정확히 직각을 이루어야 합니다 .
마지막 측정을 하고 나면 구하려
는 거리 “E” 의 값이 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
b) 이중 피타고라스 측정 ( 그림 I 참조 )
디스플레이에 이중 피타고라스 측정 표시 가 보일
때까지 기능 모드 버튼 3 을 여러번 누릅니다 .
거리 측정을 할 때와 마찬가지로 구간 “1”, “2” 그
리고 “3” 을 순서대로 측정하십시오 . 이때 구간
“1” 과 구하려는 거리 “E” 가 정확히 직각을 이루
어야 합니다 .
마지막 측정을 하고 나면 구하려
는 거리 “E” 의 값이 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
c) 복합 피타고라스 측정 ( 그림 J 참조 )
디스플레이에 복합 피타고라스 측정 표시 가 보일
때까지 기능 모드 버튼 3 을 여러번 누릅니다 .
거리 측정을 할 때와 마찬가지로 구간 “1”, “2” 그
리고 “3” 을 순서대로 측정하십시오 . 이때 구간
“1” 과 구하려는 거리 “E” 가 정확히 직각을 이루
어야 합니다 .
마지막 측정을 하고 나면 구하려
는 거리 “E” 의 값이 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
d) 사다리꼴 측정 ( 그림 K 참조 )
디스플레이에 사다리꼴 측정 표시 가 보일 때까지
기능 모드 버튼 3
을 여러번 누릅니다 .
거리 측정을 할 때와 마찬가지로 구간 “1”, “2” 그
리고 “3” 을 순서대로 측정합니다 . 이때 , 구간 “3”
의 측정을 구간 “1” 의 끝점에서 시작하고 , 구간
“1” 과 “2”, 그리고 “1” 과 “3” 이 정확히 직
각을 이루고 있어야 합니다 .
1
2
1
32
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 293 Friday, July 8, 2016 10:44 AM
294 | 한국어
1 609 92A 1YW | (8.7.16) Bosch Power Tools
마지막 측정을 하고 나면 구하려
는 거리 “E” 의 값이 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
타이머 거리 측정
타이머 거리 측정은 예를 들어 접근하기 어려운 위치에
측정하거나 혹은 측정하는 동안 측정공구를 움직여서는
안 될 경우에 도움이 됩니다 .
타이머 거리 측정을 하려면 디스플레이에 타이머 거리
측정 표시 가 보일 때까지 기능 모드 버튼 3 을 여
러번 누릅니다 .
측정치 표시열 a 에 작동에서부터 측정까지의 시간 간
격이 나와 있습니다 . 시간 간격은 플러스 버튼 6 이나
마이너스 버튼 12 를 눌러 1 초에서 60 초 사이에서 설
정할 수 있습니다 .
그리고 나서 레이저빔을 켜고 목
표점을 조준하기 위해 측정 버튼
7 을 누릅니다 . 측정하려면 측정
버튼 7 을 다시 한번 누르십시오 .
설정한 시간이 지나면 측정이 됩
니다 . 측정치가 결과 표시열 c 에
보입니다 .
타이머 거리 측정 시 측정 결과의 더하기와 빼기 그리
고 최대 / 최소 측정이 불가능합니다 .
벽 면적 측정 ( 그림 L 참조 )
벽 면적 측정은 높이가 동일한 여러 단면적의 합한 값
을 구하는데 사용할 수 있습니다 .
그림에 나와있는 예는 동일한 공간의 높이 A 이면서 상
이한 길이 B 를 가진 여러 벽면의 전체 면적을 계산하
려는 경우입니다 .
벽 면적 측정을 하려면 디스플레이에 벽 면적 측정 표
시 가 보일 때까지 기능 모드 버튼 3 을 여러번 누
릅니다 .
공간의 높이 A 를 거리를 측정할 때와 마찬가지로 측정
합니다 . 측정치 (“cst”) 가 상단 측정치 표시열 a 에
보입니다 . 레이저빔이 계속 켜져 있습니다 .
그리고 나서 첫번째 벽의 길이 B
1
를 측정합니다 . 면적이 자동으로
계산되어 결과 표시열 c 에 나타납
니다 . 길이 측정치는 측정치 표시
열 a 중간에 나와 있습니다 . 레이
저빔이 계속 켜져 있습니다 .
이제 두번째 벽의 길이 B
2
를 측정
하십시오 . 측정치 표시열 a 중간
에 나와있는 개별 측정치는 B
1
에
더해집니다 . 두 길이의 합계는
(“sum”, 측정치 표시열 a 하단
에 표시 ) 저장된 높이 A 로 곱해
집니다 . 전체 면적은 결과 표시열
c 에 보입니다 .
임의로 다수의 길이 B
X
를 측정하면 자동으로 더해지고
높이 A 로 곱해집니다 .
올바른 면적 계산의 전제 조건은 먼저 측정한 길이 ( 예
를 들면 공간 높이 A) 가 다른 모든 부분 면적의 경우
일치해야 한다는 것입니다 .
새로운 공간 높이 A 가 있는 새로운 벽 면적 측정을 하
려면 버튼 16 을 세번 누르십시오 .
구획 기능 ( 그림 M 참조 )
구획 기능은 측정하거나 입력할 수 있는 고정된 구간 (
측량값 ) 을 표시하는데 사용할 수 있습니다 . 이는 또한
예를 들어 건식 벽체의 격벽 간격을 표시하는데 도움이
됩니다 .
구획 기능을 작동하려면 디스플레이에 구획 기능 표시
가 보일 때까지 기능 모드 버튼 3 을 여러번 누릅니
다.
측량값은 다음과 같이 설정할 수 있습니다 :
– 알려져 있는 수치를 입력하려면 원하는 수치가 측정
치 표시열 a 의 상단에 보일 때까지 플러스 버튼 6 이
나 마이너스 버튼 12 를 계속 누릅니다 . 플러스 버
튼 6 이나 마이너스 버튼 12 를 계속 누르고 있으면
수치가 계속 움직입니다 . 레이저빔이 아직 켜지지 않
은 상태입니다 .
– 측량값을 측정하려면 측정 버튼 7 을 한번 짧게 눌러
조준하고 다시 한번 짧게 눌러 측정하십시오 . 그리
고 나면 레이저빔이 켜진 상태로 유지됩니다 .
– 측정되거나 입력된 측량값은 플러스 버튼 6 이나 마
이너스 버튼 12 를 눌러 교정할 수 있습니다 .
측량값을 결정하고 나서 측정을 시작하려면 측정 버튼
7 을 오래 누릅니다 .
이제 측량하기위해 측정공구를 원하는 방향으로 움직입
니다 . 결과 표시열 c 에 계속 전체 구간의 현재 측정치
가 보입니다 . 측정치 표시열 a 상단에 선택한 측량값이
그대로 있습니다 .
측정치 표시열 a 의 중간에 전체 측정 구간에 몇 배의
측량값이 포함되어 있는지 나타내는 인수 (“x”)가,
그리고 하단에 측량값의 정배수와 전체 구간과의 차이
(“dif”) 가 나와 있습니다 .
전체 측정 구간이 정배수보다 약간 적으면 마이너스 차
이값과 측량값의 다음 배수가 보입니다 .
측정치 표시열
a
의 중간에 원하는 측량값의 배수가 보
일 때까지 , 그리고 측정치 표시열
a
하단에 차이가
“0.0 m” 이 될 때까지 계속 측정공구를 움직입니다 .
그리고 나서 측정의 기준점을 측량하십시오 .
OBJ_BUCH-947-007.book Page 294 Friday, July 8, 2016 10:44 AM
한국어 | 295
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
실례 :
a) 플러스 차이값 :
7.4 m = (12 x 0.6 m) + 0.2 m
전체 구간이 7.4 m 인 경우 측정
값 0.6 m 가 12- 회 포함되어 있
습니다 . 전체 구간에는 그외에도
0.2 m 가 남습니다 . 측정공구와
출발점 사이의 간격을 0.2 m 줄
이고 나서 그 길이를 측량하십시
오.
b) 마이너스 차이값 :
7.0 m = (12 x 0.6 m) － 0.2 m
전체 구간이 7.0 m 인 경우 측량
값 0.6 m 가 12- 번 포함되려면
0.2 m 가 부족합니다 . 측정공구
와 출발점 사이의 간격을 0.2 m
늘리고 , 그 길이를 측량하십시오 .
측정 버튼 7 을 짧게 누르면 구획
기능을 중지 할 수 있습니 다 . 측정
버튼 7 을 오래 누르면 구획 기능을 처음부터 시작할 수
있습니다 ( 동일한 측량값으로 ).
구획 기능은 5 분 후에 자동으로 해제됩니다 . 이 기능
을 이 전에 해제하려면 측정 기능 버튼 중 하나를 누르
십시오 .
최종 측정치 리스트
측정공구는 최근 30 개의 측정치와 계산치를 저장하고
역순으로 나타냅니다 ( 최종 측정치를 먼저 표시 ).
저장한 측정치를 불러 오려면 버
튼 15 를 누릅니다 . 디스플레이에
마지막 측정 결과와 함께 , 측정치
리스트 표시기 d 그리고 나와있는
측정치의 순번 번호가 보입니다 .
버튼 15 를 다시 한번 눌렀을 때
다른 측정치가 저장되어 있지 않
으면 , 측정공구가 마지막 측정 기능으로 돌아갑니다 .
측정치 리스트에서 벗어나려면 측정 기능 버튼 중 하나
를 누르면 됩니다 .
현재 보이는 측정치 리스트를 삭제하려면 버튼 16 을 짧
게 누릅니다 . 전체 측정치 리스트를 삭제하려면 측정치
리스트 버튼 15 를 누른 상태에서 버튼 16 을 짧게 누
릅니다 .
측정치 삭제하기
버튼 16 을 짧게 누르면 모든 측정 기능을 통해 최근 산
출했던 각각의 측정치가 삭제됩니다 . 버튼을 반복적으
로 짧게 누르면 개별 측정치가 반대 순서로 삭제됩니다 .
벽 면적 측정 기능에서 처음 버튼 16 을 누르면 최종 개
별 측정치가 삭제되고 , 두번째 누르면 모드 길이 B
X
,
그리고 세번째 누르면 공간의 높이 A 가 삭제됩니다 .
측정치 더하기
측정치를 더하려면 우선 임의로 측정을 실시하거나 측
정치 리스트에서 측정치를 선택합니다 . 그리고 나서 플
러스 버튼 6 을 누릅니다 . 디스플레이에 확인 표시로
“+” 가 보입니다 . 그리고 나서 두번째 측정을 하거나
측정치 리스트에서 새로운 측정치를 선택하십시오 .
두 측정의 합계를 계산하려면 결
과 버튼 5 를 누릅니다 . 계산이 측
정치 표시열 a 에 보이고 합계가
결과 표시열 c 에 나타납니다 .
측정하기 전에 매번 플러스 버튼
6 을 누르면 합계가 나오고，이 결
과에 다른 측정치나 측정치 리스
트의 수치를 더할 수 있습니다 . 더하기 기능은 결과 버
튼 5 를 누름과 동시에 종료됩니다 .
더하기 기능에 관한 사항 :
– 길이 -, 면적 - 그리고 체적 측정치는 혼합되어 더해
질 수 없습니다 . 예를 들어 길이와 면적 측정치를 더
하고 결과 버튼 5 를 누르면 디스플레이에 짧게
“ERROR” 표시가 보입니다 . 그리고 나서 측정공
구는 마지막으로 작동했던 측정 기능으로 바뀝니다 .
– 각 측정 결과(체적치 등)가 더해지며, 연속 측정의 경
우 결과 표시열 c 에 나와있는 측정치가 더해집니다 .
측정치 표시열 a 에 나와있는 개별 측정치를 더하는
것은 불가능합니다 .
– 타이머 거리 측정과 구획 기능의 경우 더하기 기능
이 불가능합니다 , 이 기능으로 변경하면 이미 시작
된 더하기 기능이 중단됩니다 .
측정치 빼기
측정치의 뺄셈을 하려면 마이너스
버튼 12 를 누릅니다 , 디스플레이
에 확인용으로 “－” 표시가 나
타납니다 . 다음 단계는 “ 측정치
더하기 ” 의 내용과 상응합니다 .
사용방법
일반 사항
측정하는 동안 수신 렌즈 26 와 레이저빔 발사구 27 이
가려져 있어서는 안됩니다 .
연속 측정과 최대 / 최소 측정 기능 그리고 구획 기능을
선택한 경우를 제외하고는 측정하는 동안 측정공구를
움직여서는 안됩니다 . 그러므로 측정공구를 가능한한
단단한 끝 부위나 받침대에 대십시오 .
측정 범위에 미치는 영향
측정 범위는 조명 상태와 표적면의 반사 특성에 따라
좌우됩니다 . 실외에서 작업할 때나 햇볕이 강한 조건에
서 측정 작업을 할 때 레이저빔이 더 잘 보이도록 하려
면 레이저용 안경 31 ( 별매 액세서리 ) 이나 레이저 표
적판 32 ( 별매 액세서리 ) 를 사용하거나 , 혹은 표적면
을 햇볕으로부터 가리십시오 .
측정 결과에 미치는 영향
다양한 표면에 측정할 경우 물리적인 이유로 인해 측정
오류가 생길 수 있습니다 . 예를 들면 :
– 투명한 표면 ( 유리나 물 등 ),
– 반짝이는 표면 ( 폴리싱한 금속 , 유리 등 ),
OBJ_BUCH-947-007.book Page 295 Friday, July 8, 2016 10:44 AM
