Slovensky | 147 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) Po skončení tretieho merania sa ob- jem automaticky prepočíta a zobrazí sa na d isple ji v riad ku pre výsle dok c . Jednotlivé namerané hodnoty sú zo- brazené …

146 | Slovensky

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Ak chcete jednotku miery zmeniť,

stláčajte tlačidlo na zmenu funkcií 3

dovtedy, kým sa na displeji zobrazí

indikácia pre požadovanú jednotku

miery. Stlačením tlačidla Plus 6 resp.

tlačidla Mínus 12 zvoľte požadovanú

jednotku miery.

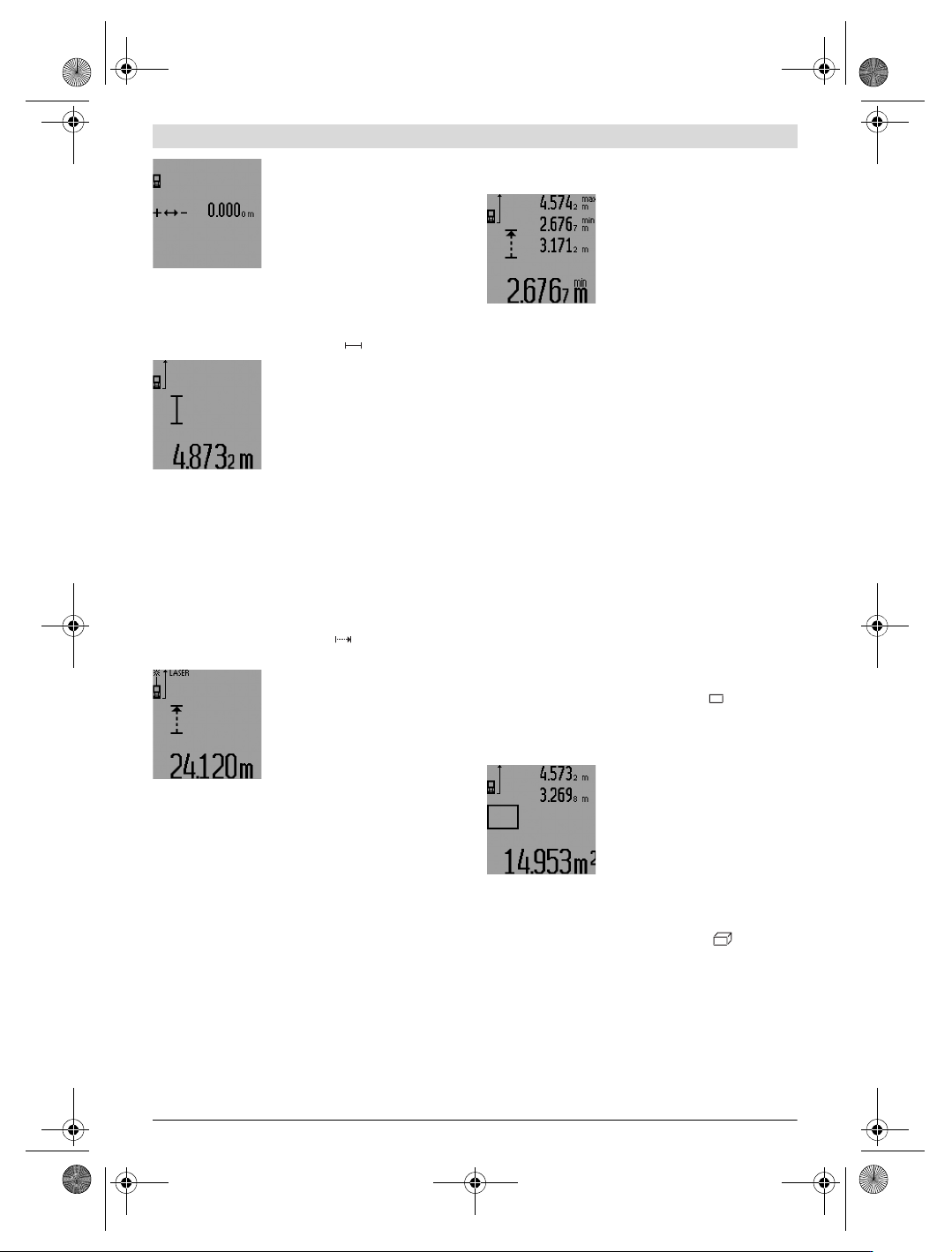

Meracie funkcie

Jednoduché meranie dĺžky

Na meranie dĺžky stláčajte tlačidlo 4 dovtedy, kým sa na disp-

leji objaví indikácia pre meranie dĺžky .

Na zameranie a na meranie stlačte vž-

dy po jednom raze krátko tlačidlo

Meranie 7.

Nameraná hodnota sa zobrazí v riad-

ku pre výsledok c.

V prípade viacnásobného merania

dĺžky za sebou sa výsledky posled-

ných meraní zobrazia v riadkoch pre namerané hodnoty a.

Trvalé meranie

Pri trvalom meraní sa môže merací prístroj relatívne pohybo-

vať k cieľu, pričom nameraná hodnota sa aktualizuje každých

0,5 sek. Môžete sa napríklad vzďaľovať od nejakej steny až do

požadovanej vzdialenosti, na prístroji sa dá v každom okami-

hu odčítať aktuálna vzdialenosť.

Pre trvalé merania zvoľte najprv funkciu Meranie dĺžky a po-

tom stláčajte tlačidlo Meranie 7 dovtedy, kým sa na displeji

zobrazí indikácia pre trvalé meranie . Laser sa zapne a me-

ranie sa začína okamžite.

Aktuálna nameraná hodnota sa zobra-

zí v riadku pre výsledok c.

Krátkym stlačením tlačidla Meranie 7

sa trvalé meranie ukončí. Posledná

nameraná hodnota sa zobrazí v riadku

pre výsledok c. Dlhé stlačenie tlačidla

Meranie 7 spustí trvalé meranie zno-

va.

Trvalé meranie sa po 5 minútach automaticky vypne. Posled-

ná nameraná hodnota sa zobrazí v riadku pre výsledok c.

Meranie minima/maxima (pozri obrázky F–G)

Meranie minimálnej hodnoty slúži na meranie najkratšej

vzdialenosti od nejakého pevného bodu. Pomáha napríklad

pri zameriavaní zvislíc alebo vodorovných čiar.

Meranie maximálnej hodnoty slúži na meranie najväčšej

vzdialenosti od nejakého pevného vzťažného bodu. Pomáha

napríklad pri zameriavaní diagonál.

Pre jednoduché meranie minima/maxima zvoľte najprv fun-

kciu Meranie dĺžky a potom stlačte tlačidlo 13. V riadku pre

výsledok c sa zobrazí „min“ pre meranie minima (minimálnej

hodnoty). Pre meranie maxima stlačte tlačidlo 13 znova, aby

sa v riadku pre výsledok merania zobrazilo „max“. Stlačte po-

tom tlačidlo Meranie 7. Laser sa zapne a meranie sa začína.

Pohybujte laserom ponad želaný cieľ sem a tam (napríklad po

rohu miestnosti pri zameriavaní diagonál) tak, aby zostával

vzťažný bod merania (napríklad hrot dorazového kolíka 18)

stále na tom istom mieste.

V riadku pre výsledok c sa (podľa zvo-

lenej funkcie) zobrazí minimálna

resp. maximálna nameraná hodnota.

Táto hodnota sa prepíše vždy vtedy,

keď bude aktuálna nameraná hodno-

ta dĺžky menšia alebo väčšia ako dote-

rajšia minimálna resp. maximálna

hodnota. V riadkoch pre namerané

hodnoty a sa zobrazí maximálna nameraná hodnota („max“),

minimálna nameraná hodnota („min“) a aktuálna nameraná

hodnota.

Ak chcete ukončiť meranie minima/maxima, stlačte krátko tla-

čidlo Meranie 7. Nové stlačenie tlačidla Meranie spustí mera-

nie znova.

Meranie minima/maxima sa dá využiť aj pri meraní dĺžky v

rámci iných meracích funkcií (napr. pri meraní plochy). Na

tento účel stlačte pri príslušnom zisťovaní jednotlivých

nameraných hodnôt jedenkrát tlačidlo 13 pre meranie mini-

ma resp. dvakrát pre meranie maxima. Potom stlačte tlačidlo

Meranie 7 na zapnutie laserového lúča. Pohybujte meracím

prístrojom tak, aby sa odmerala požadovaná minimálna resp.

maximálna hodnota a stlačte tlačidlo Meranie 7, aby ste pre-

vzali minimálnu resp. maximálnu hodnotu do prebiehajúceho

výpočtu.

Pri časovo oneskorenom meraní dĺžky a v porovnávacej fun-

kcii nie je možné meranie minima/maxima.

Meranie minima/maxima sa po 5 minútach automaticky vy-

pne.

Meranie plochy

Na meranie plochy stláčajte tlačidlo 4 dovtedy, kým sa na

displeji objaví indikácia pre meranie plochy .

Potom postupne premerajte za sebou dĺžku a šírku ako pri me-

raní vzdialenosti. Laserový lúč zostáva medzi oboma merania-

mi zapnutý.

Po skončení druhého merania sa plo-

cha automaticky prepočíta a zobrazí

sa na displeji v riadku pre výsledok c.

Jednotlivé namerané hodnoty sú zo-

brazené v riadkoch pre namerané

hodnoty a.

Meranie objemu

Na meranie objemu stláčajte tlačidlo 4 dovtedy, kým sa na

displeji objaví indikácia pre meranie objemu .

Potom postupne premerajte za sebou dĺžku, šírku a výšku ako

pri meraní vzdialenosti. Laserový lúč zostáva medzi týmito

troma meraniami zapnutý.

OBJ_BUCH-947-007.book Page 146 Friday, July 8, 2016 10:44 AM

Slovensky | 147

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

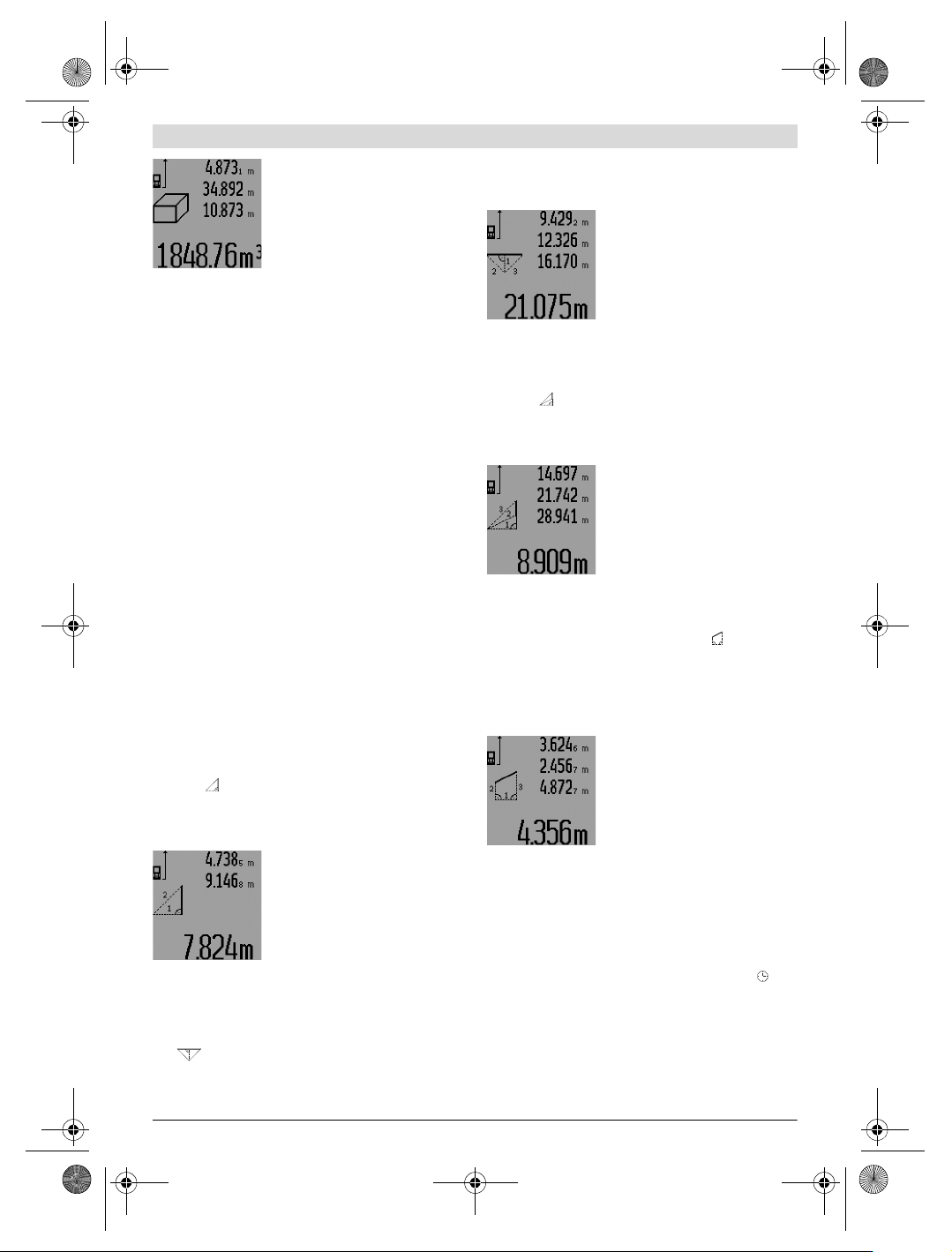

Po skončení tretieho merania sa ob-

jem automaticky prepočíta a zobrazí

sa na displeji v riadku pre výsledok c.

Jednotlivé namerané hodnoty sú zo-

brazené v riadkoch pre namerané

hodnoty a.

Hodnoty vyššie ako 999999 m

nadajú zobraziť, v takom prípade sa

na displeji zobrazí indikácia „ERROR“ a „––––“. Rozdeľte

objem, ktorý potrebujete odmerať, na jednotlivé merania,

ktorých hodnoty vypočítate osobitne a potom ich zhrniete do-

hromady.

Nepriame meranie dĺžky (vzdialenosti) (pozri obrázky

H–K)

Nepriame meranie dĺžky (vzdialenosti) slúži na zisťovanie ta-

kých vzdialeností, ktoré sa nedajú merať priamo, pretože la-

serový lúč by bol prerušený prekážkou, alebo v takom prípa-

de, ak nie je k dispozícii žiadna cieľová plocha, ktorá by poslú-

žila ako reflexná plocha. Korektné výsledky sa môžu dosiah-

nuť iba vtedy, keď sa pri príslušnom meraní exaktne dodrží

požadovaný pravý uhol (podľa Pytagorovej vety).

Dávajte pritom pozor na to, aby sa vzťažný bod merania (nap-

ríklad zadná hrana meracieho prístroja) nachádzal pri všet-

kých jednotlivých meraniach v rámci jedného meracieho úko-

nu presne na tom istom mieste (výnimka: trapézové mera-

nie).

Laserový lúč zostáva medzi týmito jednotlivými meraniami za-

pnutý.

Pre nepriame meranie dĺžky sú k dispozícii štyri meracie fun-

kcie, pomocou ktorých sa dajú zisťovať príslušné rozdielne

trasy. Ak chcete zvoliť niektorú meraciu funkciu, stláčajte tla-

čidlo na zmenu funkcií 3 dovtedy, kým sa na displeji zobrazí

symbol požadovanej meracej funkcie.

a) Jednoduché meranie podľa Pytagorovej vety

(pozri obrázok H)

Stláčajte tlačidlo na zmenu funkcií 3 dovtedy, kým sa na disp-

leji zobrazí indikácia pre jednoduché meranie podľa Pytago-

rovej vety .

Ako pri meraní dĺžky odmerajte trasy „1“ a „2“ v uvedenom

poradí. Dávajte pozor na to, aby medzi trasou „1“ a hľadanou

trasou „E“ existoval pravý uhol.

Po skončení posledného merania sa

výsledok pre hľadanú trasu „E“ zo-

brazí v riadku pre výsledok c. Jed-

notlivé namerané hodnoty sú zobra-

zené v riadkoch pre namerané hodno-

ty a.

b) Dvojité meranie podľa Pytagorovej vety

(pozri obrázok I)

Stláčajte tlačidlo na zmenu funkcií 3 dovtedy, kým sa na disp-

leji zobrazí indikácia pre dvojité meranie podľa Pytagorovej

vety .

Ako pri meraní dĺžky odmerajte trasy „1“, „2“ a „3“ v uvede-

nom poradí. Dávajte pozor na to, aby medzi trasou „1“ a hľa-

danou trasou „E“ existoval pravý uhol.

Po skončení posledného merania sa

výsledok pre hľadanú trasu „E“ zo-

brazí v riadku pre výsledok c. Jed-

notlivé namerané hodnoty sú zobra-

zené v riadkoch pre namerané hodno-

ty a.

c) Kombinované meranie podľa Pytagorovej vety

(pozri obrázok J)

Stláčajte tlačidlo na zmenu funkcií 3 dovtedy, kým sa na disp-

leji zobrazí indikácia pre kombinované meranie podľa Pytago-

rovej vety .

Ako pri meraní dĺžky odmerajte trasy „1“, „2“ a „3“ v uvede-

nom poradí. Dávajte pozor na to, aby medzi trasou „1“ a hľa-

danou trasou „E“

existoval pravý uhol.

Po skončení posledného merania sa

výsledok pre hľadanú trasu „E“ zo-

brazí v riadku pre výsledok c. Jed-

notlivé namerané hodnoty sú zobra-

zené v riadkoch pre namerané hodno-

ty a.

d) Trapézové meranie (pozri obrázok K)

Stláčajte tlačidlo na zmenu funkcií 3 dovtedy, kým sa na disp-

leji zobrazí indikácia pre trapézové meranie .

Ako pri meraní dĺžky odmerajte trasy „1“, „2“ a „3“ v uvede-

nom poradí. Dávajte pritom pozor na to, aby meranie trasy

„3“ začínalo presne na koncovom bode trasy „1“ a aby medzi

trasami „1“ a „2“ ako aj medzi trasami „1“ a „3“ existoval pra-

vý uhol.

Po skončení posledného merania sa

výsledok pre hľadanú trasu „E“ zo-

brazí v riadku pre výsledok c. Jed-

notlivé namerané hodnoty sú zobra-

zené v riadkoch pre namerané hodno-

ty a.

Časovo oneskorené meranie dĺžky

Časovo oneskorené meranie dĺžky pomáha napr. pri meraní

na ťažko prístupných miestach alebo vtedy, keď sa má zabrá-

niť pohybom meracieho prístroja počas merania.

Ak chcete nastaviť časovo oneskorené meranie dĺžky, stláčaj-

te tlačidlo na zmenu funkcií 3 dovtedy, kým sa na displeji zo-

brazí indikácia pre časovo oneskorené meranie dĺžky .

V riadku pre nameranú hodnotu a sa zobrazí časový úsek od

spustenia až do merania. Tento časový úsek sa dá stláčaním

tlačidla Plus 6 resp. tlačidla Mínus 12 nastaviť v rozsahu

1sek. až 60sek.

OBJ_BUCH-947-007.book Page 147 Friday, July 8, 2016 10:44 AM

148 | Slovensky

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Stlačte potom tlačidlo Meranie 7, aby

ste zapli laserový lúč a zamerali cieľo-

vý bod. Znova stlačte tlačidlo Meranie

7 aby ste spustili meranie. Meranie sa

uskutoční po uplynutí zvoleného ča-

sového úseku. Nameraná hodnota sa

zobrazí v riadku pre výsledok c.

Sčítavanie a odpočítavanie výsledkov

merania ani meranie minima a maxima nie sú možné pri mera-

niach dĺžky s časovým oneskorením.

Meranie plochy steny (pozri obrázok L)

Meranie plochy stien slúži na to, aby sa zistil súčet jednotli-

vých plôch, ktoré majú rovnakú výšku.

Na zobrazenom príklade treba odmerať celkovú plochu viace-

rých stien, ktoré majú rovnakú výšku miestnosti A, ale súčas-

ne majú rozdielne dĺžky B.

Ak chcete merať plochu stien, stláčajte tlačidlo na zmenu fun-

kcií 3 dovtedy, kým sa na displeji objaví indikácia pre meranie

plochy stien .

Odmerajte výšku miestnosti A ako pri meraní dĺžky (vzdiale-

nosti). Nameraná hodnota („cst“) sa zobrazí v hornom riadku

pre nameranú hodnotu a. Laser zostáva zapnutý.

Potom odmerajte dĺžku B

prvej ste-

ny. Plocha sa vypočíta automaticky a

zobrazí sa v riadku pre výsledok c. Na-

meraná hodnota dĺžky sa zobrazí v

strednom riadku pre nameranú hod-

notu a. Laser zostáva zapnutý.

Potom odmerajte dĺžku B

druhej ste-

ny. Hodnota jednotlivého merania zo-

brazená v strednom riadku pre name-

ranú hodnotu a sa pripočíta k dĺžke

. Súčet oboch dĺžok („sum“, zobra-

zený v dolnom riadku pre nameranú

hodnotu a) sa vynásobí hodnotou

výšky A uloženou v pamäti. Hodnota

celej plochy sa zobrazí v riadku pre výsledok c.

Môžete odmeriavať ľubovoľné množstvo ďalších dĺžok B

ktoré sa budú automaticky spočítavať a násobiť výškou A.

Predpokladom pre korektný výpočet plochy je to, aby bola pr-

vá odmeraná dĺžka (napríklad výška miestnosti A) rovnaká

pre všetky ďalšie čiastkové plochy.

Ak chcete vykonať nové meranie plochy stien s novou výškou

miestnosti A, stlačte trikrát tlačidlo 16.

Porovnávacia funkcia (pozri obrázok M)

Porovnávacia funkcia slúži na prenášanie pevnej vzdialenosti

(porovnávacia hodnota), ktorá sa môže odmerať alebo zadať.

Pomáha pri označovaní vzdialenosti pre medzisteny pri su-

chej stavbe.

Ak chcete nastaviť porovnávaciu funkciu, stláčajte tlačidlo na

zmenu funkcií 3 dovtedy, kým sa na displeji zobrazí indikácia

pre porovnávaciu funkciu .

Porovnávacia funkcia sa dá nastaviť nasledujúcim spôsobom:

–Ak chcete zadať známu hodnotu, stláčajte tlačidlo Plus 6

resp. tlačidlo Mínus 12 tak dlho, až sa zobrazí indikácia po-

žadovanej hodnoty v hornom riadku a pre nameranú hod-

notu a. Ak podržíte stlačené tlačidlo Plus 6 resp. tlačidlo

Mínus 12 dlhšie, hodnoty pokračujú kontinuálne ďalej. La-

ser sa ešte nezapne.

– Ak chcete odmerať porovnávaciu hodnotu, stlačte tlačidlo

Meranie 7 jedenkrát krátko na zameranie a znova krátko na

meranie. Potom zostáva laserový lúč zapnutý.

– Nameraná alebo zadaná porovnávacia hodnota sa dá kori-

govať pomocou tlačidla Plus 6 alebo tlačidla Mínus 12.

Po stanovení porovnávacej hodnoty stlačte dlho tlačidlo Me-

ranie 7, aby ste začali s meraním.

Pohybujte teraz meracím prístrojom na prenesenie hodnoty

požadovaným smerom. V riadku pre výsledok c sa priebežne

zobrazuje aktuálna namerané hodnota celej meranej trasy. V

hornom riadku pre nameranú hodnotu a sa naďalej zobrazuje

zvolená porovnávacia hodnota.

V strednom a v dolnom riadku pre nameranú hodnotu a sa zo-

brazuje faktor („x“), koľkokrát je porovnávacia hodnota ob-

siahnutá v celej meranej trase, a rozdiel („dif“) medzi celočí-

selným násobkom porovnávacej hodnoty a medzi celou tra-

sou.

Ak je celá meraná trasa o niečo menšia ako celočíselný náso-

bok, vtedy sa zobrazí záporná hodnota rozdielu a najbližší vyš-

ší násobok porovnávanej hodnoty.

Pohybujte meracím prístrojom tak dlho, kým sa v strednom

riadku pre nameranú hodnotu a zobrazí požadovaný násobok

porovnávacej hodnoty a hodnota rozdielu bude v dolnom

riadku pre nameranú hodnotu a „0,0 m“. Preneste potom

vzťažný bod merania.

Príklady:

a) Kladná hodnota rozdielu:

7,4m=(12x0,6m)+0,2m

Na celej trase dĺžky 7,4 m je porovná-

vacia hodnota 0,6 m obsiahnutá 12-

krát. Okrem toho celá trasa obsahuje

ešte zvyšok 0,2 m. Skráťte vzdiale-

nosť medzi meracím prístrojom a vý-

chodiskovým bodom o hodnotu roz-

dielu 0,2 m a potom túto dĺžku pre-

neste.

b) Záporná hodnota rozdielu:

7,0 m = (12 x 0,6 m) – 0,2 m

Na celej trase dĺžky 7,0 m chýba

0,2 m, kým porovnávacia hodnota

0,6 m je obsiahnutá 12-krát. Zväčšite

vzdialenosť medzi meracím prístro-

jom a východiskovým bodom o hod-

notu 0,2 m a potom túto dĺžku pre-

neste.

Krátkym stlačením tlačidla Meranie 7 Porovnávaciu funkciu

prerušíte. Dlhé stlačenie tlačidla meranie

7 spustí Porovnáva-

ciu funkciu znova (s rovnakou porovnávacou hodnotou).

Porovnávacia funkcia sa po 5 minútach automaticky vypne.

Ak chcete opustiť túto funkciu skôr, stlačte niektoré z tlačidiel

pre meracie funkcie.

OBJ_BUCH-947-007.book Page 148 Friday, July 8, 2016 10:44 AM
