Sélection du niveau de référence (voir figures A–E)
Il est possible de sélectionner quatre différents niveaux de
référence :
– le bord arrière de l’appareil de mesure ou le bord avant de
la goupille de butée dépliée latéralement 18 (par ex. lors
du positionnement sur des coins extérieurs),
– la pointe de la goupille de butée 18 dépliée vers l’arrière
(par ex. pour les mesures prises à partir de coins),
– le bord avant de l’appareil de mesure (par ex. pour les me-
sures prises à partir du bord d’une table),
– le filetage 21 (par ex. pour les mesures avec un trépied).
Pour choisir le niveau de référence, appuyez plusieurs fois sur
la touche 8, jusqu’à ce que le niveau de référence souhaité
soit affiché. Après chaque mise en service de l’appareil de
mesure, le bord arrière de celui-ci est préréglé comme niveau
de référence.
Une modification ultérieure du niveau de référence pour les
mesures déjà effectuées (p.ex. lorsque les valeurs de mesure
sont affichées dans la liste des valeurs de mesure), n’est pas
possible.
Faisceau laser permanent
Si nécessaire, l’appareil de mesure peut être réglé sur fais-
ceau laser permanent. Appuyez à cet effet sur la touche Fais-
ceau laser permanent 2. L’affichage «LASER» reste allumé
en permanence.
Ne dirigez pas le faisceau laser vers des personnes ou
des animaux et ne regardez jamais dans le faisceau la-
ser, même si vous êtes à grande distance de ce dernier.
Dans ce réglage, le faisceau laser reste allumé même entre les
mesures. Pour mesurer, il ne faut appuyer qu’une seule fois
brièvement sur la touche Mesurer 7.
Pour arrêter le faisceau laser permanent, appuyez de nouveau
sur la touche 2 ou éteignez l’appareil de mesure.
Si le faisceau laser permanent est éteint durant une prise de
mesure, la mesure est automatiquement terminée.
Eclairage de l’écran
Pour allumer et pour éteindre l’éclairage de l’afficheur, ap-
puyer sur la touche 11. Si aucune touche n’est appuyée au
bout de 10 s après la mise en service de l’éclairage de l’affi-
cheur, celui-ci s’éteint pour ménager les piles.

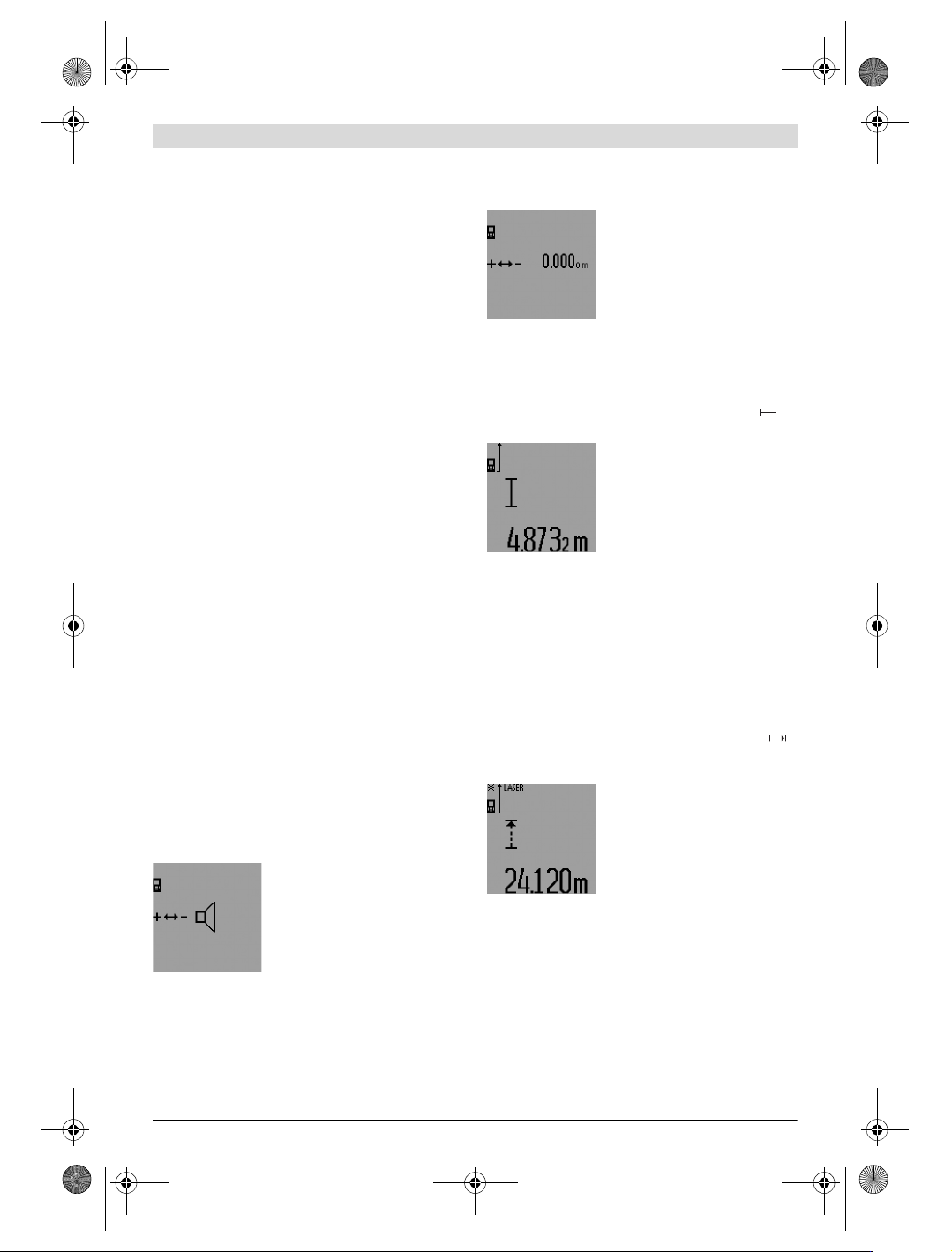

Signal sonore
Pour mettre en marche et pour
éteindre le signal sonore, appuyer
plusieurs fois sur la touche de com-
mutation de fonction 3 jusqu’à ce que
l’affichage de réglage du son appa-
raisse sur l’afficheur. Choisissez le ré-
glage souhaité en appuyant sur la
touche plus 6 ou la touche moins 12.
Le réglage du son sélectionné est maintenu quand l’appareil
de mesure est mis en ou hors fonctionnement.
Changement de l’unité de mesure
Pour l’affichage des valeurs de mesures, il est à tout temps
possible de changer l’unité de mesure.
Les unités de mesure suivantes sont à disposition :
– Mesure de longueurs : m, cm, mm,
– Mesure de surfaces : m
2
,
–Mesure de volumes: m
3
.
Pour changer l’unité de mesure, ap-
puyer plusieurs fois sur la touche de
commutation de fonction 3 jusqu’à ce
que l’affichage pour l’unité de mesure
apparaisse sur l’afficheur. Choisissez
l’unité de mesure souhaitée en ap-
puyant sur la touche plus 6 ou la
touche moins 12.
Fonctions de mesure
Mesure simple des longueurs
Pour les mesures de longueurs, appuyez sur la touche 4 jus-
qu’à ce que l’affichage pour les mesures de longueurs ap-
paraisse sur l’afficheur.
Pour la visée et la prise de mesure,
appuyez une fois brièvement sur la
touche Mesurer 7.
La valeur de la mesure est indiquée
sur la ligne de résultat c.
Si plusieurs mesures de longueurs
sont effectuées successivement, les
résultats des dernières mesures sont affichés sur les lignes de
valeurs de mesure a.
Mesure continue
En mesure continue, il est possible de déplacer l’appareil de
mesure par rapport à la cible, la valeur de mesure étant actua-
lisée toutes les 0,5 secondes env. L’utilisateur peut donc se
déplacer par exemple à partir d’un mur jusqu’à la distance
souhaitée, la distance actuelle est toujours lisible sur l’écran.
Pour les mesures continues, choisissez d’abord la fonction
mesure de longueurs et appuyez ensuite sur la touche Mesu-
rer 7 jusqu’à ce que l’affichage pour la mesure continue
apparaisse sur l’afficheur. Le laser est activé et la mesure
commence immédiatement.
La valeur de mesure actuelle est indi-
quée sur la ligne de résultat c.
Pour terminer la mesure continue, ap-
puyer brièvement sur la touche Mesu-
rer 7. La dernière valeur de mesure
est indiquée sur la ligne de résultat c.
Appuyer longuement sur la touche
Mesurer 7 redémarre à nouveau la
mesure continue.
La mesure continue s’arrête automatiquement au bout de 5
minutes. La dernière valeur de mesure reste indiquée sur la
ligne de résultat c.
Mesure minimum/maximum (voir figures F–G)
La mesure minimum sert à déterminer la distance la plus
courte à partir d’un point de référence fixe. Elle aide à déter-
miner par ex. les verticales ou les horizontales.
La mesure maximum sert à déterminer la distance la plus
longue à partir d’un point de référence fixe. Elle aide à déter-
miner par ex. les diagonales.
OBJ_BUCH-947-007.book Page 29 Friday, July 8, 2016 10:44 AM
30 | Français
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Pour la mesure simple minimum/maximum, choisir d’abord le
mode de fonction mesure de longueurs, puis appuyer sur la
touche 13. Sur la ligne de résultat c, «min» est affiché pour
la mesure minimum. Pour les mesures maximum, appuyer à
nouveau sur la touche 13 de sorte à faire afficher «max» sur
la ligne de résultat. Appuyez ensuite sur la touche Mesurer 7.
Le laser est activé et la mesure commence.
Faites passer le laser sur la cible souhaitée (par ex. le coin de
la pièce pour déterminer la diagonale) de sorte que le point de
référence de la mesure (par ex. la pointe de la goupille de bu-
tée 18) reste toujours au même endroit.

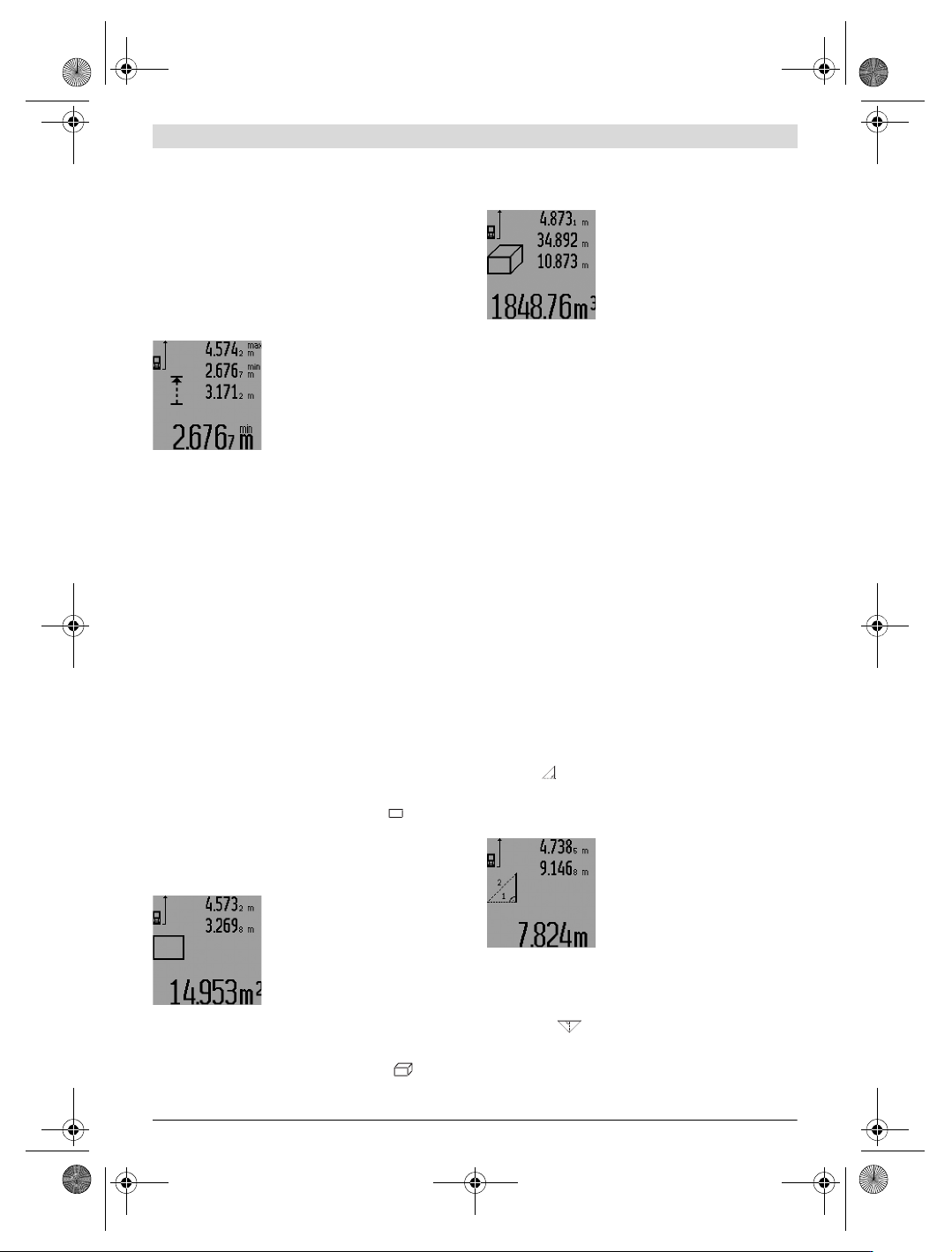

La valeur de mesure minimum ou
maximum est affichée sur la ligne de
résultat c (suivant la fonction choi-
sie). Elle est écrasée à chaque fois
que la valeur de longueur actuelle est
inférieure ou supérieure à l’ancienne
valeur minimale ou maximale. Sur les
lignes valeurs de mesure a, la valeur
maximale («max»), minimale («min») et actuelle apparaît.
Pour arrêter la mesure minimum/maximum, appuyez briève-
ment sur la touche Mesurer 7. Appuyer de nouveau sur la
touche Mesurer, redémarre la mesure.
Il est également possible d’utiliser la mesure minimum/maxi-
mum pour la mesure de longueurs dans d’autres fonctions de
mesure (p.ex. mesure de surfaces). A cet effet, pour détermi-
ner les valeurs de mesure individuelles, appuyez sur la touche
13 une fois pour la mesure minimum ou deux fois pour la me-
sure maximum. Pour activer le faisceau laser, appuyez en-
suite sur la touche Mesurer 7. Déplacez l’appareil de mesure
de sorte à ce que la valeur minimum ou maximum soit mesu-
rée et appuyez sur la touche Mesurer 7 pour intégrer la valeur
minimum ou maximum dans le calcul actuellement en cours.
Pour une mesure de longueurs différée et en fonction de tra-
çage, les mesures minimum/maximum ne sont pas possibles.
La mesure minimum/maximum s’arrête automatiquement au
bout de 5 minutes.
Mesure des surfaces
Pour les mesures de surfaces, appuyez sur la touche 4 jusqu’à
ce que l’affichage pour les mesures de surfaces apparaisse
sur l’écran.
Puis mesurez successivement la longueur et la largeur tout
comme pour une mesure des longueurs. Le faisceau laser
reste allumé entre les deux mesures.
Une fois la deuxième mesure termi-
née, la surface est automatiquement
calculée et affichée sur la ligne de ré-
sultat c. Les valeurs de mesure indivi-
duelles sont sur les lignes de valeurs
de mesure a.
Mesure des volumes
Pour les mesures de volumes, appuyez sur la touche 4 jusqu’à
ce que l’affichage pour les mesures de volumes appa-
raisse sur l’écran.
Puis mesurez successivement la longueur, la largeur et la hau-
teur tout comme pour une mesure des longueurs. Le faisceau
laser reste allumé entre les trois mesures.
Une fois la troisième mesure termi-
née, le volume est automatiquement
calculé et affiché sur la ligne de résul-
tat c. Les valeurs de mesure indivi-
duelles sont sur les lignes de valeurs
de mesure a.
Il n’est pas possible d’afficher des va-
leurs supérieures à 999999 m
3
,
« ERROR » et «–––– » apparaissent sur l’afficheur. Divisez
le volume à mesurer en plusieurs mesures individuelles, cal-
culez les valeurs séparément et ensuite additionnez-les.
Mesure indirecte des longueurs (voir figures H–K)
La mesure indirecte de longueurs sert à déterminer les dis-
tances qui ne peuvent pas être mesurées directement en rai-
son d’un obstacle qui gênerait le parcours du faisceau laser ou
car il n’existe pas de surface cible disponible comme surface
de réflexion. On n’obtient des résultats corrects que lorsque
les angles droits requis pour la mesure respective sont préci-
sément observés (théorème de Pythagore).
Veillez à ce que le point de référence de la mesure (par ex.
bord arrière de l’appareil de mesure) se trouve exactement au
même endroit pour toutes les mesures individuelles d’une
opération de mesure (exception : mesure trapézoïdale).
Le faisceau laser reste allumé entre les mesures individuelles.
Pour la mesure indirecte de longueurs, quatre fonctions de
mesure sont disponibles avec lesquelles les différentes dis-
tances peuvent être déterminées. Pour choisir la fonction de
mesure, appuyer plusieurs fois sur la touche de commutation
de fonction 3 jusqu’à ce que le symbole de la fonction de me-
sure souhaitée soit affichée.
a) Mesure simple à l’aide de Pythagore (voir figureH)
Appuyez plusieurs fois sur la touche de commutation de fonc-
tion 3 jusqu’à ce que l’affichage de la mesure simple à l’aide de
Pythagore apparaisse sur l’afficheur.
Comme pour une mesure de longueurs, mesurez les distances
«1» et «2» dans cet ordre. Veillez à ce que l’angle droit soit
droit entre la distance «1» et la distance recherchée «E».
Une fois la dernière mesure terminée,
le résultat de la distance recherchée
«E» est affichée sur la ligne de résul-
tat c. Les valeurs de mesure indivi-
duelles sont sur les lignes de valeurs
de mesure a.
b) Mesure double à l’aide de Pythagore (voir figure I)
Appuyez plusieurs fois sur la touche de commutation de fonc-
tion 3 jusqu’à ce que l’affichage de la mesure double à l’aide
de Pythagore apparaisse sur l’afficheur.
Comme pour une mesure de longueurs, mesurez les distances
«1», «2» et «3» dans cet ordre. Veillez à ce que l’angle droit
soit droit entre la distance «1» et la distance recherchée
«E».
1
2
1
32
OBJ_BUCH-947-007.book Page 30 Friday, July 8, 2016 10:44 AM
Français | 31
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Une fois la dernière mesure terminée,
le résultat de la distance recherchée
«E» est affichée sur la ligne de résul-
tat c. Les valeurs de mesure indivi-
duelles sont sur les lignes de valeurs
de mesure a.
c) Mesure combinée à l’aide de Pythagore (voir figure J)
Appuyez plusieurs fois sur la touche de commutation de fonc-
tion 3 jusqu’à ce que l’affichage de la mesure combinée à
l’aide de Pythagore apparaisse sur l’afficheur.
Comme pour une mesure de longueurs, mesurez les distances
«1», «2» et «3» dans cet ordre. Veillez à ce que l’angle droit
soit droit entre la distance «1» et la distance recherchée
«E».
Une fois la dernière mesure terminée,
le résultat de la distance recherchée
«E» est affichée sur la ligne de résul-
tat c. Les valeurs de mesure indivi-
duelles sont sur les lignes de valeurs
de mesure a.
d) Mesure trapézoïdale (voir figure K)
Appuyez plusieurs fois sur la touche de commutation de fonc-
tion 3 jusqu’à ce que l’affichage de la mesure trapézoïdale à
l’aide de Pythagore apparaisse sur l’afficheur.
Comme pour une mesure de longueurs, mesurez les distances
«1», «2» et «3» dans cet ordre. Veillez à ce que la mesure
de distance «3» commence exactement à l’extrémité de la
distance «1» et à ce que l’angle soit droit entre les distances
«1» et «2» ainsi qu’entre «1» et «3».
Une fois la dernière mesure terminée,
le résultat de la distance recherchée
«E» est affichée sur la ligne de résul-
tat c. Les valeurs de mesure indivi-
duelles sont sur les lignes de valeurs
de mesure a.
Mesure de longueurs différée
La mesure de longueurs différée aide p.ex. pour les mesures
d’endroits d’accès difficile ou lorsque des déplacements de
l’appareil de mesure pendant la mesure doivent être évités.
Pour la mesure de longueurs différée, appuyez plusieurs fois
sur la touche de commutation de fonction 3 jusqu’à ce que
l’affichage pour la mesure de longueurs différée apparaisse
sur l’afficheur.
Sur la ligne des valeurs de mesure a, le laps de temps du dé-
clenchement jusqu’à la mesure est affiché. Le laps de temps
peut être réglé entre 1 s et 60 s en appuyant sur la touche plus
6 ou la touche moins 12.
Appuyez ensuite sur les touches Me-
surer 7 pour activer le faisceau laser
et pour viser le point cible. Appuyez à
nouveau sur les touches Mesurer 7
pour déclencher la mesure. La me-
sure s’effectue au bout du laps de
temps sélectionné. La valeur de la
mesure est indiquée sur la ligne de ré-
sultat c.
Pour une mesure de longueurs différée l’addition et la sous-
traction des résultats de mesure ainsi que les mesures mini-
mum/maximum ne sont pas possibles.
Mesure des surfaces murales (voir figure L)
La mesure de surfaces murales sert à déterminer la somme de
plusieurs surfaces individuelles qui présentent une hauteur
commune.
Dans l’illustration, la surface complète de plusieurs murs,
dont la hauteur de pièce A est identique, mais dont les lon-
gueurs B sont différentes, doit être déterminée.
Pour les mesures de surfaces murales, appuyez plusieurs fois
sur la touche de commutation de fonction 3 jusqu’à ce que
l’affichage pour les mesures de surfaces murales appa-
raisse sur l’afficheur.
Mesurez la hauteur de la pièce A tout comme pour une mesure
de longueurs. La valeur de mesure («cst») est affichée sur la
ligne supérieure des valeurs de mesure a. Le laser reste acti-
vé.
Puis mesurez la longueur B
1
du pre-
mier mur. La surface est automati-
quement calculée et affichée sur la
ligne de résultat c. La valeur de me-
sure de la longueur est sur la ligne mé-
diane des valeurs de mesure a. Le la-
ser reste activé.
Mesurez ensuite la longueur B
2
du
deuxième mur. La valeur de mesure
individuelle affichée sur la ligne mé-
diane des valeurs de mesure a est ad-
ditionnée à la longueur B
1
. La somme
des deux longueurs («sum», affichée
sur la ligne inférieure des valeurs de
mesure a), est multipliée par la hau-
teur mémorisée A. La valeur de la surface totale est indiquée
sur la ligne de résultat c.
Vous pouvez mesurer un nombre quelconque de longueurs
B
X
; elles seront automatiquement additionnées et multi-
pliées par la hauteur A.
La seule condition pour un calcul correct de surface est que la
première longueur mesurée (dans l’exemple la hauteur de la
pièce A) soit identique pour toutes les surfaces partielles.
Pour une nouvelle mesure de surface murale avec une nou-
velle hauteur de pièce A, appuyez trois fois sur la touche 16.
Fonction de traçage (voir figure M)
La fonction de traçage sert à reporter une distance fixe (valeur
de traçage) qui peut être mesurée ou entrée. Elle aide p.ex.
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 31 Friday, July 8, 2016 10:44 AM
