Измерение длины с выдержкой по времени

Измерение длины с выдержкой по времени служит, напр.,

для измерения в труднодоступных местах или если в про-

цессе измерения нужно предотвратить перемещение

измерительного инструмента.

Для измерения длины с выдержкой по времени нажимай-

те кнопку выбора режима 3 до тех пор, пока на дисп

лее не

появится индикатор измерения длины с выдержкой по

времени .

В строке измеренных значений a отображается времен-

ной интервал между подачей команды и выполнением из-

мерения. Вы можете настроить временной интервал в ди-

апазоне между 1 с и 60 с, нажимая кнопку «плюс» 6 или

кнопку «минус» 12.

Затем нажм

ите кнопку измерения

7, чтобы включить лазерный луч и

навести инструмент на цель. Снова

нажмите кнопку измерения 7, что-

бы дать команду измерения. Изме-

рение выполняется по истечении

заданного временного интервала.

Измеренное значение отображает-

ся в строке результата c.

Сложение и вычитание результатов измерения, а также

измерение минимума/максимум

а при измерении длины с

выдержкой по времени невозможно.

Измерение площади стены (см.рис.L)

Измерение площади стен позволяет определить общую

площадь нескольких стен, имеющих одинаковую высоту.

В приведенном примере должна быть определена общая

площадь нескольких стен, которые имеют одинаковую

высоту A, но разную

длину B.

Для измерения площади стен нажимайте кнопку выбора

режима 3 до тех пор, пока на дисплее не появится индика-

тор измерения площади стен .

Измерьте высоту помещения A, как при измерении высо-

ты. Измеренное значение («cst») отображается в верхней

строке измеренных значений

a. Лазер остается включен-

ным.

Затем измерьте длину B

первой

стены. Площадь рассчитывается

автоматически и отображается в

строке результата c. Значение дли-

ны появляется в средней строке из-

меренных значений a. Лазер оста-

ется включенным.

Измерьте теперь длину B

второй

стены. Отображаемое в средней

строке измеренных значений a зна-

чение прибавляется к длине B

Сумма обоих значений длины

(«sum», которая отображается в ни-

жней строке измеренных значений

a), умножается на сохраненное в

памяти значение высоты A. Значение общей площади

стен отображается в строке результата c.

Вы можете измерять сколько угодно других длин B

, кото-

рые автоматически прибавляются и умножаются на высо-

ту A.

Условием для точного вычисления площади является еди-

ная первая измеренная длина (в примере высота помеще-

ния A) для всех отдельных площадей.

Для нового измерения площади стен с новой вы

сотой по-

мещения A трижды нажмите кнопку 16.

Режим разметки (см.рис.М)

Режим разметки служит для перенесения расстояния,

значение которого получается путем измерения или зада-

ется. Этот режим можно использовать, напр., при нанесе-

нии расстояний между перегородками в гипсокартонных

литах.

Для режима разметки нажимайте кнопку выбора режима

3 до тех пор, пока на дисплее не появится индикатор режи-

ма разметки .

Вы можете настроить режим разметки следующим обра-

зом:

– Чтобы задать известное значение, нажимайте кнопку

«плюс» 6 или кнопку «минус» 12 до тех пор, пока в вер-

хней строчке измеренных значений не отобразится

необходимое значение a. При продолжительном нажа-

тии на кнопку «плюс» 6 или кнопку «минус» 12 значе-

ния на дисплее непрерывно перелистываются. Лазер

при этом еще не включается.

– Для измерения значения разметки коротко нажмите

один раз на кнопку измерени

я 7 для наведения инстру-

мента на цель и еще раз для начала операции измере-

ния. После этого лазерный луч остается включенным.

–Вы можете скорректировать измеренное или заданное

значение разметки путем нажатия кнопки «плюс» 6 или

«минус» 12.

После определения значения разметки нажмите продол-

жительно на кнопку измерения 7, чтобы нач

ать операцию

измерения.

Теперь передвигайте измерительный инструмент для вы-

полнения разметки в необходимом направлении. В строке

результата c постоянно отображается текущее значение

общего расстояния. В верхней строке измеренных значе-

ний a продолжает отображаться выбранное значение раз-

метки.

В средней и нижней строке измеренных значений a

ото-

бражается коэффициент частоты («x»), то есть сколько

раз значение разметки содержится во всем отрезке, и

разница («dif») между целым кратным значением размет-

ки и длиной всего отрезка.

Если общая длина отрезка немного меньше, чем целое

кратное, то на дисплее появляется отрицательное значе-

ние разницы и ближайшее к нему большее кратное значе-

ние разметки.

Передвигайте измерительный инструмент до тех пор, по-

ка в средней строке измеренных значений a не отобразит-

ся необходимое кратное значение разметки, а значение

разницы в нижней строке измеренных значений a не со-

ставит «0,0 м». Затем перенесите исходную точку измере-

ния.

OBJ_BUCH-947-007.book Page 167 Friday, July 8, 2016 10:44 AM

168 | Русский

1 609 92A 1YW | (8.7.16) Bosch Power Tools

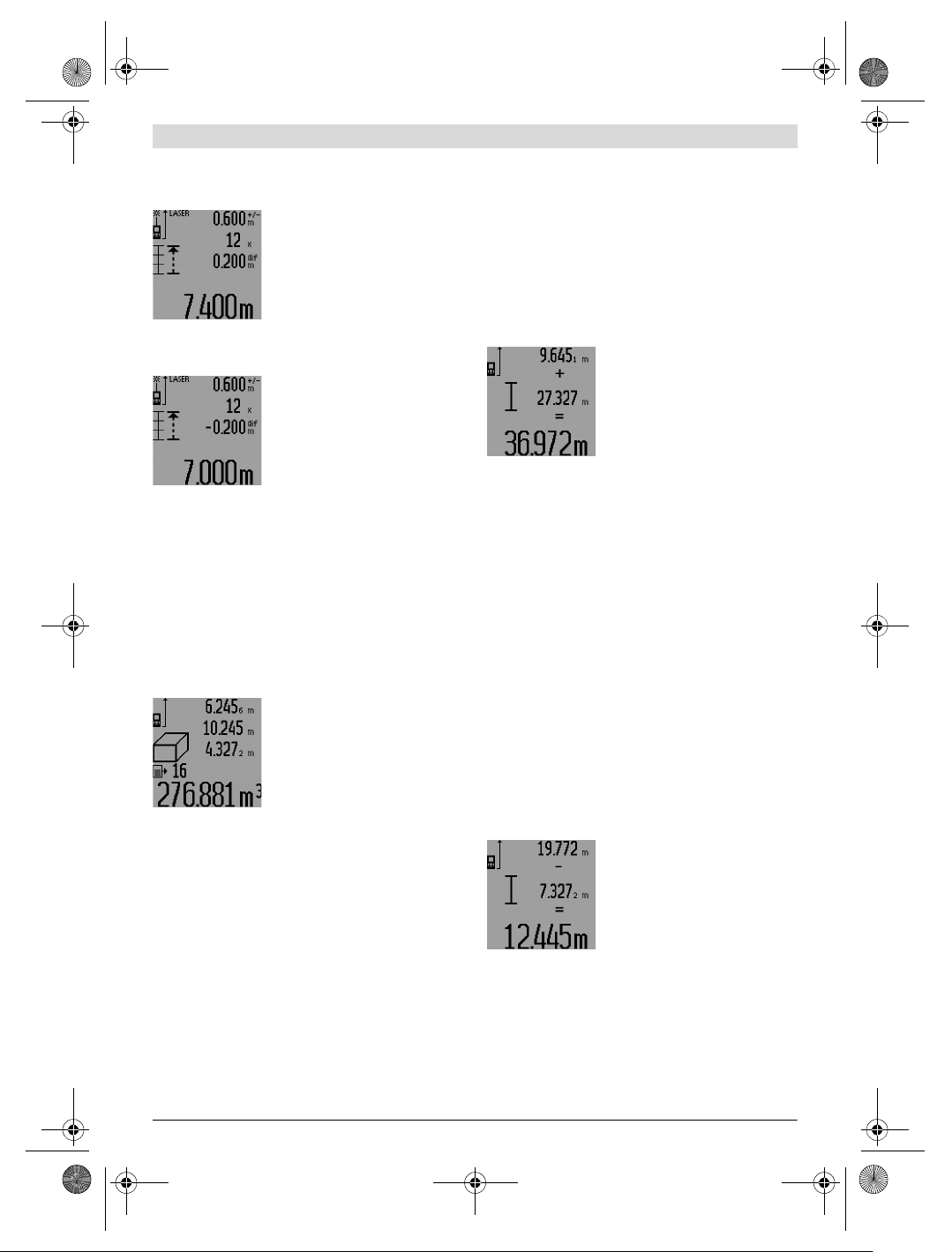

Примеры:

a) Положительное значение разницы:

7,4 м =(12x0,6м)+0,2м

В общем отрезке длиной 7,4 м зна-

чение разметки, составляющее

0,6 м, содержится 12 раз. Кроме

того, общий отрезок содержит еще

остаток длиной 0,2 м. Сократите

расстояние между измерительным

инструментом и исходной точкой

на 0,2 м и перенесите затем длину.

b) Отрицательное значение разницы:

7,0 м =(12x0,6м)–0,2м

В общем отрезке длиной 7,0 м

не

хватает 0,2 м, чтобы значение раз-

метки, составляющее 0,6 м, помес-

тилось в нем 12 раз. Увеличите рас-

стояние между измерительным ин-

струментом и исходной точкой на

0,2 м и перенесите длину.

Коротким нажатием на кнопку измерения 7 Вы можете

прервать режим разметки. Продолжительным нажатием

кнопки измерения 7 Вы

можете снова начать режим раз-

метки (с тем же самым значением разметки).

Режим разметки автоматически выключается через

5 мин. Для быстрого выключения этого режима нажмите

кнопку одного из режимов измерения.

Список последних измеренных значений

Измерительный инструмент сохраняет в памяти послед-

ние 30 измеренных

значений и их расчеты и показывает

их в обратной последовательности (последнее измерен-

ное значение сначала).

Чтобы вызвать сохраненные в па-

мяти значения измерений, нажми-

те кнопку 15. На дисплее отобража-

ется результат последнего измере-

ния и индикатор списка измерен-

ных значений d, а также счетчик с

нумерацией измерений, отобража-

мых на дисплее.

Если при очередном нажатии на кнопку 15 в памяти боль-

ше нет сохраненных значений, измерительный инстру-

мент возвращается в последний режим измерения. Чтобы

список измеренных значений исчез с экрана, нажмите

кнопку одного из режимов измерения.

Чтобы удалить запись из списка измеренных значений,

коротко нажмите кнопку 16. Ч

тобы удалить весь список

измеренных значений, продолжайте нажимать кнопку

списка измеренных значений 15, одновременно коротко

нажав кнопку 16.

Удаление измеренных значений

Коротким нажатием кнопки 16 Вы можете удалить послед-

ние измеренные значения во всех режимах. Многократ-

ным коротким нажатием кнопки отдельные измеренные

зна

чения удаляются в обратной последовательности.

В режиме измерения площади стен при первом коротком

нажатии кнопки 16 удаляется последнее измеренное зна-

чение, при втором нажатии – все значения длины B

, при

третьем нажатии – высота помещения A.

Сложение измеренных значений

Для сложения измеренных значений выполните сначала

любую операцию измерения или выберите запись из спи-

ска измеренных значений. Затем нажмите кнопку «плюс»

6. На дисплее в качестве подтверждения появляется

«+».

Выполните вторую операцию измерения или выберите

еще одну запись из списка измеренных значений.

Для опрашивания суммы обоих из-

мерений нажмите кнопку результа-

та 5. Расчет суммы отображается в

строках измеренных значений a,

сумма отображается в строке ре-

зультата c.

После определения суммы к этому

результату можно

прибавлять другие измеренные значе-

ния или значения из списка измеренных значений, для

этого Вы должны перед началом измерения каждый раз

нажимать кнопку «плюс» 6. Чтобы закончить операцию

сложения, нажмите кнопку результата 5.

Указания относительно сложения:

– Значения длины, п

лощади и объема нельзя смешивать

при сложении. Если Вы, напр., прибавляете значение

длины и площади, то после нажатия на кнопку результа-

та 5 на дисплее появляется символ «ERROR». После

этого измерительный инструмент возвращается в пре-

дыдущий режим измерения.

– Прибавляется всегда результат одного измерения

(напр., значение объема), а при продолжительном

измерении – измеренное значение, которое отобра-

жается на дисплее в строке результата c. Сложение от-

дельных измеренных значений, отображаемых в стро-

ках измеренных значений a, невозможно.

– При измерении длины с выдержкой по времени и в ре-

жиме разметки сложение значений невозможно, при

переключ

ении в эти режимы начатые операции сложе-

ния прерываются.

Вычитание измеренных значений

Для вычитания измеренных значе-

ний нажмите кнопку «минус» 12, в

качестве подтверждения на ди-

сплее появляется «–». Последую-

щие действия аналогичны операци-

ям, описанным в разделе «Сложе-

ние измеренных знач

ений».

Указания по применению

Общие указания

При измерении нельзя закрывать приемную линзу 26 и

выход лазерного излучения 27.

В ходе измерения нельзя передвигать измерительный ин-

струмент (за исключением режимов продолжительного

измерения, измерения минимума/максимума и режима

разметки). Поэтому по возможности положите из

мери-

OBJ_BUCH-947-007.book Page 168 Friday, July 8, 2016 10:44 AM

Русский | 169

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

тельный инструмент на прочное основание или приложи-

те его к прочному основанию.

Факторы, влияющие на диапазон измерения

Диапазон измерения зависит от условий освещения и от

отражающей способности поверхности цели. Для лучшей

видимости лазерного луча применяйте во время работы

вне помещения и при сильном солнце лазерные очки 31

(принадлежность) и визирную

марку 32 (принадлеж-

ность) или затените визирную марку.

Факторы, влияющие на результат измерения

Из-за физических эффектов не исключено, что при изме-

рении на различных поверхностях могут возникнуть

ошибки измерения. К таким поверхностям относятся:

– прозрачные поверхности (например, стекло, вода),

–отражающие поверхности (например, п

олированный

металл, стекло),

– пористые поверхности (например, изолирующие мате-

риалы),

– структурированные поверхности (например, пористая

штукатурка, природный камень).

При необходимости применяйте для таких поверхностей

визирную марку 32 (принадлежность).

При косом наведении на цель возможны ошибки.

Воздушные слои с различной температурой и/или непря-

мое отражение также могут отрицательно повлиять на из-

меряемое значение.

Измерение с помощью упорного штифта

(см.рис.B,C,Fи G)

Упорный штифт 18 может применяться, например, для из-

мерения из угла (диагональ помещения) или из труднодо-

ступных мест, как напр., направляющие для жалюзи.

Нажмите на фиксатор 1 у

порного штифта, чтобы разло-

жить или сложить штифт или изменить его положение.

Для измерений от внешних углов поверните упорный

штифт в сторону, для измерений от заднего края упорного

штифта поверните его назад.

Задайте исходную плоскость для измерений с упорным

штифтом, нажав на кнопку 8 (для измерений с боковым

упорным штифтом задайте в качестве исходной плоскости

задний край из

мерительного инструмента).

Выверка уровня

Ватерпас 14 позволяет просто установить измерительный

инструмент в горизонтальное положение. Это облегчает

наведение лазера на цель, особенно, на больших расстоя-

ниях.

Ватерпас 14 не пригоден для нивелирования лазерного

луча.

Наведение на цель с помощью оптического прицела

(GLM 250 VF) (см.рис.N)

Видимая через оптический прицел линия и лазерный луч

проходят п

араллельно друг к другу. Благодаря этому воз-

можно точное наведение на цель на больших расстояни-

ях, когда Вы не можете увидеть лазерную точку невоору-

женным глазом.

Для наведения на цель смотритель через искатель 10 оп-

тического прицела. Следите за тем, чтобы окошко 25 оп-

тического прицела не закрывалось ничем и было чистым.

Указание: На близких расстояниях фактическая цель и

цель, отоб

раженная на дисплее, не совпадают.

Приспособление для помощи в наводке луча

(см.рис.О)

Приспособление для помощи в наводке луча 24 может об-

легчить наведение на цель на больших расстояниях. Для

этого смотрите вдоль приспособления для помощи в на-

водке луче сбоку измерительного инструмента. Лазерный

луч проходит параллельно к этой види

мой линии.

Работа со штативом (принадлежности)

Применение штатива особенно необходимо для больших

расстояний. Установите измерительный инструмент резь-

бой 1/4" 21 на быстросменную плиту штатива 30 или на

обычный фотоаппаратный штатив. Прочно привинтите ин-

струмент винтом к плите штатива.

Установите исходную плоскость (резьба) для измерения

со штативом, нажав на кнопку 8.

Неисправность – Причины и устранение

Причина Устранение

Мигает индикатор предупреждения о выходе за

пределы допустимого температурного диапазона (i),

измерение невозможно

Температура измерительного

инструмента находится за

пределами рабочего диапазона

–10°C до +50°C (в режиме

продолжительного измерения

до +40 °C).

Подождать, пока

инструмент не

нагреется или не

охладится до рабочей

температуры

Появляется индикатор заряженности батарей (f)

Низкое напряжение батареи

(измерение еще возможно)

Замените батарейки/

аккумуляторные

батареи

Мигает индикатор заряженности батарей (f),

измерение невозможно

Напряжение батарей слишком

низкое

Замените батарейки/

аккумуляторные

батареи

Показание «ERROR» и «–––––» на дисплее

Острый угол между лазерным

лучом и целью.

Увеличить угол между

лазерным лучом и

целью

Сильное отражение от по-

верхности цели (например,

зеркало) или слабое отражение

от поверхности цели (наприм

ер,

черный материал), или сильное

окружающее освещение.

Используйте

визирную марку 32

(принадлежности)

OBJ_BUCH-947-007.book Page 169 Friday, July 8, 2016 10:44 AM
