212 | Македонски 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools Д околку ознаката за б атери ј а тре п ка , м ора да се за м енат б атериите одн. б атериските ќ ели и. Н е м о ж е да се изврши м ере њ е. Секогаш за м енува …
Македонски | 211
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Илустрација на компоненти
Нумерирањето на сликите со компоненти се однесува на
приказот на мерните апарати на графичката страница.
1 Блокирање на чивијата-граничник
2 Копче за постојан ласерски зрак
3 Копче за промена на функцијата
4 Копче за мерење на должини, површини и волумен
5 Копче за резултат
6 Копче Плус
7 Копче за мерење и континуирано мерење
8 Копче Избор на референтно ниво
9 Екран
10 Пребарувач на целната оптика (GLM 250 VF)
11 Копче за осветлување на екранот
12 Копче Минус
13 Копче за мерење на минимумот и максимумот
14 Либела
15 Копче за листата на измерени вредности
16 Копче за вклучување-исклучување и копче за
бришење на меморијата
17 Држач за врвката
18 Чивија-граничник
19 Натпис за
предупредување на ласерот
20 Сериски број
21 1/4"-навој
22 Преграда за батерија
23 Копче за заклучување на преградата на батерии
24 Помагало при израмнување
25 Прозорче на целната оптика (GLM 250 VF)
26 Приемна леќа
27 Излез на ласерскиот зрак
28 Заштитна ташна
29 Врвка за носење
30 Статив*
31 Ласерски очила*
32 Целна табла за ласерот*
* Опишаната опрема прикажана на сликите не е дел од
стандардниот обем на испорака.
Елементи на приказот
a Редови со измерената вредност
b Приказ за грешка „ERROR“
c Редови со резултат
d Индикатор на листата на измерени вредности
e Мерни функции
Мерење на должини
Мерење на површини
Мерење на волумен
Континуирано мерење
min
max Мерење на минимумот/максимумот
Единечно Питагорино мерење
Двојно Питагорино мерење
Комбинирано Питагорино мерење
Трапезно мерење
Функциј
а на тајмер
Мерење на ѕидни површини
Функција на трасирање
f Предупредување за батеријата
g Рефрентно ниво на мерењето
h Вклучен ласер
i Предупредување за температурата
Монтажа
Ставање/менување на батерии
За работа со мерниот уред се препорачува користење на
алкално-мангански батерии.
Со 1,2-волтни батерии се возможни помалку мерења
отколку со 1,5-волтни батерии.
За отворање на преградата за батерии 22 свртете го
копчето за заклучување 23 во позиција и извлечете ја
преградата за батерии.
При вметнувањето на батериите, внимавајте на точните
полови според сликите во преградата за батерии.
Доколку ознаката за батерија се појави п
рвпат на
екранот, возможни се уште најмалку 100 единечни
мерења. Функцијата континуирано мерење е
деактивирана.
Димензии
66 x 120 x 37 мм 66x120x37мм
Вид на заштита
IP 54 (заштита од прав и
прскање на вода)
IP 54 (заштита од прав и
прскање на вода)
A) Дометот ќе биде поголем, доколку ласерското светло подобро се враќа од површината на целта (контролно, не рефлектирачки) и доколку
ласерската точка е посветла во однос на околното осветлување (внатрешни простори, самрак). При неповолни услови (на пр. за мерење во
надворешен простор со јако сончево зрачење) можно е да е потребно, да ја употребите целната табла.
B) При неповолни услови како на пр. јако сончево зрачење или површина со лоша рефлексија, максималното отстапувањ
е изнесува ±20 мм
на 150 м. При неповолни услови се пресметува влијание од ±0,05 мм/м.
C) Во функцијата Континуирано мерење, максималната работна температура изнесува +40 °C.
D) Ширината на ласерската линија зависи од составот на површината и условите на околината.
E) Со 1,2-волтни батериски ќелии се возможни помалку мерења отколку со 1,5-волтни батерии. Наведениот рок на траење на батеријата се
однесува на мерења без осветлување на екранот и тон.
Серискиот број 20 на спецификационата плочка служи за јасна иденти
фикација на вашиот мерен уред.
Дигитален ласерски мерен уред на далечина GLM 150 GLM 250 VF
1
2
1
32
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 211 Friday, July 8, 2016 10:44 AM
212 | Македонски
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Доколку ознаката за батерија трепка, мора да се
заменат батериите одн. батериските ќелии. Не може да се
изврши мерење.
Секогаш заменувајте ги сите батерии одеднаш. Користете
само батерии од еден производител и со ист капацитет.
Доколку не сте го користеле мерниот уред повеќе
време, извадете ги батериите од него. Доколку се
подолго време складирани, батериите може да
кородираат и да се испразнат.
Употреба
Ставање во употреба
Заштитете го мерниот уред од влага и директно
изложување на сончеви зраци.
Не го изложувајте мерниот уред на екстремни
температури или осцилации во температурата.
Напр. не го оставајте долго време во автомобилот. При
големи осцилации во температурата, оставете го
мерниот уред најпрво да се аклиматизира, пред да го
ставите во употреба.
Избегнувајте ги ударите и превртувањата на
мерниот уред. По силни надворешни влијанија на
мерниот уред, пред да го употребите за работа,
секогаш извршете контрола на точноста (види
„Проверка на точност на мерниот уред“, страна 218).
Вклучување/исклучување
Не го оставајте вклучениот мерен уред без надзор и
исклучете го по употребата. Другите лица може да се
заслепат од ласерскиот зрак.
За Вклучување на мерниот уред ги имате следниве
можности:
– Притиснете на копчето за вклучување-исклучување
16: Мерниот уред ќе се вклучи и се наоѓа во функција
на мерење на должини. Ласерот нема да се вклучи.
– Кратко притискање на копчето Мерење 7: Мерниот
уред и ласерот ќе се вклучат. Мерниот уред се наоѓа во
функција мерење на должини.
–
Долго притискање на копчето Мерење 7: Мерниот уред
и ласерот ќе се вклучат. Мерниот уред се наоѓа во
функција Континуирано мерење.
Не го насочувајте зракот светлина на лица или
животни и не погледнувајте директно во него, дури
ни од голема оддалеченост.
За Исклучување на мерниот уред притиснете долго на
копчето за вклучување-исклучување 16.
Доколку околу 5 мин. не се притисне ниедно копче на
мерниот уред, тој се исклучува автоматски заради заштита
на батериите.
При автоматското исклучување, се задржуваат сите
зачувани вредности.
Процес на
мерење
По вклучувањето, мерниот уред секогаш се наоѓа во
функција на мерење на должини одн. континуирано
мерење. Другите мерни функции може да ги поставите со
притискање на односните копчиња за функции (види
„Мерни функции“, страна 213).
Како референтно ниво за мерење, по вклучувањето, е
избран задниот раб на мерниот уред. По притискање на
копчето Референтно ниво 8 може да го промените
референтното ниво (види „Бирање на реф
ерентно ниво
(види слики A–E)“, страна 212).
По изборот на мерната функција и референтното ниво, се
вршат сите понатамошни чекори со притискање на
копчето Мерење 7.
Поставете го мерниот уред со избрано референтно ниво
на саканата мерна линија (на пр. ѕид).
За вклучување на ласерскиот зрак, кратко притиснете на
копчето Мерење 7.
Не го насочувајте зракот светлина на лица или
животни и не погледнувајте директно во него, дури
ни од голема оддалеченост.
Насочете го ласерскиот зрак кон целната површина. За
активирање на мерењето, одново притиснете кратко на
копчето Мерење 7.
При вклучен постојан ласерски зрак, мерењето започнува
веднаш по првото притискање на копчето Мерење 7. Во
функцијата континуирано мерење, мерењето започнува
веднаш по вклучување на функцијата.
Вообичаено, измерената вредност се појавува во рок од
0,5 с, а најдоцна по 4с. Времетраењето на мерењето
зависи од растојанието, светлосните услови и
рефлективните својства на целната површина. Крајот на
мерењето ќ
е се прикаже со сигнален тон. По завршување
на мерењето, ласерскиот зрак автоматски ќе се исклучи.
Доколку по околу 20 с. по визирањето не се изврши
мерење, ласерскиот зрак автоматски се исклучува заради
заштита на батериите.
Бирање на референтно ниво (види слики A–E)
За мерењето може да изберете четири различни
референтни нивоа:
– задниот раб на мерниот уред одн. предниот раб на
странично отворената чивија-граничник 18 (напр. при
ставање на надворешни агли),
– врвот на наназад склопената чивија-граничник 18
(напр. за мерење од агли),
– предниот раб на мерниот уред (напр. при мерење,
почнувајќи од еден раб на маса),
–навојот 21 (напр. за мерења со статив).
За избор на референтното ниво, притискајте го копчето 8,
додека не се прикаже саканото референтно ниво на
екранот. По секое вклучување на мерниот уред, задниот
раб на мерниот уред е претходно поставен како
референтно ниво.
Дополнителна промена на референтното ниво на веќе
извршените
мерења (напр. при прикажување на
измерените вредности во листата на измерени вредности)
не е можна.
Постојан ласерски зрак
По потреба мерниот уред може да го префрлите на
постојан ласерски зрак. Притоа притиснете на копчето за
OBJ_BUCH-947-007.book Page 212 Friday, July 8, 2016 10:44 AM
Македонски | 213
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
постојан ласерски зрак 2. На екранот непрекинато свети
приказот „LASER“.
Не го насочувајте зракот светлина на лица или
животни и не погледнувајте директно во него, дури
ни од голема оддалеченост.
Ласерскиот зрак во оваа поставка, останува вклучен и
помеѓу мерењата, а за мерење, потребно е само еднаш
кратко да го притиснете копчето Мерење 7.
За исклучување на постојаниот ласерски зрак, одново
притиснете го копчето 2 или исклучете го мерниот уред.
Доколку постојаниот ласерски зрак се исклучи за време на
мерењето, мерењето автом
атски завршува.
Осветлување на екранот
За вклучување и исклучување на осветлувањето на
екранот притиснете на копчето 11. Доколку 10 с. по
вклучувањето на осветлувањето на екранот не се
притисне некое копче, тој се исклучува заради заштита на
батериите.

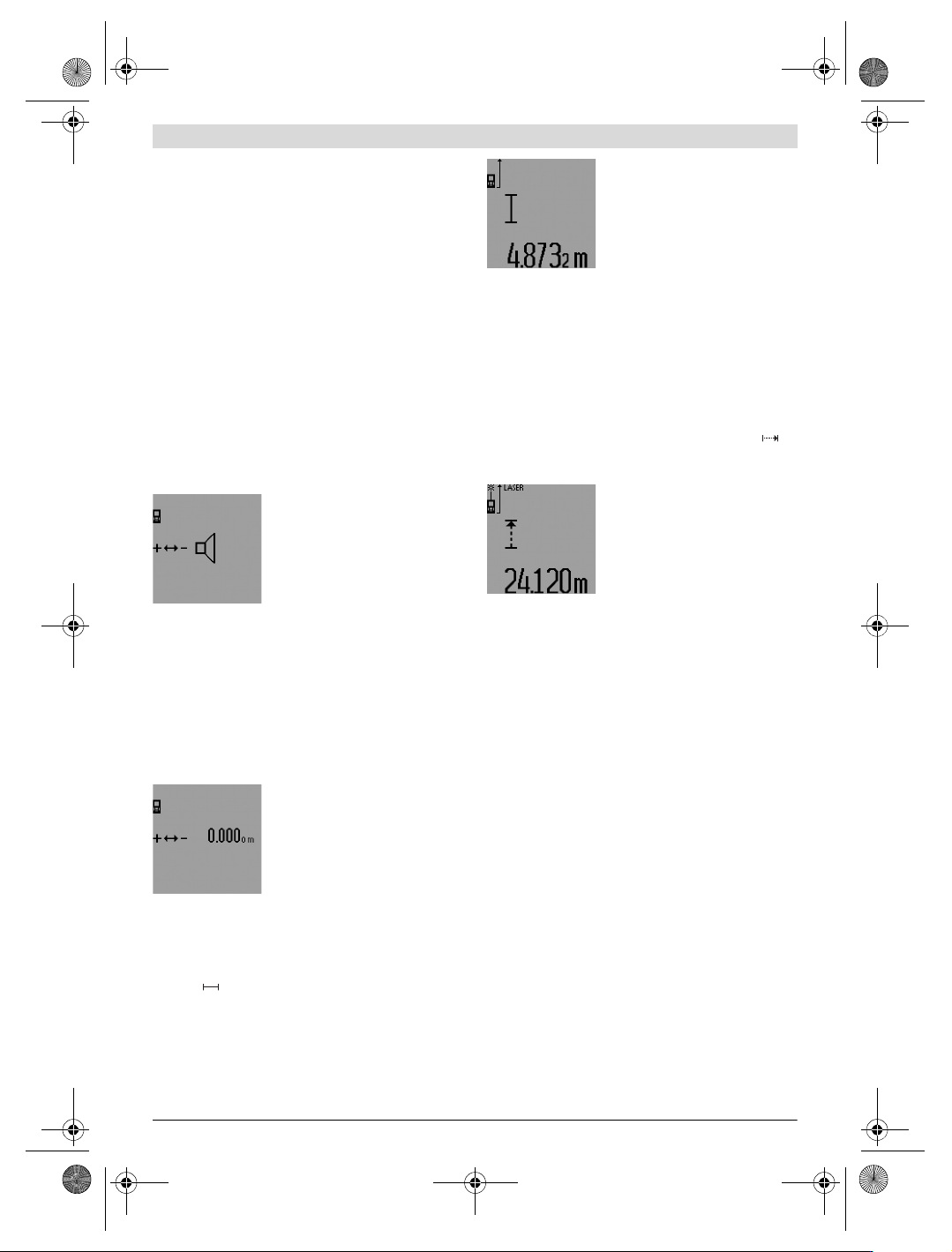

Сигнален тон
За вклучување и исклучување на
сигналниот тон притискајте на
копчето за промена на функција 3,
додека на екранот не се појави
приказ за поставување на тонот. Со
притискање на копчето Плус 6 одн.
Минус 12 ја изб
ирате саканата
поставка.
При исклучување и вклучување на мерниот уред,
избраната поставка за тон останува зачувана.
Менување на мерната единица
Мерната единица за приказ на измерените вредности
може да ја промените во било кое време.
На располагање ги имате следните мерни единици:
–Мерење на должини: м, см, мм,
–Мерење на површини: м
2
,
–Мерење на волумен: м
3
.
За промена на мерната единица
притискајте го копчето за промена
на функција 3, додека на екранот не
се појави приказот за мерна
единица. Со притискање на копчето
Плус 6 одн. Минус 12 ја избирате
саканата мерна единица.
Мерни функции
Едноставно мерење на должини
За мерење на должини притискајте го копчето 4, додека
на екранот не се појави приказот за мерење на
должини .
За целење и мерење притиснете
еднаш кратко на копчето мерење 7.
Измерената вредност ќе се
прикаже во редот со резултат c.
При мерење на повеќе должини
едно по друго, ќе се прикажат
резултатите од последните мерења
во редови каде е прикажана изм
ерената вредност a.
Мерење на времетраење
При континуираното мерење, мерниот уред може
релативно да се движи кон целта, при што измерената
вредност ќе се ажурира на секои 0,5 с. Напр. може да се
оддалечите на некое растојание од ѕидот, а моменталното
растојание секогаш ќе биде читливо.
За континуирано мерење најпрво изберете ја функцијата
мерење на должини и потоа притискајте на копчето
Мерење 7 додека на екранот не се пој
ави приказот за
континуирано мерење. Ласерот ќе се вклучи и мерењето
веднаш ќе започне.
Актуелната измерена вредност ќе
се прикаже во редот со резултат c.
Со кратко притискање на копчето
Мерење 7 завршете го
континуираното мерење.
Последната измерена вредност ќе
се прикаже во редот со резултат c.
Со долго притискање на копчето
Мерење 7 континуираното мерење стартува одново.
Континуираното мерење автоматски се исклучува по
5 мин. Последната из
мерена вредност ќе се прикаже во
редот со резултат c.
Мерење на минимум/максимум (види слики F–G)
Мерењето на минимум служи за соопштување на
најкраткото растојание од една фиксна референтна точка.
Тоа помага напр. при соопштување на вертикали и
хоризонтали.
Мерењето на максимум служи за соопштување на
најголемото растојание од една фиксна референтна
точка. Тоа п
омага напр. при соопштување на дијагонали.
За еднократно мерење на минимунот/максимумот
најпрво изберете ја функцијата за мерење на должини и
потоа притиснете го копчето 13. Во редот со резултат c ќе
се прикаже „min“ за мерење на минимумот. За мерење на
максимумот одново притиснете го копчето 13,така што ќе
се прикаже „max“
во редот со резултат. Потоа притиснете
го копчето Мерење 7. Ласерот ќе се вклучи и мерењето ќе
започне.
Движете го ласерот преку целта наваму-натаму (на пр. од
аголот на просторијата при одредување на дијагонали),
така што референтната точка на мерење (на пр. врвот на
чивијата-граничник 18) секогаш ќе стои на истото место.
OBJ_BUCH-947-007.book Page 213 Friday, July 8, 2016 10:44 AM
