ната стойност се актуализира всеки 0,5 s. Например мо-

жете да се отдалечите от стена на желаното разстояние, те-

кущото разстояние се вижда непрекъснато.

За непрекъснато измерване първо изберете режима Из-

мерване на дължини и след това натиснете неколкократно

бутона Измерване 7 докато на дисплея се появи символът

за непрекъснато измерване. Лазерът се включва и из-

мерването започва веднага.

Актуалната измерена стойност се

изобразява на реда за резултата c.

Спирането на непрекъснатото из-

мерване се извършва с краткотрай-

но натискане на бутона изм

ерване

7. Последно измерената стойност

се изобразява на реда за резултата

c. Продължително натискане на бу-

тона Измерване 7 стартира непрекъснатото измерване от-

ново.

Непрекъснатото измерване се изключва автоматично

след 5 min. Последно измерената стойност остава на реда

за резултата c.

Измерване минимум/максимум (вижте фигури F–G)

Режимът за измерване на минимум служи за определяне

на най-късото разстояние от определена точка до обект.

Той м

оже да се използва напр. за определянето на верти-

кали или хоризонтали.

Режимът на измерване на максимум служи за определяне

на най-голямото разстояние от определена точка до обект.

Той е полезен напр. за определянето на диагонали.

За единично измерване минимум/максимум първо избе-

рете режима Измерване на дължина и след това натиснете

бутона 13. На реда за резултата c се изобразява „min“ за

измерването на минимума. За измерване на максимум на-

тиснете бутона 13 отново, така че на реда за резултата да

се изобрази „max“ След това натиснете бутона Измерване

7. Лазерът се включва и измерването започва.

Премествайте лазерния лъч напред-назад по повърхност-

та, до която измервате (напр. пространствения ъгъл при

определянето на диагонали), така че отправната точка на

измерването (напр. върха на опорния щ

ифт 18) да не про-

меня позицията си.

На реда с резултата c се изобразява

минималната, респ. максималната

стойност (в зависимост от избрана-

та функция). Тя се променя, когато

актуално измерената отсечка е по-

малка, респ. по-голяма от текущата

минимална, респ. максимална

стойност. На редовете за измерени-

те стойности a се изписват максималната („max“), мини-

малната („min“) и текущ

ата стойност.

За завършване на измерването минимум/максимум нати-

снете краткотрайно бутона Измерване 7. Повторно натис-

кане на бутона Измерване стартира измерването отново.

Измерването минимум/максимум може да бъде извърш-

вано и в рамките на други функции (напр. измерване на

площи). За целта при извършване на съответните единич-

ни измервания натиснете бутона 13 еднократно за измер-

ване на минимум, респ. двукратно за измерване на

макси-

мум. След това за включване на лазерния лъч натиснете

бутона Измерване 7. Преместете измервателния уред, та-

ка че да измерите желаната минимална, респ. максимална

дължина, и натиснете бутона Измерване 7 за приемане на

минималната, респ. на максималната стойност за текущо-

то изчисление.

При отложено във времето измерване на дължина и при

функцията трасиране не е възможно измерването на

миниму

м/максимум.

Измерването на минимум/максимум се изключва автома-

тично след 5 min.

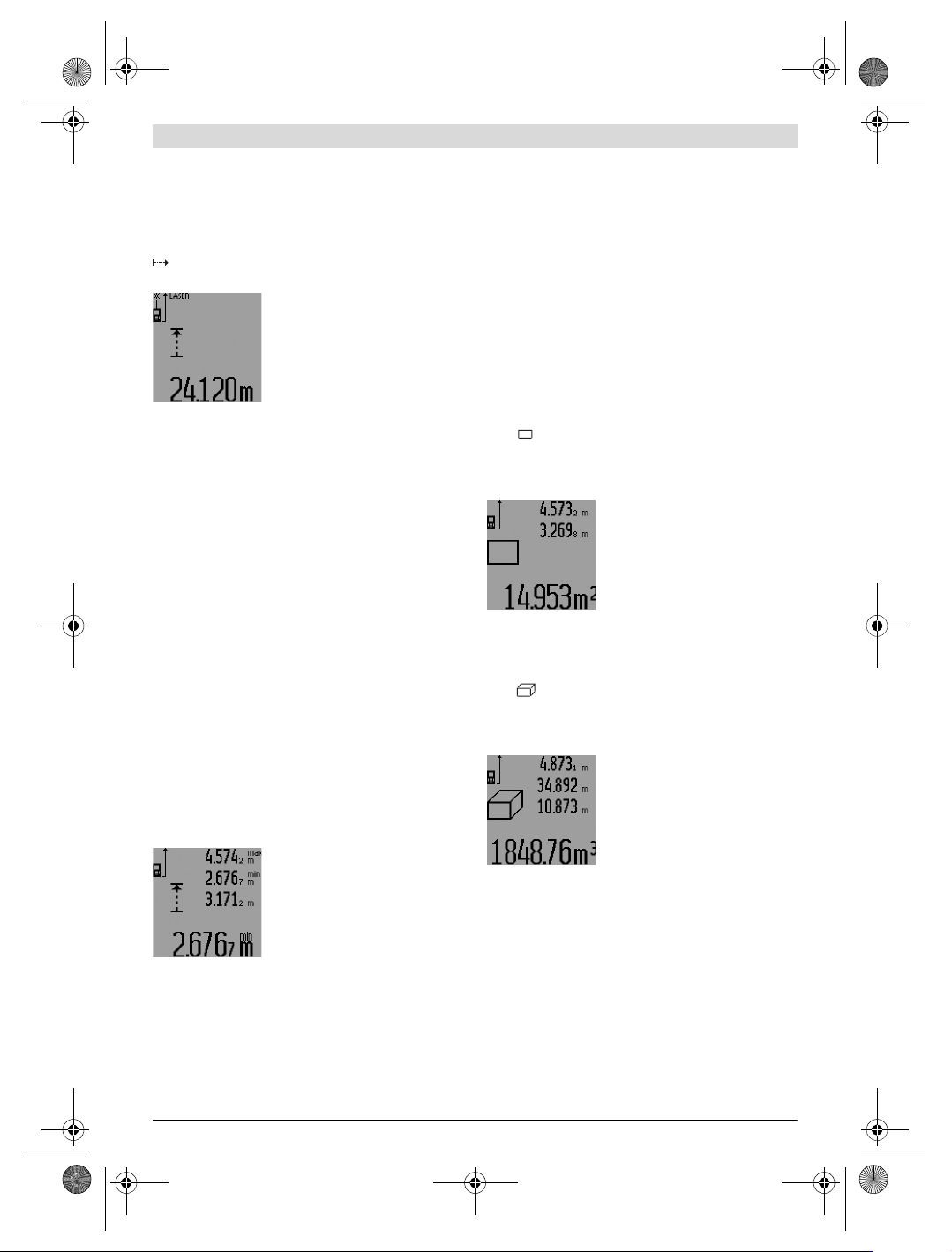

Измерване на площ

За измерване на площ натиснете неколкократно бутона 4

докато на дисплея се изобрази символът за измерване на

площ .

След това измерете последователно дължината и широчи-

ната, така, както измервате дължина. Лазерният лъч оста-

ва включен между двете измервания.

След приключване на второто из-

мерване

площта се изчислява авто-

матично и се изобразява на реда за

резултата c. Отделните измерени

стойности се изобразяват на редо-

вете a.

Измерване на обем

За измерване на обем натиснете неколкократно бутона 4

докато на дисплея се изобрази символът за измерване на

обем .

След това измерете последователно дължината, широчи-

ната и височината, така, както измервате дължина. Лазер-

ният лъч остава включен между измерванията.

След приключ

ване на третото из-

мерване обемът се изчислява авто-

матично и се изобразява на реда за

резултата c. Отделните измерени

стойности се изобразяват на редо-

вете a.

Стойности, по-големи от

999999 m

не могат да се изобра-

зят, на дисплея се появяват символите „ERROR“ и

„––––“. Разделете измервания обем на части, които мо-

жете да определите поотделно и след това да съберете.

Индиректно измерване на дължина (вижте

фигури H–K)

Индиректното измерване на дължини служи за определя-

не на разстояния, които не могат да бъдат измерени непо-

средствено, тъй като има препятствие по пътя на лъча или

няма повърхност, която да го отраз

ява. Правилни резул-

тати се получават само ако се спазват стриктно необходи-

мите при това измерване прави ъгли (теорема на Пита-

гор).

OBJ_BUCH-947-007.book Page 204 Friday, July 8, 2016 10:44 AM

Български | 205

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Внимавайте отправната равнина (напр. задният ръб на из-

мервателния уред) при всички отделни измервания, слу-

жещи за индиректното определяне на дължината, да оста-

не непроменена (изключение: измерване на трапец).

Между отделните измервания лазерният лъч остава вклю-

чен.

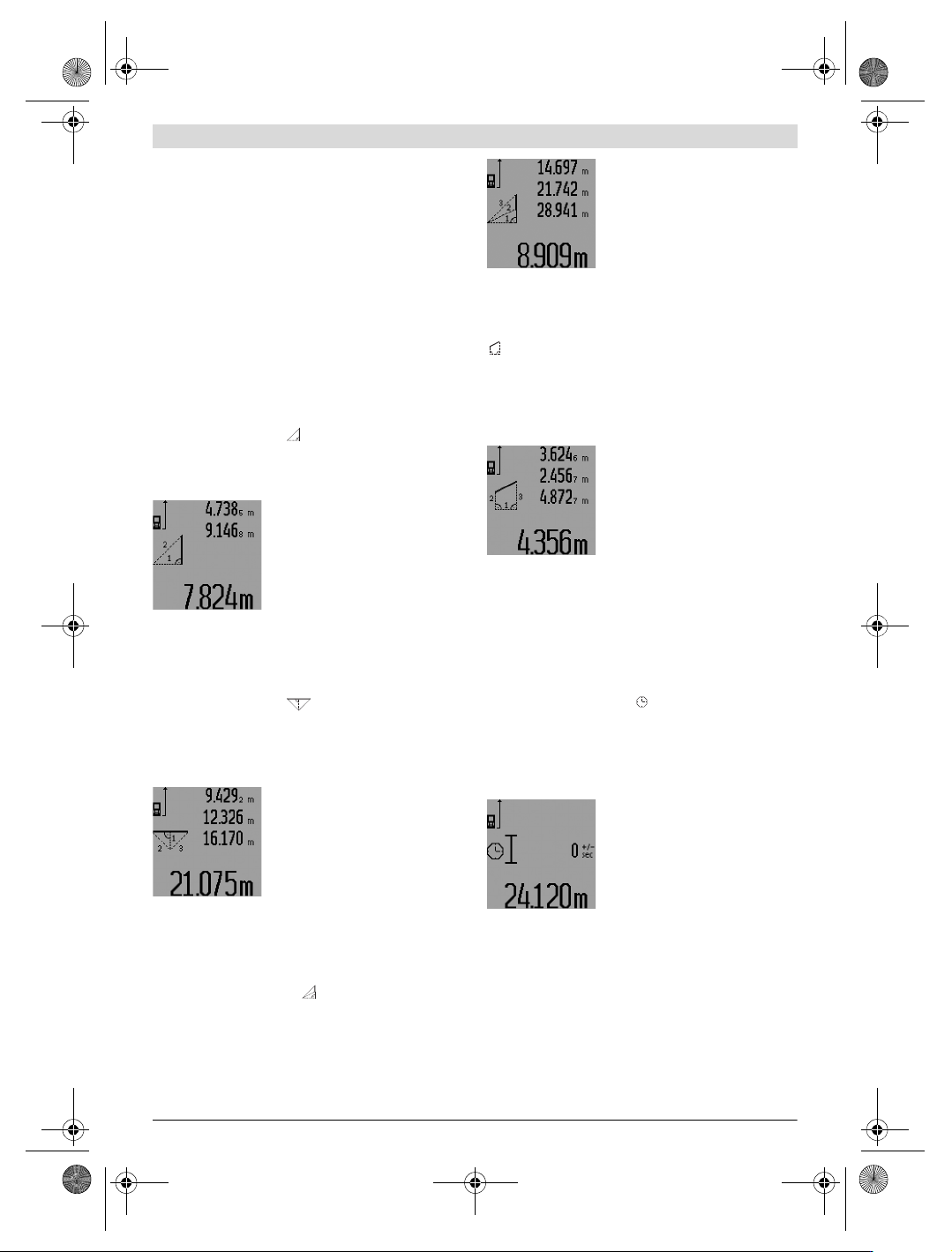

На разположение има четири различни начина (функции)

за индиректно измерване, с които могат да бъдат измере-

ни дължини при различни условия. За избор на функцията

за измерване натиснете неколкократно функционалния

бутон 3, докато на дисплея се появи символът за желаната

функция на измерване.

a) Еднократно измерване по теоремата на Питагор

(вижте фигура H)

Натиснете неколкократно функционалния бутон 3 докато

на дисплея се покаже символът за еднократно измерване

по теоремата на Питагор .

Измерете отсечките „1“ и „2“ в тази последователност,

както нормално се измерват дължини. Внимавайте ъгълът

между отсечката „1“ и търсената отсечка „E“ да е

прав.

След приключване на последното

измерване дължината на търсената

отсечка „E“ се изобразява на реда

за резултата c. Отделните измерени

стойности се показват на редовете

b) Двукратно измерване по теоремата на Питагор

(вижте фиг. I)

Натиснете неколкократно функционалния бутон 3 докато

на дисплея се покаже символът за двукратно измерване

по теоремата на Питагор .

Измерете отсечките „1“, „2“ и „3“ в тази после-

дователност, както нормално се измерват дължини. Вни-

мавайте ъгълът между отсе

чката „1“ и търсената отсечка

„E“ да е прав.

След приключване на последното

измерване дължината на търсената

отсечка „E“ се изобразява на реда

за резултата c. Отделните измерени

стойности се показват на редовете

c) Комбинирано измерване по теоремата на Питагор

(вижте фиг. J)

Натиснете неколкократно функционалния бутон 3 докато

на дисплея се покаже символът за комбинирано измерва-

не по теоремата на Питагор .

Измерете отсечките „1“, „2“ и „3“ в тази после-

дователност, както норм

ално се измерват дължини. Вни-

мавайте ъгълът между отсечката „1“ и търсената отсечка

„E“ да е прав.

След приключване на последното

измерване дължината на търсената

отсечка „E“ се изобразява на реда

за резултата c. Отделните измерени

стойности се показват на редовете

d) Измерване на трапец (вижте фиг. K)

Натиснете неколкократно функционалния бутон 3 докато

на дисплея се покаже символът за измерване на трапец

Измерете отсечките „1“, „2“ и „3“ в тази

по-

следователност, както нормално се измерват дължини.

Внимавайте измерването на отсечката „3“ да започне точ-

но от крайната точка на отсечката „1“ и ъглите между

отсечките „1“ и „2“, както и между „1“ и „3“ да са прави.

След приключване на последното

измерване дължината на търсената

отсечка „E“ се изобразява на реда

за резултата c. Отделните измерени

стойности се показват на редовете

Отложено във времето измерване на дължини

Отложеното във времето из

мерване на дължини помага

напр. при измерване на труднодостъпни места или когато

трябва да бъде избягнато неволно преместване на измер-

вателния уред по време на измерване.

За отложено във времето измерване на дължина натисне-

те неколкократно функционалния бутон 3 докато на

дсплея се покаже символът .

На реда за измерена стойност a се изобразява интервалът

от време от стартиране на измерването до фактическото

измерване. С помощта на бутоните за съ

биране 6, респ. за

изваждане 12 времевият интервал може да бъде настроен

между 1 s и 60 s.

След това натиснете бутона Измер-

ване 7, за да включите лазерния

лъч и да го насочите към съответна-

та точка. Натиснете повторно буто-

на Измерване 7, за да стартирате

обратното отброяване. Самото из-

мерване се извършва след изтича-

не на избрания интервал. Изме-

рената стойност се изобразява на реда за резултата c.

При отложено измерване не е възможно съ

биране и из-

важдане на резултати от измерването, както и измерване

на минимум/максимум.

Определяне на площи на стени (вижте фиг. L)

Измерването на площ на стени служи за определяне на об-

ща площ, сума от няколко отделно измерени площи, има-

щи обща височина.

OBJ_BUCH-947-007.book Page 205 Friday, July 8, 2016 10:44 AM

206 | Български

1 609 92A 1YW | (8.7.16) Bosch Power Tools

На изобразения пример трябва да бъде определена обща-

та площ на няколко стени, които имат еднаква височина A,

и различни дължини B.

За включване в режим Измерване на площ натиснете не-

колкократно функционалния бутон 3, докато на дисплея

се появи символа за измерване на площ .

Измерете височината на помещението A по стандартния

начин за из

мерване на дължини. Измерената стойност

(„cst“) се изобразява на горния ред a. Лазерът остава

включен.

След това измерете дължината B

на първата стена. Площта се измер-

ва автоматично и се изобразява на

реда за резултата c. Измерената

дължина се изписва на средния ред

a. Лазерът остава включен.

След това измерете дължината B

на втората стена. Изписаната на

средния ред a единична стойност

се добавя към B

. Сумата на двете

дължини („sum“, изписана на до-

лния ред a) се умножава с предва-

рително запаметената височина A.

Общата площ се изписва на реда за

резултата c.

Можете да измервате произволен брой допълнителни дъл-

жини B

, които автоматично се добавят към сумата и след

това се умножават с височината A.

Предпоставка за коректното определяне на площите е

първата измерена дължина (в разгледания пример висо-

чината A) да е обща за всички повърхности, чиято площ из-

мервате.

За ново измерване на площ на стена с нова височина A на-

тиснете три пъти бутона 16.

Функция Трасиране (вижте фигура M)

Функцията трасиране служи за нанасяне на зададена от-

сечка (стойност за маркиране), която може или да бъде из-

мерена, или въведена ръчно. Тя помага напр. при марки-

ране на разстояния за преградни стени при сухо строител-

ство.

За да включите функцията Трасиране, натиснете неколко-

кратно функционалния бутон 3, докато на дисплея се поя-

ви символът за функцията Трасиране .

Стойността за маркиране може да бъде настроена по след-

ните начини:

– За да въведете известна Ви стойност, натиснете и за-

дръжте бутона за събиране

6, респ. бутона за изважда-

не 12, докато желаната стойност се изпише на горния

ред за измерени стойности a. При продължително на-

тискане на бутона за събиране 6, респ. на бутона за из-

важдане 12, стойността се променя непрекъснато. Ла-

зерният лъч все още не се включва.

– За измерване на стойността за маркиране натиснете

един път краткотрайно бутона Измерване 7 за предва-

рително насочване и след това повторно за измерване.

След това лазерният лъч остава включен.

– Изм

ерената или въведена стойност може да бъде кори-

гирана чрез натискане на бутона за събиране 6, респ.

бутона за изваждане 12.

След установяването на стойността за маркиране натисне-

те продължително бутона Измерване 7, за да започнете

измерването.

За да започнете трасирането, преместете измервателния

уред в желаната посока. На реда за резултата c се изобра-

зява текущата стойност на общата измервана отсечка. На

горния ред a продължава да стои избраната стойност за

маркиране.

а средния ред и на долния ред a се изписват множителят

(„x“), колко пъти стойността за трасиране се нанася в об-

щата измервана отсечка и разликата („dif“) между

целочисленото кратно на стойността за маркиране и обща-

та измервана отсечка.

Ако общата измервана отсечка е малко по-малка от цело-

числено кратно на стойността за маркиране, се изписва

отрицателна разлика и следващото кратно на стойността

за маркиране.

Премествайте измервателния уред, докато на средния

ред a се появи желаното кратно на стойността за маркира-

не и разликата на долния ред a стане „0,0 m“. След това

аркирайте точката.

Примери:

a) Положителна разлика:

7,4m=(12x0,6m)+0,2m

На обща отсечка от 7,4 m стойност-

та за маркиране от 0,6 m се нанася

12 пъти. Освен това общата отсечка

има остатък от 0,2 m. Скъсете раз-

стоянието между измервателния

уред и началната точка на измерва-

не с 0,2 m и след това маркирайте

дължината.

b) Отрицателна разлика:

7,0 m = (12 x 0,6 m) – 0,2 m

На обща отсечка от 7,0 m не дости-

гат 0,2 m, за да се нанесе стойност-

та за маркиране от 0,6 m 12 пъти.

Увеличете разстоянието между из-

мервателния уред и началната точ-

ка на измерване с 0,2 m и след това

маркирайте дължината.

С краткотрайно натискане на б

утона Измерване 7 прекъс-

вате функцията трасиране. Продължително натискане на

бутона Измерване 7 стартира функцията трасиране от-

начало (със същата стойност за маркиране).

Функцията трасиране се изключва автоматично след

5min. За излизане от функцията преди това натиснете

един от бутоните за функциите за измерване.

Списък на последните измерени стойности

Измервателният уред запаметява последните 30 измере-

ни стойности и изчислените с тях величини и ги показва в

OBJ_BUCH-947-007.book Page 206 Friday, July 8, 2016 10:44 AM
