38 | Español 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools – Pulsación prolongada de la tecla de medición 7 : Se conec- tan el aparato de medición y e l láser. En el aparato de me - dición se activa la función de medición …
Español | 37
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
6 Tecla Más
7 Tecla para la medición normal y la medición permanente
8 Selector del plano de referencia
9 Display
10 Visor de la mira de puntería (GLM 250 VF)
11 Tecla de iluminación del display
12 Tecla Menos
13 Tecla para la medición de mínimos y máximos
14 Nivel de burbuja
15 Tecla para lista de valores
16 Tecla de conexión/desconexión y borrado de la memoria
17 Ojillo de sujeción del asa
18 Vástago tope
19 Señal de aviso láser
20 Número de serie
21 Rosca de 1/4"
22 Alojamiento de las pilas
23 Enclavamiento del alojamiento de las pilas
24 Ayuda de alineación
25 Ventana de la mira de puntería (GLM 250 VF)
26 Lente de recepción
27 Salida del rayo láser
28 Estuche de protección
29 Asa de transporte
30 Trípode*
31 Gafas para láser*
32 Tablilla reflectante*
* Los accesorios descritos e ilustrados no corresponden al material
que se adjunta de serie.
Elementos de indicación
a Líneas de valores de medición
b Indicación de fallo “ERROR”
c Línea de resultados
d Símbolo de lista de valores
e Funciones de medición
Medición de longitud
Medición de superficie
Medición de volumen
Medición permanente
min
max Medición de mínimos/máximos
Medición sencilla con función Pitágoras
Medición doble con función Pitágoras
Medición combinada con función Pitágoras
Medición de trapecios
Disparador automático
Medición de superficies de paredes
Trazado equidistante
f Símbolo de la pila
g Plano de referencia para la medición
h Láser conectado
i Símbolo de temperatura
Montaje
Inserción y cambio de las pilas
Se recomienda utilizar pilas alcalinas de manganeso, o acu-
muladores, en el aparato de medición.
Con acumuladores de 1,2 V se pueden realizar menos medi-
ciones que con pilas de 1,5 V.
Para cambiar el bloque acumulador 22 gire el enclavamiento
23 a la posición y saque el alojamiento de las pilas.
Al insertar las pilas o acumuladores, respete la polaridad co-
rrecta mostrada en el alojamiento de las mismas.
En caso de aparecer el símbolo de la pila por primera vez
en el display, es posible realizar todavía 100 mediciones indi-
viduales como mínimo. En este caso se desactiva la función
de medición permanente.
Si el símbolo de la pila parpadea deberán cambiarse las pi-
las o acumuladores. En este caso no es posible realizar ningu-
na medición.
Siempre sustituya todas las pilas o acumuladores al mismo
tiempo. Solamente utilice pilas o acumuladores del mismo fa-
bricante e igual capacidad.
Saque las pilas o acumuladores del aparato de medi-
ción si pretende no utilizarlo durante largo tiempo. Tras
un tiempo de almacenaje prolongado, las pilas y los acu-
muladores se pueden llegar a corroer o autodescargar.
Operación
Puesta en marcha
Proteja el aparato de medición de la humedad y de la
exposición directa al sol.
No exponga el aparato de medición ni a temperaturas
extremas ni a cambios bruscos de temperatura. No lo
deje, p.ej., en el coche durante un largo tiempo. Si el apa-
rato de medición ha sido sometido a un gran cambio de
temperatura, antes de ponerlo en servicio, esperar prime-
ro a que se atempere.
Evite los golpes fuertes o caídas del aparato de medi-
ción. Si el aparato de medición ha sufrido un mal trato, an-
tes de continuar trabajando con él deberá realizarse una
comprobación de la precisión (ver “Comprobación de la
precisión del aparato de medición”, página 44).
Conexión/desconexión
No deje desatendido el aparato de medición estando
conectado, y desconéctelo después de cada uso. El rayo
láser podría llegar a deslumbrar a otras personas.
El aparato de medición puede conectarse de diversas for-
mas:
– Pulse la tecla de conexión/desconexión 16: El aparato de
medición se conecta activándose automáticamente la fun-
ción de medición de longitud. El láser no es conectado.
– Breve pulsación de la tecla de medición 7: Se conectan el
aparato de medición y el láser. En el aparato de medición
se activa la función de medición de longitud.
1
2
1
32
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 37 Friday, July 8, 2016 10:44 AM
38 | Español
1 609 92A 1YW | (8.7.16) Bosch Power Tools
– Pulsación prolongada de la tecla de medición 7: Se conec-
tan el aparato de medición y el láser. En el aparato de me-
dición se activa la función de medición permanente.
No oriente el rayo láser contra personas ni animales, ni
mire directamente hacia el rayo láser, incluso encon-
trándose a gran distancia.
Para desconectar el aparato pulse prolongadamente la tecla
de conexión/desconexión 16.
Con el fin de proteger las pilas, el aparato de medición se des-
conecta automáticamente si no se pulsa ninguna tecla duran-
te aprox. 5 min.
Al desconectarse automáticamente el aparato, todos los valo-
res memorizados se mantienen.
Procedimiento de medición
Tras conectar el aparato de medición, en éste se activa siem-
pre la función medición de longitud o la de medición perma-
nente. Las demás funciones de medición pueden ajustarse
con la respectiva tecla selectora de función (ver “Funciones
de medición”, página 39).
Al conectar el aparato de medición, el canto posterior de éste
es seleccionado automáticamente como plano de referencia.
Pulsando la tecla Plano de referencia 8 puede Ud. modificar el
mismo (ver “Selección del plano de referencia
(ver figuras A–E)”, página 38).
Una vez seleccionada la función de medición y el plano de me-
dición, todos los pasos siguientes se realizan presionando la
tecla de medición 7.
Apoye el aparato de medición, con el plano de referencia se-
leccionado, contra el punto de medición deseado (p.ej. una
pared).
Pulse brevemente la tecla de medición 7 para conectar el rayo
láser.
No oriente el rayo láser contra personas ni animales, ni
mire directamente hacia el rayo láser, incluso encon-
trándose a gran distancia.
Oriente el rayo láser contra la superficie a medir. Para iniciar
la medición pulse de nuevo brevemente la tecla de medición
7.
Estando conectado el rayo láser permanente, la medición co-
mienza nada más pulsar por primera vez la tecla de medición
7. En el modo de medición permanente la medición comienza
nada más activar esta función.
El valor de medición se representa normalmente dentro de
0,5 s, y a más tardar, después de 4 s. La duración de la medi-
ción depende de la distancia, condiciones de luz y capacidad
reflectante de la superficie contra la cual incide el haz. El final
de la medición se indica mediante una señal acústica. Una vez
finalizada la medición, el rayo láser se desconecta automáti-
camente.
Si tras dirigir el haz contra un punto no se realiza una medición
después de aprox. 20 s, el rayo láser se desconecta automá-
ticamente para proteger las pilas.
Selección del plano de referencia (ver figuras A–E)
Para la medición puede elegirse entre cuatro planos de refe-
rencia diferentes:
– el canto posterior del aparato de medición o el canto delan-
tero del vástago tope 18 girado lateralmente (p.ej., para
asentarlo contra esquinas exteriores),
– la punta del vástago tope 18 girado hacia atrás (p.ej. para
mediciones desde esquinas),
– el canto anterior del aparato de aparato de medición (p.ej.
al medir desde el canto de una mesa),
– la rosca 21 (p.ej., para mediciones con trípode).
Pulse la tecla 8 tantas veces como sea necesario hasta que se
represente en el display el plano de referencia deseado.
Siempre que conecte el aparato de medición se preseleccio-
na automáticamente el plano de referencia del canto poste-
rior del mismo.
La posterior modificación del plano de referencia en medicio-
nes ya realizadas (p.ej., al visualizar las mediciones de la lista
de valores) no es posible.
Rayo láser permanente
Si lo desea puede trabajar con el aparato de medición con el
rayo láser permanentemente conectado. Para ello, pulse la
tecla rayo láser permanente 2. En el display se indica conti-
nuamente “LASER”.
No oriente el rayo láser contra personas ni animales, ni
mire directamente hacia el rayo láser, incluso encon-
trándose a gran distancia.
Con este ajuste, el láser se mantiene conectado también en-
tre cada medición, iniciándose ésta pulsando brevemente,
una sola vez, la tecla de medición 7.
Para desactivar el láser permanente pulse nuevamente la te-
cla 2, o desconecte el aparato de medición.
Si el rayo láser permanente es desconectado durante una me-
dición, ésta finaliza automáticamente.
Iluminación del display
Para conectar o desconectar la iluminación del display pulse
la tecla 11. Si transcurren 10 s sin haber pulsado una tecla
después de haber conectado la iluminación del display, ésta
se desconecta para proteger las pilas.
Señal acústica
Para activar o desactivar la señal
acústica pulse el selector de funcio-
nes 3 tantas veces como sea necesa-
rio hasta que en el display aparezca el
símbolo correspondiente. Pulsando
la tecla Más 6 o la tecla Menos 12 se-
lecciona Ud. el ajuste deseado.
El ajuste fijado para la señal acústica se mantiene al desco-
nectar y conectar el aparato de medición.
Cambio de la unidad de medida
Para los valores de medición representados puede Ud. cam-
biar la unidad de medida siempre que quiera.
Puede elegir entre las siguientes unidades de medida:
– Medición de longitud: m, cm, mm,
– Medición de superficie: m
2
,
– Medición de volumen: m
3
.
OBJ_BUCH-947-007.book Page 38 Friday, July 8, 2016 10:44 AM
Español | 39
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Para cambiar la unidad de medida
pulse el selector de funciones 3 tan-
tas veces como sea necesario hasta
observar que comience a cambiar la
unidad de medida en el display. Pul-
sando la tecla Más 6 o la tecla Menos
12 selecciona Ud. la unidad de medi-
da deseada.

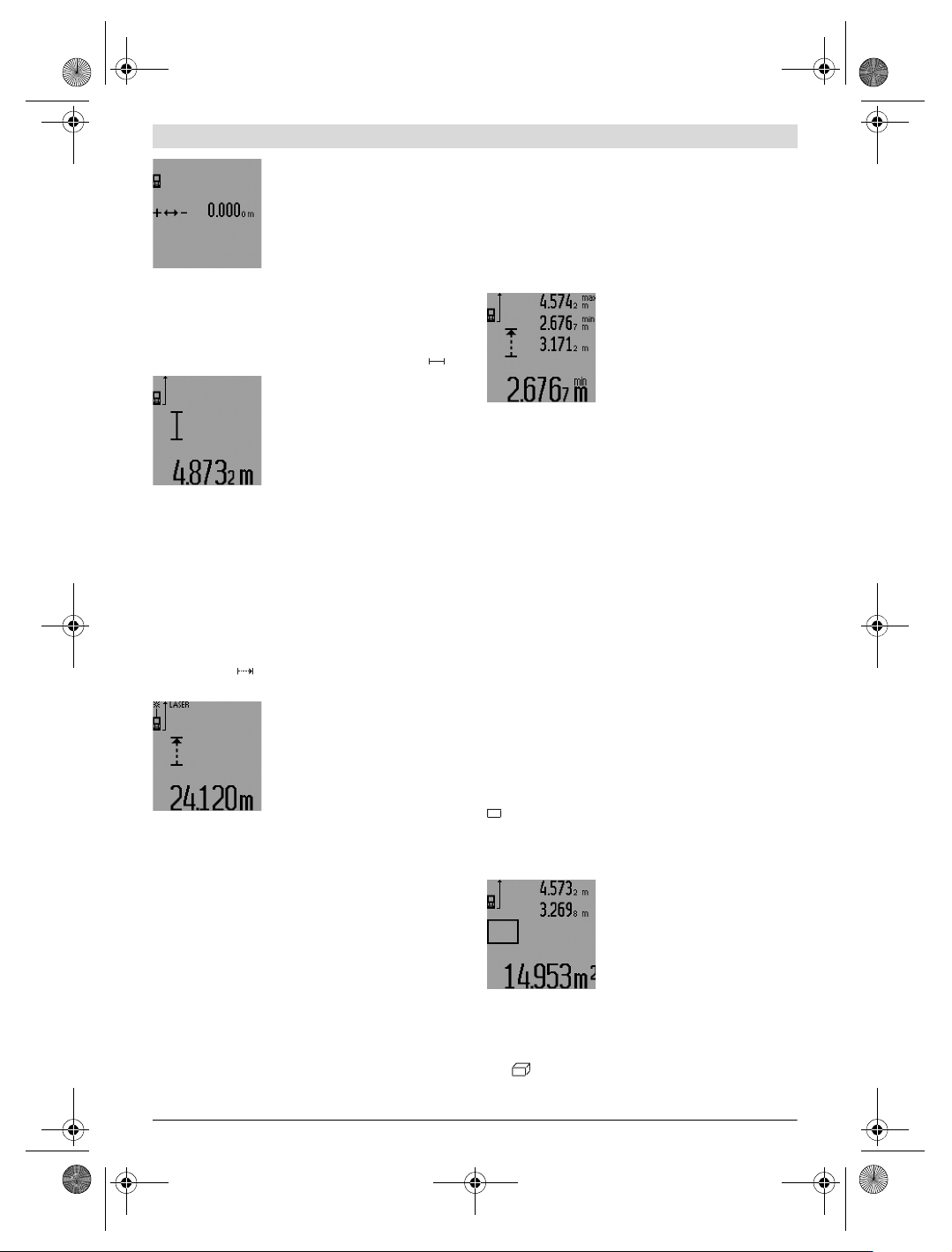

Funciones de medición
Medición directa de la longitud
Para medir longitudes vaya pulsando la tecla 4 hasta que apa-
rezca en el display el símbolo de medición de longitud .
Pulse brevemente la tecla de medi-
ción 7, tanto para proyectar el rayo lá-
ser, como al realizar la medición.
El valor de medición se muestra en la
línea de resultados c.
Al realizar varias mediciones de longi-
tud consecutivas los últimos valores
medidos se muestran en las líneas de valores de medición a.
Medición permanente
En la medición permanente es posible desplazar el aparato de
medición relativamente a un punto actualizándose el valor de
medición cada 0,5 s, aprox. Ud. puede irse separando de una
pared, p.ej., hasta alcanzar la separación deseada, siendo
posible determinar en cada momento la separación actual.
Para realizar una medición permanente seleccione primero la
función de medición de longitud, pulse después la tecla de
medición 7 y manténgala pulsada hasta que en el display apa-
rezca el símbolo para la medición permanente. El láser es
conectado y la medición comienza de inmediato.
El valor de medición actual se mues-
tra en la línea de resultados c.
Pulsando brevemente la tecla de me-
dición 7 se finaliza la medición per-
manente. El último valor de medición
se muestra en la línea de resultados c.
Pulsando prolongadamente la tecla
de medición 7 se arranca de nuevo la
medición permanente.
La medición permanente se desactiva automáticamente des-
pués de 5 min. El último valor de medición puede seguirse vi-
sualizando en la línea de resultados c.
Medición de mínimos/máximos (ver figuras F–G)
La medición de mínimos sirve para determinar la menor dis-
tancia respecto a un punto de referencia fijo. Puede utilizarse,
p.ej., para determinar la perpendicular o la horizontal para un
punto.
La medición de máximos sirve para determinar la mayor dis-
tancia respecto a un punto de referencia fijo. Puede utilizarse,
p.ej., para determinar la diagonal.
Para realizar la medición sencilla de mínimos/máximos selec-
cione primero la función de medición de longitud y pulse en-
tonces la tecla 13. En la línea de resultados c aparece “min”
para la medición de mínimos. Para la medición de máximos
vuelva a pulsar la tecla 13, en cuyo caso se representará
“max” en la línea de resultados. Pulse entonces la tecla de
medición 7. El láser se conecta y comienza la medición.
Dirija el haz del láser contra el objeto a medir (p.ej. la esquina
de un cuarto, si desea determinar la diagonal) y efectúe un li-
gero movimiento de vaivén, cuidando en ello de mantener
siempre en la misma posición el punto de referencia utilizado
(p.ej. la punta del vástago tope 18).
Dependiendo de la función seleccio-
nada en la línea de resultados c apare-
ce el valor mínimo o el máximo, res-
pectivamente. Este valor es
sustituido por el valor de la longitud
determinada actualmente siempre
que ésta sea inferior o mayor al valor
mínimo o máximo actual. En las líneas
de valores de medición a se representan el valor máximo
(“max”), el valor mínimo (“min”), y el actual.
Pulse brevemente la tecla de medición 7 para finalizar la me-
dición de mínimos/máximos. Pulsando nuevamente la tecla
de medición se vuelve comenzar la medición.
La medición de mínimos/máximos puede usarse también pa-
ra efectuar mediciones de longitud dentro de otras funciones
de medición (p.ej. en la medición de superficies). Para ello, al
determinar los respectivos valores individuales, pulse la tecla
13, una vez, para la medición de mínimos, o bien, dos veces,
si lo que desea es la medición de máximos. Pulse entonces la
tecla de medición 7 para conectar el rayo láser. Oriente apro-
piadamente el aparato de medición para medir el valor míni-
mo, o bien, el máximo, según el caso, y pulse la tecla de medi-
ción 7 para aplicar este valor en el cálculo en curso.
En la medición de longitud con disparador automático y en la
función de trazado equidistante no es posible realizar una me-
dición de mínimos/máximos.
La medición de medición de mínimos/máximos se desconec-
ta automáticamente después de 5 min.
Medición de superficie
Para medir superficies vaya pulsando la tecla 4, hasta que
aparezca en el display el símbolo de medición de superficies
.
Seguidamente mida consecutivamente la longitud y la anchu-
ra procediendo igual que en la medición de longitud. Entre
ambas mediciones se mantiene encendido el rayo láser.
Al concluir la segunda medición se
calcula automáticamente la superfi-
cie, la cual se representa en la línea de
resultados c. Los valores de medición
individuales se reflejan en las líneas
de valores de medición a.
Medición de volumen
Para medir volúmenes, vaya pulsando la tecla 4 hasta que
aparezca en el display el símbolo para la medición del volu-
men .
OBJ_BUCH-947-007.book Page 39 Friday, July 8, 2016 10:44 AM
