158 | Magyar 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools Mozgassa add ig a mérőműszer t, amíg a közép ső a mérési ér- ték sorban a kijelölési érték kívánt egészszámú többszöröse áll és az al só a mérési érték sorban ki j…

Magyar | 157

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Az utolsó mérés befejezése után a ke-

resett szakasz „E” hossza az c ered-

mény sorban kerül kijelzésre. Az

egyedi mérési értékek a a mérési ér-

ték sorokban találhatók.

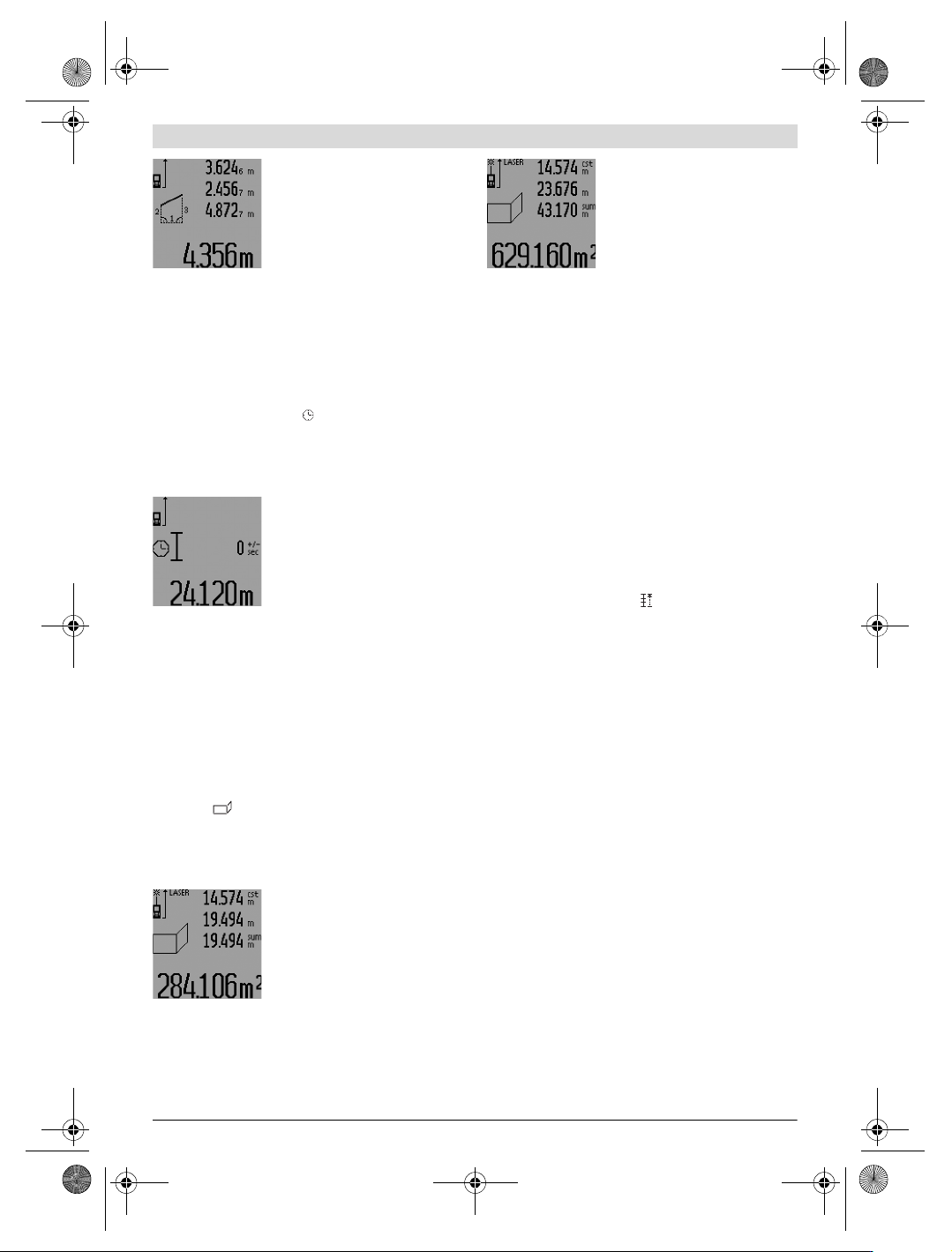

Késleltetett hosszmérés

A késleltetett hosszmérés például nehezen hozzáférhető he-

lyeken végrehajtandó méréseknél, vagy olyan esetekben le-

het hasznos, amikor meg akarja gátolni a mérőműszernek a

mérés közben való elmozdulását.

A késleltetett hosszméréshez nyomja meg annyiszor egymás

után a 3 funkció átkapcsoló gombot, amíg a kijelzőn megjele-

nik a késleltetett hosszmérés jele.

A a mérési érték sorban megjelenik a mérés kiváltásáig meg-

maradó idő. Ezt az időtartamot a 6 plusz gomb, illetve a 12 mí-

nusz gomb benyomásával 1 másodperc és 60 másodperc kö-

zött lehet beállítani.

Ezután nyomja meg a 7 mérési gom-

bot, hogy bekapcsolja a lézersugarat

és beirányozza a célpontot. A mérés

elindításához nyomja meg egyszer a 7

mérési gombot. A mérés a kijelölt idő

leteltével kerül végrehajtásra. A mé-

rési eredmény az c eredmény sorban

kerül kijelzésre.

Késleltetett hosszmérés esetén a mérési eredmények össze-

adására és kivonására, valamint minimum-/maximum-mérés-

re nincs lehetőség.

Falfelület-mérés (lásd az „L” ábrát)

A falfelület-mérés segítségével több különálló, de azonos ma-

gasságú felület együttes felületét lehet kiszámítani.

Az ábrán látható példánál több azonos A magasságú, de kü-

lönböző B hosszúságú fal együttes felülete kerül kiszámításra.

A falfelület-méréshez nyomja meg annyiszor egymás után a 3

funkció átkapcsoló gombot, amíg a kijelzőn megjelenik a falfe-

lület-mérés jele.

Mérje meg a helyiség A magasságát, ehhez egy egyszerű hos-

szmérést kell végrehajtania. A mérési eredmény („cst”) a fel-

ső a mérési érték sorban kerül kijelzésre. A lézersugár bekap-

csolva marad.

Mérje meg ezután az első fal B

hos-

szúságát. A berendezés automatiku-

san kiszámítja és az c eredmény sor-

ban kijelzi a felületet. A hosszmérés

eredménye a középső a mérési érték

sorban található. A lézersugár bekap-

csolva marad.

Mérje meg ezután a második fal B

hosszúságát. A berendezés a középső

a mérési érték sorban kijelzett egyedi

mérési értéket hozzáadja a B

hos-

szúsághoz. A berendezés a két hos-

szúság összegét („sum”, ez az a mé-

rési érték sorban kerül kijelzésre)

megszorozza az előbbiekben eltárolt

A magassággal. A teljes felület értéke az c eredmény sorban

kerül kijelzésre.

Ezután tetszőleges számú további B

hosszúságot lehet meg-

mérni, ezeket a berendezés mindig automatikusan hozzáadja

az addigi össz-hosszúsághoz és megszorozza az A magasság-

gal.

Az előírásszerú felületmérésnek az előfeltétele, hogy az első

mért hosszúság (a példában ez a helyiség A magassága)

mindegyik részfelületre azonos legyen.

Ha most egy új A magassággal akar falfelület-mérést végrehaj-

tani, akkor nyomja meg háromszor a 16 gombot.

Kijelölési funkció (lásd az „M” ábrát)

A kijelölési funkció egy rögzített hossz (kijelölési érték) átvite-

lére szolgál, amelyet vagy méréssel lehet meghatározni, vagy

be lehet adni. Ezt a funkciót például a száraz építészetben a

közfalak közötti távolságok kijelölésére lehet használni.

A kijelölési funkció bekapcsolásához nyomja meg annyiszor

egymás után a 3 funkció átkapcsoló gombot, amíg a kijelzőn

megjelenik a kijelölési funkció jele.

A kijelölési értéket a következőképpen lehet beállítani:

– Egy ismert érték beviteléhez nyomja meg annyiszor a 6

plusz gombot, illetve a 12 mínusz gombot, amíg a kívánt ér-

ték a felső a mérési érték sorban kijelzésre kerül. Ha hos-

szabb időre nyomja be a 6 plusz gombot, illetve a 12 mí-

nusz gombot, az értékek folyamatosan tovább változnak. A

lézer még nem kerül bekapcsolásra.

– A kijelölési érték megméréséhez nyomja meg egyszer rövi-

den a 7 mérési gombot (ez a beirányzásra szolgál), majd

nyomja meg még egyszer röviden ugyanezt a gombot (a

mérés ekkor kerül végrehajtásra). A lézersugár ezután be-

kapcsolt állapotban marad.

– A kijelölési érték mért vagy kézi úton bevitt értékét a 6

plusz gomb, illetve a 12 mínusz gomb megnyomásával mó-

dosítani lehet.

A kijelölési érték rögzítéséhez nyomja be hosszabb időre a 7

mérési gombot, ezzel a mérés megkezdődik.

Mozgassa most a mérőműszert a kijelöléshez a kívánt irányba.

Az c eredmény sorban folytonosan kijelzésre kerül a teljes mé-

rési szakasz aktuális mért értéke. A a felső mérési érték sor-

ban továbbra is a kiválasztott kijelölési érték található.

A középső és az alsó a mérési érték sorban egy tényező („x”)

található, amely azt mutatja, hányszor található meg a kijelö-

lési érték a teljes mérési szakaszban, és mekkora a különbség

(„dif”) a kijelölési érték egy egészszámú többszöröse és a tel-

jes szakasz között.

Ha a teljes mérési szakasz csak kevéssel kisebb, mint a kijelö-

lési érték egy egészszámú többszöröse, akkor egy negatív kü-

lönbség és a kijelölési érték következő egészszámú többszö-

röse kerül kijelzésre.

OBJ_BUCH-947-007.book Page 157 Friday, July 8, 2016 10:44 AM

158 | Magyar

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Mozgassa addig a mérőműszert, amíg a középső a mérési ér-

ték sorban a kijelölési érték kívánt egészszámú többszöröse

áll és az alsó a mérési érték sorban kijelzett különbség értéke

„0,0 m”. Ekkor jelölje fel a mérés vonatkoztatási pontját.

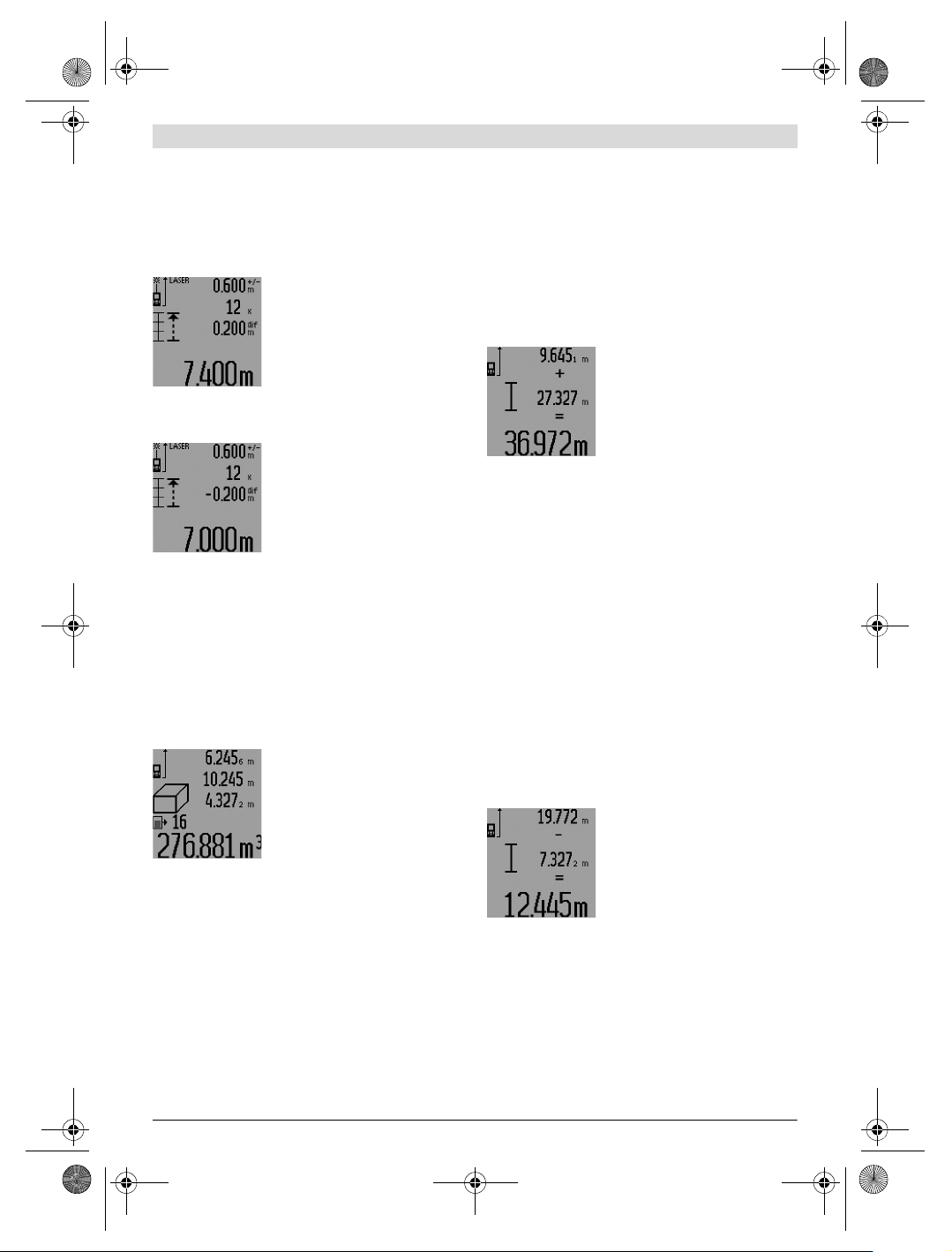

Peldák:

a) pozitív különbség érték:

7,4 m = (12 x 0,6m) + 0,2 m

Egy 7,4 m-es teljes mérési szakasz-

ban a 0,6 m kijelölési érték 12-szer

van meg. A teljes mérési szakasz ezen

felül még egy 0,2 m-es maradékot is

tartalmaz. Rövidítse le a mérőműszer

és a kiindulási pont közötti távolságot

a 0,2 m különbséggel, majd jelölje fel

a hosszúságot.

b) negatív különbség érték:

7,0 m = (12 x 0,6 m) – 0,2 m

Egy 7,0 m-es teljes mérési szakaszból

0,2 m hiányzik ahhoz, hogy abban a

0,6 m kijelölési érték 12-szer legyen

meg. Növelje meg a mérőműszer és a

kiindulási pont közötti távolságot a

0,2 m különbséggel, majd jelölje fel a

hosszúságot.

A 7 mérési gomb rövid megnyomásával meg lehet szakítani a

kijelölési funkciót. A 7 mérési gomb hosszabb ideig történő

megnyomásakor a kijelölési funkció újra indul (azonos kijelö-

lési értékkel).

A kijelölési funkció 5 perc elteltével automatikusan kikapcso-

lódik. Ha ennél gyorsabban ki akar lépni ebből a funkcióból,

nyomja meg valamelyik mérési funkció gombját.

Az utolsó mérési eredmények listája

A mérőműszer a 30 utolsó mérési eredményt és az ezekkel

kapcsolatos számításokat tárolja és fordított sorrendben (a

legelső helyen a legutolsó méréssel) megjeleníti.

A tárolt mérések lehívásához nyomja

meg a 15 gombot. A kijelzőn megjele-

nik az utolsó mérés eredménye és a

mérési érték lista d jele, valamint egy

számláló, amely a kijelzett mérések

számozására szolgál.

Ha a 15 gomb ismételt megnyomása-

kor már nincsenek további tárolt mérések, a mérőműszer vis-

szaáll az utolsó mérési funkcióra. A mérési lista funkcióból va-

ló kilépéshez nyomja meg valamelyik mérési funkció gombját.

A mérési érték lista aktuálisan kijelzésre kerülő elemének tör-

léséhez nyomja meg rövid időre a 16 gombot. A teljes mérési

érték lista törléséhez tartsa benyomva a 15 mérési érték lista

gombot és ezzel egyidejűleg nyomja be rövid időre a 16 gom-

bot.

A mérési eredmények törlése

A 16 billentyű rövid megnyomásával valamennyi mérési

funkciónál a legutoljára mért egyedi mérési eredményt lehet

kitörölni. A törlő billentyű többszöri egymás utáni rövid

megnyomásával az egyedi mért értékek a méréshez viszonyít-

va fordított sorrendben törlésre kerülnek.

A falfelület mérési funkciónál a 16 gomb első rövid megnyo-

másakor az utolsó egyedi mérési érték kerül törlésre, a máso-

dik megnyomáskor valamennyi B

hosszúság, a harmadik

megnyomásnál pedig a helyiség A magassága.

A mérési értékek összeadása

A mérési eredmények összeadásához először hajtson végre

egy tetszőleges mérést, vagy jelöljön ki egy értéket a mérési

érték listából. Ezután nyomja meg a 6 plusz gombot. A kijelzőn

a nyugtázáshoz megjelenik a „+” kijelzés. Ezután hajtson vég-

re egy második mérést, vagy jelöljön ki egy további értéket a

mérési érték listából.

A két mérés összegének lekérdezésé-

hez nyomja meg a 5 eredmény gom-

bot. A számítás a a mérési érték

sorokban, az összeg az c eredmény

sorban kerül kijelzésre.

Az összeg kiszámítása után ehhez az

eredményhez további mérési értéke-

ket vagy a mérési érték listából lehívott eredményeket lehet

hozzáadni, ha a mérés előtt mindig megnyomja a 6 plusz gom-

bot. Az összeadás az 5 eredmény gomb megnyomásával kerül

befejezésre.

Összeadási tájékoztató:

– Hosszúság-, felület- és térfogatértékeket nem lehet vegye-

sen összeadni. Ha például egy hosszúság- és egy felületér-

téket akar összeadni, akkor az 5 eredmény gomb meg-

nyomásakor a kijelzőn rövid időre megjelenik az „ERROR”

(HIBA) kijelzés. A mérőműszer ezután átkapcsol a legutol-

jára aktív mérési funkcióra.

– Egyszerre mindig egy mérés eredménye (például egy térfo-

gatérték) kerül hozzáadásra, tartós mérés esetén az c

eredmény sorban kijelzett mérési eredmény. A a mérési

érték sorokból nem lehet egyedi mérési eredményeket ki-

venni és hozzáadni.

– Késleltetett hosszmérés esetén, valamint a kijelölési funk-

cióban összeadásra nincs lehetőség, a már megkezdett ös-

szeadások az ezen funkciókra való átkapcsoláskor megsza-

kításra kerülnek.

Mért értékek levonása a memória tartalmából

A mérési eredmények kivonásához

nyomja meg a 12 mínusz gomb, en-

nek nyugtázására a kijelzőn megjele-

nik a „–” jel. A további eljárás hasonló

a „A mérési értékek összeadása”-ban

leírtakhoz.

Munkavégzési tanácsok

Általános tájékoztató

A 26 vevőlencsét és a lézersugár 27 kimeneti pontját mérés

közben nem szabad letakarni.

A mérőműszert mérés közben nem szabad mozgatni (a tartós

mérési funkciók, a minimum-/maximum-mérés és a kijelölési

funkció kivételével). Ezért a mérőműszert lehetőleg egy szi-

lárd ütköző vagy felfekvő felületre helyezze.

OBJ_BUCH-947-007.book Page 158 Friday, July 8, 2016 10:44 AM

Magyar | 159

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Befolyások a mérési tartományra

A mérési tartomány a megvilágítási viszonyoktól és a célfelü-

let visszaverési tulajdonságaitól függ. A szabadban és erős

napsugárzás mellett végzett munkákhoz a lézerpont meg-

találásának megkönnyítésére használja a 31 lézerpont kereső

szemüveget (külön tartozék) és a 32 lézer-céltáblát (külön

tartozék), illetve vessen valamivel árnyékot a célfelületre.

Befolyások a mérési eredményre

Fizikai behatások következtében nem lehet kizárni, hogy a kü-

lönböző felületeken végzett mérések során hibás ered-

mények is fellépjenek. Ezek:

– átlátszó felületek (pl. üveg, víz),

– tükröző felületek (pl. fényezett fém, üveg),

– porózus felületek (pl. rezgéscsillapító vagy szigetelő anya-

gok),

– strukturált felületek (pl. nyersvakolat, terméskő).

Szükség esetén ezeken a felületeken használja a 32 lézer-cél-

táblát (külön tartozék).

Ezen kívül a ferdén beirányozott célfelületek is hibás eredmé-

nyekhez vezethetnek.

A mért értéket különböző hőmérsékletű levegőrétegek, vagy a

vevőhöz közvetett úton eljutó visszavert sugarak is meg-

hamisíthatják.

Mérés az ütközőcsap alkalmazásával

(lásd a „B”, „C”, „F” és„G” ábrát)

A 18 ütközőcsapot például sarkokból kiinduló mérésekhez

(például egy helyiség átlós hosszának kimérésekor) vagy ne-

hezen elérhető helyeken (például rolósínek) végzett mérések-

hez célszerű alkalmazni.

Nyomja meg az ütközőcsap 1 reteszelését, ha ki vagy be akar-

ja hajtani az ütközőcsapot, vagy meg akarja változtatni a hely-

zetét.

A külső sarkokon végrehajtandó mérésekhez hajtsa oldalra az

ütközőcsapot, az ütközőcsap hátsó éléhez viszonyított méré-

sekhez hajtsa hátra az ütközőcsapot.

Az ütközőcsappal végzett mérésekhez a vonatkoztatási síkot a

8 gomb megfelelő megnyomásával kell beállítani (oldalra ki-

hajtott ütközőcsappal végrehajtott mérésekhez a mérőmű-

szer hátsó élére).

Beállítás a vízmértékkel

A 14 libella a mérőműszer egyszerű vízszintes beállítását teszi

lehetővé. Ezzel a célfelületeket könnyebben be lehet célozni,

különösen nagyobb távolságok esetén.

A 14 libella a lézersugárral kombinálva nem alkalmas a szin-

tezésre.

Beirányzás a céloptika alkalmazásával (GLM 250 VF)

(lásd az „N” ábrát)

A kezelő szeméhez a céloptikán keresztül haladó fény és a lé-

zersugár párhuzamosak egymással. Így a berendezést na-

gyobb távolságokra is pontosan be lehet irányozni, amikor a

lézerpont szabad szemmel már nem látható.

A beirányzáshoz nézzen keresztül a céloptika 10 keresőjén.

Ügyeljen arra, hogy a céloptika 25 ablaka szabad és tiszta le-

gyen.

Megjegyzés: A közeli tartományban a tényleges és a megjele-

nített célpont nem fedi át egymást.

Célzás az irányzék segítségével (lásd az „O” ábrát)

A 24 irányzék megkönnyíti a nagyobb távolságban található

felületek beirányozását. Ehhez nézzen a mérőműszer oldalán

található irányzék mentén előre. A lézersugár ezzel a vonallal

párhuzamos helyzetben van.

Munkavégzés a háromlábú műszerállvánnyal (külön tarto-

zék)

Egy háromlábú műszerállványra különösen nagyobb távolsá-

gok esetén van szükség. Tegye fel a mérőműszert a 21 1/4"-

menettel a 30

háromlábú műszerállvány gyorsváltólemezére

vagy egy a kereskedelemben kapható fényképező állványra. A

gyorsváltólap csavarjával rögzítse szorosan a berendezést.

Állítsa be a 8 billentyű megnyomásával a háromlábú műszer-

állvány használatával végzett mérésekhez szükséges vonat-

koztató síkot (vonatkoztató sík = a menet).

Hiba – Okok és elhárításuk

A hiba oka Elhárítás módja

A (i) hőmérséklet figyelmeztető villog, mérés nem

lehetséges

A mérőműszer hőmérséklete a

megengedett – 10 °C és +50 °C

(a tartós mérés üzemmódban

+40 °C) közötti üzemi

hőmérséklet tartományon kívül

van.

Várja meg, amíg a

mérőműszer eléri az

üzemi hőmérsékletet

Megjelenik az akkumulátor figyelmeztetés (f)

Az elem feszültsége csökken

(még lehet méréseket

végrehajtani)

Elemek, illetve

akkumulátorok kicser-

élése

A (f) akkumulátor figyelmeztető villog, mérés nem

lehetséges

Az elem feszültsége túl alacsony Elemek, illetve

akkumulátorok

kicserélése

A kijelzőn megjelenik az „ERROR” és „–––––” üzenet

A lézersugár és a célfelület közötti

szög túl kicsi.

Növelje meg a lézer-

sugár és a célfelület kö-

zötti szöget

A célfelület túl erősen (például

tükör), illetve túl gyengén (például

fekete anyag) veri vissza a

lézersugarat, vagy túl erős a

környezeti megvilágítás.

Használja a 32

lézer-céltáblát

(tartozék)

A 27 lézersugárzás kilépési pont,

illetve a 26 vevőlencse (például a

gyors hőmérsékletváltozás miatt)

bepárásodott.

Egy puha kendővel

törölje szárazra a

lézersugár 27 kilépési

pontját, illetve a 26 vevő

lencsét

A kiszámított érték nagyobb, mint

999999 m/m

Ossza fel közbenső

lépésekre a számítást

OBJ_BUCH-947-007.book Page 159 Friday, July 8, 2016 10:44 AM
