Błędy – przyczyny i usuwanie
Urządzenie pomiarowe samo kontroluje
prawidłowe funkcjonowanie podczas każ-
dego z pomiarów. Gdy stwierdzony zosta-
nie defekt, na wyświetlaczu widoczny jest
tylko migający symbol, odzwierciedlony
obok. W tym przypadku, lub, gdy żaden
z wyżej wymienionych kroków nie doprowadził do usunięcia
błędu, urządzenie pomiarowe musi zostać oddane do serwisu
Boscha (za pośrednictwem punktu zakupu).
Kontrola dokładności pomiaru urządzenia
Dokładność urządzenia pomiarowego można sprawdzić w na-
stępujący sposób:
– Należy wybrać nie zmieniający się odcinek o długości od 1
do 10 m, którego długość jest dokładnie znana (np. szero-
kość pomieszczenia, otwór drzwiowy). Odcinek ten musi
znajdować się w pomieszczeniu zamkniętym, a obiekt po-
miaru gładki i dobrze odbijający światło.
– Odcinek należy zmierzyć dziesięciokrotnie raz za razem.
Odchylenie poszczególnych pomiarów od wartości średniej
może wynosić maksymalnie ±1,5 mm. Pomiary należy
protokołować, aby w późniejszym czasie móc porównać ich
dokładność.
Konserwacja i serwis
Konserwacja i czyszczenie
Urządzenie pomiarowe należy przechowywać
i transportować tylko w znajdującej się w wyposażeniu stan-
dardowym torbie ochronnej.
Narzędzie pomiarowe należy utrzymywać w czystości.
Nie wolno zanurzać urządzenia pomiarowego w wodzie ani in-
nych cieczach.
Zanieczyszczenia należy usuwać za pomocą wilgotnej, mięk-
kiej ściereczki. Nie używać żadnych środków czyszczących
ani zawierających rozpuszczalnik.
Soczewka odbioru sygnału 26 wymaga takiej samej starannej
pielęgnacji, jak okulary lub soczewka aparatu fotograficzne-
go.
Przy wszystkich zapytaniach i zamówieniach części zamien-
nych, proszę podać koniecznie 10 cyfrowy numer katalogowy
podany na tabliczce znamionowej urządzenia pomiarowego.
W przypadku konieczności naprawy, urządzenie pomiarowe
należy odesłać w futerale 28.
Obsługa klienta oraz doradztwo dotyczące użyt-
kowania
W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-
nia dotyczące napraw i konserwacji nabytego produktu, a tak-
że dotyczące części zamiennych. Rysunki rozłożeniowe oraz
informacje dotyczące części zamiennych można znaleźć rów-
nież pod adresem:
www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na
wszystkie pytania związane z produktami firmy Bosch oraz ich
osprzętem.
Przyczyna Usuwanie błędu
Alarm temperatury (i) miga, dokonywanie pomiarów nie
jest już możliwe
Temperatura urządzenia
pomiarowego przekroczyła zale-
caną wartość – między – 10 °C a
+50 °C (w trybie pracy ciągłej do
+40 °C).
Odczekać, aż urządzenie
pomiarowe osiągnie
temperaturę roboczą
Ukazuje się alarm wyładowania akumulatora (f)
Napięcie baterii spada (pomiar nie
jest możliwy)
Wymienić baterie lub
akumulatory
Alarm wyładowania akumulatora (f) miga, dokonywanie
pomiarów nie jest już możliwe
Zbyt niskie napięcie baterii Wymienić baterie lub
akumulatory
Wskaźniki „ERROR“ i „–––––“ na wyświetlaczu
Zbyt ostry kąt między wiązką
lasera i celem.
Zwiększyć kąt między
wiązką lasera i celem
Obiekt pomiaru nadmiernie (np.
lustro) lub niedostatecznie (np.
czarny materiał) odbija, wzgl.
nasłonecznienie jest zbyt silne.
Użyć tarczy celowniczej
lasera 32 (osprzęt)
Otwór wyjściowy wiązki laserowej
27 lub soczewka odbioru 26 są
zaparowane (np. pod wpływem
zbyt szybkiej zmiany
temperatury).
Wytrzeć za pomocą
miękkiej tkaniny do
sucha otwór wyjściowy
wiązki laserowej 27 lub
soczewkę odbioru 26
Pomierzona wartość jest większa
niż 999999 m/m
2
/m
3
.
Obliczenie należy
rozłożyć na kilka etapów
Wskaźnik „ERROR“ miga u góry wyświetlacza
Dodawanie/odejmowanie
wartości mierzonych o różnych
jednostkach miary
Dodawane i
odejmowane mogą być
tylko wartości
ojednakowych
jednostkach miary
Niepewny wynik pomiaru
Obiekt pomiaru odbija światło w
sposób niewystarczający
(np. woda, szkło).
Przykryć obiekt pomiaru
Otwór wyjściowy wiązki laserowej
27 lub soczewka odbioru 26 jest
zakryta.
Odsłonić otwór
wyjściowy wiązki
laserowej 27 lub
soczewkę odbioru 26
Przeszkoda na drodze wiązki
lasera
Plamka lasera musi w
całości znajdować się na
obiekcie docelowym.
Ustawiona została niewłaściwa
płaszczyzna odniesienia
Wybrać odpowiednią do
rodzaju pomiaru
płaszczyznę
OBJ_BUCH-947-007.book Page 133 Friday, July 8, 2016 10:44 AM
134 | Česky
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Przy wszystkich zgłoszeniach oraz zamówieniach części za-
miennych konieczne jest podanie 10-cyfrowego numeru kata-
logowego, znajdującego się na tabliczce znamionowej pro-
duktu.
Polska
Robert Bosch Sp. z o.o.
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły do-
tyczące usług serwisowych online.
Tel.: 22 7154460
Faks: 22 7154441
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Usuwanie odpadów
Urządzenia pomiarowe, osprzęt i opakowanie powinny zostać
dostarczone do utylizacji zgodnie z przepisami ochrony
środowiska.
Urządzeń pomiarowych i akumulatorów/baterii nie wolno wy-
rzucać do odpadów domowych!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną
2012/19/UE, niezdatne do użytku urządze-
nia pomiarowe, a zgodnie z europejską wy-
tyczną 2006/66/WE uszkodzone lub zużyte
akumulatory/baterie, należy zbierać osob-
no i doprowadzić do ponownego przetwo-
rzenia zgodnego z zasadami ochrony środo-
wiska.
Zastrzega się prawo dokonywania zmian.
Česky
Bezpečnostní upozornění
Aby byla zajištěna bezpečná a spolehlivá
práce s měřicím přístrojem, je nutné si pře-
číst a dodržovat veškeré pokyny. Pokud se
měřicí přístroj nepoužívá podle těchto po-
kynů, může to negativně ovlivnit ochranná
opatření, která jsou integrovaná v měřicím
přístroji. Nikdy nesmíte dopustit, aby byly
výstražné štítky na měřicím přístroji neči-
telné. TYTO POKYNY DOBŘE USCHOVEJTE A POKUD BU-
DETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor – pokud se použije jiné než zde uvedené ovládací
nebo seřizovací vybavení nebo provedou jiné postupy,
může to vést k nebezpečné expozici zářením.

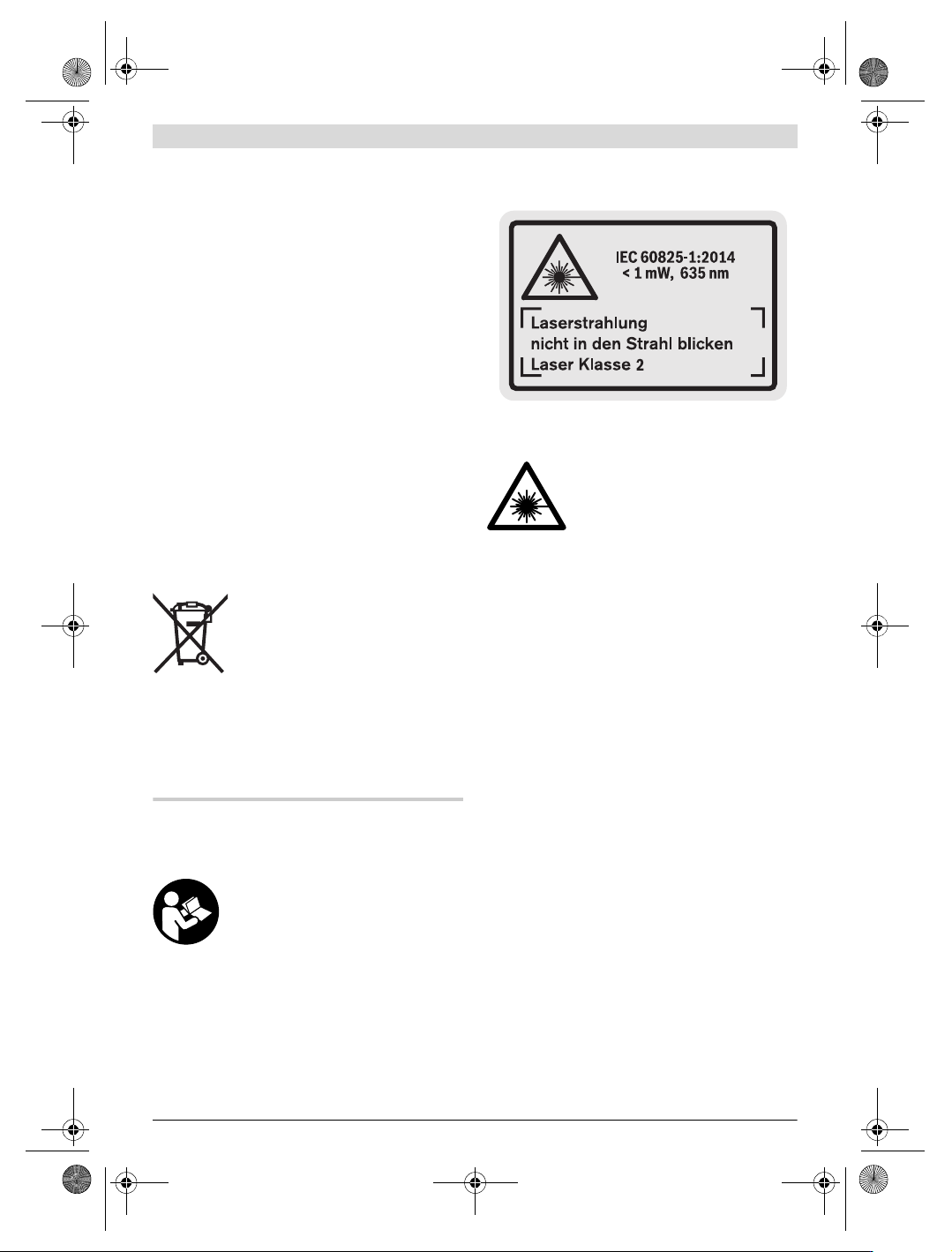

Měřicí přístroj se dodává s varovným štítkem (ve vyob-
razení měřicího přístroje na grafické straně označený
číslem 19).
Není-li text varovného štítku ve Vašem národním jazy-
ce, pak jej před prvním uvedením do provozu přelepte
dodanou samolepkou ve Vašem národním jazyce.
Laserový paprsek nemiřte proti osobám
nebo zvířatům a nedívejte se do přímého
ani do odraženého laserového paprsku.
Může to způsobit oslepení osob, nehody
nebo poškození zraku.
Pokud laserový paprsek dopadne do oka, je třeba vědo-
mě zavřít oči aokamžitě hlavou uhnout od paprsku.
Na laserovém zařízení neprovádějte žádné změny.
Nepoužívejte brýle pro práci s laserem jako ochranné
brýle. Brýle pro práci s laserem slouží k lepšímu rozpozná-
ní laserového paprsku, ale nechrání před laserovým pa-
prskem.
Nepoužívejte brýle pro práci s laserem jako sluneční
brýle nebo v silničním provozu. Brýle pro práci s laserem
nenabízejí kompletní ochranu před UV zářením a snižují
vnímání barev.
Měřící přístroj nechte opravit kvalifikovaným odbor-
ným personálem a jen originálními náhradními díly. Tím
bude zajištěno, že bezpečnost přístroje zůstane zachová-
na.
Nenechte děti používat laserový měřící přístroj bez do-
zoru. Mohou neúmyslně oslnit osoby.
Nepracujte s měřícím přístrojem v prostředí s nebezpe-
čím výbuchu, v němž se nacházejí hořlavé kapaliny,
plyny nebo prach. V měřícím přístroji se mohou vytvářet
jiskry, jež zapálí prach nebo plyny.
Popis výrobku a specifikací
Otočte vyklápěcí stranu se zobrazením měřícího přístroje a
nechte tuto stranu během čtení návodu k obsluze otočenou.
Určující použití
Měřící přístroj je určen pro měření vzdáleností, délek, výšek,
rozestupů a k výpočtu ploch a objemů. Měřící přístroj je vhod-
ný pro měření ve vnitřních a venkovních prostorech.
OBJ_BUCH-947-007.book Page 134 Friday, July 8, 2016 10:44 AM
Česky | 135
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Technická data
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení
měřícího přístroje na obrázkové straně.
1 Aretace dorazového kolíku
2 Tlačítko trvalého laserového paprsku
3 Tlačítko změny funkce
4 Tlačítko měření délky, plochy a objemu
5 Výsledkové tlačítko
6 Tlačítko Plus
7 Tlačítko měření a trvalého měření
8 Tlačítko volby vztažné roviny
9 Displej
10 Hledáček cílové optiky (GLM 250 VF)
11 Tlačítko osvětlení displeje
12 Tlačítko Mínus
13 Tlačítko měření minima a maxima
14 Vodováha
15 Tlačítko seznamu naměřených hodnot
16 Tlačítko zapnutí-vypnutí a tlačítko vymazání paměti
17 Upevnění nosného poutka
18 Dorazový kolík
19 Varovný štítek laseru
20 Sériové číslo
21 Závit 1/4"
22 Přihrádka pro baterie
23 Aretace přihrádky pro baterie
24 Zaměřovací pomůcka
25 Okénko cílové optiky (GLM 250 VF)
26 Přijímací čočka
27 Výstup laserového paprsku
28 Ochranná taška
29 Nosné poutko
Digitální laserový měřič vzdálenosti GLM 150 GLM 250 VF
Objednací číslo
3 601 K72 000 3 601 K72 100
Cílová optika
–
Rozsah měření
0,05–150 m
A)
0,05–250 m
A)
Přesnost měření (typicky) ±1,0mm
B)
±1,0mm
B)
Nejmenší zobrazovaná jednotka 0,1 mm 0,1 mm
Provozní teplota
–10°C...+50°C
C)
–10°C...+50°C
C)
Skladovací teplota –20 °C...+70 °C –20 °C...+70 °C
Relativní vlhkost vzduchu max.
90 % 90 %
Třída laseru
22
Typ laseru
635 nm, <1 mW 635 nm, <1 mW
Průměr laserového paprsku (při 25 °C) ca.
–ve vzdálenosti 10m
– ve vzdálenosti 150 m
6mm
D)
90 mm
D)
6mm
D)
90 mm
D)
Baterie
Akumulátorové články
4x1,5VLR03(AAA)
4 x 1,2 V HR03 (AAA)
4x1,5VLR03(AAA)
4x1,2VHR03(AAA)
Životnost baterií ca.
– jednotlivá měření
– trvalé měření
30000
E)
5h
E)
30000
E)
5h
E)
Hmotnost podle EPTA-Procedure 01:2014 0,24 kg 0,24 kg
Rozměry
66 x 120 x 37 mm 66 x 120 x 37 mm
Stupeň krytí
IP 54 (ochrana proti prachu a
stříkající vodě)
IP 54 (ochrana proti prachu a
stříkající vodě)
A) Dosah je větší, čím lépe se světlo laseru odrazí od povrchu cíle (rozptýlené, nikoli zrcadlené) a čím je jasnější bod laseru vůči světlosti okolí (vnitřní
prostory, šero). Při nepříznivých podmínkách (např. měření venku za silného slunečního záření) může být nutné použití cílové tabulky.
B) Při nepříznivých podmínkách jako např. silné sluneční záření nebo špatně odrážející povrch činí maximální odchylka ±20 mm na 150 m. Při přízni-
vých podmínkách je třeba počítat s vlivem ±0,05 mm/m.
C) Ve funkci trvalé měření činí max. provozní teplota +40 °C.
D) Šířka laserové čáry je závislá na tvaru povrchu a okolních podmínkách.
E) S akumulátorovými články 1,2 V je možných méně měření než s bateriemi 1,5 V. Uváděná životnost baterií se vztahuje na měření bez osvětlení dis-
pleje a bez tónu.
K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo 20 na typovém štítku.
