Při zapnutém trvalém paprsku laseru začíná měření již po prv-

ním stlačení tlačítka měření 7. Ve funkci trvalého měření star-

tuje měření ihned při zapnutí funkce.

Naměřená hodnota se typicky objeví během 0,5 s a nejpozdě-

ji po 4 s. Doba měření závisí na vzdálenosti, světelných pomě-

rech a odrazových vlastnostech cílové plochy. Konec měření

je indikován signálním tónem. Po ukončení měření se laserový

paprsek automaticky vypne.

Pokud ca. 20 s po zaměření nenásleduje žádné měření, papr-

sek laseru se kvůli šetření baterií automaticky vypne.

Volba vztažné roviny (viz obr. A – E)

Pro měření můžete volit mezi čtyřmi různými vztažnými rovi-

nami:

– zadní hranou měřícího přístroje resp. přední hranou do bo-

ku vyklopeného dorazového kolíku 18 (např. při přiložení

na vnější rohy),

– hrotem dozadu vyklopeného dorazového kolíku 18 (např.

pro měření z rohů),

– přední hranou měřícího přístroje (např. při měření od hra-

ny stolu),

–závitem 21 (např. pro měření se stativem).

Pro změnu vztažné roviny stiskněte tlačítko 8 tolikrát, až se na

displeji zobrazí požadovaná vztažná rovina. Po každém za-

pnutí měřícího přístroje je přednastavena jako vztažná rovina

zadní hrana měřícího přístroje.

Dodatečná změna vztažné roviny u právě prováděných měře-

ní (např. při zobrazování hodnot v seznamu naměřených hod-

not) není možná.

Trvalý laserový paprsek

Podle potřeby můžete měřící přístroj přepnout na trvalý lase-

rový paprsek. K tomu stlačte tlačítko trvalého laserového pa-

prsku 2. Na displeji se trvale rozsvítí ukazatel „LASER“.

 Nesměrujte laserový paprsek na osoby nebo zvířata a

nedívejte se sami do něj a to ani z větší vzdálenosti.

Laserový paprsek zůstává v tomto nastavení zapnutý i mezi

měřeními, pro změření je nutné jen jediné krátké stlačení tla-

čítka měření 7.

Pro vypnutí trvalého laserového paprsku stiskněte znovu tla-

čítko 2 nebo měřící přístroj vypněte.

Vypne-li se během měření trvalý laserový paprsek, pak se mě-

ření automaticky ukončí.

Osvětlení displeje

Pro zapnutí a vypnutí osvětlení displeje stiskněte tlačítko 11.

Nenásleduje-li 10 s po zapnutí osvětlení displeje stisknutí

žádného tlačítka, pak se osvětlení kvůli šetření baterií vypne.

Signální tón

Pro zapnutí a vypnutí signálního tónu

stiskněte tolikrát tlačítko změny funk-

ce 3, až se na displeji objeví ukazatel

pro nastavení tónu. Stisknutím tlačít-

ka Plus 6 resp. Mínus 12 zvolte poža-

dované nastavení.

Zvolené nastavení tónu zůstane při

vypnutí a zapnutí měřícího přístroje zachováno.

Změna měřících jednotek

Pro zobrazení naměřených hodnot můžete kdykoliv změnit

měrnou jednotku.

Na výběr jsou následující měrné jednotky:

– měření délky: m, cm, mm,

– měření plochy: m

– měření objemu: m

Pro změnu měrné jednotky stiskněte

tolikrát tlačítko změny funkce 3, až se

na displeji objeví ukazatel pro změnu

měrné jednotky. Stisknutím tlačítka

Plus 6 resp. Mínus 12 vyberte poža-

dovanou měrnou jednotku.

Měřící funkce

Jednoduché měření délky

Pro měření délky stiskněte tolikrát tlačítko 4, až se na displeji

objeví ukazatel pro měření délky .

Pro namíření a pro změření zatlačte

pokaždé jednou krátce na tlačítko

měření 7.

Naměřená hodnota se zobrazí ve vý-

sledkovém řádku c.

Při několika měřeních délek za sebou

se výsledky posledních měření zobra-

zí v řádcích naměřených hodnot a.

Trvalé měření

Při trvalém měření lze měřícím přístrojem pohybovat relativ-

ně vůči cíli, přičemž naměřená hodnota se ca. každých 0,5 s

aktualizuje. Můžete se např. vzdalovat od stěny až do požado-

vané vzdálenosti, aktuální hodnota je neustále čitelná.

Pro trvalá měření zvolte nejprve funkci měření délky a poté

tiskněte tak dlouho tlačítko měření 7, až se na displeji objeví

ukazatel pro trvalé měření. Laser se zapne a měření ihned

začíná.

Aktuální naměřená hodnota se zobra-

zuje ve výsledkovém řádku c.

Krátkým stiskem tlačítka měření 7 tr-

valé měření ukončíte. Poslední namě-

řená hodnota se zobrazí ve výsled-

kovém řádku c. Dlouhým stiskem tla-

čítka měření 7 startuje trvalé měření

znovu.

Trvalé měření se po 5 min automaticky vypne. Poslední namě-

řená hodnota zůstane zobrazena ve výsledkovém řádku c.

Měření minima/maxima (viz ob. F–G)

Měření minima slouží pro zjištění nejkratší vzdálenosti od pev-

ného vztažného bodu. Pomůže např. při zjišťování svislic a ho-

rizontál.

Měření maxima slouží pro zjištění největší vzdálenosti od pev-

ného vztažného bodu. Pomůže např. při zjišťování úhlopříček.

Pro jednoduché měření minima/maxima zvolte nejprve funkci

měření délky a poté stiskněte tlačítko 13. Ve výsledkovém

řádku c se zobrazí „min“ pro měření minima. Pro měření ma-

OBJ_BUCH-947-007.book Page 137 Friday, July 8, 2016 10:44 AM

138 | Česky

1 609 92A 1YW | (8.7.16) Bosch Power Tools

xima stiskněte znovu tlačítko 13, takže ve výsledkovém řádku

se zobrazí „max“. Poté stiskněte tlačítko měření 7. Laser se

zapne a měření začíná.

Pohybujte laserem sem a tam přes požadovaný cíl (např. roh

místnosti při zjišťování úhlopříček) tak, aby vztažný bod mě-

ření (např. hrot dorazového kolíku 18) zůstával vždy na stej-

ném místě.

Ve výsledkovém řádku c se zobrazí

(podle zvolené funkce) minimální re-

sp. maximální naměřená hodnota. Ta

bude následně vždy přepsána, pokud

je aktuální naměřená hodnota délky

menší resp. větší než stávající mini-

mální resp. maximální hodnota. V řád-

cích naměřených hodnot a se objeví

maximální („max“), minimální („min“) a aktuální naměřená

hodnota.

Pro ukončení měření minima/maxima stiskněte krátce tlačít-

ko měření 7. Novým stiskem tlačítka měření startuje měření

znovu.

Měření minima/maxima lze použít i při měření délky uvnitř ji-

ných měřících funkcí (např. měření plochy). K tomu u přísluš-

ného zjišťování jednotlivých měřených hodnot stiskněte tla-

čítko 13 jednou pro měření minima resp. dvakrát pro měření

maxima. Poté stiskněte tlačítko měření 7 pro zapnutí paprsku

laseru. Pohybujte měřícím přístrojem tak, aby se změřila po-

žadovaná minimální resp. maximální hodnota, a stiskněte tla-

čítko měření 7 pro převzetí minimální resp. maximální hodno-

ty do probíhajícího výpočtu.

U časově zpožděného měření délky a ve vytyčovací funkci nej-

sou měření minima/maxima možná.

Měření minima/maxima se po 5 min automaticky vypne.

Měření plochy

Pro měření plochy stiskněte tolikrát tlačítko 4, až se na disple-

ji objeví ukazatel pro měření plochy .

Následně změřte po sobě délku a šířku jako při měření délky.

Mezi oběma měřeními zůstává paprsek laseru zapnutý.

Po zakončení druhého měření se plo-

cha automaticky vypočítá a zobrazí ve

výsledkovém řádku c. Jednotlivé na-

měřené hodnoty jsou v řádcích namě-

řených hodnot a.

Měření objemu

Pro měření objemu stiskněte tolikrát tlačítko 4, až se na dis-

pleji objeví ukazatel pro měření objemu .

Následně změřte po sobě délku, šířku a výšku jako při měření

délky. Mezi těmito třemi měřeními zůstává paprsek laseru za-

pnutý.

Po zakončení třetího měření se objem

automaticky vypočítá a zobrazí ve

výsledkovém řádku c. Jednotlivé na-

měřené hodnoty jsou v řádcích namě-

řených hodnot a.

Hodnoty přes 999999 m

nelze zob-

razit, na displeji se objeví „ERROR“ a

„––––“. Rozdělte měřený objem na

dílčí měření, jejichž hodnoty vypočítáte odděleně a poté slou-

číte.

Nepřímé měření délky (viz obrázky H–K)

Nepřímé měření délky slouží pro zjištění vzdáleností, které

nejdou změřit přímo, protože průchodu paprsku brání pře-

kážka nebo není k dispozici žádná cílová plocha jako reflektor.

Korektních výsledků se dosáhne pouze tehdy, pokud budou u

příslušného měření přesně dodrženy pravé úhly (Pythagorova

věta).

Dbejte na to, aby vztažný bod měření (např. zadní hrana měří-

cího přístroje) zůstal u všech jednotlivých měření během pro-

cesu měření na přesně stejném místě (výjimka: měření

lichoběžníka).

Mezi jednotlivými měřeními zůstává paprsek laseru zapnutý.

Pro nepřímé měření délky jsou k dispozici čtyři měřící funkce,

pomocí nichž lze pokaždé vyšetřit různé dráhy. Pro výběr mě-

řící funkce stiskněte tolikrát tlačítko změny funkce 3, až se na

displeji zobrazí symbol požadované měřící funkce.

a) Jednoduché měření podle Pythagorovy věty

(viz obr. H)

Stiskněte tolikrát tlačítko změny funkce 3, až se na displeji ob-

jeví ukazatel pro jednoduché měření podle Pythagorovy věty

Změřte jako při měření délky úsečky „1“ a „2“ v tomto pořadí.

Dbejte na to, aby mezi úsečkou „1“ a hledanou úsečkou „E“

byl pravý úhel.

Po zakončení posledního měření se

výsledek hledané úsečky „E“ zobrazí

ve výsledkovém řádku c. Jednotlivé

naměřené hodnoty jsou v řádcích na-

měřených hodnot a.

b) Dvojité měření podle Pythagorovy věty (viz obr. I)

Stiskněte tolikrát tlačítko změny funkce 3, až se na displeji ob-

jeví ukazatel pro dvojité měření podle Pythagorovy věty .

Změřte jako při měření délky úsečky „1“, „2“ a „3“ v tomto

pořadí. Dbejte na to, aby mezi úsečkou „1“ a hledanou úseč-

kou „E“ byl pravý úhel.

Po zakončení posledního měření se

výsledek hledané úsečky „E“ zobrazí

ve výsledkovém řádku c. Jednotlivé

naměřené hodnoty jsou v řádcích na-

měřených hodnot a.

OBJ_BUCH-947-007.book Page 138 Friday, July 8, 2016 10:44 AM

Česky | 139

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

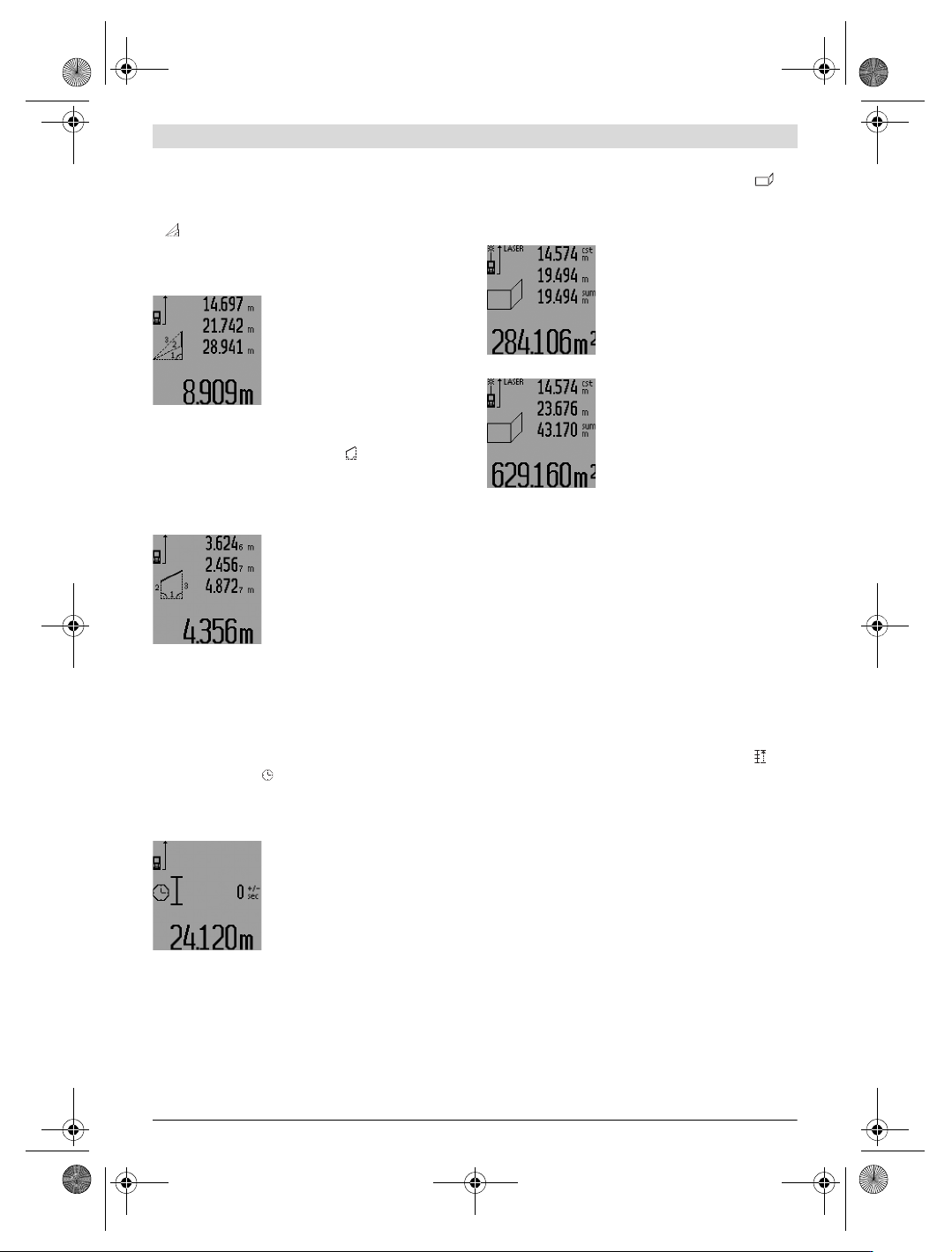

c) Kombinované měření podle Pythagorovy věty

(viz obr. J)

Stiskněte tolikrát tlačítko změny funkce 3, až se na displeji ob-

jeví ukazatel pro kombinované měření podle Pythagorovy vě-

ty .

Změřte jako při měření délky úsečky „1“, „2“ a „3“ v tomto

pořadí. Dbejte na to, aby mezi úsečkou „1“ a hledanou úseč-

kou „E“ byl pravý úhel.

Po zakončení posledního měření se

výsledek hledané úsečky „E“ zobrazí

ve výsledkovém řádku c. Jednotlivé

naměřené hodnoty jsou v řádcích na-

měřených hodnot a.

d) Měření lichoběžníka (viz obr. K)

Stiskněte tolikrát tlačítko změny funkce 3, až se na displeji ob-

jeví ukazatel pro měření lichoběžníka .

Změřte jako při měření délky úsečky „1“, „2“ a „3“ v tomto

pořadí. Dbejte na to, aby měření úsečky „3“ začínalo přesně

na koncovém bodě úsečky „1“ a aby mezi úsečkami „1“ a „2“

a též „1“ a „3“ byl pravý úhel.

Po zakončení posledního měření se

výsledek hledané úsečky „E“ zobrazí

ve výsledkovém řádku c. Jednotlivé

naměřené hodnoty jsou v řádcích na-

měřených hodnot a.

Časově zpožděné měření délky

Časově zpožděné měření délky pomáhá např. při měření na

těžce přístupných místech nebo když se má zamezit pohybům

měřícího přístroje během měření.

Pro časově zpožděné měření délky stiskněte tolikrát tlačítko

změny funkce 3, až se na displeji objeví ukazatel časově zpož-

děného měření délky .

V řádku naměřené hodnoty a se zobrazí časový interval od ini-

cializace až do změření. Časový interval lze stlačením tlačítka

Plus 6 resp. Mínus 12 nastavit mezi 1 s a 60 s.

Poté stiskněte tlačítko měření 7, aby

se zapnul paprsek laseru a zamiřte na

cílový bod. Stiskněte znovu tlačítko

měření 7, aby se spustilo měření. Mě-

ření následuje po zvoleném časovém

intervalu. Naměřená hodnota se zob-

razí ve výsledkovém řádku c.

Sčítání a odčítání výsledků měření a

též měření minima/maxima nejsou při časově zpožděném mě-

ření délky možná.

Měření ploch stěn (viz obr. L)

Měření ploch stěn slouží k tomu, aby se zjistil součet několika

jednotlivých ploch se společnou výškou.

Ve vyobrazeném příkladu má být zjištěna celková plocha ně-

kolika stěn, jež mají stejnou výšku místnosti A, ale různé délky

Pro měření ploch stěn stiskněte tolikrát tlačítko změny funkce

3, až se na displeji objeví ukazatel měření ploch stěn .

Změřte výšku místnosti A jako při měření délky. Naměřená

hodnota („cst“) se zobrazí v horním řádku naměřených hod-

not a. Laser zůstává zapnutý.

Potom změřte délku B

první stěny.

Plocha se automaticky vypočítá a

zobrazí ve výsledkovém řádku c. Na-

měřená hodnota délky je v prostřed-

ním řádku naměřených hodnot a. La-

ser zůstává zapnutý.

Změřte nyní délku B

druhé stěny. V

prostředním řádku naměřených hod-

not a zobrazená dílčí naměřená hod-

nota se připočte k délce B

. Součet

obou délek („sum“, zobrazený v dol-

ním řádku naměřených hodnot a) se

vynásobí uloženou výškou A. Celková

hodnota plochy se zobrazí ve výsled-

kovém řádku c.

Můžete změřit libovolně mnoho dalších délek B

, budou auto-

maticky sečteny a vynásobeny výškou A.

Předpokladem pro správný výpočet ploch je, aby první změ-

řená délka (v příkladu výška místnosti A) byla pro všechny díl-

čí plochy identická.

Pro nové měření ploch stěn s novou výškou místnosti A stisk-

něte třikrát tlačítko 16.

Vytyčovací funkce (viz obr. M)

Vytyčovací funkce slouží pro nanášení pevné úsečky (vytyčo-

vací hodnoty), která může být buď změřena nebo zadána. Po-

máhá např. při vyznačení rozestupů pro mezistěny v suché vý-

stavbě.

Pro vytyčovací funkci stiskněte tolikrát tlačítko změny funkce

3, až se na displeji objeví ukazatel vytyčovací funkce .

Vytyčovací hodnotu lze nastavit následovně:

– Pro zadání známé hodnoty stlačujte tlačítko Plus 6 resp.

tlačítko Mínus 12 tak dlouho, až se požadovaná hodnota

zobrazí v horním řádku naměřených hodnot a. Při dlouhém

stisku na tlačítko Plus 6 resp. na tlačítko Mínus 12 běží

hodnoty nepřetržitě dál. Laser se ještě nezapne.

– Pro změření vytyčovací hodnoty stiskněte tlačítko měření

7 jednou krátce pro zamíření a znovu krátce pro změření.

Poté zůstane laser zapnutý.

–Naměřenou nebo zadanou vytyčovací hodnotu lze stlačo-

váním tlačítka Plus 6 resp. tlačítka Mínus 12 zkorigovat.

Po stanovení vytyčovací hodnoty stlačte dlouze tlačítko měře-

ní 7, aby se s měřením začalo.

Nyní kvůli vytyčení pohybujte měřícím přístrojem v požadova-

ném směru. Ve výsledkovém řádku c se průběžně zobrazuje

aktuální naměřená hodnota celkové měřené dráhy. V horním

řádku naměřených hodnot a je i nadále zvolená vytyčovací

hodnota.

V prostředním a dolním řádku naměřených hodnot a je koefi-

cient („x“), kolikrát je vytyčovací hodnota obsažena v celkové

OBJ_BUCH-947-007.book Page 139 Friday, July 8, 2016 10:44 AM
