Қaзақша | 185 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) Н егізгі ж аз ы қт ы қт ы та ң дау ү шін 8 т ү й м есін дис п лейде керекті негізгі ж аз ы қт ы қ к ө рсетлігенше б ас ыңы з. Ө лшеу қ ұ рал ы н ың ә р б ір қос ы…
184 | Қaзақша
1 609 92A 1YW | (8.7.16) Bosch Power Tools
1,2 вольттық аккумулятормен 1,5 вольттық батареяларға
салыстырғанда кемірек өлшеулерді орындау мүмкін.
Батарея бөлімін 22 ашу үшін ысырмасын 23 күйіне бұрап
батарея бөлімін тартып шағарыңыз.
Батарея немесе аккумуляторларды салғанда полюстері
батарея бөліміндегі суретке сай ретте дұр
ыс тұрғанына
көз жеткізіңіз.
Батарея белгісі алдымен дисплейде пайда болғаннан
соң кемінде 100 бөлек өлшемдерді орындауға болады.
Ұзақтық өлшеу функциясы өшірілген.
Егер батарея белігісі жыпылықтаса батареяларды
немесе аккумуляторды алмастырыңыз. Өлшеулерді
орындау
мүмкін емес.
Барлық батареялар немесе аккумуляторларды бірдей
алмастырыңыз. Тек бір өңдірушінің және қуаты бірдей
батареялар немесе аккумуляторларды пайдаланыңыз.
Ұзақ уақыт пайдаланбасаңыз, батареяны немесе
аккумуляторларды өлшеу құралынан алып
қойыңыз. Ұзақ уақыт жатқан батареялар немесе
аккумуляторлар тот басуы
және зарядын жоғалтуы
мүмкін.
Пайдалану
Пайдалануға ендіру
Өлшеу құралын сыздан және тікелей күн
сәулелерінен сақтаңыз.
Өлшеу құралына айрықша температура немесе
температура тербелулері әсер етпеуі тиіс. Оны
мысалы автокөлікте ұзақ уақыт қалдырмаңыз. Үлкен
температуралық ауытқулары жағдайында алдымен
өлшеу құралының температурасын дұрыс
пайдаланыңыз.
Өлшеу құралын қатты соққыдан немесе құлаудан
сақтаңыз. Сыртқы күшті әсерлерден кейін өлшеу
құралының жұмысын жалғастырудан алдын әрдайым
дәлдік тексеруін орындау керек (“Өлшеу құралының
дәлдігін тексеру”, 190 бетін қараңыз).
Қосу/өшіру
Қосулы зарядтау құралын бақылаусыз
қалдырмаңыз және өлшеу құралын пайдаланудан
соң ө
шіріңіз. Лазер сәулесімен адамдардың көзін
шағылыстыру мүмкін.
Өлшеу құралын қосу үшін төмендегі мүмкіндіктер бар:
–Қосу-өшіру түймесіне 16 басыңыз: өлшеу құралы
қосылып ұзындық өлшеу функциясында болады. Лазер
қосылмайды.
– Өлшеу түймесіне қ
ысқа басыңыз 7: өлшеу құралы мен
лазер қосылады. Өлшеу құралы ұзындық өлшеу
функциясында тұрады.
– Өлшеу түймесіне ұзақ басыңыз 7: өлшеу құралы мен
лазер қосылады. Өлшеу құралы үздіксіз өлшеу
функциясында тұрады.
Лазер сәулесін адам
дарға немесе жануарларға
бағыттамаңыз және тіпті алыстан болсын жарық
сәулесіне өзіңіз қарамаңыз.
Өлшеу құралын өшіру үшін қосу-өшіру түймесіне 16 ұзақ
уақыт басыңыз.
Егер шам. 5 мин соң өлшеу құралында ешбір түйме
басылмаса, өлшеу құралы батере
я зарядын сақтау үшін
автоматты өшеді.
Автоматты өшуде сақталған көлемдердің барлығы
сақталады.
Өлшеу әдісі
Қосудан соң өлшеу құралы әрдайым ұзындық өлшеу
функциясында немесе үздіксіз өлшеу функциясында
тұрады. Басқа өлшеу функцияларын функциял
ық пернені
басып реттеуге болады (“Өлшеу функциялары”, 185 бетін
қараңыз).
Өлшеудің негізгі жазықтығы қосудан соң өлшеу
құралының артқы қыры таңдалады. Негізгі жазықтық 8
түймесін басып негізгі түймені өзгерту мүмкін (“Негізгі
жазықтықты таңдау (A мен–E суреттерін қараңыз)”, 184
бетін қара
ңыз).
Өлшеу функциясы мен негізгі жазықтық таңдалғаннан соң
қалған қадамдар өлшеу 7 пернесін басу арқылы
орындалады.
Өлшеу құралын таңдалған негізгі жазықтықпен керекті
өлшеу сызығына (мысалы, қабырғаға) қойыңыз.
Лазер сәулесін қосудан соң өлшеу 7 түймесін қысқа
басыңы
з.
Лазер сәулесін адамдарға немесе жануарларға
бағыттамаңыз және тіпті алыстан болсын жарық
сәулесіне өзіңіз қарамаңыз.
Лазер сәулесімен өлшенетін аймақты белгілеңіз. Өлшеуді
бастау үшін өлшеу түймесіне 7 қайта қысқа басыңыз.
Қосулы үздіксіз лазер сәулесі жағдайында өлшеу өлшеу 7
түймесін алғашқы рет басқанда басталады. Үздіксіз өлшеу
функциясында өлшеу функция қосылғаннан соң
басталады.
Өлшеу көлемі әдетте 0,5 сек пен ең ұзағы 4сек ішінде
пайда болады. Өлшеу ұзақтығы қашықтықтан, жарықтық
жағдайы мен нысандық аймақтың қайтару қасиеттеріне
байланысты.
Өлшеу аяқталуы сигналдық дыбыс арқылы
көрсетіледі. Өлшеуді аяқтағаннан соң лазер сәулесі
автоматты ретте өшеді.
Нысанаға алудан соң шам. 20 сек өлшеу орындалмаса,
лазер сәулесі батареялар зарядын сақтау үшін автоматты
өшеді.
Негізгі жазықтықты таңдау (A мен–E суреттерін
қараңыз)
Өлшеу үшін төрт түрлі негізгі жазықтықтард
ың арасынан
таңдау мүмкін:
– өлшеу құралының артқы шеті немесе жанға
қайырылған тіреуіш штифттің 18 алғы шеті (мысалы,
сыртқы бұрыштарда қойғанда),
– артқа қайырылған тіреуіш штифттің ұшы 18 (мысалы
бұрыштардан өлшеуде),
– өлшеу құралының алғы қыры (мысалы
үстел қырынан
өлшеуде),
– бұранда 21 (мысалы штативпен өлшеуде).
OBJ_BUCH-947-007.book Page 184 Friday, July 8, 2016 10:44 AM
Қaзақша | 185
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Негізгі жазықтықты таңдау үшін 8 түймесін дисплейде
керекті негізгі жазықтық көрсетлігенше басыңыз. Өлшеу
құралының әрбір қосылуында өлшеу құралының артқы
қыры негізгі жазықтық ретінде алдынан реттелген болады.
Орындалған өлшеулерде негізгі жазықтығын өзгертуге
болмайды (
мысалы өлшеу көлемдері тізімінде өлшеу
көлемдерін көрсеткенде).
Үздіксіз лазер сәулесі
Керек болғанда өлшеу құралын үздіксіз лазер сәулесіне
өткізу мүмкін. Ол үшін үздіксіз лазер сәулесінің пернесін 2
басыңыз. Дисплейде “LASER” көрсеткіші үздіксіз жанады.
Лазер сәулесін адамдарға немесе жануарларға
бағыттам
аңыз және тіпті алыстан болсын жарық
сәулесіне өзіңіз қарамаңыз.
Лазер сәулесі осы параметрде өлшеулер арасында да
қосулы болып қалады, өлшеу үшін өлшеу түймесін 7 бір
рет қысқа басу керек.
Үздіксіз лазер сәулесін өшіру үшін 2 пернесін қайта
басыңыз немесе өлшеу құралын өшіріңіз.
Өлшеу кезінде үздіксіз лазер сә
улесі өшірілсе, өлшеу
автоматты аяқталады.
Дисплей жарығы
Дисплей жарығын қосу мен өшіру үшін 11 пернесін
басыңыз. Дисплей жарықтығын қосқаннан соң 10 сек
перне қозғалмаса, ол батареялар зарядын үнемдеу үшін
өшеді.

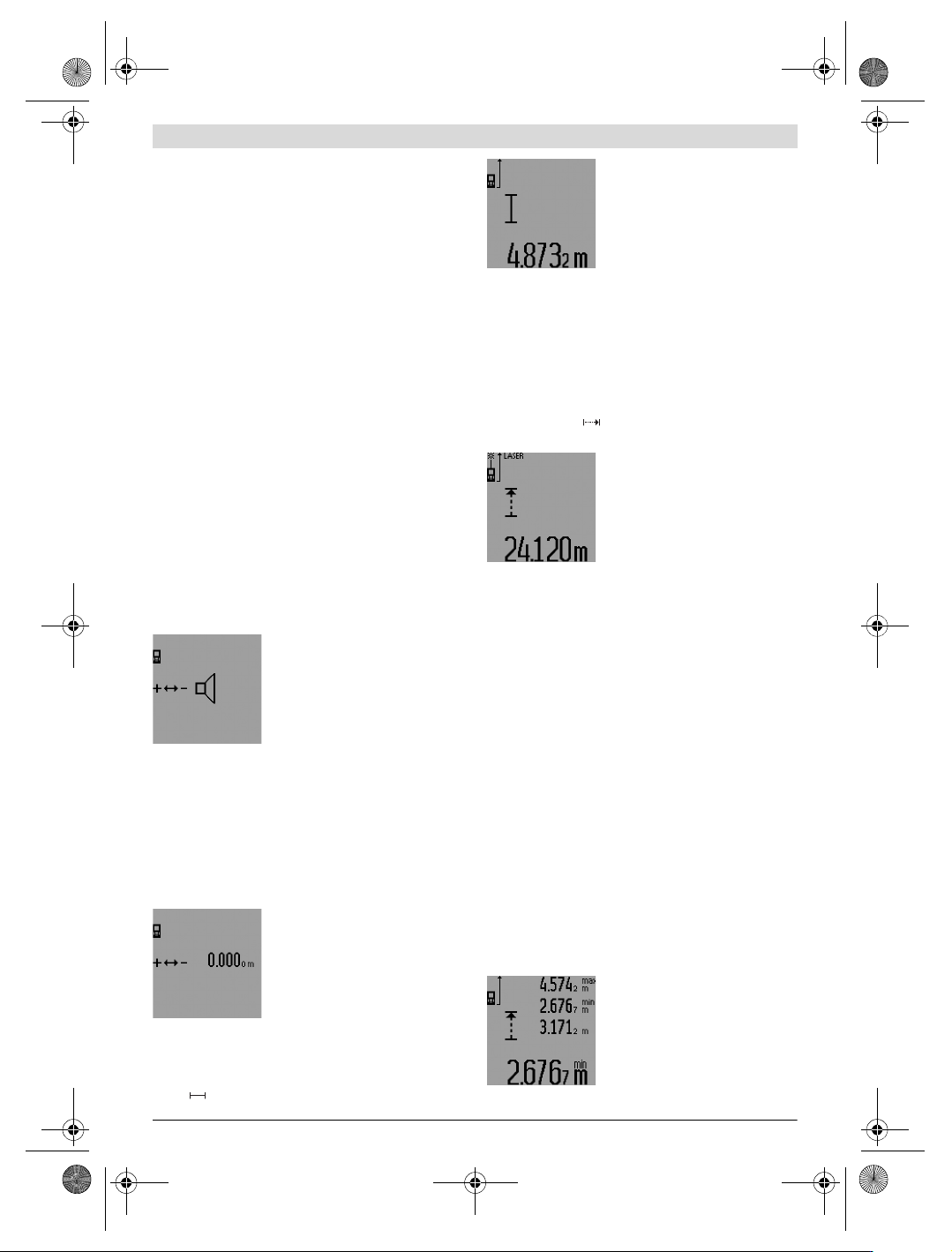

Сигналдық дыбыс
Сигналдық дыбысты қосу және
өшіру үшін функцияны ауыстыру
п
ернесін 3 дисплейде дыбыс
параметрінің көрсеткіші пайда
болады. Плюс пернесін 6 немесе
минус пернесін 12 басып керекті
параметрді таңдаңыз.
Таңдалған дыбыс параметрі өлшеу құралы өшіп
қосылғанда сақталады.
Өлшеу бірлігін алмастыру
Өлшеу мәндерін көрсету үшін өлшем б
ірлігін ауыстыру
мүмкін.
Төмендегі өлшем бірліктерін таңдау мүмкін:
– Ұзындықты өлшеу: м, см, мм,
– Ауданды өлшеу: м
2
,
– Көлемін өлшеу: м
3
.
Өлшеу құралын ауыстыру үшін
функцияны ауыстыру пернесін 3
дисплейде өлшеу бірлігінің
көрсеткіші пайда болғанша баса
беріңіз. Плюс пернесін 6 немесе
минус пернесін 12 басып керекті
өлшем бірлігін таңдаңыз.
Өлшеу функциялары
Жай ұзындықты өлшеу
Ұзындықты өлшеу үшін 4 пернесін дисплейде ұзындықты
өлшеу көрсеткіші пайда болғанша баса беріңіз.
Көздеу және өлшеу үшін өлшеу
пернесін 7 қысқа бір рет басыңыз.
Өлшеу көлемі нәтижелер
жолағында c көрсетіледі.
Бірнеше ұзындық өлшеулерде
соңғы
өлшеулер нәтижелері
өлшеулер көлемі жолағында a
көрсетіледі.
Үздіксіз өлшеу
Үздіксіз өлшеуде өлшеу құралын нысанға жылжытуға
болады, онда өлшеу көлемі шам. әр 0,5 секунд сайын
жаңарады. Мысалы, қабырғадан керекті қашықтыққа
өтуіңіз мүмкін, қашықтықты әрдайым кө
руге болады.
Үздіксіз өлшеу үшін алдымен ұзындықты өлшеу
функциясын таңдап өлшеу пернесін 7 дисплейде үздіксіз
өлшеу көрсеткіші пайда болғанша баса беріңіз. Лазер
қосылып, өлшеу бірден басталады.
Ағымдық өлшеу көлемі нәтижелер
жолағында көрсетіледі c
аккумулятор
мен нивелирлеу
ескеруінің жыпылықтауы арқылы
көрсетіледі.
Үздіксіз өлшеуді аяқтау үшін өлшеу
пернесін 7 қысқа басыңыз. Соңғы
өлшеу мәні нәтижелер жолағында c
көрсетіледі. Өлшеу пернесін 7 ұзақ басу үздіксіз өлшеуді
қайта бастайды.
Үздіксіз өлшеу 5 мин соң автоматты өшеді. Соңғы өлшеу
көлемі нәти
желер жолағында c көрсетіледі.
Минималды/максималды өлшеу (F–G суреттерін
қараңыз)
Минималды өлшеу тұрақты негізгі нүктеден ең қысқа
қашықты өлшеуге қызмет етеді. Ол тік және көлденең
қашықтықтарды өлшеуге көмектеседі.
Минималды өлшеу тұрақты негізгі нүктеден ең ұзақ
қашықты өлшеуге қызмет етеді.
Ол диагоналды
қашықтықтарды өлшеуге көмектеседі.
Жай минималды/максималды өлшеу үшін алдымен
ұзындықты өлшеу функциясын таңдап, 13 пернесін
басыңыз. Нәтижелер жолағында c минималды өлшеу үшін
“мин” көрсетіледі. Максималды өлшеулер үшін 13
пернесін н
әтижелер жолағында “макс” көрсетілетін етіп
қайта басыңыз. Сосын өлшеу пернесін 7 басыңыз. Лазер
қосылып, өлшеу басталады.
Лазерді керекті нысаннан әрі-бері өткізіп (мысалы
диагоналдарды анықтағанда бөлме бұрышы), өлшеудің
негізгі нүктесі (мысалы, тіреуіш штифттің 18 ұшы)
ә
рдайым бір қалыпта қалуы керек.
Нәтижелер жолағында c (таңдалған
функцияға байланысты)
минималды немесе максималды
өлшеу мәні көрсетіледі. Ағымдық
ұзындық мәні алдыңғы минималды
немесе максималды көлемнен кіші
немесе көп болғанда ол қайта
жазылады.
Өлшеу мәні
OBJ_BUCH-947-007.book Page 185 Friday, July 8, 2016 10:44 AM
186 | Қaзақша
1 609 92A 1YW | (8.7.16) Bosch Power Tools
жолақтарында a максималды (“макс”), минималды
(“мин”) және ағымдық өлшеу мәні пайда болады.
Максималды/минималды өлшеуді аяқтау үшін өлшеу
пернесін 7 қысқа басыңыз. Өлшеу пернесін қайта басу
өлшеуді қайта бастайды.
Минималды/максималды өлшеуді басқа өлшеу
функцияларын ішіндегі ұзындық өлшеулерде де (мысалы
ауданын өлшеу) пайдалануға болады. Ол үшін мәндерді
өлшеген кезде 13 пернесін бір рет минималды өлшеу, ал
екі рет максималды өлшеу үшін басыңыз. Сосын өлшеу
пернесін 7 лазер сәулесін қосу үшін басыңыз. Өлшеу
құралын керекті минималды және макси
малды мән
өлшенетіндей етіп жылжытып, өлшеу пернесін 7
минималды немесе максималды мәнді ағымдық есепке
алу үшін басыңыз.
Кідірілетін ұзындықты өлшеуде және белгілеу
функциясында ешқандай минималды және максималды
өлшеулер мүмкін болмайды.
Минималды
/максималды өлшеулер 5 мин соң автоматты
өшеді.

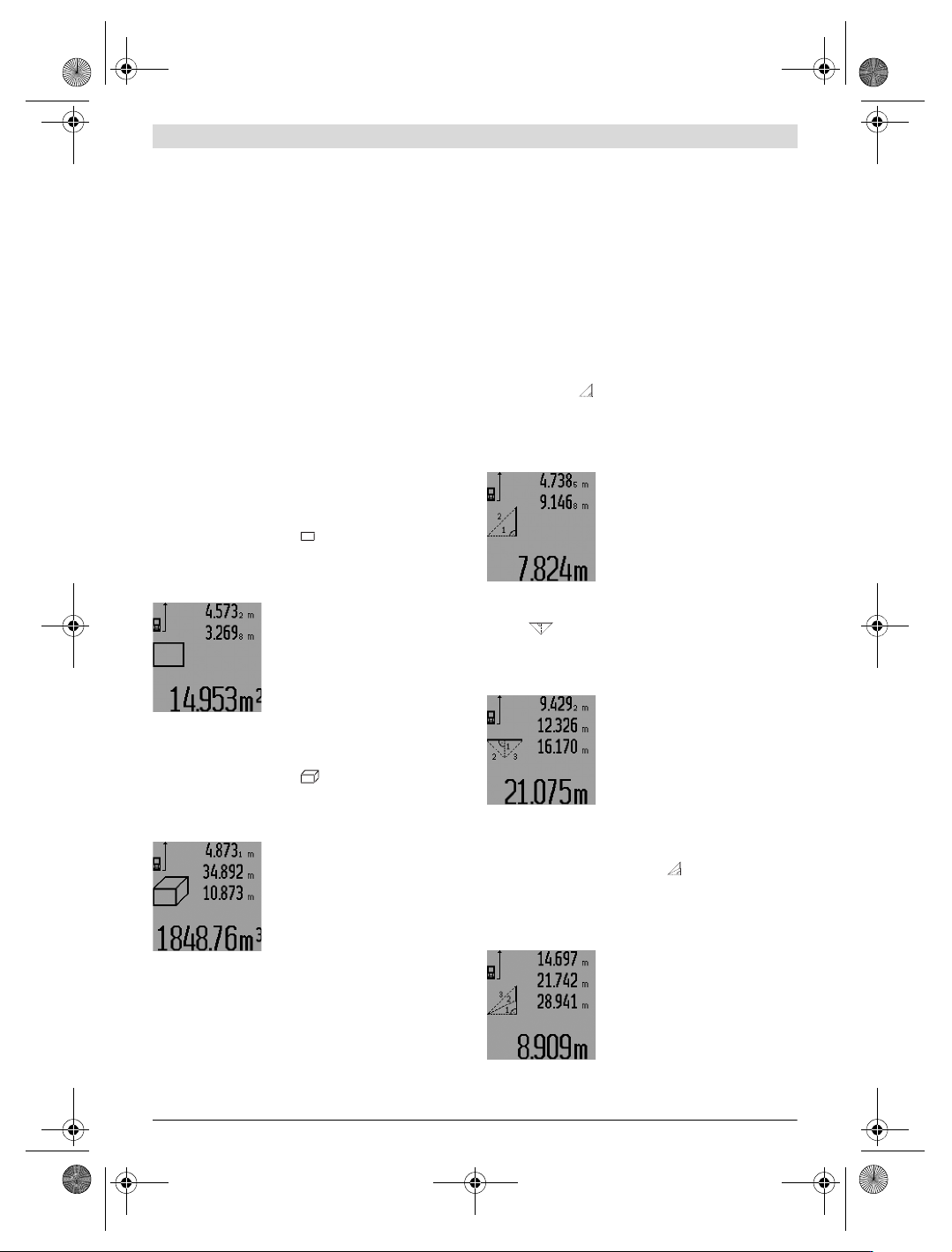

Ауданды өлшеу
Ауданды өлшеу үшін 4 түймесін дисплейде ауданды өлшеу
көрсеткіші пайда болғанша басыңыз.
Сосын ұзындық пен енін дәйекті түрде ұзындықты
өлшегендей өлшеңіз. Екі өлшеулер арасында лазер
сәулесі қосулы болып қалады
.
Екінші өлшеу аяқталғаннан соң
аудан автоматты ретте есептеліп
нәтижелер жолағында c
көрсетіледі. Өлшеу көлемдері
өлшеу көлемі жолақтарында
көрсетіледі a.
Көлемді өлшеу
Көлемді өлшеу үшін 4 түймесін дисплейде көлемді өлшеу
көрсеткіші пайда болғанша басыңыз.
Сосы
н ұзындығын, енін және биіктігін дәйекті түрде
ұзындықты өлшегендей өлшеңіз. Үш өлшеулер арасында
лазер сәулесі қосулы болып қалады.
Үшінші өлшеуді орындағаннан соң
көлем мәні автоматты есептеледі
және нәтиже жолында c
көрсетіледі. Өлшеу көлемдері
өлшеу көлемі жолақтарында
к
өрсетіледі a.
999999 м
3
үлкен мәндер
көрсетілмейді, дисплейде
“ERROR” мен“––––” пайда болады. Өлшенетін көлемді
бөлек өлшеулерге бөліп көлемдерін жеке есептеп сосын
қосыңыз.
Жанама ұзындықты өлшеу (H–К суреттерін қараңыз)
Жанама ұзындықты өлшеу сәуле жолында кедергі тұруы
немесе нысандық айм
ақ қайтаратын жер ретінде
қолжетімді болмауы себебінен тікелей өлшенбейтін
қашықтықтарды өлшеуге қызмет етеді. Дұрыс нәтижелер
тек өлшеуге талап етілетін тік бұрыш дәл сақталғанда
жетілуі мүмкін (Пифагор теоремасы).
Өлшеу негізгі нүктесі (мысалы, өлшеу құралының артқы
қыры) барлық өлшеулердегідей өлшеу
әдісінде бір жайда
болады (ерекшелік: трапециялық өлшеу).
Өлшеулер арасында лазер сәулесі қосулы болып қалады.
Жанама ұзындықты өлшеу үшін үш өлшеу функциясы бар,
олар арқылы түрлі қашықтықтарды өлшеу мүмкін. Өлшеу
функциясын таңдау үшін функцияны ауыстыру пернесіне
3 керекті өлшеу функциясының белгісі дисплейде
көрсетілгенше баса беріңіз.
a) Бірлік Пифагор өлшемі (H суретін қараңыз)
Функцияны ауыстыру пернесін 3 дисплейде бірлік
Пифагор өлшемі көрсеткіші пайда болғанша баса
беріңіз.
Ұзындықты өлшегенде “1” мен “2” қашықты
қтарын осы
дәйекте өлшеңіз. “1” қашықтығы мен ізделген “E”
қашықтығының арасында тік бұрыш болуын ескеріңіз.
Соңғы өлшеуді аяқтағаннан соң
керекті “Е” қашықтығын өлшеу
нәтижесі нәтижелер жолағында c
көрсетіледі. Бөлек өлшемдер
өлшем мәні жолақтарында a тұр.
b) Қос Пифагор өлшемі (I суретін қараңыз)
Функцияны ауыстыру пернесін 3 дисплейде қос Пифагор
өлшемі көрсеткіші пайда болғанша баса беріңіз.
Ұзындықты өлшегенде “1”, “2” және “3” қашықтықтарын
осы дәйекте өлшеңіз. “1” қашықтығы мен ізделген “E”
қашықтығын
ың арасында тік бұрыш болуын ескеріңіз.
Соңғы өлшеуді аяқтағаннан соң
керекті “Е” қашықтығын өлшеу
нәтижесі нәтижелер жолағында c
көрсетіледі. Бөлек өлшемдер
өлшем мәні жолақтарында a тұр.
c) Комбинацияланған Пифагор өлшемі (J суретін
қараңыз)
Функцияны ауыст
ыру пернесін 3 дисплейде
комбинациялық Пифагор өлшемі көрсеткіші пайда
болғанша баса беріңіз.
Ұзындықты өлшегенде “1”, “2” және “3” қашықтықтарын
осы дәйекте өлшеңіз. “1” қашықтығы мен ізделген “E”
қашықтығының арасында тік бұрыш болуын ескеріңіз.
Соңғы
өлшеуді аяқтағаннан соң
керекті “Е” қашықтығын өлшеу
нәтижесі нәтижелер жолағында c
көрсетіледі. Бөлек өлшемдер
өлшем мәні жолақтарында a тұр.
1
2
1
32
1
3
2
OBJ_BUCH-947-007.book Page 186 Friday, July 8, 2016 10:44 AM
