Polski | 129

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

W pasku wyniku c wyświetlona zosta-

nie (w zależności od dokonanego

uprzednio wyboru) minimalna

względnie maksymalna wartość. War-

tość ta zastępowana będzie nową za-

wsze wtedy, gdy aktualna wartość po-

miaru będzie mniejsza lub większa niż

dotychczasowa wartość minimalna

lub maksymalna. W paskach wartości pomiarowych a wy-

świetlona zostanie wartość maksymalna (»max«), minimalna

(»min«) i aktualna wartość pomiarowa.

Aby zakończyć pomiar minimum/maksimum należy krótko na-

cisnąć na przycisk pomiaru 7. Ponowne naciśnięcie przycisku

pomiaru uruchomi funkcję pomiaru na nowo.

Pomiar minimum/maksimum może być wykorzystywany tak-

że podczas pomiarów odległości wchodzących w skład in-

nych funkcji pomiarowych (np. pomiaru powierzchni). W tym

celu należy – po ustaleniu pojedynczych wartości

pomiarowych – jednokrotnie wcisnąć przycisk 13 dla pomia-

ru minimum względnie dwukrotnie dla pomiaru maksimum.

Aby włączyć wiązkę lasera należy nacisnąć przycisk pomiaru

7. Urządzenie pomiarowe należy przesuwać w taki sposób, by

pożądana wartość minimum względnie maksimum została po-

mierzona, a następnie należy wcisnąć przycisk pomiaru 7,

aby przejąć wartość minimum względnie maksimum do aktu-

alnie dokonywanego obliczenia.

W przypadku pomiaru odległości przesuniętego w czasie i

podczas funkcji tyczenia nie są możliwe pomiary mini-

mum/maksimum.

Funkcja pomiaru minimum/maksimum wyłącza się samo-

czynnie po 5 min.

Pomiar powierzchni

Aby dokonać pomiaru powierzchni należy dotąd naciskać

przycisk 4, dopóki na wyświetlaczu nie ukaże się wskaźnik po-

miaru powierzchni .

Należy kolejno zmierzyć długość i szerokość, jak w przypadku

pomiaru odległości. Między oboma pomiarami wiązka lasera

jest nieprzerwanie emitowana.

Po zakończeniu drugiego pomiaru,

powierzchnia obliczana jest automa-

tycznie i wyświetlana w pasku wyniku

c. Wartości poszczególnych pomia-

rów wyświetlane są w paskach warto-

ści pomiarowych a.

Pomiar objętości (kubatury)

Aby dokonać pomiaru kubatury, należy dotąd naciskać przy-

cisk 4, dopóki na wyświetlaczu nie ukaże się wskaźnik pomia-

ru kubatury .

Następnie należy zmierzyć długość, szerokość i wysokość,

tak jak w przypadku pomiaru odległości. Między wszystkimi

trzema pomiarami wiązka lasera jest nieprzerwanie emitowa-

na.

Po zakończeniu drugiego pomiaru,

kubatura obliczana jest automatycz-

nie i wyświetlana w pasku wyniku c.

Wartości poszczególnych pomiarów

wyświetlane są w paskach wartości

pomiarowych a.

Wartości przekraczających

999999 m

nie da się wyświetlić –

na wyświetlaczu ukazują się komunikaty: »ERROR« i

»––––«. Objętość, która ma zostać pomierzona należy roz-

łożyć na kilka pomiarów pojedynczych. Każdą z wartości nale-

ży wyliczyć oddzielnie, a następnie zsumować.

Pośredni pomiar odległości (zob. rys. H–K)

Pośredni pomiar odległości służy do pomiaru odległości, w

sytuacjach, kiedy nie są możliwe pomiary bezpośrednie, po-

nieważ bieg promienia zakłócony jest przez jakąś przeszkodę,

lub ponieważ do dyspozycji nie mamy żadnej płaszczyzny mo-

gącej odbić refleks świetlny. Prawidłowe wyniki mogą zostać

tylko wtedy osiągnięte, gdy wymagane przy danym pomiarze

kąty prosty zostaną dokładnie zachowane (twierdzenie Pita-

gorasa).

Należy zwrócić uwagę na to, by punkt odniesienia dla danego

pomiaru (np. tylna krawędź urządzenia pomiarowego) przy

wszystkich pomiarach wchodzących w skład danego procesu

pomiarowego zawsze znajdował się w dokładnie tym samym

miejscu (wyjątek: pomiar trapezowy).

Pomiędzy poszczególnymi pomiarami wiązka lasera pozosta-

nie włączona.

Dla pośredniego pomiaru odległości do dyspozycji stoją czte-

ry funkcje pomiaru, za pomocą których wyznaczyć można od-

cinki o różnej długości. Aby wybrać jedną z funkcji pomiaro-

wych należy wciskać przycisk 3 tak długo, aż na wyświetlaczu

pojawi się symbol pożądanej funkcji pomiarowej.

a) Pojedynczy pomiar Pitagorasa (zob.rys.H)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik pojedynczego pomiaru Pitagorasa .

Zmierzyć, jak w przypadku pomiaru odległości odcinki »1« i

»2« (w tej kolejności). Należy przy tym zwrócić uwagę, by od-

cinek »1« i mierzony odcinek »E« tworzyły kąt prosty.

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

b) Podwójny pomiar Pitagorasa (zob.rys.I)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik podwójnego pomiaru Pitagorasa .

Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1«,

»2« i »3« (w tej kolejności). Należy przy tym zwrócić uwagę,

by odcinek »1« i mierzony odcinek »E« tworzyły kąt prosty.

OBJ_BUCH-947-007.book Page 129 Friday, July 8, 2016 10:44 AM

130 | Polski

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

c) Łączony pomiar Pitagorasa (zob. rys. J)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik łączonego pomiaru Pitagorasa .

Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1«,

»2« i »3« (w tej kolejności). Należy przy tym zwrócić uwagę,

by odcinek »1« i mierzony odcinek »E« tworzyły kąt prosty.

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

d) Pomiar trapezowy (zob. rys. K)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik pomiaru trapezowego .

Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1«,

»2« i »3« (w tej kolejności). Należy przy tym zwrócić uwagę,

by pomiar odcinka »3« rozpoczynał się dokładnie w punkcie

końcowym odcinka »1« i by odcinki »1« i »2« jak również »1«

i »3« tworzyły idealny kąt prosty.

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

Przesunięty w czasie pomiar odległości

Przesunięty w czasie pomiar odległości przewidziany został

np. do pomiarów w trudnodostępnym miejscach lub do po-

miarów w sytuacjach, gdy konieczne jest uniknięcie porusze-

nia urządzenia pomiarowego podczas pomiaru.

Aby dokonać przesuniętego w czasie pomiaru odległości nale-

ży dotąd naciskać przycisk 3, dopóki na wyświetlaczu nie uka-

że się wskaźnik przesuniętego w czasie pomiaru odległości .

W pasku wartości pomiarowych a wyświetlony zostanie czas,

który upłynął od momentu rozpoczęcia aż do chwili dokona-

nia pomiaru. Czas ten można ustawić między 1 sek. i 60 sek.,

naciskając przycisk plus 6 lub minus 12.

Aby włączyć wiązkę lasera

i namierzyć cel, należy wcisnąć przy-

cisk pomiaru 7. Aby rozpocząć po-

miar, należy ponownie wcisnąć przy-

cisk 7. Pomiar rozpocznie się po

uprzednio ustawionym czasie. War-

tość pomiarowa zostanie wyświetlo-

na w pasku wyniku c

Dodawanie i odejmowanie wyników jak również pomiar mini-

mum i maksimum są podczas pomiaru przesuniętego w czasie

niemożliwe.

Pomiar powierzchni ścian (zob. rys. L)

Pomiar powierzchni ścian służy do wyznaczania sumy kilku

pojedynczych płaszczyzn, posiadających jedną wspólną wy-

sokość.

W odzwierciedlonym przykładzie określona ma zostać wspól-

na powierzchnia kilku ścian, o tej samej wysokości (wysokość

pomieszczenia) A, lecz różnych długościach B.

Aby dokonać pomiaru powierzchni ścian, należy dotąd naci-

skać przycisk 3, dopóki na wyświetlaczu nie ukaże się wskaź-

nik pomiaru powierzchni ścian .

Zmierzyć wysokość pomieszczenia A, postępując jak w przy-

padku prostego pomiaru odległości. Wartość pomiarowa

(»cst«) wyświetlona zostanie w górnym pasku wartości po-

miarowych a. Laser pozostanie włączony.

Następnie należy zmierzyć długość

pierwszej ściany. Powierzchnia

ściany zostanie automatycznie wyli-

czona i ukazana w pasku wyniku c.

Wartość odległości wyświetlana jest

w środkowym pasku wartości pomia-

rowych a. Laser pozostanie włączo-

ny.

Następnie należy zmierzyć długość

drugiej ściany. Wyświetlona w

środkowym pasku a wartość pojedyn-

czego pomiaru dodawana jest do dłu-

gości B

. Suma obu długości (»sum«,

wyświetlona w górnym pasku a) mno-

żona jest przez zapamiętaną wyso-

kość A. Całkowita wartość pomiaru

powierzchni zostanie wyświetlona w pasku wyniku c.

Możliwy jest pomiar dowolnej ilości odcinków (długości) B

które następnie zostaną automatycznie sumowane i prze-

mnożone przez wysokość A.

Warunkiem prawidłowych wyników pomiaru powierzchni jest

to, by pierwsza pomierzona długość (w naszym przykładzie

wysokość pomieszczenia A) była identyczna dla wszystkich

powierzchni cząstkowych.

Aby dokonać nowego pomiaru powierzchni ściany (z nową

wysokością pomieszczenia) A należy trzykrotnie wcisnąć

przycisk 16.

Funkcja tyczenia (zob.rys.M)

Funkcja tyczenia służy do tyczenia danego odcinka (wartość

tyczenia), którego długość może zostać albo pomierzona, al-

bo podana. Pomaga ona np. przy zaznaczaniu odległości mię-

OBJ_BUCH-947-007.book Page 130 Friday, July 8, 2016 10:44 AM

Polski | 131

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

dzy ściankami działowymi w konstrukcjach prefabrykowa-

nych.

Aby wybrać funkcję tyczenia, należy dotąd naciskać przycisk

3, dopóki na wyświetlaczu nie ukaże się wskaźnik funkcji ty-

czenia .

Wartość tyczenia można ustawić w następujący sposób:

– Aby wpisać znajomą wartość, należy wciskać przycisk plus

6 lub minus 12 tak długo, aż w górnym pasku a wyświetlo-

na zostanie pożądana wartość. Dłuższe wciśnięcie przy-

cisku plus 6 lub minus 12 powoduje szybszy przebieg war-

tości. Laser nie jest włączony.

– Aby pomierzyć wartość tyczoną, należy raz krótko wcisnąć

przycisk pomiaru 7, co spowoduje namierzenia, a następ-

nie ponownie krótko, by rozpocząć pomiar. Od tego mo-

mentu wiązka lasera pozostanie włączona.

– Pomierzoną lub podaną wartość tyczoną można skorygo-

wać naciskając przycisk plus 6 lub minus 12.

Po ustaleniu wartości tyczenia należy długo nacisnąć na przy-

cisk pomiaru 7, co spowoduje rozpoczęcie pomiaru.

W celu tyczenia należy przesunąć urządzenie pomiarowe w

pożądanym kierunku. W pasku wyniku c wyświetlana będzie

stale aktualna wartość pomiarowa całego mierzonego odcin-

ka. W górnym pasku wartości pomiarowej a wyświetlana bę-

dzie nadal wartość tyczenia.

W środkowym i dolnym pasku a znajduje się współczynnik

(»x«), ukazujący ile razy wartość tyczenia zawarta jest w cał-

kowitym odcinku i różnica (»dif«) między wielokrotnością

wartości tyczenia i całkowitym odcinkiem.

Jeżeli odcinek całkowity jest nieco krótszy niż wielokrotność,

wyświetlana jest wartość negatywna i następna możliwa wie-

lokrotność wartości tyczenia.

Poruszać urządzeniem pomiarowym tak długo, aż w środko-

wym pasku wartości pomiarowej a wyświetli się pożądana

wielokrotność wartości tyczenia, a różnica, wyświetlona w

dolnym pasku wartości pomiarowej wyniesie a »0,0 m«. Wte-

dy należy wytyczyć punkt odniesienia pomiaru.

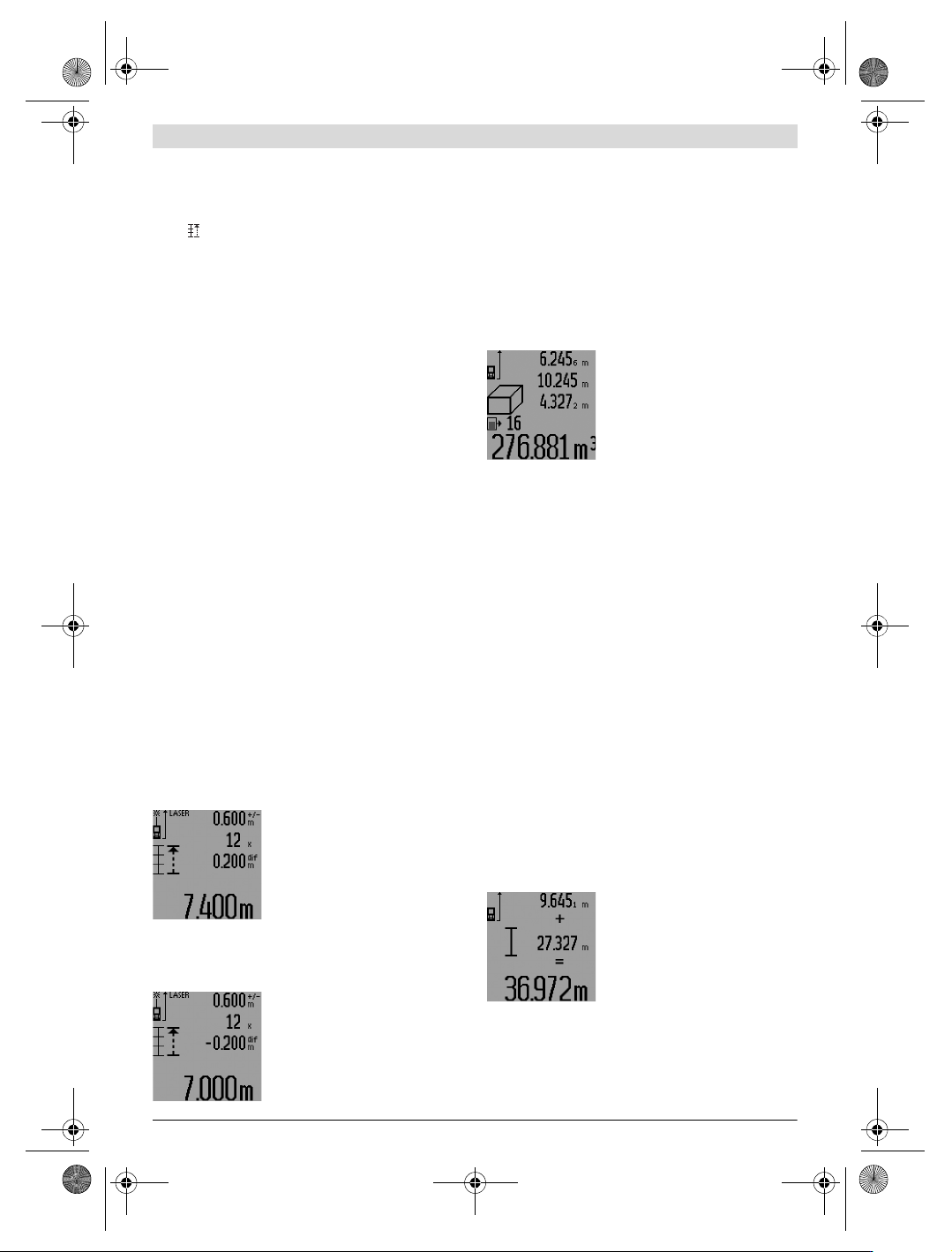

Na przykład:

a) Pozytywna różnica:

7,4 m = (12 x 0,6m) + 0,2 m

W całkowitym odcinku wynoszącym

7,4 m wartość tyczenia 0,6 m jest za-

warta 12 razy. Oprócz tego odcinek

całkowity zawiera jeszcze resztę wy-

noszącą 0,2 m. Należy więc skrócić

odstęp między urządzeniem pomiaro-

wym a punktem wyjścia o różnicę wy-

noszącą 0,2 m, a następnie wytyczyć

długość.

b) Negatywna różnica:

7,0 m = (12 x 0,6 m) – 0,2 m

W całkowitym odcinku wynoszącym

7,0 m brak 0,2 m, aby osiągnąć war-

tość tyczenia 0,6 m zawartą 12 razy.

Należy więc zwiększyć odstęp między

urządzeniem pomiarowym a punktem

wyjścia o 0,2 m, a następnie wyty-

czyć długość.

Krótkie naciśnięcie przycisku pomiaru 7 przerywa funkcję ty-

czenia. Dłuższe naciśnięcie przycisku pomiaru 7 uruchomi

funkcję pomiaru tyczenia na nowo (z tą samą wartością tycze-

nia).

Funkcja tyczenia wyłącza się samoczynnie po 5 min. Aby

wcześniej wyłączyć tę funkcję, należy wcisnąć jeden z przyci-

sków funkcji pomiarów.

Lista ostatnich wartości pomiarowych

Urządzenie pomiarowe zapamiętuje 30 ostatnich wartości i

ich obliczeń i wyświetla je w odwrotnej kolejności (zaczynając

od ostatniej wartości).

Aby wywołać zapamiętane pomiary

należy nacisnąć przycisk 15. Na wy-

świetlaczu ukaże się wynik ostatniego

pomiaru, współczynnik listy wartości

pomiarowych d oraz licznik numeru-

jący kolejno wyświetlone pomiary.

Jeżeli po ponownym naciśnięciu

przycisku 15 nie zostały zapamiętane żadne inne pomiary,

urządzenie pomiarowe powraca do ostatniej funkcji pomiaro-

wej. Aby opuścić listę wartości pomiarowych, należy wcisnąć

jeden z przycisków funkcji pomiarowych.

Aby skasować aktualnie ukazywany zapis wartości, należy

krótko wcisnąć przycisk 16. Aby skasować całą listę, należy

wcisnąć i przytrzymać w tej pozycji przycisk 15 naciskając

jednocześnie krótko przycisk 16.

Kasowanie wartości mierzonych

Po krótkim naciśnięciu przycisku 16, kasowana jest we

wszystkich trybach pracy ostatnio pomierzona wartość jed-

nostkowa. Przez wielokrotne krótkie naciśnięcie przycisku

można kasować wartości jednostkowe w odwrotnej kolejno-

ści.

W trybie pracy pomiaru powierzchni ścian, pierwsze krótkie

naciśnięcie przycisku 16 kasuje ostatnią wartość jednostko-

wą, drugie naciśnięcie wszystkie długości B

, trzecie naciś-

nięcie usuwa wysokość pomieszczenia A.

Dodawanie wartości pomiarowych

Aby dodać wartości pomiarowe, należy najpierw przeprowa-

dzić dowolny pomiar lub wybrać jakąś pozycję z listy wartości

pomiarowych. Następnie należy nacisnąć przycisk 6. Na wy-

świetlaczu pojawi się »+«, oznaczający potwierdzenie wybra-

nej funkcji. Należy wówczas przeprowadzić drugi pomiar lub

wybrać kolejną pozycję z listy wartości pomiarowych.

Aby wywołać sumę obu wartości, na-

leży wcisnąć przycisk wyniku 5. Obli-

czenie wyświetlane jest w paskach

wartości pomiarowych a, a suma w

pasku wyniku c.

Po zakończeniu dodawania do wyniku

można dodawać kolejne wartości lub

pozycje z listy. Przed każdym pomiarem trzeba wcisnąć przy-

cisk plus 6. Aby zakończyć funkcję dodawania, należy wcis-

nąć przycisk wyniku 5.

Wskazówki dotyczące dodawania:

– Wartości odległości, powierzchni i kubatury nie można do-

dawać. Przy próbie dodania wartości odległości i po-

OBJ_BUCH-947-007.book Page 131 Friday, July 8, 2016 10:44 AM
