Polski | 131 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) dzy ściankami działowymi w konstrukcjach prefabrykowa- nych. Aby wybrać funkcję tyczeni a, należy do tąd naciska ć przycisk 3 , dopóki na wyś wietlaczu nie ukaże s…

130 | Polski

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

c) Łączony pomiar Pitagorasa (zob. rys. J)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik łączonego pomiaru Pitagorasa .

Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1«,

»2« i »3« (w tej kolejności). Należy przy tym zwrócić uwagę,

by odcinek »1« i mierzony odcinek »E« tworzyły kąt prosty.

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

d) Pomiar trapezowy (zob. rys. K)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik pomiaru trapezowego .

Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1«,

»2« i »3« (w tej kolejności). Należy przy tym zwrócić uwagę,

by pomiar odcinka »3« rozpoczynał się dokładnie w punkcie

końcowym odcinka »1« i by odcinki »1« i »2« jak również »1«

i »3« tworzyły idealny kąt prosty.

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

Przesunięty w czasie pomiar odległości

Przesunięty w czasie pomiar odległości przewidziany został

np. do pomiarów w trudnodostępnym miejscach lub do po-

miarów w sytuacjach, gdy konieczne jest uniknięcie porusze-

nia urządzenia pomiarowego podczas pomiaru.

Aby dokonać przesuniętego w czasie pomiaru odległości nale-

ży dotąd naciskać przycisk 3, dopóki na wyświetlaczu nie uka-

że się wskaźnik przesuniętego w czasie pomiaru odległości .

W pasku wartości pomiarowych a wyświetlony zostanie czas,

który upłynął od momentu rozpoczęcia aż do chwili dokona-

nia pomiaru. Czas ten można ustawić między 1 sek. i 60 sek.,

naciskając przycisk plus 6 lub minus 12.

Aby włączyć wiązkę lasera

i namierzyć cel, należy wcisnąć przy-

cisk pomiaru 7. Aby rozpocząć po-

miar, należy ponownie wcisnąć przy-

cisk 7. Pomiar rozpocznie się po

uprzednio ustawionym czasie. War-

tość pomiarowa zostanie wyświetlo-

na w pasku wyniku c

Dodawanie i odejmowanie wyników jak również pomiar mini-

mum i maksimum są podczas pomiaru przesuniętego w czasie

niemożliwe.

Pomiar powierzchni ścian (zob. rys. L)

Pomiar powierzchni ścian służy do wyznaczania sumy kilku

pojedynczych płaszczyzn, posiadających jedną wspólną wy-

sokość.

W odzwierciedlonym przykładzie określona ma zostać wspól-

na powierzchnia kilku ścian, o tej samej wysokości (wysokość

pomieszczenia) A, lecz różnych długościach B.

Aby dokonać pomiaru powierzchni ścian, należy dotąd naci-

skać przycisk 3, dopóki na wyświetlaczu nie ukaże się wskaź-

nik pomiaru powierzchni ścian .

Zmierzyć wysokość pomieszczenia A, postępując jak w przy-

padku prostego pomiaru odległości. Wartość pomiarowa

(»cst«) wyświetlona zostanie w górnym pasku wartości po-

miarowych a. Laser pozostanie włączony.

Następnie należy zmierzyć długość

pierwszej ściany. Powierzchnia

ściany zostanie automatycznie wyli-

czona i ukazana w pasku wyniku c.

Wartość odległości wyświetlana jest

w środkowym pasku wartości pomia-

rowych a. Laser pozostanie włączo-

ny.

Następnie należy zmierzyć długość

drugiej ściany. Wyświetlona w

środkowym pasku a wartość pojedyn-

czego pomiaru dodawana jest do dłu-

gości B

. Suma obu długości (»sum«,

wyświetlona w górnym pasku a) mno-

żona jest przez zapamiętaną wyso-

kość A. Całkowita wartość pomiaru

powierzchni zostanie wyświetlona w pasku wyniku c.

Możliwy jest pomiar dowolnej ilości odcinków (długości) B

które następnie zostaną automatycznie sumowane i prze-

mnożone przez wysokość A.

Warunkiem prawidłowych wyników pomiaru powierzchni jest

to, by pierwsza pomierzona długość (w naszym przykładzie

wysokość pomieszczenia A) była identyczna dla wszystkich

powierzchni cząstkowych.

Aby dokonać nowego pomiaru powierzchni ściany (z nową

wysokością pomieszczenia) A należy trzykrotnie wcisnąć

przycisk 16.

Funkcja tyczenia (zob.rys.M)

Funkcja tyczenia służy do tyczenia danego odcinka (wartość

tyczenia), którego długość może zostać albo pomierzona, al-

bo podana. Pomaga ona np. przy zaznaczaniu odległości mię-

OBJ_BUCH-947-007.book Page 130 Friday, July 8, 2016 10:44 AM

Polski | 131

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

dzy ściankami działowymi w konstrukcjach prefabrykowa-

nych.

Aby wybrać funkcję tyczenia, należy dotąd naciskać przycisk

3, dopóki na wyświetlaczu nie ukaże się wskaźnik funkcji ty-

czenia .

Wartość tyczenia można ustawić w następujący sposób:

– Aby wpisać znajomą wartość, należy wciskać przycisk plus

6 lub minus 12 tak długo, aż w górnym pasku a wyświetlo-

na zostanie pożądana wartość. Dłuższe wciśnięcie przy-

cisku plus 6 lub minus 12 powoduje szybszy przebieg war-

tości. Laser nie jest włączony.

– Aby pomierzyć wartość tyczoną, należy raz krótko wcisnąć

przycisk pomiaru 7, co spowoduje namierzenia, a następ-

nie ponownie krótko, by rozpocząć pomiar. Od tego mo-

mentu wiązka lasera pozostanie włączona.

– Pomierzoną lub podaną wartość tyczoną można skorygo-

wać naciskając przycisk plus 6 lub minus 12.

Po ustaleniu wartości tyczenia należy długo nacisnąć na przy-

cisk pomiaru 7, co spowoduje rozpoczęcie pomiaru.

W celu tyczenia należy przesunąć urządzenie pomiarowe w

pożądanym kierunku. W pasku wyniku c wyświetlana będzie

stale aktualna wartość pomiarowa całego mierzonego odcin-

ka. W górnym pasku wartości pomiarowej a wyświetlana bę-

dzie nadal wartość tyczenia.

W środkowym i dolnym pasku a znajduje się współczynnik

(»x«), ukazujący ile razy wartość tyczenia zawarta jest w cał-

kowitym odcinku i różnica (»dif«) między wielokrotnością

wartości tyczenia i całkowitym odcinkiem.

Jeżeli odcinek całkowity jest nieco krótszy niż wielokrotność,

wyświetlana jest wartość negatywna i następna możliwa wie-

lokrotność wartości tyczenia.

Poruszać urządzeniem pomiarowym tak długo, aż w środko-

wym pasku wartości pomiarowej a wyświetli się pożądana

wielokrotność wartości tyczenia, a różnica, wyświetlona w

dolnym pasku wartości pomiarowej wyniesie a »0,0 m«. Wte-

dy należy wytyczyć punkt odniesienia pomiaru.

Na przykład:

a) Pozytywna różnica:

7,4 m = (12 x 0,6m) + 0,2 m

W całkowitym odcinku wynoszącym

7,4 m wartość tyczenia 0,6 m jest za-

warta 12 razy. Oprócz tego odcinek

całkowity zawiera jeszcze resztę wy-

noszącą 0,2 m. Należy więc skrócić

odstęp między urządzeniem pomiaro-

wym a punktem wyjścia o różnicę wy-

noszącą 0,2 m, a następnie wytyczyć

długość.

b) Negatywna różnica:

7,0 m = (12 x 0,6 m) – 0,2 m

W całkowitym odcinku wynoszącym

7,0 m brak 0,2 m, aby osiągnąć war-

tość tyczenia 0,6 m zawartą 12 razy.

Należy więc zwiększyć odstęp między

urządzeniem pomiarowym a punktem

wyjścia o 0,2 m, a następnie wyty-

czyć długość.

Krótkie naciśnięcie przycisku pomiaru 7 przerywa funkcję ty-

czenia. Dłuższe naciśnięcie przycisku pomiaru 7 uruchomi

funkcję pomiaru tyczenia na nowo (z tą samą wartością tycze-

nia).

Funkcja tyczenia wyłącza się samoczynnie po 5 min. Aby

wcześniej wyłączyć tę funkcję, należy wcisnąć jeden z przyci-

sków funkcji pomiarów.

Lista ostatnich wartości pomiarowych

Urządzenie pomiarowe zapamiętuje 30 ostatnich wartości i

ich obliczeń i wyświetla je w odwrotnej kolejności (zaczynając

od ostatniej wartości).

Aby wywołać zapamiętane pomiary

należy nacisnąć przycisk 15. Na wy-

świetlaczu ukaże się wynik ostatniego

pomiaru, współczynnik listy wartości

pomiarowych d oraz licznik numeru-

jący kolejno wyświetlone pomiary.

Jeżeli po ponownym naciśnięciu

przycisku 15 nie zostały zapamiętane żadne inne pomiary,

urządzenie pomiarowe powraca do ostatniej funkcji pomiaro-

wej. Aby opuścić listę wartości pomiarowych, należy wcisnąć

jeden z przycisków funkcji pomiarowych.

Aby skasować aktualnie ukazywany zapis wartości, należy

krótko wcisnąć przycisk 16. Aby skasować całą listę, należy

wcisnąć i przytrzymać w tej pozycji przycisk 15 naciskając

jednocześnie krótko przycisk 16.

Kasowanie wartości mierzonych

Po krótkim naciśnięciu przycisku 16, kasowana jest we

wszystkich trybach pracy ostatnio pomierzona wartość jed-

nostkowa. Przez wielokrotne krótkie naciśnięcie przycisku

można kasować wartości jednostkowe w odwrotnej kolejno-

ści.

W trybie pracy pomiaru powierzchni ścian, pierwsze krótkie

naciśnięcie przycisku 16 kasuje ostatnią wartość jednostko-

wą, drugie naciśnięcie wszystkie długości B

, trzecie naciś-

nięcie usuwa wysokość pomieszczenia A.

Dodawanie wartości pomiarowych

Aby dodać wartości pomiarowe, należy najpierw przeprowa-

dzić dowolny pomiar lub wybrać jakąś pozycję z listy wartości

pomiarowych. Następnie należy nacisnąć przycisk 6. Na wy-

świetlaczu pojawi się »+«, oznaczający potwierdzenie wybra-

nej funkcji. Należy wówczas przeprowadzić drugi pomiar lub

wybrać kolejną pozycję z listy wartości pomiarowych.

Aby wywołać sumę obu wartości, na-

leży wcisnąć przycisk wyniku 5. Obli-

czenie wyświetlane jest w paskach

wartości pomiarowych a, a suma w

pasku wyniku c.

Po zakończeniu dodawania do wyniku

można dodawać kolejne wartości lub

pozycje z listy. Przed każdym pomiarem trzeba wcisnąć przy-

cisk plus 6. Aby zakończyć funkcję dodawania, należy wcis-

nąć przycisk wyniku 5.

Wskazówki dotyczące dodawania:

– Wartości odległości, powierzchni i kubatury nie można do-

dawać. Przy próbie dodania wartości odległości i po-

OBJ_BUCH-947-007.book Page 131 Friday, July 8, 2016 10:44 AM

132 | Polski

1 609 92A 1YW | (8.7.16) Bosch Power Tools

wierzchni (na przykład), po naciśnięciu przycisku wyniku 5

na wyświetlaczu pojawi się na krótko napis »ERROR«. Na-

stępnie urządzenie pomiarowe przechodzi do funkcji po-

miarowej, która była uaktywniona jako ostatnia.

– Dodawany jest zawsze wynik jednego pomiaru (np. war-

tość kubatury), w przypadku pomiarów ciągłych wartość

pomiaru ukazana w pasku wyniku c. Dodawanie pojedyn-

czych wartości pomiarowych z pasków a nie jest możliwe.

– W przypadku pomiaru odległości przesuniętego w czasie i

w trybie tyczenia dodawanie nie jest możliwe. Wszystkie

rozpoczęte uprzednio obliczenia zostaną przy przejściu do

jednej z tych funkcji przerwane.

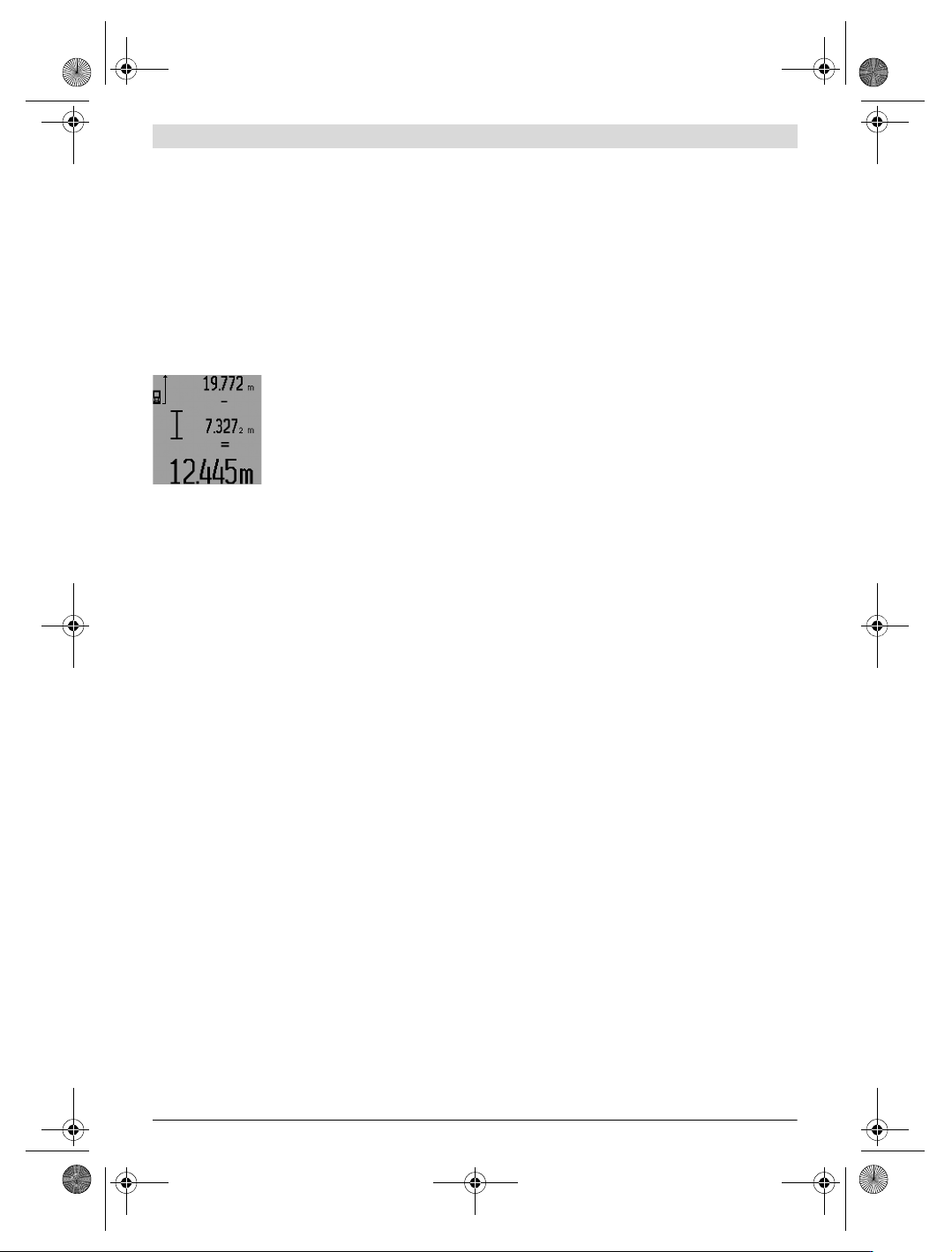

Odejmowanie wartości mierzonych

W celu odejmowania wartości pomia-

rowych należy wcisnąć przycisk mi-

nus 12, na wyświetlaczu ukaże się

»–«. Dalej należy postępować analo-

gicznie do »Dodawanie wartości po-

miarowych«.

Wskazówki dotyczące pracy

Wskazówki ogólne

Soczewka laserowa 26 i otwór wyjściowy wiązki laserowej 27

nie mogą być zasłonięte podczas pomiaru.

Podczas pomiaru nie wolno poruszać urządzenia pomiarowe-

go (wyjątek stanowią funkcje pomiaru ciągłego, funkcja mini-

mum/maksimum i funkcja tyczenia). Dlatego zaleca się, by

w miarę możliwości urządzenie pomiarowe ustawić na stabil-

nej powierzchni przyłożenia.

Wpływy na zasięg pomiarowy

Zasięg pomiarowy zależy od warunków oświetleniowych i od

refleksu świetlnego obiektu pomiaru. Dla lepszej widoczności

wiązki lasera podczas prac w terenie odkrytym i przy silnym

nasłonecznieniu, należy użyć okularów do pracy z laserem 31

(osprzęt) i tarczy celowniczej 32 (osprzęt), lub zacienić

obiekt pomiaru.

Wpływy na wynik pomiaru

W wyniku uwarunkowanych fizycznie efektów nie można wy-

kluczyć, że wyniki pomiaru niektórych obiektów docelowych

mogą się okazać błędne. Do nich należą:

– przezroczyste obiekty docelowe (np. szkło, woda),

– powierzchnie lustrzane (np. polerowany metal, szkło),

– porowate powierzchnie (np. materiały izolacyjne),

– powierzchnie o silnej fakturze (np. surowy tynk, kamień

naturalny).

W razie potrzeby należy użyć w w/w przypadkach tarczy

celowniczej 32 (osprzęt).

Błędy w pomiarach są możliwe również w przypadku celów

namierzonych z ukosa.

Wpływ na wartość mierzoną mogą mieć też warstwy powie-

trza o różnych temperaturach oraz pośrednio odebrane re-

fleksy.

Pomiar za pomocą końcówki (zob.rys.B,C,FiG)

Użycie końcówki 18 umożliwia wykonywanie pomiarów z na-

rożników (przekątne) lub z trudno dostępnych miejsc, takich

jak np. szyny rolet.

Aby rozłożyć lub złożyć końcówkę, a także aby zmienić jej po-

zycję należy nacisnąć blokadę 1 końcówki.

Dla pomiarów od krawędzi zewnętrznych, końcówkę należy

odchylić w bok, dla pomiarów od krawędzi tylnej końcówki,

należy odchylić ją do tyłu.

Dla pomiarów z końcówką należy wcisnąć przycisk 8, aby od-

powiednio ustawić płaszczyznę odniesienia (dla pomiarów z

końcówką boczną od krawędzi tylnej urządzenia pomiarowe-

go).

Ustawianie za pomocą poziomnicy

Poziomnica 14 ułatwia poziome ustawienie urządzenia

pomiarowego. W ten sposób można ułatwić sobie namierze-

nie obiektów, zwłaszcza znajdujących się w dużej odległości.

Poziomnica 14 w połączeniu z wiązką lasera nie nadaje się do

jego niwelacji.

Namierzanie przy pomocy przyrządu powiększającego

(GLM 250 VF) (zob. rys. N)

Linia widoczności widziana przez przyrząd powiększający i

wiązka lasera przebiegają równolegle. Umożliwia to precyzyj-

ne namierzanie w przypadku większych odległości (gdy punkt

lasera nie jest już widoczny gołym okiem).

Namierzyć cel spoglądając przez celownik 10 przyrządu po-

większającego. Należy przy tym zwrócić uwagę, by okienko

25 przyrządu powiększającego było czyste i aby nic go nie za-

słaniało.

Wskazówka: W przypadku bliskich odległości cel rzeczywisty

i cel wyświetlony nie pokrywają się.

Namierzanie za pomocą przeziernika (zob. rys. O)

Przeziernik 24 ułatwia namierzenie celu w przypadku więk-

szych odległości. W tym celu należy spoglądać wzdłuż prze-

ziernika, z boku urządzenia pomiarowego. Wiązka lasera prze-

biega równolegle do tej linii.

Praca ze statywem (osprzęt)

Użycie statywu jest konieczne szczególnie w przypadku więk-

szych odległości. Urządzenie pomiarowe można przyśrubo-

wać za pomocą gwintu 1/4" 21 do płytki szybkiego mocowa-

nia statywu 30 lub każdego dostępnego w handlu statywu fo-

tograficznego. Zamocować je za pomocą śruby ustalającej,

znajdującej się na płytce szybkiego mocowania.

Płaszczyzna odniesienia dla pomiarów ze statywem powinna

zostać odpowiednio nastawiona poprzez naciśnięcie przyci-

sku 8 (płaszczyzna odniesienia Gwint).

OBJ_BUCH-947-007.book Page 132 Friday, July 8, 2016 10:44 AM
