Türkçe | 123

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Sehpa ile ölçme yapmak için referans düzlemini referans düz-

lemi tuşuna 8 basmak suretiyle uygun biçimde ayarlayın (Re-

ferans düzlemi dişi).

Hataların nedenleri ve giderilmeleri

Bu ölçme cihazı her ölçme işlemininin fonk-

siyonunn kusursuz olup olmadığını kontrol

eder. Bir hata tespit edilirse, Display’de sa-

dece yandaki sembol yanıp söner. Bu gibi

durumlarda veya yukarıda anılan hata gider-

me yöntemleri ile ilgili hatalar giderilemiyor-

sa, cihazınızı yetkili satıcınız yardımı ile Bosch Müşteri Hizme-

tine gönderin.

Ölçme cihazının hassaslık kontrolü

Ölçme cihazının hassaslığını şu şekilde kontrol edebilirsiniz:

– Uzunluğundan kesin olarak emin olduğunuz 1–10 m arası

bir ölçme mesafesi seçin (örneğin odanızın genişliği, kapı

aralığı). Bu ölçme mesafesi içerde olmalı ve hedef yüzey

parlak, yansıtıcı olmalı.

– Bu mesafeyi arka arkaya 10 ölçün.

Tekil ölçümlerin ortalama değerden sapması maksimum

±1,5 mm olmalıdır. Daha sonra hassaslığı karşılaştırabilmek

için ölçme sonuçlarını bir tutanağa geçirin.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını daima birlikte teslim edilen koruyucu çanta

içinde saklayın ve taşıyın.

Ölçme cihazını daima temiz tutun.

Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldır-

mayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya

çözücü madde kullanmayın.

Özellikle algılama merceğinin 26 bakımını dikkatli biçimde,

gözlükle veya bir fotoğraf makinesinin merceği için kullanıla-

cak bir araçla yapın.

Bütün sorularınız ve yedek parça siparişlerinizde mutlaka ci-

hazınızın tip etiketindeki 10 haneli ürün kodunu belirtin.

Onarılması gerektiğinde ölçme cihazını koruyucu çanta 28

içinde yollayın.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-

rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve

yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın-

da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-

suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti-

keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Aydinevler Mah. Inonu Cad. No:20

Ofis Park A Blok

34854 Kucukyali/Maltepe

Tel.: 444 80 10

Fax: +90 216 432 00 82

E-Mail: iletisim@bosch.com.tr

Nedeni Giderilmesi

Sıcaklık uyarısı (i) yanıp sönüyor, ölçme işlemi mümkün

değil

Ölçme cihazı – 10 °C ila

+ 50 °C’lik işletme sıcaklığı

aralığının dışında (Sürekli ölçüm

fonksiyonunda +40 °C’ye kadar).

Ölçme cihazı normal

işletim sıcaklığına

kavuşuncaya kadar

bekleyin

Batarya uyarısı (f) gözüküyor

Batarya gerilimi düşüyor (ölçme

henüz mümkün)

Bataryaları veya aküleri

değiştirin

Batarya uyarısı (f) yanıp sönüyor, ölçme işlemi mümkün

değil

Batarya gerilimi çok düşük Bataryaları veya aküleri

değiştirin

Gösterge “ERROR” ve “–––––” Display’de

Lazer ışını ile hedef arasındaki açı

çok dar.

Lazer ışını ile hedef

arasındaki açıyı büyütün

Hedef yüzey çok fazla yansıtma

yapıyor (örneğin ayna) veya çok az

yansıtma yapıyor (örneğin siyah

renkli madde) veya çevre ışığı çok

şiddetli.

Lazer hedef tablası 32

(aksesuar) kullanın

Lazer ışını çıkışı 27 buğulu veya

algılama merceği 26 buğulu

(örneğin aşırı sıcaklık değişiklikleri

nedeni ile).

Yumuşak bir bez veya

havlu ile lazer ışını

çıkışını 27 veya algılama

merceğini 26 kurulayın

Hesaplanan değer

999999 m/m

’ten büyük.

Hesaplamayı ara

kademelere ayırın

Gösterge “ERROR” Display’in üstünde yanıp sönüyor

Ölçme değerlerinin farklı ölçme

birimleri ile toplanması ve

çıkarılması

Sadece aynı ölçme

birimli ölçme değerlerini

toplayın ve çıkarın

Ölçme sonucu makul değil

Hedef yüzey açık biçimde

yansıtma yapıyor (örneğin su,

cam).

Hedef yüzeyi kapatın

Lazer ışını çıkışı 27 veya algılama

merceği 26 kapalı.

Lazer ışını çıkışını 27 ve

algılama merceğini 26

açık tutun

Lazer ışınının önünde engel var Lazer noktası hedef

yüzeyde tam olarak

bulunmalıdır.

Yanlış referans düzlem ayarlanmış Referans düzlemi

ölçüme uygun olarak

seçin

OBJ_BUCH-947-007.book Page 123 Friday, July 8, 2016 10:44 AM

124 | Polski

1 609 92A 1YW | (8.7.16) Bosch Power Tools

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

Tasfiye

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kaza-

nım merkezine yollanmalıdır.

Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine at-

mayın!

Sadece AB üyesi ülkeler için:

Kullanım ömrünü tamamlamış elektro ve

elektrikli aletlere ilişkin 2012/19/EU yönet-

meliği uyarınca kullanım ömrünü tamamla-

mış akülü fenerler ve 2006/66/EC yönet-

meliği uyarınca arızalı veya kullanım ömrü-

nü tamamlamış aküler ayrı ayrı toplanmak

ve çevre dostu bir yöntemle tasfiye edilmek

üzere bir geri dönüşüm merkezine yollan-

mak zorundadır.

Değişiklik haklarımız saklıdır.

Polski

Wskazówki bezpieczeństwa

Aby móc efektywnie i bezpiecznie praco-

wać przy użyciu urządzenia pomiarowego,

należy przeczytać wszystkie wskazówki i

stosować się do nich. Jeżeli urządzenie po-

miarowe nie będzie stosowane zgodnie z ni-

niejszymi wskazówkami, działanie wbudo-

wanych zabezpieczeń urządzenia pomiaro-

wego może zostać zakłócone. Należy ko-

niecznie zadbać o czytelność tabliczek ostrzegawczych,

znajdujących się na urządzeniu pomiarowym. PROSIMY

ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE

WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄDZE-

NIE POMIAROWE PRZEKAZAĆ JE NOWEMU UŻYTKOWNI-

KOWI.

 Uwaga – użycie innych, niż podane w niniejszej in-

strukcji, elementów obsługowych i regulacyjnych, oraz

zastosowanie innych metod postępowania, może pro-

wadzić do niebezpiecznej ekspozycji na promienio-

wanie laserowe.

OBJ_BUCH-947-007.book Page 124 Friday, July 8, 2016 10:44 AM

Polski | 125

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

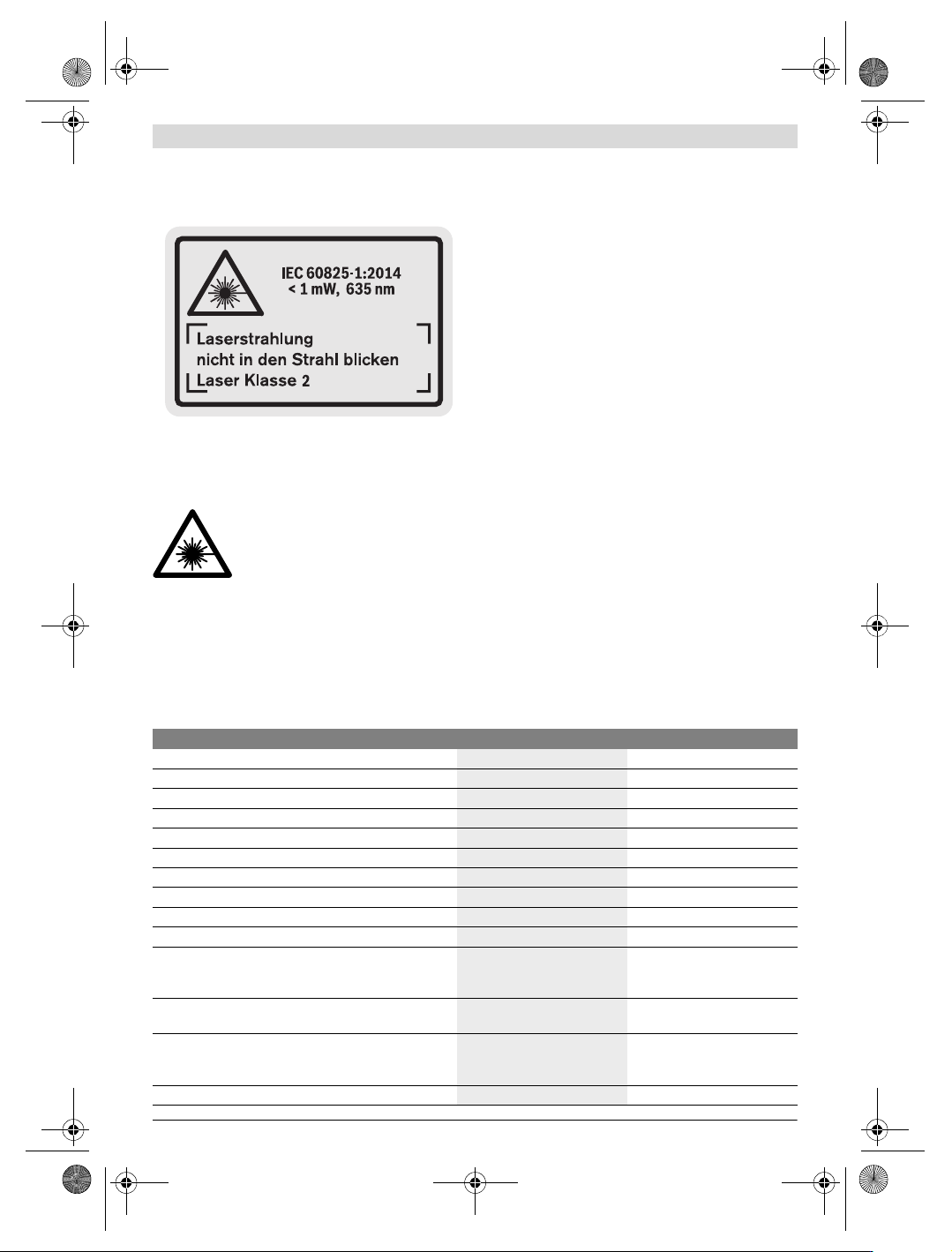

 W zakres dostawy urządzenia pomiarowego wchodzi

tabliczka ostrzegawcza (na schemacie urządzenia znaj-

dującym się na stronie graficznej oznaczona jest ona

numerem 19).

 Jeżeli tabliczka ostrzegawcza nie została napisana w

języku polskim, zaleca się, aby jeszcze przed wprowa-

dzeniem urządzenia do eksploatacji nakleić na nią

wchodzącą w zakres dostawy etykietę w języku pol-

skim.

Nie wolno kierować wiązki laserowej

w stronę osób i zwierząt, nie wolno rów-

nież spoglądać w wiązkę ani w jej odbi-

cie. Można w ten sposób spowodować wy-

padek, czyjeś oślepienie lub uszkodzenie

wzroku.

 W razie, gdy promień lasera natrafi na oko, należy na-

tychmiast zamknąć oczy i usunąć głowę z zasięgu pada-

nia wiązki.

 Nie wolno dokonywać żadnych zmian ani modyfikacji

urządzenia laserowego.

 Nie należy używać okularów do pracy z laserem jako

okularów ochronnych. Okulary do pracy z laserem służą

do lepszej identyfikacji plamki lub linii lasera, a nie do o-

chrony przed promieniowaniem laserowym.

 Nie należy stosować okularów do pracy z laserem jako

okularów słonecznych, ani używać ich w ruchu drogo-

wym. Okulary do pracy z laserem nie zapewniają całkowi-

tej ochrony przed promieniowaniem UV i utrudniają roz-

różnianie kolorów.

 Napraw urządzenia pomiarowego powinien dokony-

wać jedynie wykwalifikowany personel, przy użyciu

oryginalnych części zamiennych. Tylko w ten sposób

można zapewnić bezpieczną eksploatację przyrządu.

 Nie wolno udostępniać laserowego urządzenia pomia-

rowego do użytkowania dzieciom. Mogą one nieumyśl-

nie oślepić siebie lub inne osoby.

 Nie należy stosować tego urządzenia pomiarowego w

otoczeniu zagrożonym wybuchem, w którym znajdują

się łatwopalne ciecze, gazy lub pyły. W urządzeniu po-

miarowym może dojść do utworzenia iskier, które mogą

spowodować zapłon pyłów lub oparów.

Opis urządzenia i jego zastosowania

Proszę rozłożyć stronę z graficznym przedstawieniem urzą-

dzenia pomiarowego i pozostawić ją rozłożoną podczas czyta-

nia instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Urządzenie pomiarowe przeznaczone jest do pomiaru od-

ległości, długości, wysokości, odstępów, a także do oblicza-

nia powierzchni i kubatury. Urządzenie pomiarowe nadaje się

do zastosowania wewnątrz pomieszczeń i na zewnątrz.

Dane techniczne

Cyfrowy dalmierz laserowy GLM 150 GLM 250 VF

Numer katalogowy

3 601 K72 000 3 601 K72 100

Przyrząd powiększający

– 

Zakres pomiaru

0,05–150 m

0,05–250 m

Dokładność pomiaru (typowa) ±1,0mm

±1,0mm

Najmniejsze wskazanie 0,1 mm 0,1 mm

Temperatura pracy

–10°C...+50°C

Temperatura przechowywania –20 °C...+70 °C –20 °C...+70 °C

Relatywna wilgotność powietrza maks.

90 % 90 %

Klasa lasera

Typ lasera

635 nm, <1 mW 635 nm, <1 mW

Średnica plamki lasera (przy 25 °C) ok.

– w odległości 10 m

– w odległości 150 m

6mm

90 mm

6mm

90 mm

Baterie

Ogniwa akumulatora

4x1,5VLR03(AAA)

4 x 1,2 V HR03 (AAA)

4x1,5VLR03(AAA)

4x1,2VHR03(AAA)

Żywotność baterii ok.

– Pomiary pojedyncze

–Pomiar ciągły

30000

Ciężar odpowiednio do EPTA-Procedure 01:2014 0,24 kg 0,24 kg
