中文 | 279
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
使用三脚架工作 （附件）
当测量目标位在远处时，则必须使用三脚架。把测量
仪上的 1/4" 螺孔 21 安插在三脚架 30 的快速更换
板上。或者您也可以使用一般市面上的照相机三脚
架。
使用三脚架帮助测量之前，先按下按键 8 选择合适的
固定参考点 （固定参考点，螺孔）。
故障 - 原因和处理措施
每次进行测量时，测量仪器会自动监
控运作功能。 如果发现故障，左侧的
图形会在显示屏上闪烁。当显示屏上
出现这个图形，或者无法以上述的处
理措施排除故障，必须把仪器交给经
销商或博世顾客服务中心修理。
检查仪器的测量准确度
您可以采取以下的方法检查测量仪器的测量准确度。
– 选择一个您本人非常熟悉而且不会改变长度的测量
线段，线段的长度大概在 1 到 10 米之间 （例如房
间的宽度，门孔等）。测量线段必须位在室内，测
量目标的表面必须平整而且反射性佳。
– 先后在这个线段上进行 10 次的测量。
单一测量值和平均值的最大差距不可以超过 ±1.5 毫
米。 要做好测量记录，以便日后充当检查仪器精确度
的根据。
维修和服务
维修和清洁
使用附带的保护套储存和携带仪器。
测量仪器必须随时保持清洁。
不可以把仪器放入水或其它的液体中。
使用潮湿，柔软的布擦除仪器上的污垢。不可以使用
洗涤剂或溶剂清洁仪器。
小心地维护，清洁接收透镜 26，就好比您清洁眼镜
和照相机的透镜一般。
查询和订购备件时，务必提供仪器铭牌上标示的
10 位数物品代码。
将仪器送修之前，必须先把仪器放入防护套 28 中。
顾客服务处和顾客咨询中心
本公司顾客服务处负责回答有关本公司产品的修理，
维护和备件的问题。以下的网页中有爆炸图和备件的
资料 :
www.bosch-pt.com
博世顾客咨询团队非常乐意为您解答有关本公司产品
及附件的问题。
如需查询和订购备件，请务必提供产品型号铭牌上的
10 位数货号。
有关保证，维修或更换零件事宜，请向合格的经销商
查询。
中国大陆
博世电动工具 （中国）有限公司
中国 浙江省 杭州市
滨江区滨康路 567 号
邮政编码：310052
免费服务热线： 4008268484
传真：(0571) 87774502
电邮：contact.ptcn@cn.bosch.com
www.bosch-pt.com.cn
原因 处理措施
温度警告标志 (i) 开始闪烁，无法继续测量
测量工具的温度位在工作温度
范围，摄氏零下 10 度到摄氏
50 度，之外 （执行持续测量时
的温度上限为摄氏 40 度）。
停下工作静待测量仪
的温度回升到工作温
度范围内。
出现电池电量警告标志 (f)
电池的电压开始减弱 （尚可继
续测量）。
更换电池或充电电
电池电量警告标志 (f) 开始闪烁，无法继续测量
电池的电压太微弱 更换电池或充电电
显示屏上出现 "ERROR" 和 "–––––" 符号
激光和目标之间的角度太狭小。 加大激光和目标之间
的角度。
目标的反射太强 （例如镜
子），太弱 （例如黑色物料）
或者周围环境太亮。
使用激光瞄准靶 32
（附件）。
激光发射口 27 或接收透镜 26
上蒙着一层雾气 （由于快速的
温差变化）。
使用柔软的布擦干激
光发射口 27 和接收
透镜 26。
运算值超过 999999 米 / 平方
米 / 立方。
把总运算分割成数个
过度运算过程
显示屏上方的 "ERROR" 符号开始闪烁
合并 / 删减不同测量单位的测
量值。
只能合并 / 删减相同
测量单位的测量值。
测量结果不可靠
目标无法正确反射 （例如水，
玻璃）。
盖住目标。
激光发射口 27 和接收透镜 26
被遮盖住了。
拿开激光发射口 27
和接收透镜 26 前的
遮盖物。
在激光的射程中存在障碍物。 激光点必须完全投射
在目标表面。
设定了错误的固定参考点。 选择适合测量功能的
固定参考点。
OBJ_BUCH-947-007.book Page 279 Friday, July 8, 2016 10:44 AM

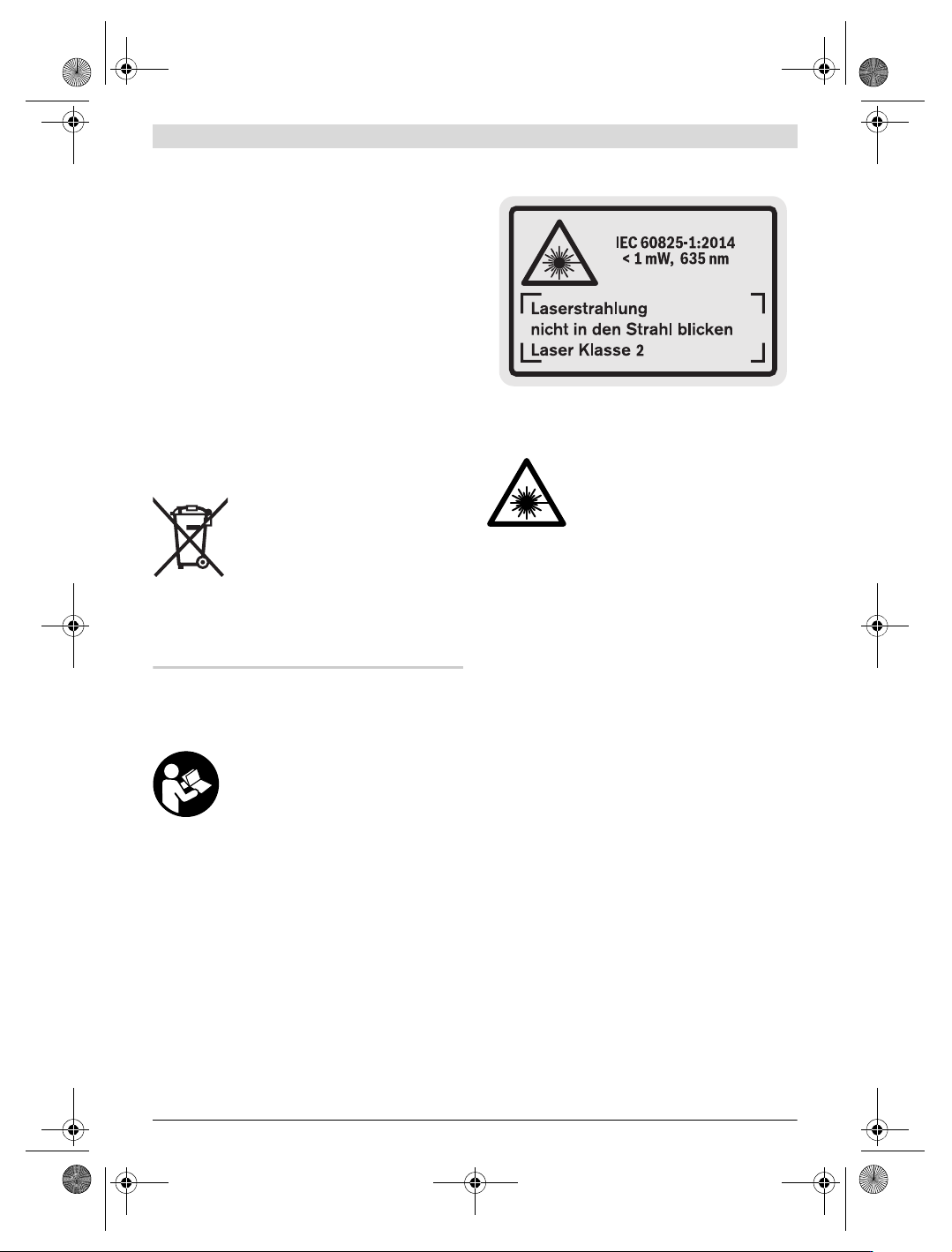

280 | 中文
1 609 92A 1YW | (8.7.16) Bosch Power Tools
羅伯特 博世有限公司
香港北角英皇道 625 號 21 樓
客戶服務熱線：+852 2101 0235
傳真：+852 2590 9762
電郵：info@hk.bosch.com
網站：www.bosch-pt.com.hk
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特 · 博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
处理废弃物
必须以符合环保要求的方式回收再利用损坏的仪器，
附件和包装材料。
不可以把损坏的探测仪和蓄电池 / 电池丢弃在一般的
家庭垃圾中！
只针对欧盟国家：
根据欧洲的法规 2012/19/EU，必须
把不再使用的测量仪器，根据欧洲的
法规 2006/66/EG，必须把损耗的蓄
电池 / 电池，分开收集 并且以符合环
保要求的方式回收再利用。
保留修改权
中文
安全規章
為確保能夠安全地使用本測量工具，您
必須完整詳讀本安全規章並確實遵照其
內容。若未依照現有之說明內容使用測
量工具，測量工具內部所設置的防護措
施可能無法發揮應有功效。謹慎對待測
量工具上的警告標示，絕對不可讓它模
糊不清而無法辨識。請妥善保存本安全
規章，將測量工具轉交給他人時應一併附上本安全規
章。
注意 – 如果未按照本說明書中的指示操作儀器，
未使用本說明書推薦的調整裝備，或者使用本儀器
進行其它的用途，都可能導致危險的輻射爆炸。
本測量儀器上貼著一個警戒牌 （參考儀器詳解圖
上，以號碼 19 標示的部位）。
如果警戒牌不是以貴國語言書寫的，在首度使用機
器之前，先將以貴國語言書寫的貼紙貼在該警戒牌
上。
勿將雷射光束正對人員或動物，您本
身亦不應該盯著直射或反射的雷射光
束。 因為它們可能會造成人員視盲進
而導致意外事故發生，或者甚至傷害
眼睛。
萬一雷射光不小心掃向眼睛，應機警地閉上眼睛並
立刻將頭轉離光束範圍。
請勿對本雷射裝備進行任何改造。
雷射光束辨識鏡不可以充電防護眼鏡。 戴上雷射光
束辨識鏡之后，可以幫助您辨識雷射光束，它並不
能保護您免受雷射光束輻射傷害。
不可以使用雷射光束辨識鏡充當太陽眼鏡，也不可
以戴著雷射光束辨識鏡上街。 雷射光束辨識鏡不具
備防止紫外線功能，而且會減弱您對顏色的辨識能
力。
本測量儀只能交給合格的專業人員修理，而且只能
使用原廠的備件。 如此才能夠確保儀器的安全性
能。
不可以讓兒童在無人監護的情況下使用雷射光束測
量儀。 他們可能會因為輕心而擾亂旁人的視線。
不要在易爆環境，如有易燃液體，氣體或粉塵的環
境下操作測量儀器。 測量儀器內可能產生火花並點
燃粉塵和氣體。
產品和功率描述
請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必
須翻開折疊頁參考。
按照規定使用機器
本儀器適用于測量距離，長度，高度和間距。也可以
使用本儀器計算面積和體積。本測量儀器適合在室內
和戶外執行測量的工作。
OBJ_BUCH-947-007.book Page 280 Friday, July 8, 2016 10:44 AM
中文 | 281
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
技術性數據
插圖上的機件
機件的編號和儀器詳解圖上的編號一致。
1 緊湊尾件的鎖定鍵
2 持續激光按鍵
3 功能轉換按鍵
4 長度測量，面積測量和體積測量按鍵
5 結果顯示按鍵
6 增加按鍵
7 測量和持續測量按鍵
8 選擇固定參考點的按鍵
9 螢幕
10 瞄準鏡頭的尋線器 (GLM 250 VF)
11 顯示屏照明的按鍵
12 減少按鍵
13 最小測量和最大測量按鍵
14 水平儀
15 測量值清單的按鍵
16 起停按鍵和儲存 - 刪除按鍵
17 拎環接頭
18 緊湊尾件
19 雷射光束警戒牌
20 序列號碼
21 1/4" 螺孔
22 電池室
23 電池室的固定裝置
24 對準輔助記號
25 瞄準鏡頭的視窗 (GLM 250 VF)
26 接收透鏡
27 雷射光束放射口
28 保護套
數字式雷射光束測距儀 GLM 150 GLM 250 VF
物品代碼
3 601 K72 000
3 601 K72 100
瞄準鏡頭
–
測量範圍
0.05–150 米
A)
0.05–250 米
A)
測量精度 （一般）
±1.0 毫米
B)
±1.0 毫米
B)
最小的顯示單位 0.1 毫米 0.1 毫米
工作溫度範圍
–10 °C...+50 °C
C)
–10 °C...+50 °C
C)
儲藏溫度範圍 –20 °C...+70 °C –20 °C...+70 °C
最大相對空氣濕度
90 % 90 %
雷射光束等級
22
雷射光束種類
635 納米 , <1 豪瓦 635 納米 , <1 豪瓦
雷射光束束直徑 （在攝氏 25 度）約
– 在 10 米遠處
– 在 150 米遠處
6毫米
D)
90 毫米
D)
6毫米
D)
90 毫米
D)
電池
電池數目
4x1.5伏特LR03(AAA)
4x1.2伏特HR03(AAA)
4 x 1.5 伏特 LR03 (AAA)
4 x 1.2 伏特 HR03 (AAA)
電池使用壽命約
– 單一測量
– 持續測量
30000
E)
5小時
E)
30000
E)
5小時
E)
重量符合 EPTA-Procedure 01:2014 0.24 公斤 0.24 公斤
尺寸
66 x 120 x 37 毫米 66 x 120 x 37 毫米
保護種類
IP 54 （防灰塵和防水花） IP 54 （防灰塵和防水花）
A) 激光在目標表面的拋回 （散射，非反射）效果越好，它的射程就越遠。 如果激光的亮度超過周圍環境的亮度 （例如在室內或黃昏
時），也可以加強射程。在條件不佳的工作環境下 （例如在烈日下進行測量時），最好使用激光瞄準靶。
B) 如果工作環境不理想，例如日照強烈或者目標表面的反射度不良， 在 150 米遠處的最大測量誤差為 ±20 毫米。在有利的工作環境
下， 測量誤差約為 ±0.05 毫米 / 米。
C) 進行持續測量時，最高的工作溫度為攝氏 40 度。
D) 雷射標線的線寬取決於表面特性與環境條件。
E) 如果使用 1.2 伏特的充電電池，儀器的測量次數會比使用 1.5 伏特的電池來得少。 以上標示的電池使用壽命是針對不使用顯示屏照明
和信號聲測量時。
儀器銘牌上的序列號碼 （儀器詳解圖上標示 20 的位置）便是儀器的識別碼。
