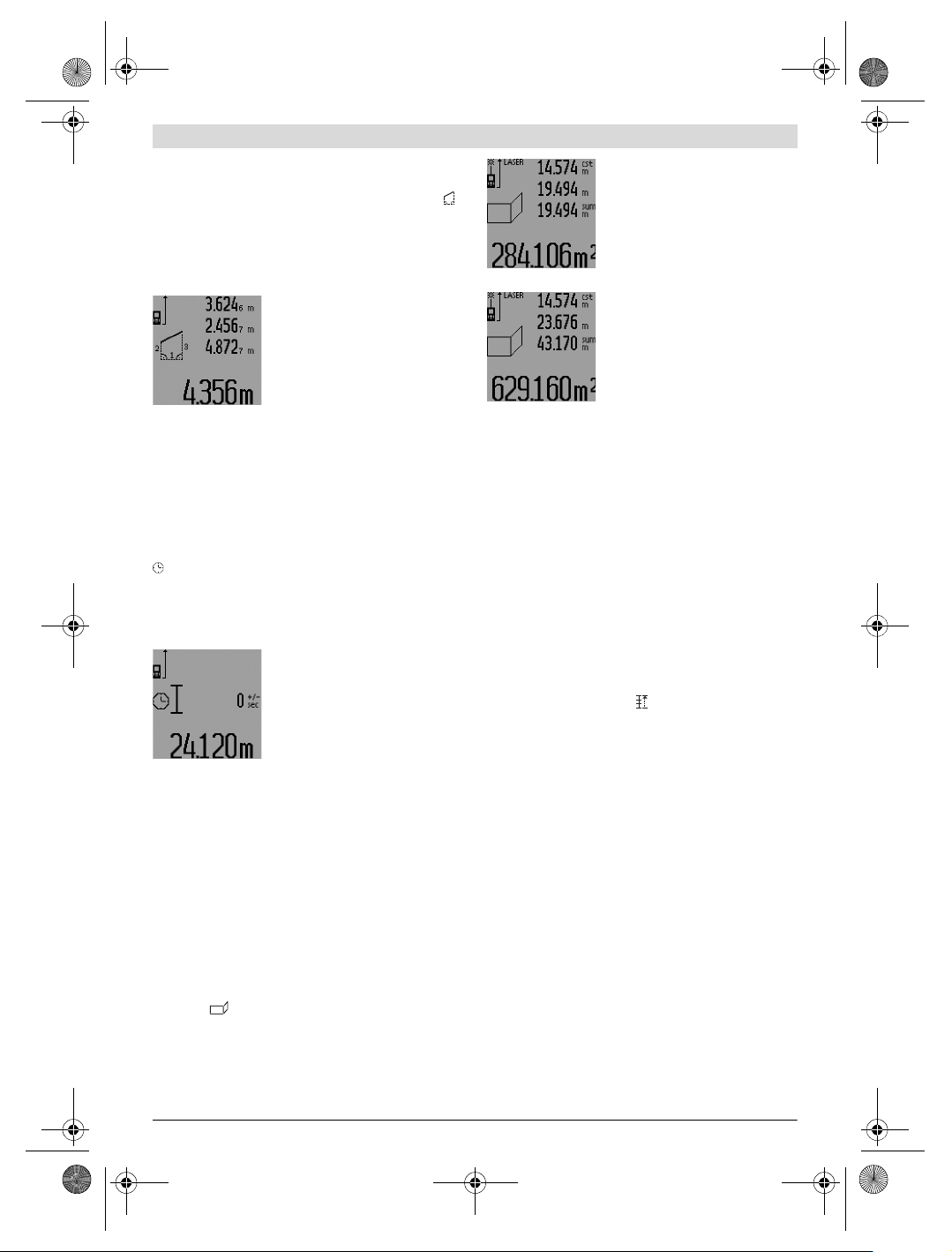

d) Вимірювання трапецій (див. мал.K)
Натискуйте кнопку вибору режиму 3 до тих пір, поки на
дисплеї не з’явиться індикатор вимірювання трапецій .
Виміряйте, як і при вимірюванні довжини, відрізки «1»,
«2» та «3» в зазначеній послідовності. Слідкуйте за тим,
щоб вимірювання відрізка «3» починалось точно в
кінцевій точці відрізка «1» та щоб відрізки «1» і
«2» і
відрізки «1» і «3» знаходились під прямим кутом.
Після закінчення останнього
вимірювання результат для
відрізка «E» з’являється в рядку
результату c. Окремі значення
вимірювання з’являються в рядках
для виміряних значень a.
Вимірювання довжини із затримкою
Вим
ірювання довжини із затримкою слугує, напр., для
здійснення вимірювань у важко доступних місцях або
коли під час вимірювання на шляху вимірювального
приладу виникають перешкоди.
Для вимірювання довжини із затримкою продовжуйте
натискувати на кнопку 3 до тих пір, поки на дисплеї не
з’явиться індикатор вимірюванн
я довжини із затримкою
.
В рядку для виміряних значень a з’являється проміжок
часу від подачі команди до вимірювання. Ви можете
настроїти проміжок часу в діапазоні від 1 с до 60 с,
натискуючи на кнопку «плюс» 6 або кнопку «мінус» 12.
Потім натисніть кнопку вимірю-
вання 7, що
б увімкнути лазерний
промінь та навести прилад на ціль.
Знову натисніть на кнопку вимірю-
вання 7, щоб дати команду
вимірювання. Вимірювання
здійснюється через вибраний
проміжок часу. Виміряне значення
з’являється в рядку результату c.
Додавання та віднімання виміряних значень, а також
вимірюванн
я мінімуму/максимуму неможливі при
вимірюванні довжини із затримкою.
Вимірювання площі стін (див. мал. L)
Вимірювання площі стін дозволяє визначити загальну
площу декількох окремих ділянок, що мають однакову
висоту.
В показаному прикладі треба визначити загальну площу
декількох стін, що мають однакову висоту
A, але різну
довжину B.
Для вимірювання площі стін натискуйте на кнопку 3 до тих
пір, поки на дисплеї не з’явиться індикатор вимірювання
площі стін .
Виміряйте висоту приміщення A, як і при вимірюванні
довжини. Виміряне значення («cst») з’являється у
верхньому рядку виміряних
значень a. Лазер залишається
увімкнутим.
Потім виміряйте довжину B
1
першої стіни. Площа вираховується
автоматично і з’являється в рядку
результату c. Виміряне значення
довжини стоїть в середньому рядку
виміряних значень a. Лазер
залишається увімкнутим.
Тепер виміряйте довжину B
2
другої
стіни. Виміряне значення, що стоїть
в середньому рядку для виміряних
значень a, додається до довжини
B
1
. Сума обох довжин («sum», що
стоїть в нижньому рядку для
виміряних значень a), множиться
на збережене значення висоти A.
Значення всієї площі з’являється в рядку результату c.
Ви можете вимірювати скільки завгодно інших довжин B
X
,
які автоматично додаються та множаться на висоту A.
Передумовою правильного розрахунку площі є те, щоб
перша виміряна довжина (в прикладі висота приміщення
A) була однаковою для усіх часткових площин.
Для нового вимірювання площі стін з новою висотою
приміщення
A натисніть тричі на кнопку 16.
Режим розмітки (див. мал. M)
Режим розмітки слугує для перенесення відстані,
значення якої отримується шляхом вимірювання або
задається. Цей режим доречно використовувати, напр.,
при позначенні відстаней між перегородками в гіпсо-
картонних плитах.
Для активації режиму роз
мітки натискуйте кнопку вибору
режиму 3 до тих пір, поки на дисплеї не з’явиться
індикатор режиму розмітки .
Значення розмітки Ви можете налаштовувати наступним
чином:
– Щоб задати відоме значення, натискуйте кнопку
«плюс» 6 або кнопку «мінус» 12 до тих пір, поки бажане
значення не з’явиться у верхньо
му рядку виміряних
значень a. При тривалому натискуванні на кнопку
«плюс» 6 або кнопку «мінус» 12 значення на дисплеї
безперервно перегортаються. Лазер поки що не
вмикається.
– Для вимірювання значення розмітки коротко натисніть
кнопку вимірювання 7 один раз для наведення приладу
на ціль та щ
е раз для початку операції вимірювання.
Після цього лазерний промінь залишається
увімкненим.
–Виміряне або задане значення розмітки можна
скоректувати, натиснувши на кнопку «плюс» 6 або
кнопку «мінус» 12.
Після визначення значення розмітки продовжуйте
натискувати на кнопку вимірювання 7, щоб п
очати
операцію вимірювання.
Тепер рухайте вимірювальний прилад для здійснення
розмітки в необхідному напрямку. В рядку результату c
постійно відображається актуальне значення загального
1
3
2
OBJ_BUCH-947-007.book Page 177 Friday, July 8, 2016 10:44 AM
178 | Українська
1 609 92A 1YW | (8.7.16) Bosch Power Tools
відрізка. У верхньому рядку виміряних значень a продов-
жує висвічуватися вибране значення розмітки.
У середньому та нижньому рядку виміряних значень a
відображається коефіцієнт частотності («x»), тобто
скільки разів значення розмітки міститься у всій ділянці, та
різниця («dif») між цілим кратним значенн
ям розмітки та
довжиною всієї ділянки.
Якщо загальна довжина ділянки дещо менша за ціле
кратне, то на дисплеї з’являється негативне значення
різниці та найближче до нього більше кратне значення
розмітки.
Ведіть вимірювальним приладом до тих пір, поки в
середньому рядку виміряних значень a не з’явиться
необхідне кратне значення розмітки, а значення різниці в
нижньому рядку виміряних значень a не складе «0,0 м».
Потім перенесіть вихідну точку вимірювання.

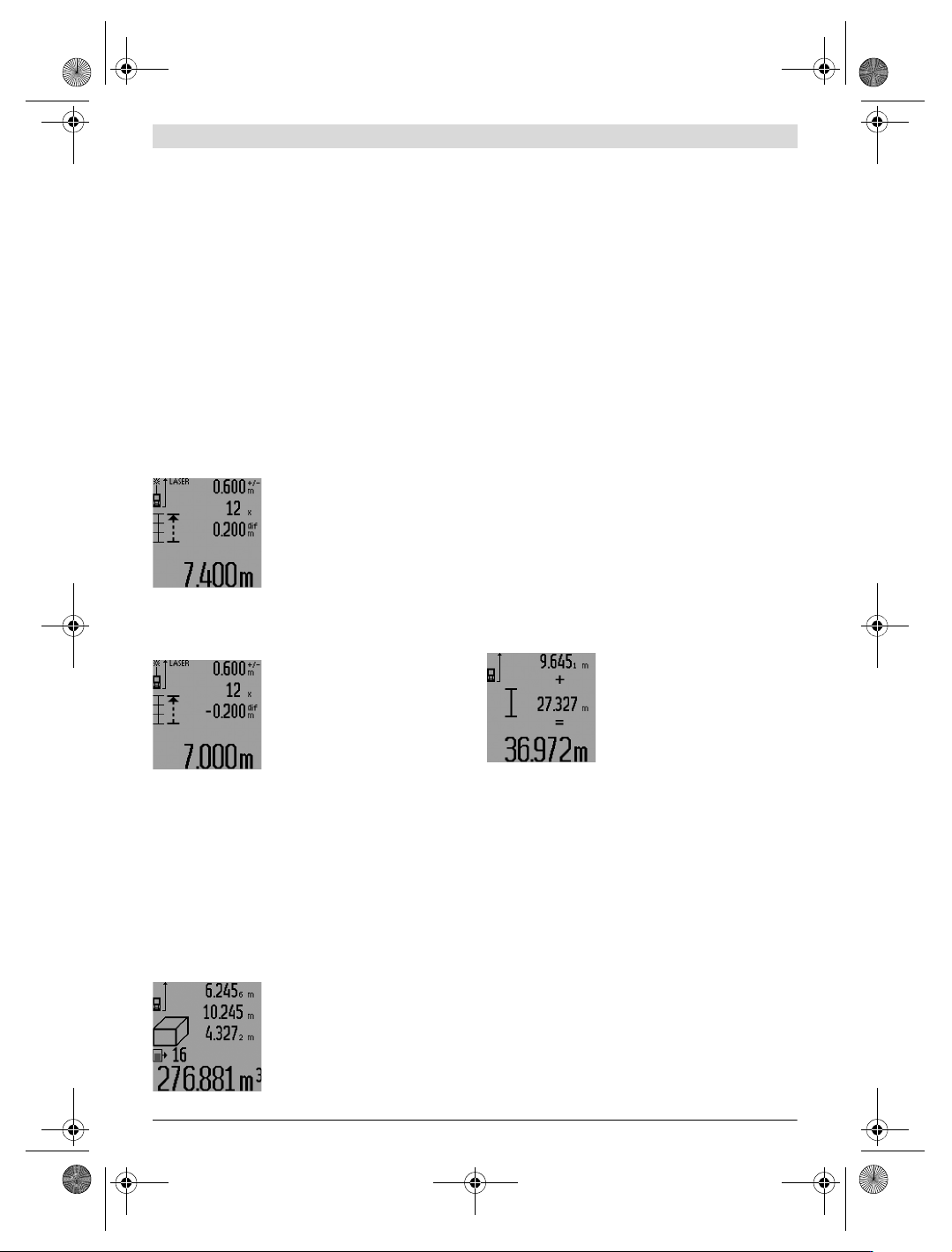

Приклади:
a) Позитивне значення різниці:
7,4 м =(12x0,6м)+0,2м
У загальній ділянці довжиною 7,4 м
значення розмітки 0,6 м міститься
12 разів. Крім того, загальна
ділянка містить іще залишок 0,2 м.
Укоротіть відстань між ви-
мірювальним приладом та
вихідною точкою на 0,2 м
(значення різниці) та перенесіть
потім довжину.
b) Негативне значення різниці:
7,0 м =(12x0,6м)–0,2м
У загальній ділянці довжиною 7,0 м
не хватає 0,2 м, щоб значення
розмітки 0,6 м вмістилося в ньому
12 разів. Збільшіть відстань між
вимірювальним приладом та
вихідною точкою на 0,2 м та
перенесіть довжину.
Коротким натисненням на кнопку вимірювання 7 Ви
можете дезактивувати режим розмітки. Тривалим
натисненням на кнопку вимірювання 7 можна знову
активувати режим розмітки (із тим самим значенням
розмітки).
Режим розмітки автоматично вимикається через 5 хвил.
Для скорішого вимкнення цього реж
иму натисніть на одну
із кнопок режимів вимірювання.
Список останніх виміряних значень
Вимірювальний прилад зберігає в пам’яті останні 30
виміряних значень та їх розрахунки і показує їх у зворотній
послідовності (останнє виміряне значення спочатку).
Щоб викликати збережені
значення вимірювань, натисніть
кнопку 15. На дисплеї з’явл
яється
результат останнього вимірювання
разом із індикатором списку
виміряних значень d, а також
лічильник для нумерації вимірювань, що з’являються на
дисплеї.
Якщо при повторному натисненні на кнопку 15
вимірювання більше не зберігаються, вимірювальний
прилад повертається в останній режим вимірю
вання. Щоб
список виміряних значень зник із дисплею, натисніть одну
із кнопок режимів вимірювання.
Щоб стерти запис у списку виміряних значень, що саме
висвічується на дисплеї, коротко натисніть кнопку 16.
Щоб стерти весь список виміряних значень, утримуйте
кнопку списку виміряних значень 15 натиснутою,
одночасно коротко натискуючи кнопку 16.
Стирання виміряних значень
Коротким натисканням на кнопку 16 можна видалити всі
останні результати одиночних вимірювань незалежно від
режиму вимірювання. Багаторазовим коротким натискан-
ням всі результати одиночних вимірювань витираються у
зворотному порядку.
У режимі вимірювання площі стін при першому короткому
натисненні кнопки 16
стирається останнє виміряне
значення, при другому натисненні – всі довжини B
X
, при
третьому– висота приміщення A.
Додавання виміряних значень
Щоб додати виміряні значення, виконайте спочатку будь-
яку операцію вимірювання або виберіть запис із списку
виміряних значень. Потім натисніть кнопку «плюс» 6. Для
підтвердження на дисплеї з’являється «+». Поті
м вико-
найте другу операцію вимірювання або виберіть інший
запис із списку виміряних значень.
Для опитування суми обох операцій
вимірювання натисніть кнопку
результату 5. Розрахунок
з’являється в рядку виміряних
значень a, а сума– в рядку
результату c.
Після підрахунку суми до цього
результату мож
на додавати інші значення вимірювання
або значення із списку виміряних значень, для чого Ви
повинні перед початком вимірювання кожного разу
натискувати кнопку «плюс» 6. Щоб закінчити додавання,
натисніть на кнопку результату 5.
Вказівки щодо додавання:
– Значення довжини, площі та об’єму не можна
змішувати
при додаванні. Якщо, напр., Ви спробуєте
додати значення довжини та площі, при натисненні
кнопки результату 5 на дисплеї коротко з’являється
«ERROR». Після цього вимірювальний прилад
повертається в попередній режим вимірювання.
– Додається завжди значення одного вимірювання
(напр., значення об’єм
у), а при тривалому
вимірюванні – виміряне значення, що відображається
на дисплеї в рядку результату c. Додавання окремих
виміряних значень із рядків виміряних значень a не
можливе.
– При вимірюванні довжини із затримкою та в режимі
розмітки додавання виконати неможливо, при
OBJ_BUCH-947-007.book Page 178 Friday, July 8, 2016 10:44 AM
Українська | 179
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
перемиканні у ці режими розпочаті операції додавання
припиняються.

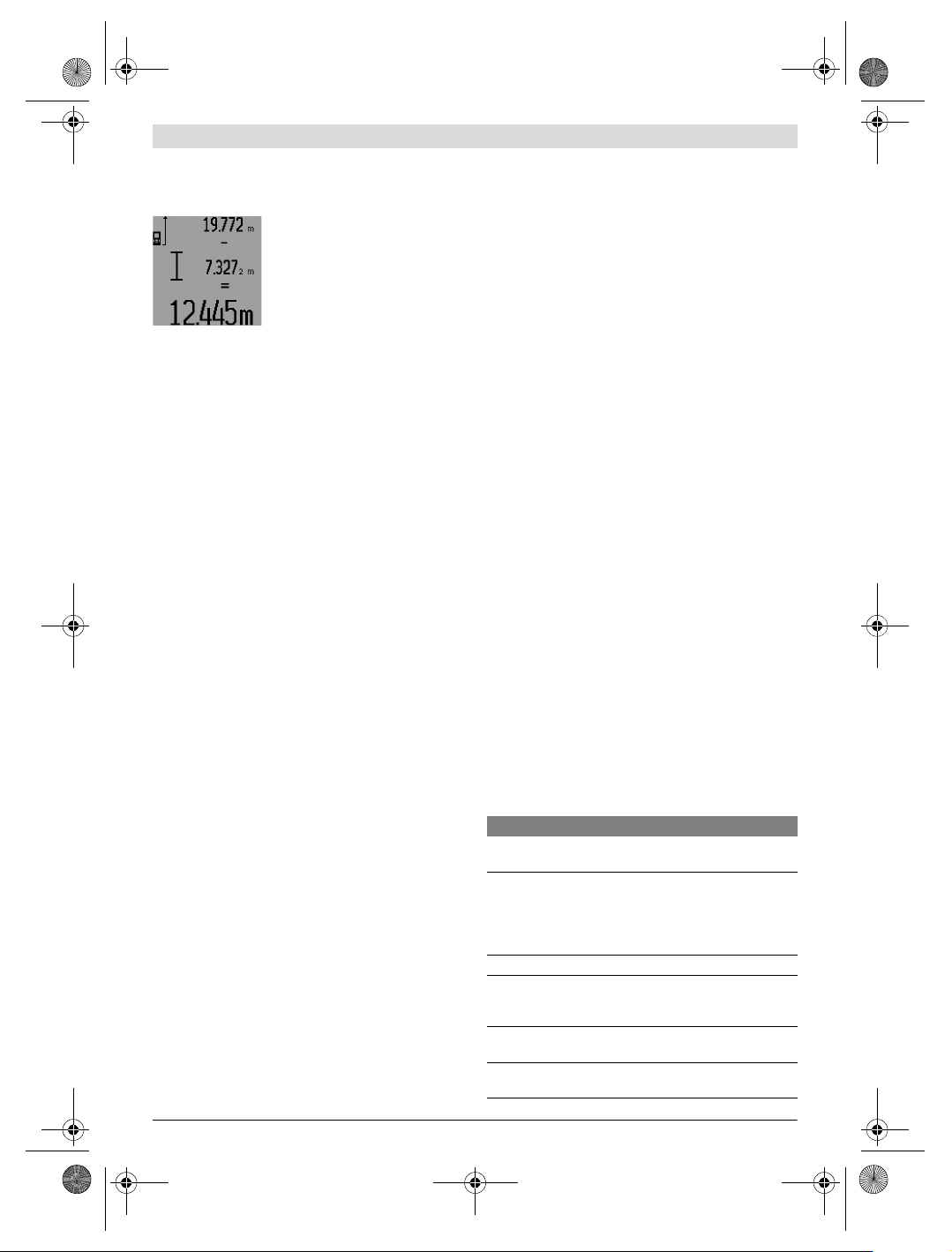

Віднімання виміряних значень
Для віднімання виміряних значень
натисніть кнопку «мінус» 12, для
підтвердження на дисплеї
з’являється «–». Наступні операції
аналогічні операціям, описаним в
розділі «Додавання виміряних
зна
чень».
Вказівки щодо роботи
Загальні вказівки
Прийомна лінза 26 і місце виходу лазерного променя 27
під час вимірювання повинні бути відкриті.
Під час вимірювання не можна пересувати
вимірювальний прилад (виняток: режим тривалого
вимірювання, вимірювання мінімуму/максимуму та
режим розмітки). То
му за можливістю покладіть
вимірювальний прилад на міцну опорну поверхню.
Фактори впливу на діапазон вимірювання
На діапазон вимірювання впливає освітлення і
віддзеркалювання від цільової поверхні. Щоб при роботах
надворі або при сильному сонці краще було видно
лазерний промінь, користуйтеся окулярами для роботи з
лазером 31 (
приладдя) і візирним щитом 32 (приладдя)
або затініть цільову поверхню.
Фактори впливу на результат вимірювання
Зважаючи на фізичні ефекти, не можна виключити
помилки в результатах вимірювання при вимірюваннях на
різних поверхнях. Сюди відносяться:
– прозорі поверхні (напр., скло, вода),
– поверхні, що віддзеркалюю
ть (напр., полірований
метал, скло),
– пористі поверхні (напр., ізоляційні матеріали),
– структуровані поверхні (напр., структурована
штукатурка, природній будівельний камінь).
За необхідністю використовуйте на таких поверхнях візир-
ний щит 32 (приладдя).
При косому наведенні на ціль можливі помилки.
Крім того, на результат вимірювання можуть впливати
шари повітря з різною температурою або непрям
е
віддзеркалювання.
Вимірювання з упорним штифтом (див. мал.B,C,Fі G)
Користуватися упорним штифтом 18 доцільно, напр., при
вимірюваннях з кутів (діагоналі приміщення) або з важ-
кодоступних місць, як напр., на рейках жалюзі.
Натисніть на фіксатор 1 упорного штифта, щоб розкласти
його або скласти чи змінити його положенн
я.
Для вимірювання від зовнішніх кутів поверніть упорний
штифт убік, для вимірювання від заднього краю упорного
штифта поверніть його назад.
Задайте відповідну базову площину для вимірювань із
упорним штифтом, натиснувши на кнопку 8 (для
вимірювань із боковим упорним штифтом задайте в якості
базової площини задній край вимірювального п
риладу).
Вирівнювання ватерпасом
Ватерпас 14 дозволяє просто вирівнювати ви-
мірювальний прилад по горизонталі. Завдяки цьому
можна легше наводити прилад на цільові поверхні,
особливо на великих відстанях.
Ватерпас 14 не придатний для нівелювання в комбінації з
лазерним променем.
Наведення на ціль за допомогою оптичного прицілу
(GLM 250 VF) (див. мал. N)
Видима лінія через оптичний приціл та лазерний п
ромінь
розташовані паралельно один до одного. Завдяки цьому
можливе точне наведення на ціль на довгих відстанях,
коли Ви не можете бачити лазерну точку неозброєним
оком.
Для наведення на ціль дивіться через шукач 10 оптичного
прицілу. Слідкуйте за тим, щоб віконце 25 оптичного
прицілу не було прикритим нічим та було чистим.
Вказівка: На б
лизьких відстанях фактична ціль та ціль,
зображена на дисплеї, не співпадають.
Наведення на ціль з використанням риски для
допомоги в орієнтації (див. мал. О)
Риска для допомоги в орієнтації 24 полегшує наведення
на ціль на великій відстані. Для цього дивіться уздовж
риски для допомоги в орієнтації збоку вимірювального
приладу. Лазерний промінь проходить паралельно до цієї
візирної лінії.
Робота зі штативом
(приладдя)
Штатив особливо необхідний при роботах на великій
відстані. Надіньте вимірювальний прилад різьбою 1/4" 21
на швидкозмінну пластину штатива 30 або звичайного
фотоштатива. Прикрутіть його фіксуючим гвинтом на
швидкозмінній пластині.
Натисканням на кнопку 8 задайте базову площину для
вимірювань із штативом (базова площина: різьба).
Неполадки – причини і усунення
Причина Що робити
Мигає індикатор виходу за межі температурного
діапазону (i), вимірювання не можливе
Температура вимірювального
приладу вийшла за межі робочої
температури від – 10 °C до
+50 °C (у режимі тривалого
вимірювання до +40 °C).
Зачекайте, поки
вимірювальний прилад
не досягне робочої
температури
З’являється індикатор зарядженості батарейок (f)
Батарейки починають
розряджуваіися (ви
мірювання
ще можливі)
Замініть батарейки або
акумуляторні батареї
Мигає індикатор зарядженості батарейок (f),
вимірювання не можливе
Батарейки розряджені Замініть батарейки або
акумуляторні батареї
OBJ_BUCH-947-007.book Page 179 Friday, July 8, 2016 10:44 AM
