Български | 207 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) о б ратна п оследователност (най-на п ред п оследно из м ере- ната стойност). З а извикване на за п а м етените стой- ности натиснете б утона 15 . Н а дис- п ле…

206 | Български

1 609 92A 1YW | (8.7.16) Bosch Power Tools

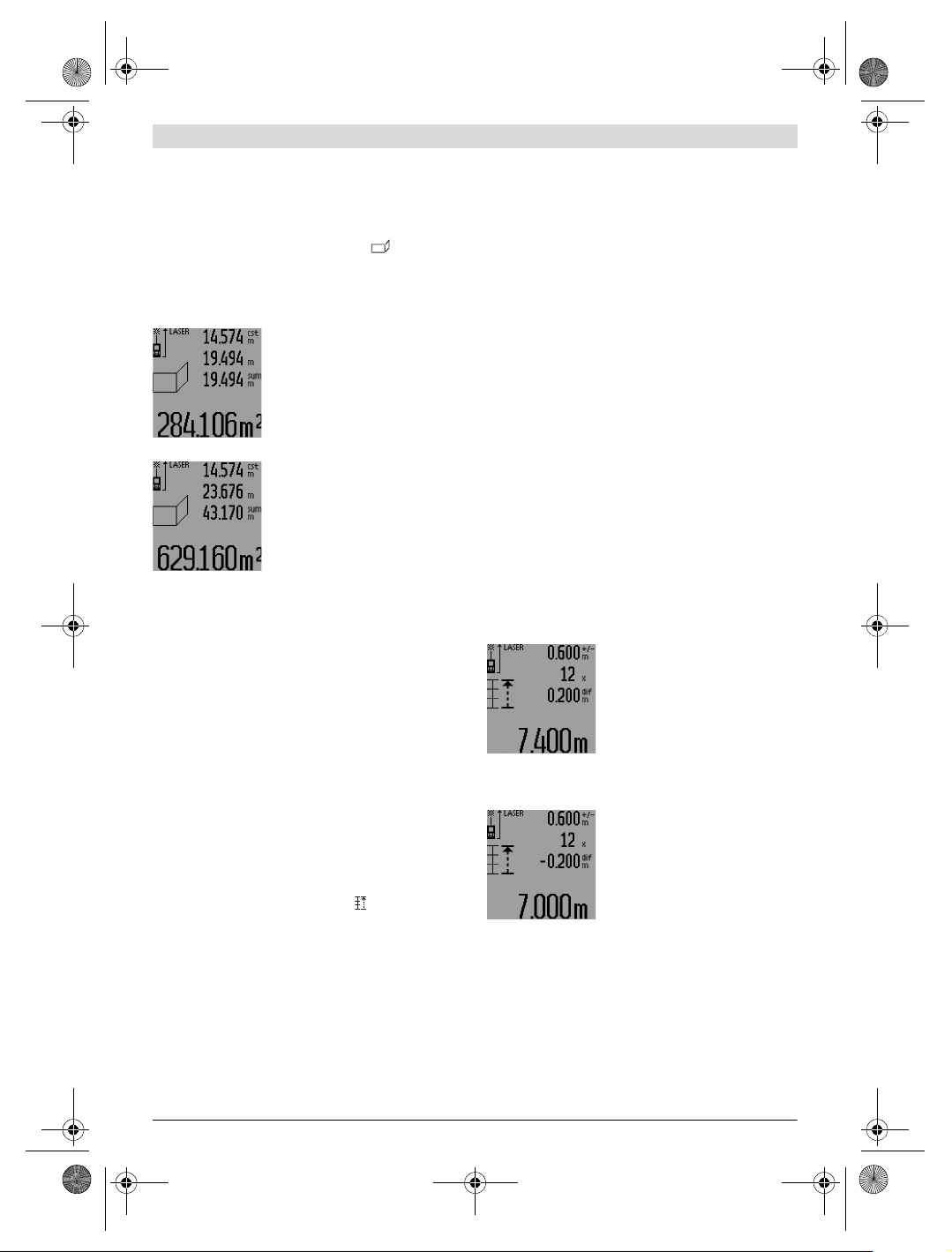

На изобразения пример трябва да бъде определена обща-

та площ на няколко стени, които имат еднаква височина A,

и различни дължини B.

За включване в режим Измерване на площ натиснете не-

колкократно функционалния бутон 3, докато на дисплея

се появи символа за измерване на площ .

Измерете височината на помещението A по стандартния

начин за из

мерване на дължини. Измерената стойност

(„cst“) се изобразява на горния ред a. Лазерът остава

включен.

След това измерете дължината B

на първата стена. Площта се измер-

ва автоматично и се изобразява на

реда за резултата c. Измерената

дължина се изписва на средния ред

a. Лазерът остава включен.

След това измерете дължината B

на втората стена. Изписаната на

средния ред a единична стойност

се добавя към B

. Сумата на двете

дължини („sum“, изписана на до-

лния ред a) се умножава с предва-

рително запаметената височина A.

Общата площ се изписва на реда за

резултата c.

Можете да измервате произволен брой допълнителни дъл-

жини B

, които автоматично се добавят към сумата и след

това се умножават с височината A.

Предпоставка за коректното определяне на площите е

първата измерена дължина (в разгледания пример висо-

чината A) да е обща за всички повърхности, чиято площ из-

мервате.

За ново измерване на площ на стена с нова височина A на-

тиснете три пъти бутона 16.

Функция Трасиране (вижте фигура M)

Функцията трасиране служи за нанасяне на зададена от-

сечка (стойност за маркиране), която може или да бъде из-

мерена, или въведена ръчно. Тя помага напр. при марки-

ране на разстояния за преградни стени при сухо строител-

ство.

За да включите функцията Трасиране, натиснете неколко-

кратно функционалния бутон 3, докато на дисплея се поя-

ви символът за функцията Трасиране .

Стойността за маркиране може да бъде настроена по след-

ните начини:

– За да въведете известна Ви стойност, натиснете и за-

дръжте бутона за събиране

6, респ. бутона за изважда-

не 12, докато желаната стойност се изпише на горния

ред за измерени стойности a. При продължително на-

тискане на бутона за събиране 6, респ. на бутона за из-

важдане 12, стойността се променя непрекъснато. Ла-

зерният лъч все още не се включва.

– За измерване на стойността за маркиране натиснете

един път краткотрайно бутона Измерване 7 за предва-

рително насочване и след това повторно за измерване.

След това лазерният лъч остава включен.

– Изм

ерената или въведена стойност може да бъде кори-

гирана чрез натискане на бутона за събиране 6, респ.

бутона за изваждане 12.

След установяването на стойността за маркиране натисне-

те продължително бутона Измерване 7, за да започнете

измерването.

За да започнете трасирането, преместете измервателния

уред в желаната посока. На реда за резултата c се изобра-

зява текущата стойност на общата измервана отсечка. На

горния ред a продължава да стои избраната стойност за

маркиране.

а средния ред и на долния ред a се изписват множителят

(„x“), колко пъти стойността за трасиране се нанася в об-

щата измервана отсечка и разликата („dif“) между

целочисленото кратно на стойността за маркиране и обща-

та измервана отсечка.

Ако общата измервана отсечка е малко по-малка от цело-

числено кратно на стойността за маркиране, се изписва

отрицателна разлика и следващото кратно на стойността

за маркиране.

Премествайте измервателния уред, докато на средния

ред a се появи желаното кратно на стойността за маркира-

не и разликата на долния ред a стане „0,0 m“. След това

аркирайте точката.

Примери:

a) Положителна разлика:

7,4m=(12x0,6m)+0,2m

На обща отсечка от 7,4 m стойност-

та за маркиране от 0,6 m се нанася

12 пъти. Освен това общата отсечка

има остатък от 0,2 m. Скъсете раз-

стоянието между измервателния

уред и началната точка на измерва-

не с 0,2 m и след това маркирайте

дължината.

b) Отрицателна разлика:

7,0 m = (12 x 0,6 m) – 0,2 m

На обща отсечка от 7,0 m не дости-

гат 0,2 m, за да се нанесе стойност-

та за маркиране от 0,6 m 12 пъти.

Увеличете разстоянието между из-

мервателния уред и началната точ-

ка на измерване с 0,2 m и след това

маркирайте дължината.

С краткотрайно натискане на б

утона Измерване 7 прекъс-

вате функцията трасиране. Продължително натискане на

бутона Измерване 7 стартира функцията трасиране от-

начало (със същата стойност за маркиране).

Функцията трасиране се изключва автоматично след

5min. За излизане от функцията преди това натиснете

един от бутоните за функциите за измерване.

Списък на последните измерени стойности

Измервателният уред запаметява последните 30 измере-

ни стойности и изчислените с тях величини и ги показва в

OBJ_BUCH-947-007.book Page 206 Friday, July 8, 2016 10:44 AM

Български | 207

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

обратна последователност (най-напред последно измере-

ната стойност).

За извикване на запаметените стой-

ности натиснете бутона 15. На дис-

плея се изобразява последно изме-

рената стойност и символът за спи-

съка с измерени стойности d, както

и брояч за номера на показваната

стойност.

Ако при следващо натискане на бутона 15 няма други за-

паметени стойности, измервателният уред се превключва

отново на последната използвана функция за измерване.

За излизане от списъка с измерени стойности натиснете

един от бутоните за

функциите за измерване.

За да изтриете текущо показваната стойност, натиснете

краткотрайно бутона 16. За да изтриете целия списък със

запаметени стойности, задръжте натиснат бутона за спи-

съка със запаметени стойности 15 и едновременно нати-

снете краткотрайно бутона 16.

Изтриване на измерени стойности

Чрез краткотрайно натискане на бутона 16 можете да

изтриете последно измерената стойност във всички режи-

ми на измерване. Чрез многократно краткотрайно натис-

кане на бутона се изтриват в обратна последователност из-

мерените преди това стойности.

Във функцията Измерване на площ

при първото кратко-

трайно натискане на бутона 16 се изтрива последно изме-

рената стойност, при повторно – всички дължини B

, при

трето – височината на помещението A.

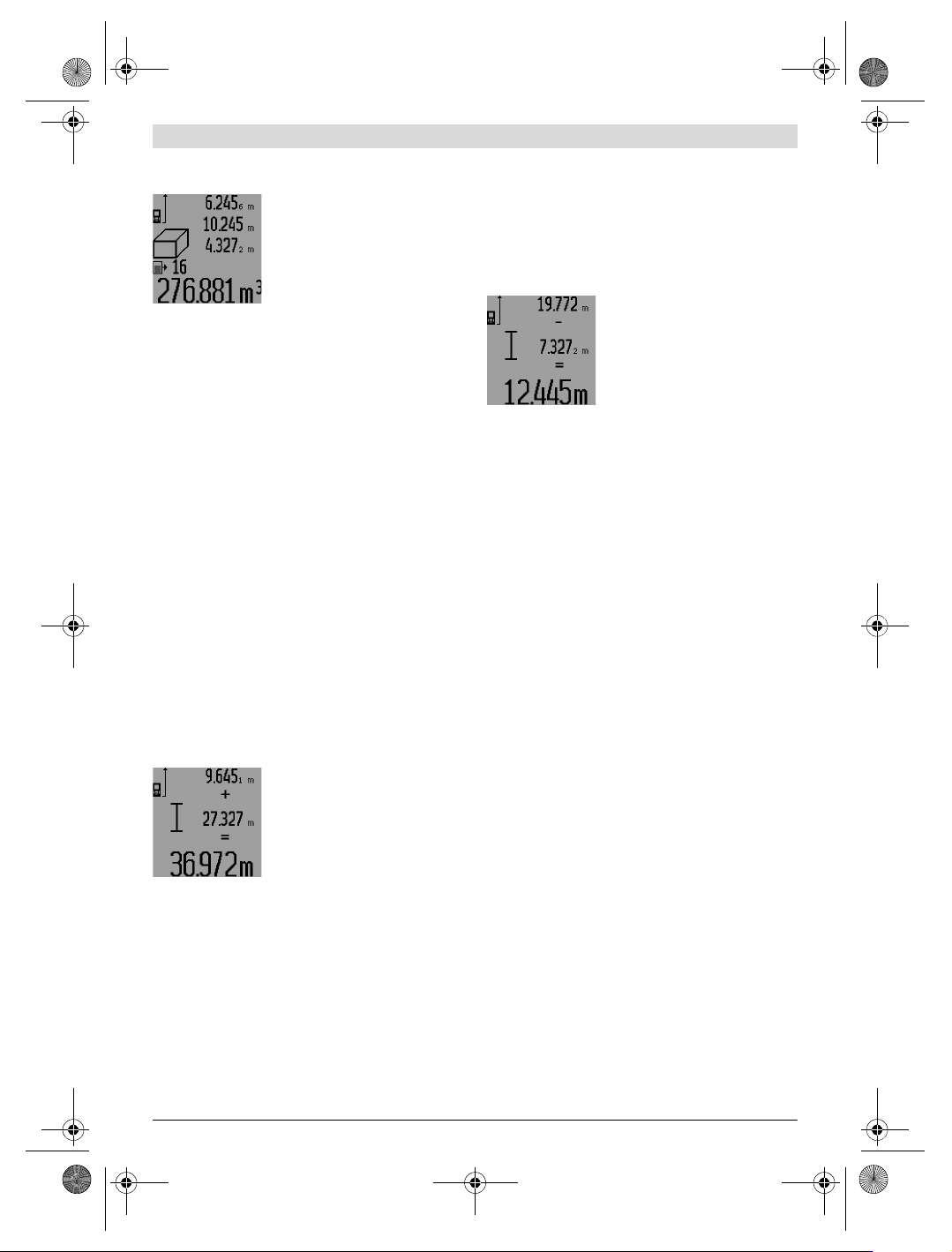

Събиране на измерени стойности

За да събирате измерени стойности, първо извършете

произволно измерване или изберете стойност от списъка

с измерени стойности. След това натиснете бутона за съ-

биране 6. За потвърждение на дисплея се появява симво-

лът „+“. След това извършете второ измерване или избе-

рете друга стойност от списъка с измерени стойности.

За извършване на действието нати-

снете бутона за резултат 5. Изчис-

лената стойност се изписва на реда

с измерени стойности a сумата на

реда за резултат c.

След изчисл

яване на сумата към ре-

зултата могат да бъдат добавяни но-

ви измерени стойности или стойности от списъка с изме-

рени стойности, като за целта преди измерването се нати-

ска бутонът за събиране 6. Събирането се завършва с на-

тискане на бутона за резултат 5.

Указания за събиране:

– При събирането не могат да се смесват стойности за

дължини, площи и обеми. Ако напр. бъде направен опит

за събиране на дължина и площ, при натискане на буто-

на за резултат 5 на дисплея за кратко се изписва

„ERROR“. След това изм

ервателният уред се връща в

последно използваната функция за измерване.

– Добавя се винаги резултатът от едно измерване (напр.

стойност на обем); при непрекъснато измерване се до-

бавя изписаната на реда за резултата c стойност.

Сумирането на отделни измерени стойности от редове-

те a стойност. Сумирането на отделни измерени стойно-

сти от редовете.

– При отложено във времето измерване на дължина и

при трасиране не е възможно събиране, при превключ-

ване към тези функции евентуално започнато сумиране

се прекъсва.

Изваждане на резултати от измерването

За изваждане на измерени стойно-

сти натиснете бутона за изваждане

12, за потвърждение на дисплея се

появява символът „–“. Начинът на

работа е аналогичен на „Събиране

на измерени стойности“.

Указания за работа

Общи указания

По време на измерване приемащата леща 26 и отворът за

изходящия лазерен лъч 27 не трябва да бъдат закривани.

При извършване на измерване уредът не трябва да се пре-

мества (с изключение на функциите непрекъснато измер-

ване, измерване на минимум/максимум и трасиране). За-

това по възможност допирайте измервателния уред към

здрава опорна повърхност.

Фактори, влияещи върху диапазона на измерване

иапазонът на измерване зависи от светлинните условия

и отражателните свойства на повърхността, до която се

измерва. За по-добра видимост на лазерния лъч при рабо-

та на открито и при силна слънчева светлина използвайте

специалните очила 31 (не са включени в окомплектовка-

та) и отразяваща мерителна плочка 32 (не е включена в

окомплектовката), или засенчете повърхността, до която

измервате.

Фактори, влияещи върху точността на измерването

Въз основа на ползваните при измерването физически

ефекти не могат да бъдат изключени възникващи грешки

при измерването до различни повърхности. В това число

влизат:

– прозрачни повърхности (напр. стъкло, вода),

–отразяващи повърхности (напр. полирани метални

предмети, стъкло),

– порести повърхности (напр. изолационни материали),

– повърхности с грапава структура (напр. груба мазилка,

естествен камък).

При необходимост при измерване до такива повърхности

използвайте отразяваща

мерителна плочка 32 (не е вклю-

чена в окомплектовката).

Освен това грешни показания могат да се получат при из-

мерване до повърхности, които са под ъгъл.

Точността на измерената стойност може да се повлияе съ-

що така от наличието на въздушни слоеве със силен гради-

ент на температурата или индиректни отражения.

OBJ_BUCH-947-007.book Page 207 Friday, July 8, 2016 10:44 AM

208 | Български

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Измерване с опорен щифт (вижте фигури B, C, F и G)

Използването на опорен щифт 18 е подходящо напр. за

измерване от ъгли (напр. диагонал на помещение) или

труднодостъпни места като шини за щори.

За да извадите или приберете опорния щифт, респ. за да

промените позицията му, натиснете бутона за застопоря-

ване 1.

За измерване от външни ъгли разтворете опорния щифт

настрани, за измерване от задния ръб

на опорния щифт го

завъртете назад.

При измерване с опорния щифт изберете съответната от-

правната равнина чрез натискане на бутона 8 (за измерва-

ния с разтворен настрани опорен щифт– от задния ръб на

измервателния уред).

Нивелиране с либела

Либелата 14 позволява лесното хоризонтално насочване

на измервателния уред. Така той може лесно да се насочи

към повърхности, които се намират на голямо разстояние.

Либелата 14 и лазерния

т лъч не са подходящо средство за

нивелиране.

Насочване с оптичния мерник (GLM 250 VF)

(вижте фигура N)

Визирната линия на оптичният мерник е успоредна на ла-

зерния лъч. Това позволява прецизното насочване дори и

при големи разстояния, когато лазерната точка не може да

се види с невъоръжено око.

За насочване погледнете през окуляра 10 на оптичния

мерник. Внимавайте прозорецът 25 на оптичния мерник

да е свободен и чист.

Упътване: На малки разстояния действителната и указана-

та от мерника целева точки не съвпадат.

Насочване с мерника (вижте фигура O)

С помощта на мерника 24 може да бъде улеснено насочва-

нето на големи разстояния. За целта погледнете успоред-

но на мерника отстрани на измервателния уред. Лазерни-

ят лъч е успореден на тази визирна линия.

Работа със статив (допълнително приспособление)

Използването на статив е необходимо особено при измер-

ване на големи дължини. Като изп

олзвате отвора с резба

21 захванете уреда към плочката за бързо захващане на

статива 30 или обикновен статив за фотоапарати. Затегне-

те го с винта за застопоряване на плочката за бързо захва-

щане на статива.

Поставете съответно отправната равнина за измерване

със статив чрез натискане на бутона 8 (отправна равнина

резбови отвор).

Грешки – причини за възникване и начини за

отстраняването им

Причина Отстраняване

Предупредителният символ за температура (i) мига,

не е възможно извършването на измервания

Измервателният уред е извън

допустимия температурен

диапазон за работа от – 10 °C до

+50 °C (в режим на не-

прекъснато измерване до

+40 °C).

Изчакайте, докато

температурата на

измервателния уред

достигне допустимия

работен диапазон

На дисплея се изобразява символът за батериите (f)

Напрежението на батериите на-

малява (все още е възможно из-

мерване)

Заменете батериите,

респ. акумулаторните

батерии

Предупредителният символ за батериите (f) мига, не е

въз

можно извършването на измервания

Напрежението на батериите е

недостатъчно

Заменете батериите,

респ. акумулаторните

батерии

На дисплея се появяват „ERROR“ и „–––––“

Ъгълът между лазерния лъч и це-

левата повърхност е твърде ос-

тър.

Увеличете ъгъла между

лазерния лъч и целева-

та повърхност

Целевата повърхност отразява

твърде силно (напр. огледало),

респ. твърде слабо (напр. черен

плат), или околната светлина е

твърде силна.

Използвайте отража-

телната плочка 32 (до-

пълнително приспосо-

бление)

Изходящият отвор за лазерния

лъч 27 респ. приемащата леща

26 са запотени (напр. в резултат

на рязка температурна промя-

на).

Избършете изходящия

отвор за лазерния лъч

27 респ. приемащата

леща 26 с мека кърпа

Изчислената стойност е по-голя-

ма от 999999 m/m

Разделете изчисление-

то на отделни стъпки

В горната част на дисплея мига съобщението „ERROR“

Опит за събиране/изваждане на

стойности с различни мерни

единици

Събирайте/изваж-

дайте само стойности с

еднаква размерност

Резултатът от измерването е недостоверен

Целевата повърхност не отразя-

ва по подходящ начин за

еднозначно измерване (напр.

водна повърхност, стъкло).

Покрийте целевата

повърхност

Изходящият отвор за лазерния

лъч 27 респ. приема

щата леща

26 са покрити.

Освободете изходящия

отвор за лазерния лъч

27 респ. приемащата

леща 26

Препятствие по пътя на лазер-

ния лъч

Цялата лазерна точка

трябва да попадне на

повърхността, до която

се измерва.

Избрана е грешна отправна рав-

нина

Изберете отправна

равнина, подходяща за

извършваното измер-

ване

Причина Отстраняване

OBJ_BUCH-947-007.book Page 208 Friday, July 8, 2016 10:44 AM
