Русский | 161 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) Русский В состав экс п луатационн ых доку м ентов, п редус м отрен- н ых изготови теле м дл я п родукции, м огут в х одить насто я - щ ее руководство п о экс п лу…
160 | Magyar
1 609 92A 1YW | (8.7.16) Bosch Power Tools
A mérőműszer minden egyes mérés során
sajátmaga felügyel a helyes működésre. Egy
hiba észlelésekor a kijelzőn csak az itt látha-
tó szimbólum villog. Ebben az esetben,
vagy ha a fent leírt hibaelhárítási eljárások
nem vezetnek eredményre, küldje el a
mérőműszert a kereskedőn keresztül a Bosch-vevőszol-
gálatnak.
A mérőműszer pontosságának ellenőrzése
A mérőműszer pontosságát a következőképpen lehet felül-
vizsgálni:
– Válasszon ki egy megváltoztathatatlan,
kb 1 – 10 m hosszúságú mérési vonalat, amelynek hosszú-
sága pontosan ismert (pl. egy helyiség szélessége, egy aj-
tónyílás stb.). A mérési szakasznak belső térben kell lennie
a mérési célfelületnek simának kell lennie és jó visszaverő
tulajdonságokkal kell rendelkeznie.
– Mérje meg 10-szer egymás után ennek a mérési szakasz-
nak a hosszát.
Az egyedi méréseknek a középértéktől való eltérése legfel-
jebb ±1,5 mm lehet. Készítsen a mérésről jegyzőkönyvet,
hogy a készülék pontosságát egy későbbi időpontban össze
tudja hasonlítani a pillanatnyi pontossággal.
Karbantartás és szerviz
Karbantartás és tisztítás
A mérőműszert csak az azzal együtt szállított védőtáskában
tárolja és szállítsa.
Tartsa mindig tisztán a mérőműszert.
Ne merítse vízbe vagy más folyadékokba a mérőszerszámot.
A szennyeződéseket egy nedves, puha kendővel törölje le. Ne
használjon tisztító- vagy oldószereket.
Mindenekelőtt a 26 vevő lencsét ugyanolyan gondosan ápol-
ja, mint a szemüvegét, vagy a fényképezőgépe lencséjét.
Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,
okvetlenül adja meg a mérőműszer típustábláján található
10-jegyű rendelési számot.
Ha javításra van szükség, a 28 védőtáskába csomagolva küld-
je be a mérőműszert.
Vevőszolgálat és használati tanácsadás
A Vevőszolgálat választ ad a termékének javításával és kar-
bantartásával, valamint a pótalkatrészekkel kapcsolatos kér-
déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb-
rák és egyéb információk a címen találhatók:
www.bosch-pt.com
A Bosch Használati Tanácsadó Team szívesen segít, ha termé-
keinkkel és azok tartozékaival kapcsolatos kérdései vannak.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,
okvetlenül adja meg a termék típustábláján található 10-jegyű
cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készüléké-
nek javítását.
Tel.: (061) 431-3835
Fax: (061) 431-3888
Hulladékkezelés
A mérőműszereket, a tartozékokat és a csomagolást a
környezetvédelmi szempontoknak megfelelően kell újrafel-
használásra előkészíteni.
Ne dobja ki a mérőműszereket és az akkumulátorokat/eleme-
ket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elhasznált mérőműszerekre vonatkozó
2012/19/EU európai irányelvnek és az el-
romlott vagy elhasznált akkumulátorok-
ra/elemekre vonatkozó 2006/66/EK euró-
pai irányelvnek megfelelően a már nem
használható akkumulátorokat/elemeket kü-
lön össze kell gyűjteni és a környezetvédel-
mi szempontoknak megfelelően kell újrafel-
használásra leadni.
A változtatások joga fenntartva.
A kijelző felső részén villog az „ERROR” üzenet
Különböző mértékegységű mért
értékek hozzáadása/kivonása
Csak azonos
mértékegységben
megadott mérési
eredményeket szabad
összeadni, illetve
kivonni
A mérési eredmény nem plauzibilis
A célfelület (például vízfelület,
üveg) nem veri vissza
egyértelműen a lézersugarat.
Takarja le a célfelületet
A lézersugár 27 kilépési pontját,
illetve a 26 vevő lencsét valami
letakarja.
Tartsa szabadon a
lézersugár 27 kilépési
pontját, illetve a 26 vevő
lencsét
Akadály a lézersugár útjában A teljes lézerpontnak a
célfelületen kell
feküdnie.
Hibás vonatkoztató sík van
beállítva
Állítson be a méréshez
illő vonatkoztató síkot
A hiba oka Elhárítás módja
OBJ_BUCH-947-007.book Page 160 Friday, July 8, 2016 10:44 AM
Русский | 161
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Русский
В состав эксплуатационных документов, предусмотрен-
ных изготовителем для продукции, могут входить настоя-
щее руководство по эксплуатации, а также приложения.
Информация о подтверждении соответствия содержится
в приложении.
Информация о стране происхождения указана на корпусе
изделия и в приложении.
Дата изготовления указана на последней странице облож-
ки Руководства или на корпусе издели
я.
Контактная информация относительно импортера содер-
жится на упаковке.
Срок службы изделия
Срок службы изделия составляет 7 лет. Не рекомендуется
к эксплуатации по истечении 5 лет хранения с даты изго-
товления без предварительной проверки (дату изготовле-
ния см. на этикетке).
Перечень критических отказов и ошибочные действия
персонала или пользователя
–не использовать при появлении дыма непосредствен-
но из корпуса изделия
–не использовать на открытом пространстве во время
дождя (в распыляемой воде)
–не включать при попадании воды в корпус
Критерии предельных состояний
– поврежден корпус изделия
Тип и периодичность технического обслуживания
Рекомендуется очистить инструмент от пыли после каждо-
го использования.
Хранение
–необходимо хранить в сухом месте
–необходимо хранить вдали от источников повышенных
температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада
температур
– если инструмент поставляется в мягкой сумке или пла-
стиковом кейсе рекомендуется хранить инструмент в
этой защитной упаковке
– подробные требования к условиям хранения смотрите
в ГОСТ 15150 (Условие 1)
Транспортировка
–категорически не допускается падение и любые меха-
нические воздействия на упаковку при транспортиров-
ке
– при разгрузке/погрузке не допускается использование
любого вида техники, работа
ющей по принципу зажима
упаковки
– подробные требования к условиям транспортировки
смотрите в ГОСТ 15150 (Условие 5)
Указания по безопасности
Для обеспечения безопасной и надеж-
ной работы с измерительным инстру-
ментом должны быть прочитаны и со-
блюдаться все инструкции. Использова-
ние измерительного инструмента не в со-
ответствии с настоящими указаниями
чревато повреждений интегрированных
защитных механизмов. Никогда не изме-
няйте до неузнаваемости предупредительные таблич-
ки на измерительном инструменте. ХОРОШО СОХРА-
НЯЙТЕ ЭТУ ИНСТРУКЦИЮ И ПЕРЕДАВАЙТЕ ЕЕ ВМЕСТЕ
С ПЕРЕДАЧЕЙ ИЗМЕРИТЕЛЬНОГО ИНСТРУМЕН
ТА.
Внимание – использование других не упомянутых
здесь элементов управления и регулирования или
других методов эксплуатации может подвергнуть
Вас опасному для здоровья излучению.

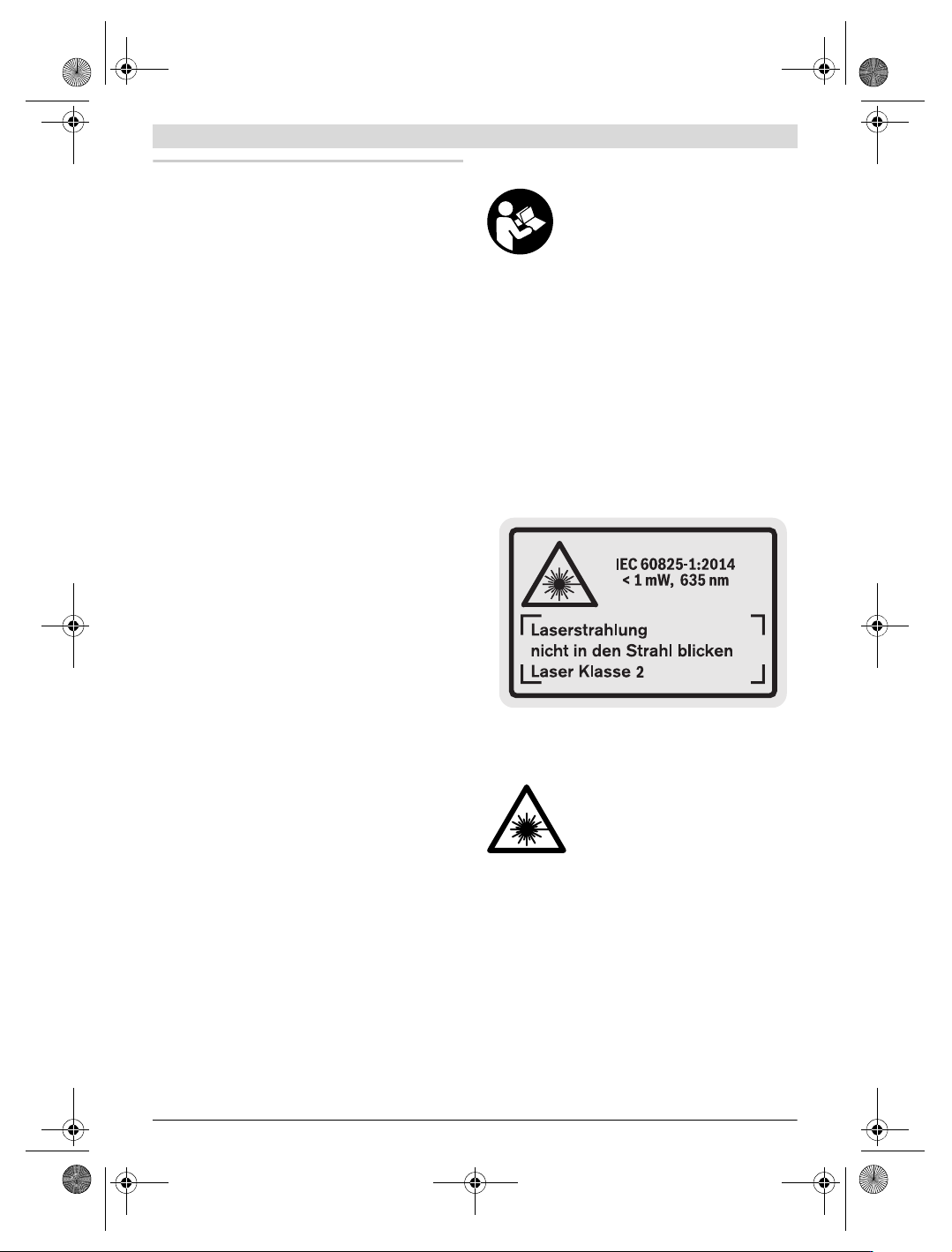

Измерительный инструмент поставляется с преду-
предительной табличкой (на странице с изображе-
нием измерительного инструмента показана под но-
мером 19).
Если текст предупредительной таблички не на язы-
ке Вашей страны, заклейте его перед первой эк-
сплуатацией прилагаемой наклейкой на языке Ва-
шей страны.
Не направляйте луч лазера на людей
или животных и сами не смотрите на
прямой или отражаемый луч лазера.
Этот луч может слепить людей, стать при-
чиной несчастного случа
я или повредить
глаза.
В случае попадания лазерного луча в глаз глаза
нужно намеренно закрыть и немедленно отвернуть-
ся от луча.
Не меняйте ничего в лазерном устройстве.
Не применяйте лазерные очки в качестве защитных
очков. Лазерные очки служат для лучшего распознава-
ния лазерного луча, однако они не защищают от лазер-
ного излучения.
Не применяйте лазерные очки в качестве солнеч-
ных очков или в уличном движении. Лазерные очки
не дают полной защиты от ультрафиолетового излуче-
ния и ухудшают восприятие красок.
OBJ_BUCH-947-007.book Page 161 Friday, July 8, 2016 10:44 AM
162 | Русский
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Ремонт Вашего измерительного инструмента пору-
чайте только квалифицированному персоналу, ис-
пользуя только оригинальные запасные части. Этим
обеспечивается безопасность измерительного ин-
струмента.
Не разрешайте детям пользоваться лазерным изме-
рительным инструментом без надзора. Они могут не-
умышленно ослепить людей.
Не работайте с измерительным инструментом во
взрывоопасной среде, поблизости от горючих жид-
костей, газов и пыли. В измерительном инструменте
могут образоваться искры, от которых мо
жет вос-
пламениться пыль или пары.
Описание продукта и услуг
Пожалуйста, откройте раскладную страницу с иллюстра-
циями инструмента и оставляйте ее открытой, пока Вы из-
учаете руководство по эксплуатации.
Применение по назначению
Измерительный инструмент предназначен для измерения
расстояний, длин, высот, удалений и расчетов площадей и
объемов. Измерительный инструмент подходит для рабо-
ты внутри помещений и на открытом воздухе.
Технические данные
Изображенные составные части
Нумерация представленных составных частей выполнена
по изображению измерительного инструмента на страни-
це с иллюстрациями.
1 Фиксатор упорного штифта
2 Кнопка непрерывного лазерного луча
3 Кнопка выбора режима
4 Кнопка измерения длины, площади и объема
Цифровой лазерный дальномер GLM 150 GLM 250 VF
Товарный №
3 601 K72 000 3 601 K72 100
Оптический прицел
–
Диапазон измерений
0,05–150 м
A)
0,05–250 м
A)
Точность измерения (типичная) ±1,0мм
B)
±1,0мм
B)
Наименьшее отображаемое значение 0,1 мм 0,1 мм
Рабочая температура
–10°C...+50°C
C)
–10°C...+50°C
C)
Температура хранения –20 °C...+70 °C –20 °C...+70 °C
Относительная влажность воздуха не более
90 % 90 %
Класс лазера
22
Тип лазера
635 нм, <1 мВт 635 нм, <1 мВт
Диаметр лазерного луча (при 25 °C) ок.
– на расстоянии 10 м
– на расстоянии 150 м
6 мм
D)
90 мм
D)
6 мм
D)
90 мм
D)
Батарейки
Аккумуляторные элементы
4 x 1,5 В LR03 (AAA)
4x1,2ВHR03(AAA)
4x1,5ВLR03(AAA)
4 x 1,2 В HR03 (AAA)
Срок службы батарей ок.
– Единичные измерения
– Продолжительное измерение
30000
E)
5 ч
E)
30000
E)
5 ч
E)
Вес согласно EPTA-Procedure 01:2014 0,24 кг 0,24 кг
Размеры
66 x 120 x 37 мм 66x120x37мм
Степень защиты
IP 54 (защита от пыли и брызг
воды)
IP 54 (защита от пыли и брызг
воды)
A) Диапазон измерения тем больше, чем лучше лазерный луч отражается от поверхности цели (рассеивающее, не зеркальное отражение) и
чем ярче лазерная точка видна на фоне освещения окружающей среды (внутренние помещения, сумерки). При неблагопрятных условиях
(напр., работа на улице при сильном солнечном излучении) может п
онадобиться применение визирной марки.
B) При неблагоприятных условиях, напр., сильное солнце или поверхность с плохой отражательной способностью, максимальное отклонение
составляет ±20 мм на 150 м. При благоприятных условиях можно исходить из ±0,05 мм/м.
C) В режиме продолжительного измерения макс. рабочая температура составляет +40 °C.
D)
Ширина лазерной линии зависит от фактуры поверхности и условий окружающей среды.
E) С аккумуляторными элементами 1,2 В возможно меньше измерений, чем с батарейками на 1,5 В. Длительность работы батареек указана
для измерений без подсветки дисплея и звука.
Однозначная идентификация Вашего измерительного инструмента возможна по серийному номеру 20 на заводской табличке.
