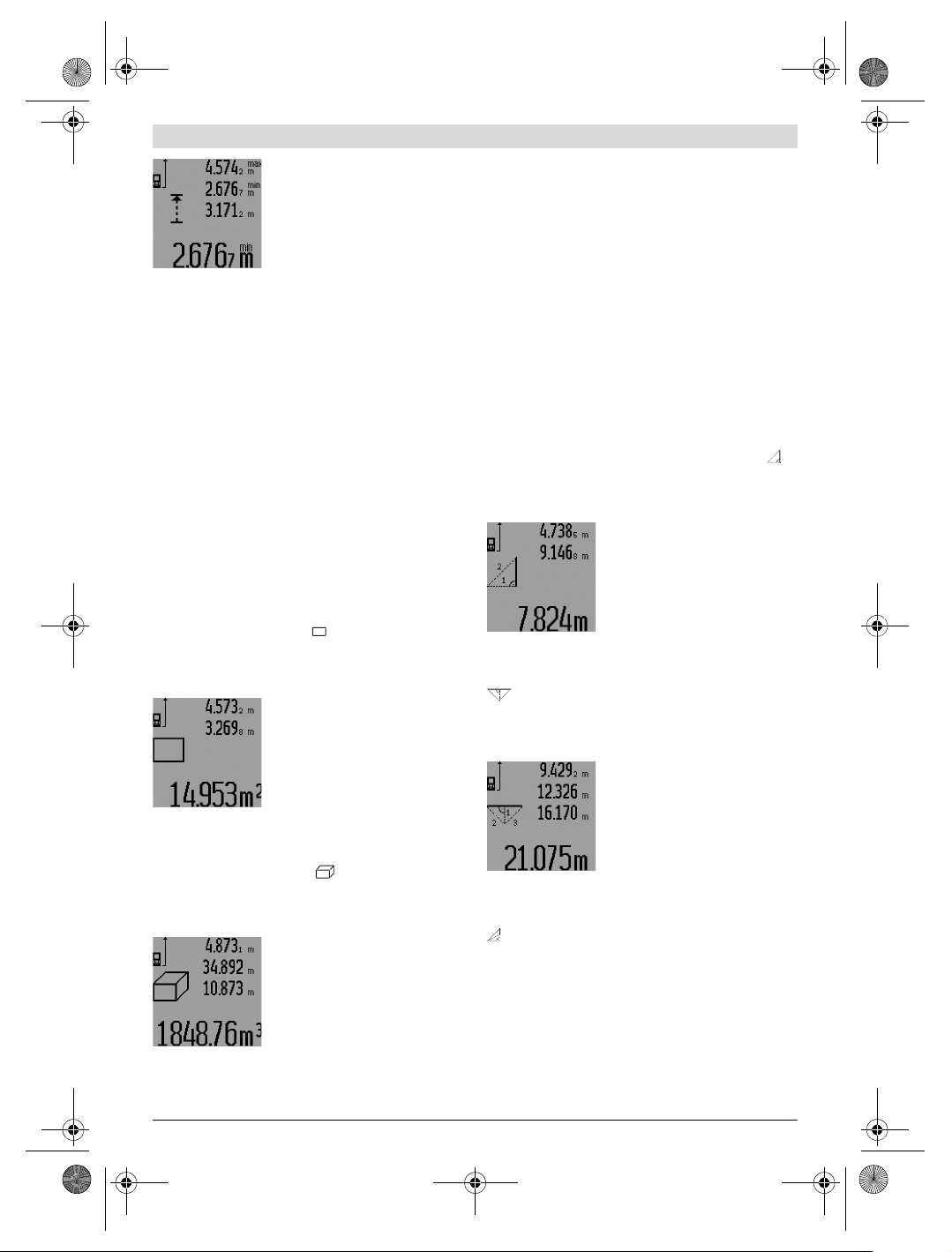

Tulemuse real c kuvatakse (sõltuvalt

valitud funktsioonist) minimaalset või

maksimaalset mõõteväärtust. See

kirjutatakse alati üle, kui hetkel mõõ-

detud pikkus on suurem kui senine

minimaal- või maksimaalväärtus.

Mõõteväärtuste ridadele a ilmuvad

maksimaalne („max“), minimaalne

(„min“) ja viimase mõõtmise väärtus.

Miinimum-/maksimummõõtmise lõpetamiseks vajutage kor-

raks mõõtmise nupule 7. Uus vajutamine mõõtmise nupule

käivitab mõõtmise uuesti.

Miinimum-/maksimummõõtmist saab kasutada pikkuse

mõõtmisel ka teiste mõõtefunktsioonidega (nt pindala mõõt-

misel). Üksikute mõõteväärtuste kindlakstegemiseks vajuta-

ge nupule 13 miinimummõõtmise puhul üks kord ja maksi-

mummõõtmise puhul kaks korda. Laserkiire sisselülitamiseks

vajutage seejärel mõõtmise nupule 7. Juhtige mõõteseadet

nii, et mõõdate ära soovitud miinimum- ja maksimumväärtu-

se, ja vajutage mõõtmise nupule 7, et kaasata miinimum- või

maksimumväärtus jooksvasse arvestusse.

Ajalise nihkega pindala mõõtmise korral ja ülekandmise funkt-

siooni puhul ei saa miinimum- ja maksimummõõtmist teosta-

da.

Miinimum-/maksimummõõtmine lülitub 5 minuti pärast auto-

maatselt välja.

Pindala mõõtmine

Pindala mõõtmiseks vajutage nupule 4 seni, kuni ekraanile il-

mub pindala mõõtmise sümbol .

Seejärel mõõtke üksteise järel pikkus ja laius nagu pikkuse

mõõtmiselgi. Kahe mõõtmise vaheajal jääb laserkiir sisse-

lülitatuks.

Pärast teise mõõtmise teostamist ar-

vutatakse pindala automaatselt välja

ja kuvatakse tulemuse real c. Üksiku-

te mõõtmiste väärtused ilmuvad mõõ-

teväärtuste ridadele a.

Ruumala mõõtmine

Ruumala mõõtmiseks vajutage nupule 4 seni, kuni ekraanile il-

mub ruumala mõõtmise sümbol .

Seejärel mõõtke üksteise järel pikkus, laius ja kõrgus nagu

pikkuse mõõtmiselgi. Kolme mõõtmise vaheajal jääb laserkiir

sisselülitatuks.

Pärast kolmanda mõõtmise teosta-

mist arvutatakse ruumala automaat-

selt välja ja see ilmub tulemuse reale

c. Üksikute mõõtmiste väärtused il-

muvad mõõteväärtuste ridadele a.

Väärtusi, mis on suuremad kui

999999 m

ei ole võimalik kuvada,

ekraanile ilmub „ERROR“ ja

„––––“. Leidke otsitav ruumala osamõõtmiste teel ja liitke

osamõõtmiste tulemused kokku.

Kaudne pikkuse mõõtmine (vt jooniseid H–K)

Kaudset pikkuse mõõtmist kasutatakse vahemaade mõõtmi-

seks, mis ei ole vahetult mõõdetavad, kuna laserkiire teel on

mingi takistus või puudub peegeldav sihtpind. Korrektsed

tulemused saadakse ainult siis, kui vastaval mõõtmisel vajali-

kest täisnurkadest peetakse täpselt kinni (Pythagorase teo-

reem).

Veenduge, et mõõtmise lähtepunkt (nt mõõteseadme taga-

serv) oleks kõikide üksikute mõõtmiste ajal täpselt ühes ja sa-

mas kohas (erand: trapetsmõõtmine).

Üksikute mõõtmiste vaheajal jääb laserkiir sisselülitatuks.

Kaudseks pikkuse mõõtmiseks saab kasutada nelja mõõtere-

žiimi, millega saab mõõta erinevaid vahemaid. Mõõterežiimi

valikuks vajutage funktsiooni ümberlülitamise nupule 3 seni,

kuni soovitud mõõterežiimi sümbol ilmub ekraanile.

a) Ühekordne Pythagoras-mõõtmine (vt joonist H)

Vajutage funktsiooni ümberlülitamise nupule 3 seni, kuni ek-

raanile ilmub ühekordse Pythagoras-mõõtmise sümbol .

Mõõtke samamoodi nagu pikkuse mõõtmise puhul ära vahe-

maad „1“ ja „2“ nimetatud järjekorras. Veenduge, et vahe-

maa „1“ ja otsitud vahemaa „E“ vahele jääb täisnurk.

Pärast viimase mõõtmise teostamist

ilmub otsitud vahemaa väärtus „E“ tu-

lemuse reale c. Üksikute mõõtmiste

väärtused ilmuvad mõõteväärtuste ri-

dadele a.

b) Kahekordne Pythagoras-mõõtmine (vt joonist I)

Vajutage funktsiooni ümberlülitamise nupule 3 seni, kuni ek-

raanile ilmub kahekordse Pythagoras-mõõtmise sümbol

Mõõtke samamoodi nagu pikkuse mõõtmise puhul ära vahe-

maad „1“, „2“ ja „3“ nimetatud järjekorras. Veenduge, et va-

hemaa „1“ ja otsitud vahemaa „E“ vahele jääb täisnurk.

Pärast viimase mõõtmise teostamist

ilmub otsitud vahemaa väärtus „E“ tu-

lemuse reale c. Üksikute mõõtmiste

väärtused ilmuvad mõõteväärtuste ri-

dadele a.

c) Kombineeritud Pythagoras-mõõtmine (vt joonist J)

Vajutage funktsiooni ümberlülitamise nupule 3 seni, kuni ek-

raanile ilmub kombineeritud Pythagoras-mõõtmise sümbol

Mõõtke samamoodi nagu pikkuse mõõtmise puhul ära vahe-

maad „1“, „2“ ja

„3“ nimetatud järjekorras. Veenduge, et va-

hemaa „1“ ja otsitud vahemaa „E“ vahele jääb täisnurk.

OBJ_BUCH-947-007.book Page 249 Friday, July 8, 2016 10:44 AM

250 | Eesti

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Pärast viimase mõõtmise teostamist

ilmub otsitud vahemaa väärtus „E“ tu-

lemuse reale c. Üksikute mõõtmiste

väärtused ilmuvad mõõteväärtuste ri-

dadele a.

d) trapetsmõõtmine. (vt joonist K)

Vajutage funktsiooni ümberlülitamise nupule 3 seni, kuni ek-

raanile ilmub trapetsmõõtmise sümbol .

Mõõtke samamoodi nagu pikkuse mõõtmise puhul ära vahe-

maad „1“, „2“ ja „3“ nimetatud järjekorras. Veenduge, et va-

hemaa „3“ mõõtmine algab täpselt vahemaa „1“ lõpp-punktis

ja et vahemaade „1“ ja „2“ ning vahemaade „1“ ja „3“ vahel

on täisnurk.

Pärast viimase mõõtmise teostamist

ilmub otsitud vahemaa väärtus „E“ tu-

lemuse reale c. Üksikute mõõtmiste

väärtused ilmuvad mõõteväärtuste ri-

dadele a.

Ajalise nihkega pikkuse mõõtmine

Ajalise nihkega pikkuse mõõtmist saab kasutada nt raskesti li-

gipääsetavate kohtade mõõtmisel või juhul, kui mõõteseadme

liigutamine mõõtmise ajal on takistatud.

Pikkuse mõõtmiseks vajutage funktsiooni ümberlülitamise

nupule 3 seni, kuni ekraanile ilmub ajalise nihkega pikkuse

mõõtmise sümbol .

Mõõteväärtuse reale a ilmub mõõtmiskäsu andmisest mõõt-

miseni jääv aeg. Vajutamisega pluss-nupule 6 või miinus-nu-

pule 12 saab aega reguleerida vahemikus 1 s kuni 60 s.

Seejärel vajutage mõõtmise nupule 7,

et laserkiirt sisse lülitada ja sihtpunkt

välja fokusseerida. Mõõtmiskäsu and-

miseks vajutage uuesti mõõtmise nu-

pule 7. Mõõtmine toimub pärast sea-

tud aja möödumist. Mõõteväärtus il-

mub tulemuse reale c.

Ajalise nihkega pikkuse mõõtmise pu-

hul ei saa mõõtetulemusi liita või lahutada ega teostada miini-

mum- või maksimummõõtmist.

Seina pindala mõõtmine (vt joonist L)

Seina pindala mõõtmisega tehakse kindlaks mitme ühesugu-

se kõrgusega ala kogupindala.

Kujutatud näites tuleb kindlaks teha mitme seina kogupind-

ala, millel on sama kõrgus A, kuid erinev pikkus B.

Seina pindala mõõtmiseks vajutage funktsiooni ümberlülita-

mise nupule 3 seni, kuni ekraanile ilmub seina pindala mõõt-

mise sümbol .

Mõõtke ruumi kõrgus A samamoodi nagu pikkuse mõõtmisel.

Mõõteväärtus („cst“) ilmub ülemisele mõõteväärtuste reale

a. Laser jääb sisselülitatuks.

Seejärel mõõtke ära esimese seina

pikkus B

. Pindala arvutatakse auto-

maatselt välja ja näit ilmub tulemuse

reale c. Pikkuse mõõtmise tulemus on

keskmisel mõõteväärtuste real a. La-

ser jääb sisselülitatuks.

Nüüd mõõtke ära teise seina pikkus

. Keskmisel mõõteväärtuste real a

kuvatud mõõtetulemus liidetakse

juurde pikkusele B

. Mõlema pikkuse

summa („sum“, mida kuvatakse alu-

misel mõõteväärtuste real a), korru-

tatakse salvestatud kõrgusega A. Ko-

gupindala ilmub tulemuse reale c.

Võite ära mõõta ükskõik kui palju teisi pikkusi B

, mis liidetak-

se juurde ja korrutatakse kõrgusega A.

Pindala korrektse arvutamise eelduseks on, et esimene mõõ-

detud pikkus (näiteks ruumi kõrgus A) on kõikide osapindala-

de puhul identne.

Et mõõta uue kõrgusega A uut seina, vajutage kolm korda nu-

pule 16.

Ülekandmise funktsioon (vt joonist M)

Ülekandmise funktsiooni saab kasutada kindla vahemaa üle-

kandmiseks, mida saab kas mõõta või sisestada. See aitab

maha märkida näiteks kaugusi kergvaheseinte jaoks.

Ülekandmise funktsiooni valimiseks vajutage funktsiooni üm-

berlülitamise nupule 3 seni, kuni ekraanile ilmub ülekandmise

funktsiooni näit .

Ülekantavat väärtust saab reguleerida järgmiselt:

– Teadaoleva väärtuse kindlakstegemiseks vajutage pluss-

nupule 6 ja miinus-nupule 12 seni, kuni soovitud väärtus il-

mub ülemisele mõõteväärtuste reale a. Pikal vajutamisel

pluss-nupule 6 või miinus-nupule 12 jooksevad numbrid

pidevalt edasi. Laser ei lülitu veel sisse.

– Ülekantava väärtuse mõõtmiseks vajutage mõõtmise nu-

pule 7 üks kord, et sihtpunkti välja fokusseerida, ja uuesti

üks kord, et mõõtmist teostada. Seejärel jääb laserkiir sis-

selülitatuks.

– Mõõdetud või sisestatud ülekantavat väärtust saab paran-

dada vajutamisega pluss-nupule 6 või miinus-nupule 12.

Pärast ülekantava väärtuse kindlakstegemist vajutage pikalt

mõõtmise nupule 7, et mõõtmist alustada.

Juhtige nüüd mõõteseadet ülekandmiseks soovitud suunas.

Tulemuse real c näidatakse pidevalt kogumõõtetrajektoori ak-

tuaalset mõõteväärtust. Ülemisel mõõteväärtuste real a kuva-

takse endiselt valitud ülekantavat väärtust.

Keskmisel ja alumisel mõõteväärtuste real a on tegur („x“),

mis näitab, mitu korda sisaldub ülekantav väärtus kogumõõ-

tetrajektooril, ja vahet („dif“) ülekantava väärtuse täiskorda-

ja ja kogutrajektoori vahel.

Kui kogumõõtetrajektoor on pisut väiksem kui täiskordaja, ku-

vatakse negatiivset vahet ja ülekantava väärtuse järgmist lähi-

mat täiskordajat.

OBJ_BUCH-947-007.book Page 250 Friday, July 8, 2016 10:44 AM

Eesti | 251

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Liigutage mõõteseadet seni, kuni keskmisel mõõteväärtuste

real a on ülekantava väärtuse soovitud kordaja, ning vahe alu-

misel mõõteväärtuste real a on „0,0 m“. Seejärel märkige ära

mõõtmise lähtepunkt.

Näited:

a) Positiivne vaheväärtus:

7,4 m = (12 x 0,6m) + 0,2 m

7,4 m pikkusel kogutrajektooril sisal-

dub 0,6 m pikkune ülekantav väärtus

12 korda. Lisaks sellele sisaldab

kogutrajektoor veel 0,2 m. Lühen-

dage mõõteseadme ja lähtepunkti va-

helist vahemaad 0,2 m võrra ja kand-

ke seejärel pikkus üle.

b) Negatiivne vaheväärtus:

7,0 m = (12 x 0,6 m) – 0,2 m

7,0 m pikkusel kogutrajektooril puu-

dub 0,2 m, et 0,6 m pikkune ülekan-

tav väärtus sisalduks 12 korda.

Suurendage mõõteseadme ja lähte-

punkti vahelist vahemaad 0,2 m ja

kandke pikkus üle.

Lühikese vajutamisega mõõtmise nu-

pule 7 katkestate ülekandmise funktsiooni. Uus pikk vajuta-

mine mõõtmise nupule 7 käivitab ülekandmise funktsiooni

uuesti (sama ülekantava väärtusega).

Ülekandmise funktsioon lülitub 5 minuti pärast automaatselt

välja. Funktsioonist eelnevaks väljumiseks vajutage ühe mõõ-

terežiimi nupule.

Viimaste mõõteväärtuste loend

Mõõteseade salvestab viimased 30 mõõteväärtust ja nende

arvestused ning kuvab neid vastupidises järjestuses (alates

viimasest mõõteväärtusest).

Salvestatud mõõtmiste esiletoomi-

seks vajutage nupule 15. Ekraanile il-

mub viimase mõõtmise tulemus, selle

juurde mõõteväärtuste loendi indi-

kaator d ning kuvatud mõõtmiste

numbrite lugeja.

Kui uuel vajutamisel nupule 15 ei sal-

vestata enam mõõtmisi, läheb mõõteseade tagasi viimasesse

mõõterežiimi. Mõõteväärtuste loendist väljumiseks vajutage

ühe mõõterežiimi nupule.

Selleks et kuvatud kirjet mõõteväärtuste loendist kustutada,

vajutage korraks nupule 16. Et kustutada kogu mõõteväärtus-

te loendit, hoidke mõõteväärtuste loendi nuppu 15 all ja vaju-

tage samal ajal korraks nupule 16.

Mõõtmisväärtuste kustutamine

Vajutades korraks nupule 16, saate kõikides mõõterežiimides

viimati väljaarvutatud üksiku mõõtmise tulemuse kustutada.

Kui vajutate nupule lühidalt mitu korda, kustutatakse üksikute

mõõtmiste tulemused vastupidises järjekorras.

Seina pindala mõõtmise režiimis kustutatakse esimesel lühi-

kesel vajutamisel nupule 16 viimase üksiku mõõtmise tule-

mus, teisel vajutamisel kõik pikkused B

, kolmandal vajutami-

sel kõrgus A.

Mõõteväärtuste liitmine

Mõõteväärtuste liitmiseks teostage kõigepealt mis tahes

mõõtmine või valige väärtus mõõteväärtuste loendist. Seejä-

rel vajutage pluss-nupule 6. Ekraanile ilmub kinnituseks „+“.

Seejärel teostage teine mõõtmine või valige uus väärtus mõõ-

teväärtuste loendist.

Mõlema mõõtmise summa saamiseks

vajutage tulemuse nupule 5. Arvutust

kuvatakse mõõteväärtuste ridadel a,

summa on tulemuse real c.

Pärast summa väljaarvutamist saab

tulemusele liita teisi mõõtetulemusi

või mõõteväärtuste loendi väärtusi,

kui enne mõõtmist vajutada pluss-nupule 6. Liitmise lõpeta-

miseks vajutage tulemuse nupule 5.

Juhiseid liitmiseks:

– Pikkusi, pindalasid ja ruumalasid ei saa läbisegi liita. Kui nt

liidetakse pikkusele pindala, ilmub ekraanile tulemuse rea-

le 5 korraks „ERROR“. Seejärel lülitub mõõteseade viima-

sesse aktiivsesse mõõterežiimi.

– Iga kord liidetakse juurde ühe mõõtmise tulemus (nt ruu-

mala), pideva mõõtmise puhul tulemuse real c kuvatud

väärtus. Mõõteväärtuste ridadel a olevaid üksikute mõõt-

miste tulemusi liita ei saa.

– Ajalise nihkega pikkuse mõõtmise puhul ja ülekandmise

funktsiooni puhul ei saa liitmist teostada, alustatud liitmi-

sed katkevad nendesse režiimidesse lülitumisel.

Mõõteväärtuste mahaarvamine

Mõõteväärtuste lahutamiseks vajuta-

ge miinus-nupule 12, ekraanile ilmub

kinnituseks „–“. Edasi toimige

analoogiliselt punktiga „Mõõte-

väärtuste liitmine“.

Tööjuhised

Üldised märkused

Vastuvõtulääts 26 ja laserkiire väljundava 27 ei tohi mõõtmi-

sel olla kinni kaetud.

Mõõteseadet ei tohi mõõtmise ajal liigutada (välja arvatud pi-

deva mõõtmise, miinimum-/maksimummõõtmise ja ülekand-

mise režiimi puhul). Seetõttu asetage mõõteseade võimaluse

korral stabiilsele aluspinnale.

Mõõteulatust mõjutavad tegurid

Mõõteulatus sõltub valgusoludest ja sihtpinna peegeldusoma-

dustest. Välistingimustes ja tugeva päikesekiirguse käes

töötades kasutage laserkiire nähtavust parandavaid prille 31

(lisatarvik) ja laseri sihttahvlit 32 (lisatarvik) või varjutage

sihtpind.

Mõõtetulemust mõjutavad tegurid

Füüsikaliste tegurite tõttu ei saa välistada, et erinevate pinda-

de puhul ei esine mõõtmisel vigu. Selliste pindade hulka kuu-

luvad:

OBJ_BUCH-947-007.book Page 251 Friday, July 8, 2016 10:44 AM
