Italiano | 57 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) Non dirigere mai il r aggio laser su persone o ppure su animali ed evitare di guardare direttamente il raggio la- ser anche da distanze maggiori. Per lo spegnim…
56 | Italiano
1 609 92A 1YW | (8.7.16) Bosch Power Tools
15 Tasto lista valori misurati
16 Tasto accensione e spegnimento e tasto di memoria-di
cancellazione
17 Aggancio cinturino per trasporto
18 Perno di battuta
19 Targhetta di indicazione di pericolo del raggio laser
20 Numero di serie
21 Attacco treppiede 1/4"
22 Vano batterie
23 Bloccaggio del vano batterie
24 Assistenza per allineamento
25 Finestrella dell’ottica di mira (GLM 250 VF)
26 Lente di ricezione
27 Uscita radiazione laser
28 Astuccio di protezione
29 Cinghia di trasporto
30 Treppiede*
31 Occhiali per la visualizzazione del laser*
32 Pannello di puntamento per raggi laser*
* L’accessorio illustrato o descritto nelle istruzioni per l’uso non è
compreso nella fornitura standard.
Elementi di visualizzazione
a Righe valori misurati
b Indicatore di errore «ERROR»
c Riga risultato
d Indicatore lista valori misurati
e Funzioni di misurazione
Misurazione di lunghezze
Misurazione di superfici
Misurazione di volumi
Misurazione in continuo
min
max Misurazione minimo/massimo
Misurazione pitagorica semplice
Misurazione pitagorica doppia
Misurazione pitagorica combinata
Misurazione trapezoidale
Funzione timer
Misurazione di superfici di pareti
Funzione tracciamento
f Indicatore dello stato delle batterie
g Piano di riferimento della misurazione
h Laser in funzione
i Indicatore temperatura
Montaggio
Applicazione/sostituzione delle batterie
Per il funzionamento dello strumento di misura si consiglia
l’impiego di batterie alcaline al manganese oppure batterie ri-
caricabili.
Con batterie ricaricabili da 1,2 V è possibile effettuare meno
misurazioni che con batterie da 1,5 V.
Per aprire il vano batterie 22 ruotare il bloccaggio 23 in posi-
zione ed estrarre il vano batterie.
Durante l’inserimento delle batterie o delle batterie ricaricabi-
li prestare attenzione alla corretta polarizzazione, conforme-
mente all’illustrazione nel vano batterie.
Dal momento in cui il simbolo della batteria compare per la
prima volta sul display, sono possibili ancora almeno 100 mi-
surazioni singole. La funzione misurazione in continuo è disat-
tivata.
Se il simbolo della batteria lampeggia, le batterie oppure le
pile ricaricabili devono essere sostituite, le misurazioni non
sono più possibili.
Sostituire sempre contemporaneamente tutte le batterie op-
pure le batterie ricaricabili. Utilizzare esclusivamente batterie
oppure batterie ricaricabili dello stesso produttore e con la
stessa capacità.
In caso di non utilizzo per lunghi periodi, estrarre le bat-
terie oppure le batterie ricaricabili dallo strumento di
misura. In caso di lunghi periodi di deposito, le batterie e
le batterie ricaricabili possono subire corrosioni e scaricar-
si.
Uso
Messa in funzione
Proteggere lo strumento di misura da liquidi e
dall’esposizione diretta ai raggi solari.
Mai esporre lo strumento di misura a temperature op-
pure a sbalzi di temperatura estremi. Per esempio, non
lasciarlo a lungo all’interno di una macchina. In caso di
maggiori sbalzi di temperatura, prima di metterlo in funzio-
ne si deve attendere che lo strumento di misura si sia rista-
bilizzato sulla temperatura normale.
Evitare urti violenti oppure cadute dello strumento di
misura. In caso che lo strumento di misura abbia subito
forti influssi esterni, prima di rimetterlo in funzione è ne-
cessario eseguire prima un controllo della precisione (vedi
«Controllo della precisione dello strumento di misura»,
pagina 63).
Accensione/spegnimento
Non lasciare mai lo strumento di misura senza custodia
quando è acceso ed avere cura di spegnere lo strumen-
to di misura subito dopo l’utilizzo. Vi è il pericolo che al-
tre persone potrebbero essere abbagliate dal raggio laser.
Per l’accensione dello strumento di misura vi sono le seguenti
possibilità:
– Premere il tasto di accensione e spegnimento 16: lo stru-
mento di misura viene acceso e si trova nella funzione mi-
surazione di lunghezze. Il laser non viene inserito.
– Premere brevemente sul tasto di misurazione 7: strumen-
to di misura e laser vengono accesi. Lo strumento di misura
si trova nella funzione misurazione di lunghezze.
– Premere a lungo sul tasto di misurazione 7: strumento di
misura e laser vengono accesi. Lo strumento di misura si
trova nella funzione misurazione in continuo.
1
2
1
32
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 56 Friday, July 8, 2016 10:44 AM
Italiano | 57
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Non dirigere mai il raggio laser su persone oppure su
animali ed evitare di guardare direttamente il raggio la-
ser anche da distanze maggiori.
Per lo spegnimento dello strumento di misura premere a lun-
go il tasto di accensione/spegnimento 16.
Se per ca. 5 min non viene premuto alcun tasto sullo strumen-
to di misura, lo stesso si spegne poi automaticamente per pro-
teggere le batterie.
In caso di spegnimento automatico, tutti i valori memorizzati
vengono salvati.
Operazione di misura
All’accensione lo strumento di misura si trova sempre nella
funzione misurazione di lunghezze oppure misurazione in
continuo. Le altre funzioni di misurazione possono essere re-
golate premendo il relativo tasto di funzione (vedi «Funzioni di
misurazione», pagina 58).
Dopo l’accensione il lato posteriore dello strumento di misura
è selezionato quale piano di riferimento per la misurazione.
Premendo il tasto piano di riferimento 8 è possibile modifica-
re il piano di riferimento (vedi «Selezione del piano di riferi-
mento (vedi figure A–E)», pagina 57).
Dopo la selezione della funzione di misurazione e del piano di
riferimento tutte le ulteriori operazioni avvengono premendo
il tasto di misurazione 7.
Poggiare lo strumento di misura con il piano di riferimento se-
lezionato alla linea di misura richiesta (p.es. parete).
Per l’attivazione del raggio laser premere brevemente il tasto
di misurazione 7.
Non dirigere mai il raggio laser su persone oppure su
animali ed evitare di guardare direttamente il raggio la-
ser anche da distanze maggiori.
Dirigere il raggio laser sulla superficie di puntamento. Per ef-
fettuare l’operazione di misurazione premere di nuovo breve-
mente il tasto di misurazione 7.
In caso di raggio laser inserito permanentemente, la misura-
zione inizia già dopo aver premuto per la prima volta il tasto di
misurazione 7. Nella funzione misurazione in continuo la mi-
surazione inizia subito all’inserimento della funzione.
Il valore misurato appare normalmente entro 0,5 s ed al più
tardi dopo 4 s. La durata della misurazione dipende dalla di-
stanza, dalle condizioni di luminosità e dalle proprietà riflet-
tenti della superficie di puntamento. Il termine della misura-
zione viene segnalato tramite un segnale acustico. Una volta
conclusa l’operazione di misurazione, il raggio laser viene di-
sinserito automaticamente.
Se dopo ca. 20 s dopo la puntatura non si dovesse avere an-
cora nessuna misurazione, il raggio laser si disattiva automa-
ticamente riducendo il consumo delle batterie.
Selezione del piano di riferimento (vedi figure A–E)
Per la misurazione è possibile scegliere tra quattro differenti
piani di riferimento:
– il bordo posteriore dello strumento di misura oppure il bor-
do anteriore del perno di battuta aperto lateralmente 18
(p.es. in caso di appoggio sugli angoli esterni),
– la punta del perno di battuta 18 ribaltato indietro (p.es.
per misurazioni da angoli),
– il bordo anteriore dello strumento di misura (p.es. in caso
di misurazione da un bordo del tavolo),
– dalla filettatura 21 (p.es. per misurazioni con treppiede).
Per la selezione del piano di riferimento premere il tasto 8 fino
a quando sul display viene visualizzato il piano di riferimento
desiderato. Dopo ogni accensione dello strumento di misura,
come piano di riferimento è preimpostato lo spigolo posterio-
re dello strumento di misura.
Non è possibile una modifica successiva del piano di riferi-
mento per misurazioni già avvenute (p.es. durante la visualiz-
zazione di valori misurati nella lista valori misurati).
Raggio laser permanente
In caso di bisogno è possibile impostare lo strumento di misu-
ra sulla funzione di raggio laser permanente. Premere a tal fi-
ne il tasto raggio laser permanente 2
. Sul display resta costan-
temente accesa la dicitura «LASER».
Non dirigere mai il raggio laser su persone oppure su
animali ed evitare di guardare direttamente il raggio la-
ser anche da distanze maggiori.
Il raggio laser resta attivato con questa regolazione anche tra
le operazioni di misurazione. Per misurare è necessario pre-
mere brevemente una sola volta il tasto di misurazione 7.
Per disattivare il raggio laser permanente, premere di nuovo il
tasto 2 oppure spegnere lo strumento di misura.
Se il raggio laser permanente viene disinserito durante una
misurazione, la misurazione viene terminata automaticamen-
te.
Illuminazione del display
Per l’accensione e lo spegnimento dell’illuminazione del di-
splay premere il tasto 11. Se 10 s dopo l’accensione dell’illu-
minazione del display non viene premuto alcun tasto, la stes-
sa viene disinserita per proteggere le batterie.
Segnale acustico
Per l’accensione e lo spegnimento del
segnale acustico premere il tasto per
cambio della funzione 3 fino a quando
sul display compare l’indicazione per
la regolazione del segnale acustico.
Premendo il tasto più 6 oppure il tasto
meno 12 selezionare la regolazione
desiderata.
La regolazione del segnale acustico selezionata rimane allo
spegnimento e all’accensione dello strumento di misura.
Cambio dell’unità di misura
Per la visualizzazione dei valori misurati è possibile cambiare
in ogni momento l’unità di misura.
Possono essere selezionate le seguenti unità di misura:
– Misurazione di lunghezze: m, cm, mm,
– Misurazione di superfici: m
2
,
– Misurazione di volumi: m
3
.
OBJ_BUCH-947-007.book Page 57 Friday, July 8, 2016 10:44 AM
58 | Italiano
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Per cambiare l’unità di misura preme-
re il tasto per cambio della funzione 3
fino a quando sul display compare
l’indicazione per il cambio dell’unità
di misura. Premendo il tasto più 6 op-
pure il tasto meno 12 selezionare
l’unità di misura desiderata.
Funzioni di misurazione

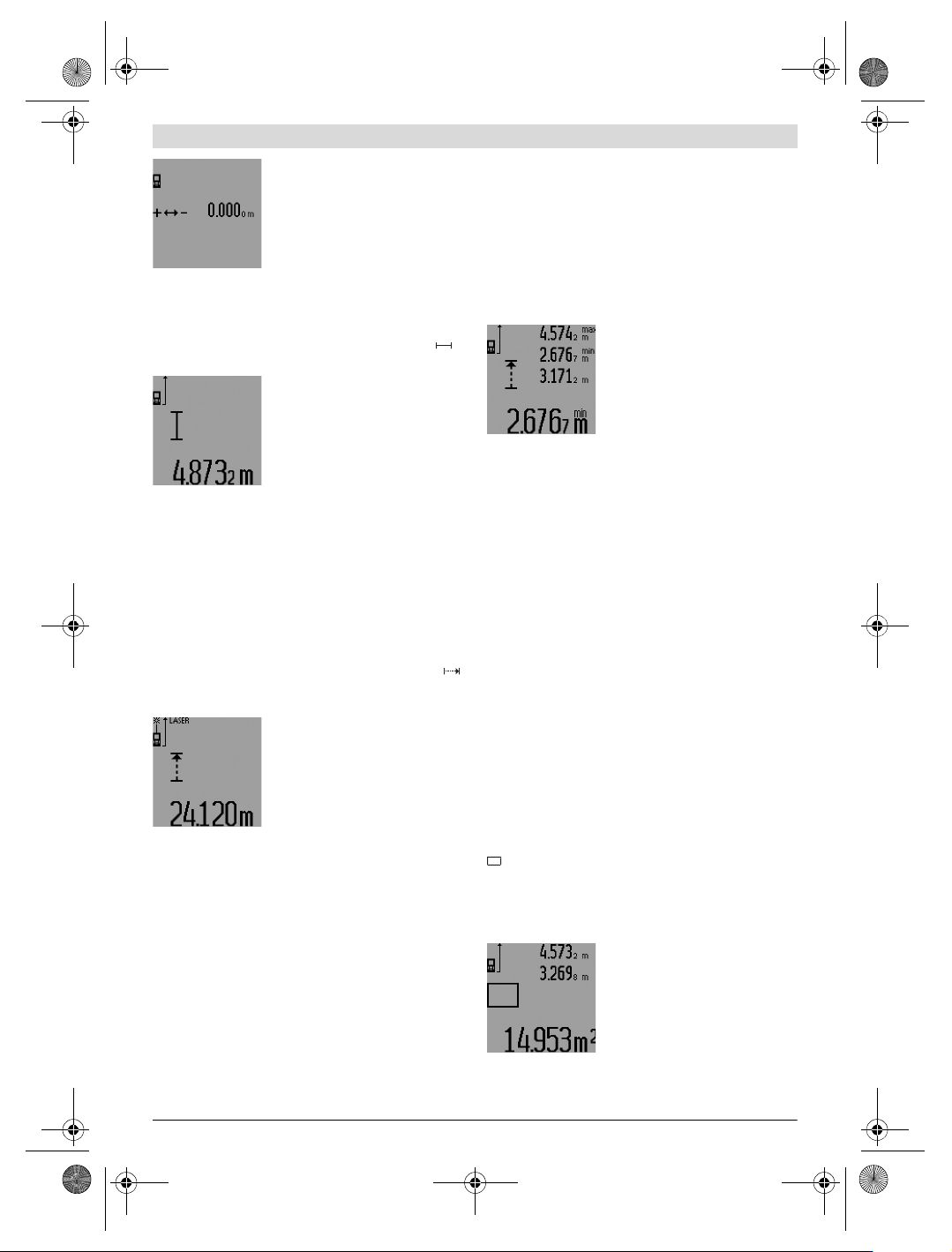

Misurazione di lunghezze semplice
Per le misurazioni di lunghezze premere il tasto 4 fino a quan-
do sul display compare l’indicazione per misurazione di
lunghezze.
Per puntare e per misurare premere
brevemente una volta sul tasto di mi-
surazione 7.
Il valore misurato viene visualizzato
nella riga risultato c.
In caso di diverse misurazioni di lun-
ghezze una dietro l’altra, i risultati del-
le ultime misurazioni vengono visualizzati nelle righe valori mi-
surati a.
Misurazione in continuo
Durante la misurazione in continuo, lo strumento di misura
può essere mosso relativamente alla mira, per cui il valore mi-
surato viene attualizzato ca. ogni 0,5 s. È possibile ad esem-
pio allontanarsi da una parete fino alla distanza desiderata, la
distanza attuale è sempre leggibile.
Per misurazioni in continuo selezionare innanzitutto la funzio-
ne misurazione di lunghezze e premere quindi il tasto di misu-
razione 7 fino a quando sul display compare l’indicazione
per misurazione in continuo. Il laser viene attivato e la misura-
zione inizia subito.
Il valore misurato attuale viene visua-
lizzato nella riga risultato c.
Premendo brevemente il tasto di mi-
surazione 7 termina la misurazione in
continuo. Il valore misurato per ulti-
mo viene visualizzato nella riga risul-
tato c. Premendo a lungo il tasto di mi-
surazione 7 si riattiva la misurazione
in continuo.
La misurazione in continuo si disinserisce automaticamente
dopo 5 min. Il valore misurato per ultimo rimane visualizzato
nella riga risultato c.
Misurazione minimo/massimo (vedi figure F–G)
La misurazione minimo è prevista per il rilevamento della di-
stanza minima a partire da un punto di riferimento fisso. Que-
sta misurazione risulta essere utile p.es. in caso di rilevamen-
to di linee verticali oppure orizzontali.
La misurazione massimo è prevista per il rilevamento della di-
stanza massima a partire da un punto di riferimento fisso.
Questa misurazione risulta essere utile p.es. in caso di rileva-
mento di linee diagonali.
Per la misurazione minimo/massimo semplice selezionare in-
nanzitutto la funzione misurazione di lunghezze e premere
quindi il tasto 13. Nella riga risultato c viene visualizzato
«min» per la misurazione minimo. Per le misurazioni massimo
premere di nuovo il tasto 13 in modo che nella riga risultato
venga visualizzato «max». Premere poi il tasto di misurazione
7. Il laser viene attivato e la misurazione inizia.
Muovere da una parte all’altra il laser sul punto desiderato
(p. es. angolo di un locale in caso di rilevamento di linee diago-
nali) in modo che il punto di riferimento della misurazione
(p.es. la punta del perno di battuta 18) resti sempre nello
stesso punto.
Nella riga risultato c
viene visualizzato
(a seconda della funzione seleziona-
ta) il valore misurato minimo o massi-
mo. Viene sempre poi sovrascritto
quando il valore attuale di lunghezze
miurato è inferiore o superiore al valo-
re minimo o massimo indicato fino ad
ora. Nelle righe valori misurati a com-
paiono il valore misurato massimo («max»), quello minimo
(«min») ed il valore misurato attuale.
Per terminare la misurazione minimo/massimo premere bre-
vemente il tasto di misurazione 7. Premendo di nuovo il tasto
di misurazione viene avviata di nuovo la misurazione.
La misurazione minimo/massimo può essere impiegata anche
in caso di misurazione di lunghezze all’interno di altre funzioni
di misurazione (p. es. misurazione di superfici). Per effettuare
questa operazione premere per il rispettivo rilevamento dei
valori misurati singoli il tasto 13 una volta per la misurazione
del minimo oppure due volte per la misurazione del massimo.
Per l’attivazione del raggio laser premere poi il tasto di misu-
razione 7. Muovere lo strumento di misura in modo che venga
misurato il valore minimo o massimo desiderato e premere il
tasto di misurazione 7 per considerare il valore minimo o mas-
simo nel calcolo corrente.
Nella misurazione di lunghezze ritardata e nella funzione di
tracciamento non sono possibili le misurazioni minimo/massi-
mo.
La misurazione minimo/massimo si disinserisce automatica-
mente dopo 5 min.
Misurazione di superfici
Per le misurazioni di superfici premere il tasto 4 fino a quando
sul display compare l’indicazione per misurazione di superfici
.
Eseguire in un secondo tempo la misurazione della lunghezza
e della larghezza una dopo l’altra procedendo come nel caso
della misurazione di lunghezze. Il raggio laser resta attivato tra
le due operazioni di misurazione.
Al termine della seconda misurazione
viene calcolata automaticamente la
superficie e la stessa viene visualizza-
ta nella riga risultato c. I valori misura-
ti singoli sono indicati nelle righe valo-
ri misurati a.
OBJ_BUCH-947-007.book Page 58 Friday, July 8, 2016 10:44 AM
