Hrvatski | 243 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) Zbrajanje izmjerenih vrijednosti Za zbrajanje izmje renih vrijednosti, najprije prove dite proi- zvoljno mjerenje ili odaberite je da n unos iz popisa izmjere ni…
242 | Hrvatski
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Nakon toga izmjerite dužinu B
2
dru-
gog zida. Pojedinačna izmjerena vri-
jednost dužine koja se pokazuje u
srednjem retku izmjerene vrijednosti
a pribrojiti će se dužini B
1
. Zbroj obje
dužine (»sum«, pokazuje se u donjem
retku izmjerene vrijednosti a) pomno-
žit će se sa memoriranom visinom A.
Vrijednost ukupne površine pokazat će se u retku rezultata c.
Možete mjeriti proizvoljni broj ostalih dužina B
X
, koje se auto-
matski zbrajaju i množe sa visinom A.
Preduvjet za točno izračunavanje površine je da je prva izmje-
rena dužina (u ovom primjeru visina prostorije A) identična za
sve parcijalne površine.
Za novo mjerenje površine zida sa novom visinom prostorije A
pritisnite tri puta na tipku 16.
Funkcija trasiranja (vidjeti sliku M)
Funkcija trasiranja služi za prijenos fiksne dionice (vrijednost
trasiranja), koja se mjeri ili se može unijeti. Ona pomaže npr.
kod obilježavanja razmaka za međuzidove u suhom građenju.
Za funkciju trasiranja, tipku za promjenu funkcije mjerenja 3
pritišćite toliko često dok se na displeju ne pojavi pokazivanje
za funkciju trasiranja .
Vrijednost trasiranja se može podesiti kako slijedi:
– Za unos poznate vrijednosti, plus tipku 6 odnosno minus
tipku 12 pritišćite toliko dugo dok se u gornjem retku iz-
mjerene vrijednosti a ne pokaže tražena vrijednost. Kod
duljeg pritiska na plus tipku 6, odnosno minus tipku 12,
vrijednosti će kontinuirano teći dalje. Laser se još ne uklju-
čuje.
– Za mjerenje vrijednosti trasiranja, jedan puta kratko priti-
snite tipku za mjerenje 7 za ciljanje i ponovno kratko za
mjerenje. Nakon toga laserska zraka ostaje uključena.
– Izmjerena ili unesena vrijednost trasiranja može se korigi-
rati pritiskom na tipku za plus 6, odnosno tipku za minus
12.
Nakon utvrđivanja trasirane vrijednosti, za početak mjerenja
pritisnite dulje na tipku za mjerenje 7.
Mjerni alat pomaknite sada za trasiranje u željenom smjeru. U
retku rezultata c će se stalno pokazivati trenutačna izmjerena
vrijednost ukupne izmjerene dionice. U gornjem retku izmje-
rene vrijednosti a i dalje se nalazi odabrana vrijednost trasira-
nja.
U srednjem i donjem retku izmjerene vrijednosti a nalazi se
faktor (»x«), koliko puta je vrijednost trasiranja sadržana u
ukupnoj mjernoj dionici, i razlika (»dif«) između cjelobrojnog
višekratnika vrijednosti trasiranja i ukupne dionice.
Ako je ukupna mjerna dionica nešto manja od cjelobrojnog vi-
šekratnika, u tom će se slučaju pokazati negativna vrijednost
razlike i slijedeći viši višekratnik vrijednosti trasiranja.
Mjerni alat pomičite toliko dugo dok se u srednjem retku iz-
mjerene vrijednosti a ne nađe traženi višekratnik vrijednosti
trasiranja i dok vrijednost razlike u donjem retku izmjerene
vrijednosti a ne iznosi »0,0 m«. Nakon toga prenesite referen-
tnu točku mjerenja.

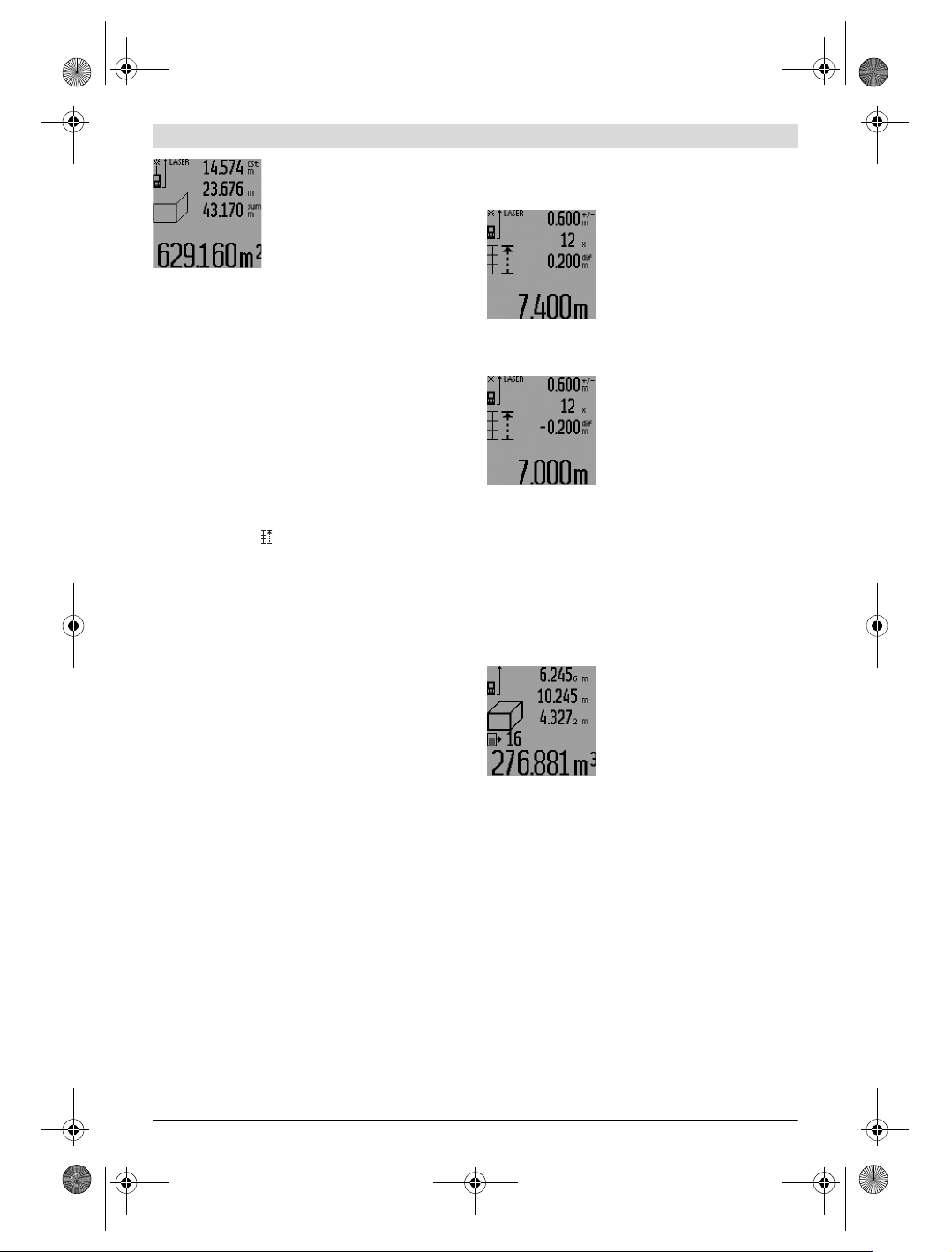

Primjeri:
a) Pozitivna vrijednost razlike:
7,4m=(12x0,6m)+0,2m
U ukupnoj dionici od 7,4 m, vrijed-
nost trasiranja 0,6 m sadržana je 12
puta. Osim toga, ukupna dionica sa-
drži još ostatak od 0,2 m. Razmak iz-
među mjernog alata i polazne točke
skratite za vrijednost razlike 0,2 m i
nakon toga prenesite dužinu.
b) Negativna vrijednost razlike:
7,0 m = (12 x 0,6 m) – 0,2 m
U ukupnoj dionici od 7,0 m nedostaje
0,2 m sve dok vrijednost trasiranja
0,6 m ne bude sadržana 12 puta.
Povećajte razmak između mjernog
alata i pokazne točke za 0,2 m i nakon
toga prenesite dužinu.
Kratkim pritiskom na tipku 7 za mjere-
nje, prekinite funkciju trasiranja. Duljim pritiskom na tipku 7
za mjerenje, funkcija trasiranja ponovno započinje (sa istom
vrijednošću trasiranja).
Funkcija trasiranja automatski se isključuje nakon 5 minuta.
Za prethodno napuštanje funkcije pritisnite jednu od tipki za
funkcije mjerenja.
Popis zadnjih izmjerenih vrijednosti
Mjerni alat memorira zadnjih 30 izmjerenih vrijednosti i njiho-
vo izračunavanje i pokazuje ih obrnutim redoslijedom (zadnju
izmjerenu vrijednost kao prvu).
Za pozivanje memoriranih mjerenja
pritisnite tipku 15. Na displeju će se
pojaviti rezultat zadnjeg mjerenja, a
uz to indikator za popis izmjerenih vri-
jednosti d, kao i brojač za numerira-
nje pokazanih mjerenja.
Ako se kod ponovnog pritiska na tipku
15 ne memoriraju nikakva daljnja mjerenja, mjerni alat mije-
nja natrag u zadnju funkciju mjerenja. Za napuštanje popisa iz-
mjerenih vrijednosti, pritisnite jednu od tipki za funkcije mje-
renja.
Za brisanje trenutačno pokazanog unosa popisa izmjerenih
vrijednosti, pritisnite na kratko tipku 16. Za brisanje komplet-
nog popisa izmjerenih vrijednosti, držite pritisnutu tipku popi-
sa izmjerenih vrijednosti 15 i istodobno na kratko pritisnite
tipku 16.
Brisanje izmjerenih vrijednosti
Kratkim pritiskom na tipku 16, u svim funkcijama mjerenja
može se izbrisati zadnje određena pojedinačna vrijednost.
Višekratnim kratkim pritiscima na tipku, pojedinačne izmjere-
ne vrijednosti će se izbrisati obrnutim redoslijedom.
U funkciji mjerenja površine zida, kod prvog kratkog pritiska
na tipku 16, izbrisat će se zadnja pojedinačna izmjerena vri-
jednost, kod drugog pritiska izbrisat će se sve dužine B
X
, a
kod trećeg pritiska izbrisat će se visina prostorije A.
OBJ_BUCH-947-007.book Page 242 Friday, July 8, 2016 10:44 AM
Hrvatski | 243
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Zbrajanje izmjerenih vrijednosti
Za zbrajanje izmjerenih vrijednosti, najprije provedite proi-
zvoljno mjerenje ili odaberite jedan unos iz popisa izmjerenih
vrijednosti. Nakon toga pritisnite na plus tipku 6. Na displeju
će se za potvrdu pojaviti »+«. Nakon toga provedite drugo
mjerenje ili odaberite daljnji unos iz popisa izmjerenih vrijed-
nosti.

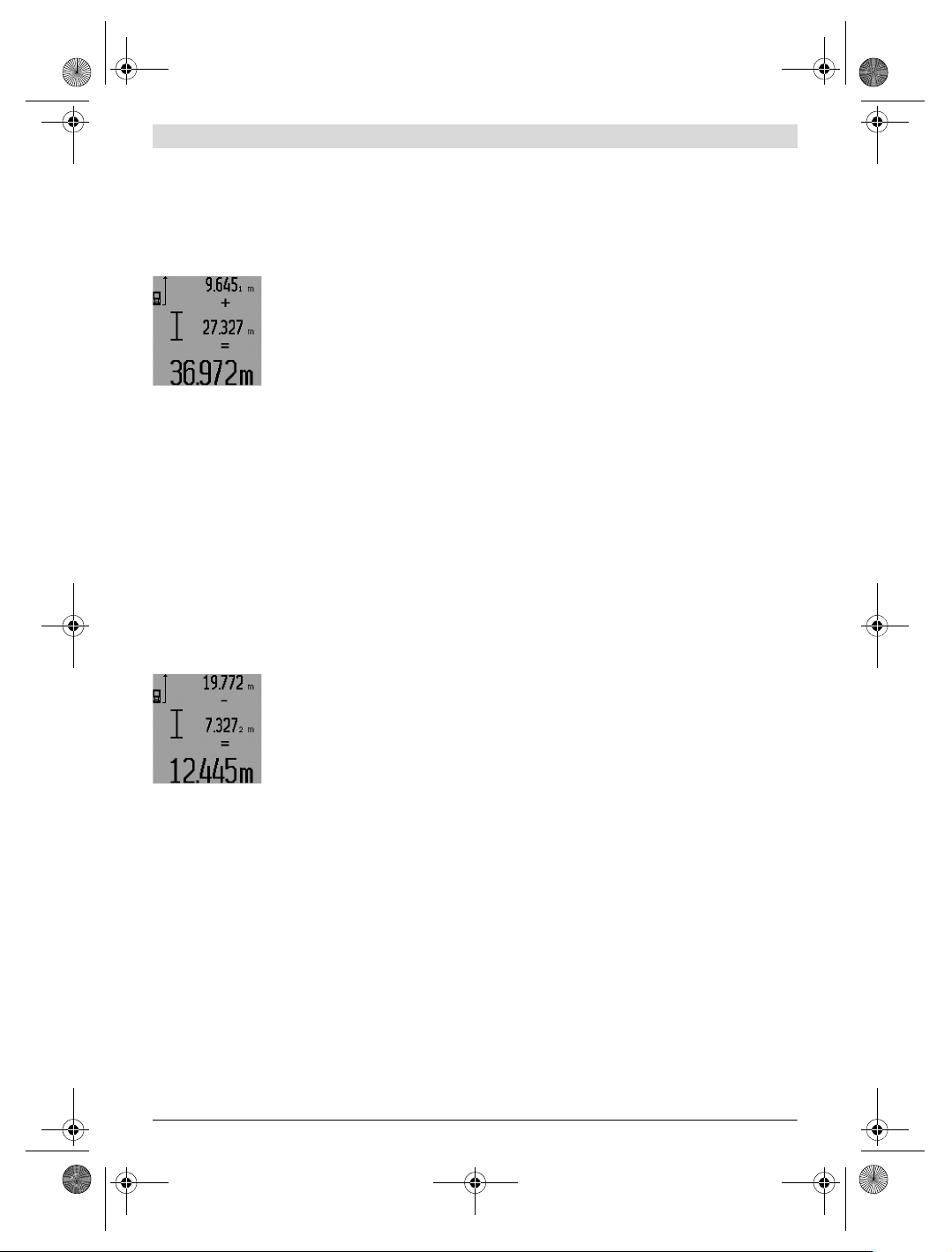

Za pozivanje zbroja oba mjerenja pri-
tisnite tipku za rezultat 5. izračunava-
nje će se pokazati u retku izmjerene
vrijednosti a, a zbroj se nalazi u retku
rezultata c.
Nakon izračunavanja zbroja, ovom re-
zultatu se mogu pribrojiti ostale
izmjerene vrijednosti ili unosi u popise izmjerenih vrijednosti,
ako se prije mjerenja pritisne tipka za plus 6. Zbrajanje se za-
vršava pritiskom na tipku za rezultat 5.
Upute za zbrajanje:
– Vrijednosti dužina, površina i volumena ne mogu se mješo-
vito zbrajati. Ako se npr. zbraja jedna vrijednost dužine i
jedna vrijednost površine, kod pritiska na tipku za rezultat
5, na displeju se na kratko pojavljuje »ERROR«. Nakon to-
ga mjerni alat mijenja na zadnju aktivnu funkciju mjerenja.
– Zbraja se rezultat jednog mjerenja (npr. vrijednost volume-
na), a kod stalnog mjerenja izmjerena vrijednost pokazana
u retku rezultata c. Nije moguće zbrajanje pojedinačnih iz-
mjerenih vrijednosti iz redaka izmjerenih vrijednosti a.
– Kod mjerenja dužina sa vremenskom zadrškom i u funkciji
trasiranja, nisu moguća nikakva dodavanja, a započeta
zbrajanja se prekidaju kod promjene u ovim funkcijama.
Oduzimanje izmjerenih vrijednosti
Za oduzimanje izmjerenih vrijednosti
pritisnite tipku za minus 12, na dis-
pleju će se za potvrdu pojaviti »–«.
Daljnji postupak je sličan »Zbrajanje
izmjerenih vrijednosti«.
Upute za rad
Opće napomene
Prijemna leća 26 i izlaz laserskog zračenja 27 ne smiju biti po-
kriveni tijekom mjerenja.
Mjerni alat se tijekom mjerenja ne smije pomicati (sa izuzet-
kom funkcija stalnog mjerenja, mjerenja minimuma/maksi-
muma i funkcije trasiranja). Zbog toga mjerni alat stavite po
mogućnosti na čvrstu graničnu površinu ili površinu nalijega-
nja.
Utjecaji na mjerno područje
Mjerno područje ovisi od uvjeta osvjetljenja i od svojstava re-
fleksije ciljne površine. Za bolju vidljivost laserske zrake kod
rada na otvorenom i kod jačeg sunčevog zračenja, treba nositi
naočale za gledanje lasera 31 (pribor) i ciljnu ploču lasera 32
(pribor), ili zasjenite ciljnu ploču.
Utjecaji na rezultat mjerenja
Zbog fizikalnih efekata ne može se isključiti da kod mjerenja
na različitim površinama dođe do pogrešnih mjerenja. Tu se
ubrajaju:
– prozirne površine (npr. staklo, voda),
– zrcalne površine (npr. polirani metal, staklo),
– porozne površine (npr. izolacijski materijali),
– strukturirane površine (npr. hrapava žbuka, prirodni ka-
men).
Na ovim površinama u danom slučaju koristite ciljnu ploču la-
sera 32 (pribor).
Pogrešna mjerenja su osim toga moguća na koso ciljanim cilj-
nim površinama.
Na izmjerenu vrijednost mogu isto tako utjecati zračni slojevi
različitih temperatura ili neizravno primane refleksije.
Mjerenje sa graničnim zatikom (vidjeti slike B, C, F i G)
Primjena graničnog zatika 18 je npr. prikladna za mjerenje iz
uglova (prostorna dijagonala) ili teško dostupnih mjesta kao
što su nosači roleta.
Pritisnite na aretiranje 1 graničnog zatika za isklapanje odno-
sno uklapanje zatika i promjenu njegove pozicije.
Za mjerenja na vanjskim uglovima sklopite granični zatik na
stranu, a za mjerenja počevši od stražnjeg ruba, granični zatik
sklopite prema natrag.
Odgovarajuće namjestite referentnu razinu za mjerenja sa
graničnim zatikom, pritiskom na tipku 8 (za mjerenja sa boč-
nim graničnim zatikom, na mjerenja počevši od stražnjeg ruba
mjernog alata).
Usmjeravanje sa libelom
Libela 14 omogućava jednostavno vodoravno izravnavanje
mjernog alata. Na taj se način ciljne površine mogu lakše naci-
ljati, posebno na velikim udaljenostima.
Libela 14 u kombinaciji sa laserskom zrakom nije prikladna za
niveliranje.
Ciljanje sa optikom za ciljanje (GLM 250 VF)
(vidjeti sliku N)
Vidljive linije kroz optiku za ciljanje i lasersku zraku položene
su paralelno jedna prema drugoj. Time se omogućava preci-
zno ciljanje na veće udaljenosti, ako se laserska točka više ne
može vidjeti golim okom.
Za ciljanje gledajte kroz tražilo 10 optike za ciljanje. Kod toga
pazite da prozorčić 25 optike za ciljanje bude slobodan i čist.
Napomena: U bliskom području se stvarna i pokazana ciljna
točka ne prekrivaju.
Postavljanje cilja sa pomoćnim sredstvom za izravnavanje
(vidjeti sliku O)
Uz pomoć sredstva za izravnavanje 24 može se olakšati po-
stavljanje cilja na većim udaljenostima. U tu svrhu gledajte uz-
duž pomoćnog sredstva za izravnavanje, na strani mjernog
alata. Laserska zraka teče paralelno sa ovom linijom vidljivo-
sti.
Radovi sa stativom (pribor)
Primjena stativa je osobito potrebna kod velikih udaljenosti.
Mjerni alat sa 1/4" navojem 21
stavite na brzoizmjenjivu plo-
OBJ_BUCH-947-007.book Page 243 Friday, July 8, 2016 10:44 AM
244 | Hrvatski
1 609 92A 1YW | (8.7.16) Bosch Power Tools
ču stativa 30 ili na običan fotostativ. Stegnite ga sa steznim
vijkom brzoizmjenjive ploče.
Postavite referentnu razinu za mjerenja sa stativom, odgova-
rajućim pritiskom na tipku 8 (navoj referentne razine).
Greške – uzroci i otklanjanje
Mjerni alat nadzire ispravnu funkciju kod
svakog mjerenja. Ako bi se ustanovila greš-
ka, tada na displeju treperi još samo simbol
pored. U ovom slučaju ili ako se gore spo-
menutim mjerama pomoći ne može otkloni-
ti neka greška, pošaljite mjerni alat preko
vašeg trgovca u Bosch servis.
Provjera točnosti mjernog alata
Točnost mjernog alata možete provjeriti kako slijedi:
– Odaberite mjernu dionicu nepromijenjenu po trajanju, du-
žine 1 do 10 m, čija vam je dužina točno poznata (npr. širi-
na prostorije, otvor vrata). Mjerna dionica mora se nalaziti
u unutarnjem prostoru, a ciljna površina mjerenja mora biti
glatka i dobro reflektirajuća.
– Ovu dionicu mjerite 10 puta uzastopno.
Odstupanje pojedinih mjerenja od srednje vrijednosti smije
iznositi maksimalno ±1,5 mm. Unesite u zapisnik rezultate
mjerenja, kako bi kasnije mogli usporediti točnost.
Održavanje i servisiranje
Održavanje i čišćenje
Mjerni alat spremite i transportirajte samo u za to isporučenoj
zaštitnoj torbici.
Mjerni alat održavajte uvijek čistim.
Ne uranjajte mjerni alat u vodu ili u druge tekućine.
Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne ko-
ristite nikakva sredstva za čišćenje i otapala.
Njegujte osobito prijemnu leću 26 sa posebnom pažnjom, sa
kojom morate postupati kao kod brisanja leća naočala ili
objektiva fotoaparata.
Kod svih povratnih upita i naručivanja rezervnih dijelova, mo-
limo neizostavno navedite 10-znamenkasti kataloški broj sa
tipske pločice mjernog alata.
U slučaju popravka pošaljite mjerni alat u zaštitnoj torbici 28.
Servisiranje i savjetovanje o primjeni
Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i
održavanju vašeg proizvoda te o rezervnim dijelovima. Pove-
ćane crteže i informacije o rezervnim dijelovima možete naći
na adresi:
www.bosch-pt.com
Bosch tim za savjetovanje o primjeni rado će vam pomoći od-
govorom na pitanja o našim proizvodima i priboru.
Za slučaj povratnih upita ili naručivanja rezervnih dijelova,
molimo vas neizostavno navedite 10-znamenkasti kataloški
broj sa tipske pločice proizvoda.
Hrvatski
Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: (01) 2958051
Fax: (01) 2958050
Uzrok Otklanjanje
Upozorenje za temperaturu (i) treperi, mjerenje nije
moguće
Mjerni alat se nalazi izvan područja
radne temperature od – 10 °C do
+50 °C (u funkciji stalnog
mjerenja do +40 °C).
Pričekati dok mjerni alat
postigne radnu
temperaturu
Upozorenje za bateriju (f) se pojavljuje
Snižen radni napon baterija
(mjerenje je još moguće)
Zamijeniti baterije,
odnosno aku-baterije
Upozorenje za bateriju (f) treperi, mjerenje nije moguće
Suviše nizak radni napon Zamijeniti baterije,
odnosno aku-baterije
Pokazivanje „ERROR“ i „–––––“ na displeju
Kut između laserske zrake i cilja je
suviše oštar.
Povećati kut između
laserske zrake i cilja
Ciljna površina reflektira suviše
jako (npr. zrcalo), odnosno suviše
slabo (npr. crna tvar), ili je okolno
svjetlo suviše jako.
Koristiti lasersku ciljnu
ploču 32 (pribor)
Izlaz laserskog zračenja 27,
odnosno prijemna leća 26 su
zamagljeni (npr. zbog brzih
temperaturnih promjena).
Mekom krpom na suho
istrljati izlaz laserskog
zračenja 27, odnosno
prijemnu leću 26
Izračunata vrijednost je veća od
999999 m/m
2
/m
3
.
Proračun podijeliti u
međukorake
Pokazivanje „ERROR“ trepti gore na displeju
Zbrajanje/oduzimanje izmjerenih
vrijednosti sa različitim mjernim
jedinicama
Zbrajati/oduzimati samo
izmjerene vrijednosti
istih mjernih jedinica
Rezultat mjerenja je neprihvatljiv
Ciljna površina ne reflektira
jednoznačno (npr. voda, staklo).
Pokriti ciljnu površinu
Pokriven je izlaz laserskog
zračenja 27, odnosno prijemna
leća 26.
Osloboditi izlaz
laserskog zračenja 27,
odnosno prijemnu leću
26
Zapreka na toku laserske zrake Točka lasera mora ležati
kompletno na ciljnoj
površini.
Namještena pogrešna referentna
razina
Odabrati odgovarajuću
referentnu razinu za
mjerenje
OBJ_BUCH-947-007.book Page 244 Friday, July 8, 2016 10:44 AM
